Резервуар стальной горизонтальный цилиндрический РГС-8
| Номер в ГРСИ РФ: | 73739-18 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ООО "РосХимМаш", г.Лениногорск |
| 73739-18: Описание типа СИ | Скачать | 109.1 КБ |
Резервуар стальной горизонтальный цилиндрический РГС-8 предназначен для измерений объема и массы нефти, а также приема, хранения и отпуска нефти.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 73739-18 |
| Наименование | Резервуар стальной горизонтальный цилиндрический |
| Модель | РГС-8 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | зав.№ 418 |
Производитель / Заявитель
ООО "РосХимМаш", г.Лениногорск
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 5 лет |
| Зарегистрировано поверок | 2 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 73739-18: Описание типа СИ | Скачать | 109.1 КБ |
Описание типа
Назначение
Резервуар стальной горизонтальный цилиндрический РГС-8 предназначен для измерений объема и массы нефти, а также приема, хранения и отпуска нефти.
Описание
Резервуар стальной горизонтальный цилиндрический РГС-8 представляет собой сварной металлический сосуд в форме горизонтального цилиндра.
Резервуар стальной горизонтальный цилиндрический РГС-8 является по принципу действия закрытым, по расположению - подземным.
Заполнение и выдача нефти осуществляется через приемно-раздаточные устройства.
Резервуар стальной горизонтальный цилиндрический РГС-8 расположен на территории ДДНГ-2, ПСП «Бавлы» АО «Татойлгаз».

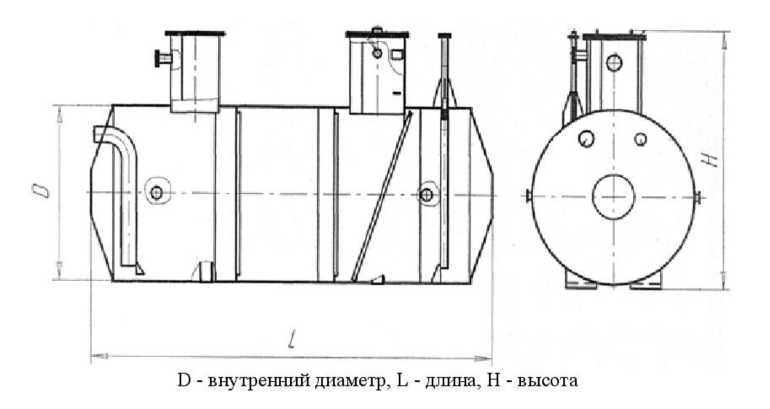

Общий вид резервуара представлен на рисунке 1.
Рисунок 1 - Схема резервуара
Пломбирование резервуара стального горизонтального цилиндрического РГС-8 не предусмотрено.
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
8 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара, % |
±0,20 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм - высота - диаметр |
3092 2000 |
|
Рабочая среда |
нефть |
|
Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа |
от -35 до +40 от 84 до 106,7 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование и условные обозначения |
Обозначение |
Кол-во |
|
Резервуар стальной горизонтальный цилиндрический |
РГС-8 № 418 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Поверка
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- эталонные мерники 2-го разряда вместимостью 10; 50; 100; 200 дм3;
- эталонный уровнемер 2-го разряда с пределами допускаемой погрешности ±1 мм;
- термометр с ценой деления шкалы 0,1 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого резервуара с требуемой точностью.
Знак поверки наносится на свидетельство о поверке резервуара и в градуировочной таблице на листах в местах подписи поверителя.
Сведения о методах измерений
ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
Нормативные документы
Приказ № 256 от 7 февраля 2018 года «Об утверждении поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости» утвержденный Федеральным агенством по техническому регулированию и метрологии
ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений»
ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки»
