Резервуары стальные горизонтальные цилиндрические РГС-16

Номер в ГРСИ РФ: 73740-18
Категория: Резервуары
Производитель / заявитель: АО "Тюменский завод металлоконструкций", г.Тюмень
Скачать
73740-18: Описание типа СИ Скачать 80.1 КБ
Заказать
Поставщик: ООО "САРРЗ"
Резервуары стальные горизонтальные цилиндрические РГС-16 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Резервуары стальные горизонтальные цилиндрические РГС-16 (далее предназначены для измерения объема нефти и нефтепродуктов.

Информация по Госреестру

Основные данные
Номер по Госреестру 73740-18
Наименование Резервуары стальные горизонтальные цилиндрические
Модель РГС-16
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) на 2 шт. с зав.№ 2, 22
Производитель / Заявитель

ЗАО "Тюменский завод металлоконструкций", г.Тюмень

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 5 лет
Зарегистрировано поверок 2
Найдено поверителей 1
Успешных поверок (СИ пригодно) 2 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

73740-18: Описание типа СИ Скачать 80.1 КБ

Описание типа

Назначение

Резервуары стальные горизонтальные цилиндрические РГС-16 (далее - РГС-16)

предназначены для измерения объема нефти и нефтепродуктов.

Описание

Резервуары РГС-16 представляют собой закрытые подземные горизонтальные цилиндрические сосуды с днищами в форме усеченного конуса, оснащенные кольцами жесткости, люками и патрубками для приема и подачи продукта.

Резервуары РГС-16 с заводскими номерами 2, 22 расположены на территории приемосдаточного пункта (ПСП) «КУУН УПНГ УНП-3» ООО «РН-Уватнефтегаз».

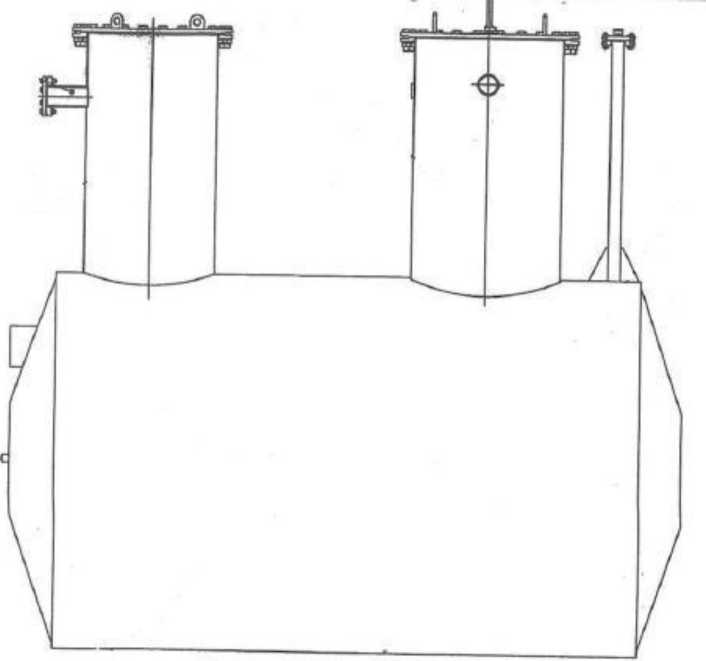

Эскиз резервуара РГС-16 представлен на рисунке 1.

Рисунок 1 - Эскиз резервуара РГС-16

Пломбирование резервуара стального горизонтального цилиндрического РГС-16 не предусмотрено.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

16

Пределы допускаемой относительной погрешности определения вместимости резервуара, %

±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры резервуара, мм: внутренний диаметр длина цилиндрической части

2000

5280

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар стальной горизонтальный цилиндрический

РГС-16 №№ 2, 22

2 шт.

Паспорт на резервуар стальной горизонтальный цилиндрический РГС-16

ЕП-16-2000-1300-3 ПС

2 экз.

Градуировочная таблица

-

2 экз.

Поверка

осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».

Основные средства поверки:

— Эталонный уровнемер 2-го разряда с пределами допускаемой погрешности ±1 мм по ГОСТ 8.477-82.

— Эталонные мерники 2-го разряда вместимостью 2; 5; 10; 20; 50; 100; 200; 500;

1000 дм3 по ГОСТ 8.400-2013.

— Эталонный счетчик жидкости с пределами допускаемой погрешности ±0,15 %

по ГОСТ 8.510-2002.

— Термометр с ценой деления шкалы 0,1 °С по ГОСТ 28498-90.

— Термометр с ценой деления шкалы 0,5 °С по ГОСТ 28498-90.

— Манометр класса точности 0,4 по ГОСТ 2405-88.

— Ареометр с ценой деления шкалы 0,5 кг/м3 по ГОСТ 18481-81.

— Секундомер 3-го класса точности с ценой деления 0,2 с по ТУ 25-1819.0021-90.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и в градуировочной таблице на месте подписи поверителя.

Сведения о методах измерений

ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».

Нормативные документы

ГОСТ 8.346-2000 ГСИ. Резервуары горизонтальные стальные цилиндрические. Методика поверки

Приказ Росстандарта от 07.02.2018 года № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

ТУ 3615-001-81319108-2007 Емкости подземные горизонтальные дренажные для нефти и нефтепродуктов. Технические условия
