Уровнемеры поплавковые потенциометрические ЭЛЕМЕР-УПП-11
| Номер в ГРСИ РФ: | 73741-18 |
|---|---|
| Категория: | Потенциометры |
| Производитель / заявитель: | ООО НПП "ЭЛЕМЕР", г.Москва |
Уровнемеры поплавковые потенциометрические «ЭЛЕМЕР-УПП-11» (далее -уровнемеры) предназначены для измерений, контроля и непрерывного преобразования значений уровня жидких, в том числе агрессивных и взрывоопасных сред, в унифицированный выходной сигнал силы постоянного тока и (или) цифровой сигнал HART-протокола.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 73741-18 |
| Наименование | Уровнемеры поплавковые потенциометрические |
| Модель | ЭЛЕМЕР-УПП-11 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 29.12.2023 |
Производитель / Заявитель
ООО НПП "ЭЛЕМЕР", г.Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 945 |
| Найдено поверителей | 6 |
| Успешных поверок (СИ пригодно) | 945 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 01.12.2024 |
Поверители
Скачать
| 73741-18: Описание типа СИ | Скачать | 589.6 КБ | |
| 73741-18: Методика поверки НКГЖ.407622.001 МП | Скачать | 943 КБ |
Описание типа
Назначение
Уровнемеры поплавковые потенциометрические «ЭЛЕМЕР-УПП-11» (далее -уровнемеры) предназначены для измерений, контроля и непрерывного преобразования значений уровня жидких, в том числе агрессивных и взрывоопасных сред, в унифицированный выходной сигнал силы постоянного тока и (или) цифровой сигнал HART-протокола.
Описание
Принцип действия уровнемеров основан на изменении состояния герконов под воздействием магнитного поля поплавка, перемещающегося вдоль направляющей трубки, внутри которой находится резистивно-герконовая потенциометрическая линейка.
Уровнемеры изготавливаются в виде единой конструкции. В их состав входят: модуль герконов, электронный блок, светодиодный (СД) или жидкокристаллический (ЖК) индикаторы. Уровнемеры могут иметь исполнение с глухой крышкой. Электронный блок, в зависимости от положения магнитного поплавка, измеряет и преобразует значение электрического сопротивления в унифицированный выходной сигнал силы постоянного тока и (или) цифровой сигнал HART-протокола и (или) в цифровой сигнал измеряемой величины, поступающий на индикатор.
Уровнемеры с HART-протоколом передают информацию об измеряемой величине в цифровом виде по линии связи вместе с сигналом постоянного тока, не оказывая на него влияния. Цифровой выход используется для связи уровнемеров с портативным HART-коммуникатором или с компьютером через стандартный последовательный интерфейс и дополнительный HART-модем.
На индикаторе уровнемеров или HART-коммуникаторе в зависимости от выбора профиля работы отображаются значения уровня в цифровом виде в установленных при настройке единицах измерения. В зависимости от значения измеренного сигнала «ЭЛЕМЕР-УПП-11/М1», «ЭЛЕМЕР-УПП-11/MIL» может осуществлять регулирование значения уровня за счет управления различными исполнительными устройствами.
Уровнемеры выпускаются в следующих модификациях: «ЭЛЕМЕР-УПП-11/М1», «ЭЛЕМЕР-УПП-И/М^», «ЭЛЕМЕР-УПП-11/М2», «ЭЛЕМЕР-УПП-11/М3», отличающихся конструктивными особенностями.
Уровнемеры имеют исполнения:
- общепромышленное «ЭЛЕМЕР-УПП-11»;
- взрывозащищенное «искробезопасная электрическая цепь» «ЭЛЕМЕР-УПП-11Ех»;
- взрывозащищенное «взрывонепроницаемая оболочка» «ЭЛЕМЕР-УПП-11Ехd».
Уровнемеры выпускаются с подвижным и неподвижным штуцером.
В зависимости от заказа уровнемеры изготавливаются в различных климатических исполнениях, отличающихся диапазоном рабочих температур.
Общий вид уровнемеров представлен на рисунках 1, 2. Типы поплавков, отличающиеся формой сечения и габаритными размерами, представлены на рисунке 3.
Схема пломбировки от несанкционированного доступа представлена на рисунке 4.
«ЭЛЕМЕР-
УПП-11/MlL»
«ЭЛЕМЕР-
УПП-11/М3»
«ЭЛЕМЕР-УПП-11/М1»
«ЭЛЕМЕР-
УПП-11/М2»

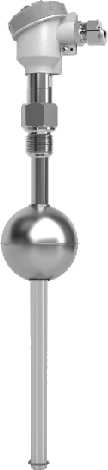

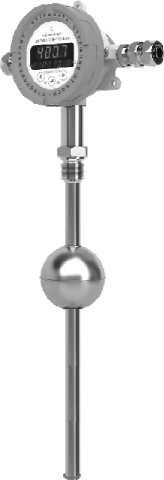

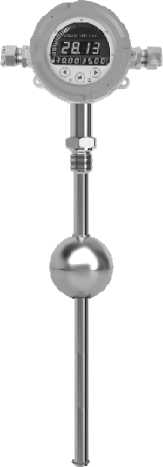

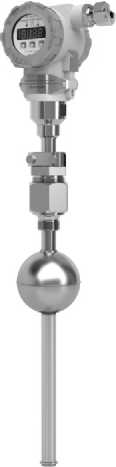

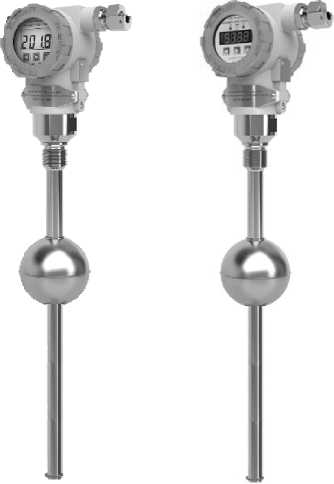

Рисунок 1 - Уровнемеры с неподвижным штуцером
«ЭЛЕМЕР-
УПП-11/М1»
«ЭЛЕМЕР-
УПП-11/МШ»
«ЭЛЕМЕР-
УПП-11/М2»
«ЭЛЕМЕР-
УПП-11/М3»

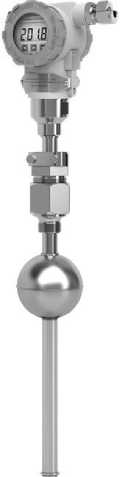

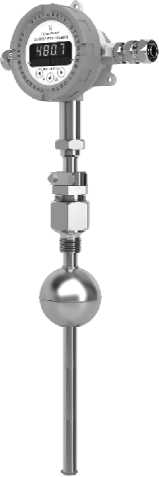

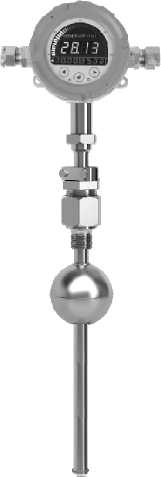

Рисунок 2 - Уровнемеры с подвижным штуцером

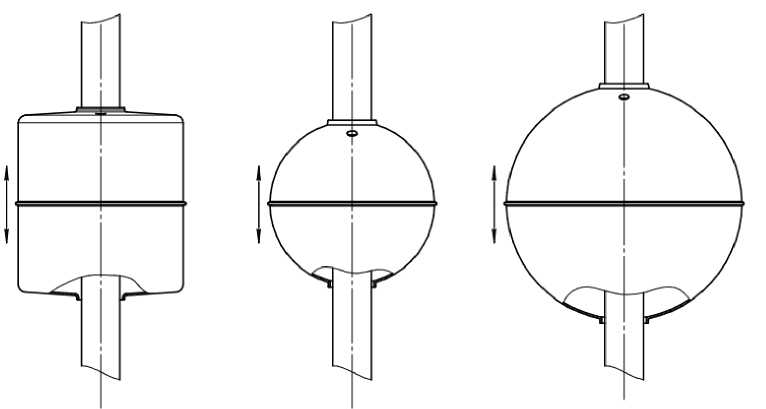

Рисунок 3 - Типы поплавков

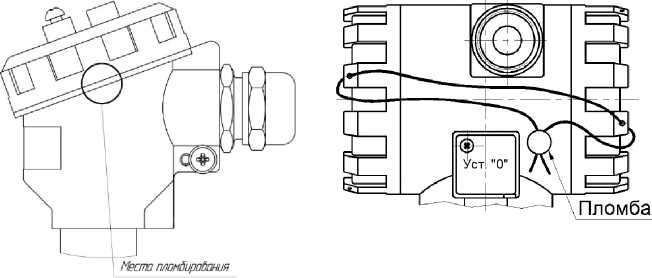

Место пломбирования
Отверстия в крышках для пломы тросовой/ пластиковой
«ЭЛЕМЕР-УПП-11/М1»
«ЭЛЕМЕР-УПП-11/MlL»
«ЭЛЕМЕР-УПП-11/М2» «ЭЛЕМЕР-УПП-11/М3»
Рисунок 4 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
В уровнемерах предусмотрено внутреннее и внешнее программное обеспечение (далее - ПО).
Внутреннее ПО состоит только из встроенной в микропроцессорный модуль уровнемеров метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» по рекомендации по метрологии Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Внешнее ПО, предназначенное для взаимодействия уровнемера с компьютером, не оказывает влияния на метрологические характеристики уровнемера. Внешнее ПО служит для конфигурирования, подстройки и получения данных измерения в процессе эксплуатации уровнемера. Конфигурирование уровнемеров включает задание пользовательских параметров. Подстройка уровнемера включает установку нуля и диапазона унифицированного выходного сигнала. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии уровнемера и возникающих в процессе его работы ошибках и способах их устранения. Внешнее ПО предусмотрено для модификаций ЭЛЕМЕР-УПП-11/М2 и ЭЛЕМЕР-УПП-11/М3.
Таблица 1 - Идентификационные данные внешнего программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
ЭЛЕМЕР-УПП-11/М2 |
ЭЛЕМЕР-УПП-11/М3 | |
|
Идентификационное наименование ПО |
SetupHARTmanager_v4.2.2.exe |
SetupHARTmanager_v4.2.2.exe |
|
Номер версии (идентификационный номер) ПО |
не ниже 4.2.2 |
не ниже 4.2.2 |
|
Цифровой идентификатор ПО |
_ | |
Таблица 2 - Идентификационные данные внутреннего программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |||
|
ЭЛЕМЕР-УПП-11/М1, ЭЛЕМЕР-УПП-11/M1L |
ЭЛЕМЕР-УПП- 11/М2 |
ЭЛЕМЕР-УПП-11/М3 | ||
|
(с ЖК-индикатором) |
(с сд-индикатором) | |||
|
Идентификационное наименование ПО |
УПП11М1_МСИС_Р1С 18F2525_v8.811.hex |
UPP11_M2_v12 1_PIC18F26K20. hex |
UPP11_M3_v3 _PIC18F6722_ LCD.hex |
UPP11_M3_v 3_PIC18F672 2 LED.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже 8.811 |
не ниже 121 |
не ниже 3 |
не ниже 3 |
|
Цифровой идентификатор ПО |
_ | |||
Технические характеристики
Таблица 3 - Метрологические характеристики уровнемеров
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня, мм |
от Нн1) до 6000 |
|
Пределы допускаемой абсолютной погрешности измерений уровня, Д, мм2): - для индекса заказа А - для индекса заказа B |
± (5 + 240-3-Н3)) ± (10 + 240-3-Н3)) |
|
Выходные сигналы: - силы постоянного тока, мА - цифровой сигнал |
от 4 до 20 от 20 до 4 HART |
|
Вариация выходного сигнала, в долях от абсолютной погрешности |
0,25 |
|
1) Нн - нижний предел измерений, мм (Нн= 5 + hi, где Ьп - высота поплавка (от 80 до 123 мм)). 2) В соответствии с заказом. 3) Н - измеренное значение уровня, мм. | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение питания постоянного тока, В - для «ЭЛЕМЕР-УПП-11/М1», «ЭЛЕМЕР-УПП-И/М^» - для «ЭЛЕМЕР-УПП-11/М2» - для «ЭЛЕМЕР-УПП-11/М3» - напряжение переменного тока, В - для «ЭЛЕМЕР-УПП-11/М1», «ЭЛЕМЕР-УПП-И/М^» - частота переменного тока, Г ц |
24«*, 36“* 220«» Зб+;66 2^36_?7 50 |
|
Потребляемая мощность, Вт, не более: - для «ЭЛЕМЕР-УПП-11/М1», «ЭЛЕМЕР-УПП-И/М^» - для «ЭЛЕМЕР-УПП-11/М2» - при напряжении питания постоянного тока 24 В - при напряжении питания постоянного тока 36 В - для «ЭЛЕМЕР-УПП-11/М3» - при напряжении питания постоянного тока 24 В - при напряжении питания постоянного тока 36 В |
5 0,6 0,8 0,7 1,0 |
|
Габаритные размеры, мм, не более: - высота - ширина - длина |
6380 150 120 |
|
Масса, кг1) |
от 2,5 до 9 |
|
Рабочие условия измерений: - температура окружающей среды, °С: - относительная влажность при температуре +35 °С, %, не более - атмосферное давление, кПа |
от -10 до +70 от -25 до +70 от -50 до +70 от -55 до +70 95 от 84,0 до 106,7 |
|
Маркировка взрывозащиты: - для «ЭЛЕМЕР-УПП-11Ех/М2», «ЭЛЕМЕР-УПП-11Ех/М3» - для «ЭЛЕМЕР-УПП-11Ехd/М2», «ЭЛЕМЕР-УПП-11Ехё/М3» - для «ЭЛЕМЕР- УПП-11Ехд/М1», «ЭЛЕМЕР- УПП-11Ехd/М1L» |
0Ех ia ПВ Т6 Ga Х 1Ех d 11В Т6 Gb Х 1Ех d 11В Т5 Gb Х |
|
Средняя наработка на отказ, ч, не менее |
100000 |
|
Средний срок службы, лет, не менее |
12 |
|
1) В зависимости от исполнения. | |
Знак утверждения типа
наносится на табличку, прикрепленную к корпусу уровнемера, способом лазерной гравировки, а также на руководство по эксплуатации и паспорт - типографским способом.
Комплектность
Таблица 5 - Комплектность уровнемеров
|
Наименование |
Обозначение |
Количество |
|
Уровнемер поплавковый потенциометрический «ЭЛЕМЕР-УПП-11»1) |
НКГЖ.407622.001-ХХХ2) |
1 шт. |
|
Программное обеспечение |
- |
1 шт. |
|
Комплект монтажных частей3) |
- |
1 компл. |
|
Уровнемеры поплавковые потенциометрические «ЭЛЕМЕР-УПП-11». Руководство по эксплуатации |
НКГЖ.407622.001-ХХХРЭ2) |
1 экз. |
|
Уровнемеры поплавковые потенциометрические «ЭЛЕМЕР-УПП-11». Паспорт |
НКГЖ.407622.001-ХХХПС2) |
1 экз. |
|
Уровнемеры поплавковые потенциометрические «ЭЛЕМЕР-УПП-11». Методика поверки |
НКГЖ.407622.001МП |
1 экз. |
|
1) Исполнение уровнемера в соответствии с заказом; 2) Обозначение в соответствии с исполнением уровнемера; 3) Комплект монтажных частей в соответствии с заказом. | ||
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия;
ГОСТ 8.477-82 Государственная система обеспечения единства измерений (ГСИ).
Государственная поверочная схема для средств измерений уровня жидкости;
ГОСТ 28725-90 Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний;
ТУ 26.51.52-168-13282997-2018 Уровнемеры поплавковые потенциометрические «ЭЛЕМЕР-УПП-11». Технические условия.
