Резервуар стальной вертикальный цилиндрический с понтоном РВСП-400

Номер в ГРСИ РФ: 73745-18
Категория: Резервуары
Производитель / заявитель: Ростовский котельно-механический завод, г. Ростов-на-Дону
Скачать
73745-18: Описание типа СИ Скачать 315.7 КБ
Заказать
Поставщик: ООО "САРРЗ"
Резервуар стальной вертикальный цилиндрический с понтоном РВСП-400 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Резервуар стальной вертикальный цилиндрический с понтоном РВСП-400 предназначен для измерения объема, а также приема, хранения и отпуска нефтепродуктов.

Информация по Госреестру

Основные данные
Номер по Госреестру 73745-18
Наименование Резервуар стальной вертикальный цилиндрический с понтоном
Модель РВСП-400
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) зав.№ 3891 (изготовлен в 1966 г.)
Производитель / Заявитель

Ростовский котельно-механический завод, г.Ростов-на-Дону

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 5 лет
Зарегистрировано поверок 1
Найдено поверителей 1
Успешных поверок (СИ пригодно) 1 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

73745-18: Описание типа СИ Скачать 315.7 КБ

Описание типа

Назначение

Резервуар стальной вертикальный цилиндрический с понтоном РВСП-400 предназначен для измерения объема, а также приема, хранения и отпуска нефтепродуктов.

Описание

Принцип работы резервуара основан на заполнении и опорожнении нефтепродуктом через приемо-раздаточные патрубки, расположенные в нижней части резервуара.

Конструктивно резервуар представляет собой надземный стальной вертикальный сосуд цилиндрической формы с плоским днищем и оборудован понтоном.

Резервуар стальной вертикальный цилиндрический с понтоном РВСП-400 № 3891 расположен на площадке ПАО «Саратовнефтепродукт» Саратовская область, г. Балашов, ул. Нефтяная, д. 55.

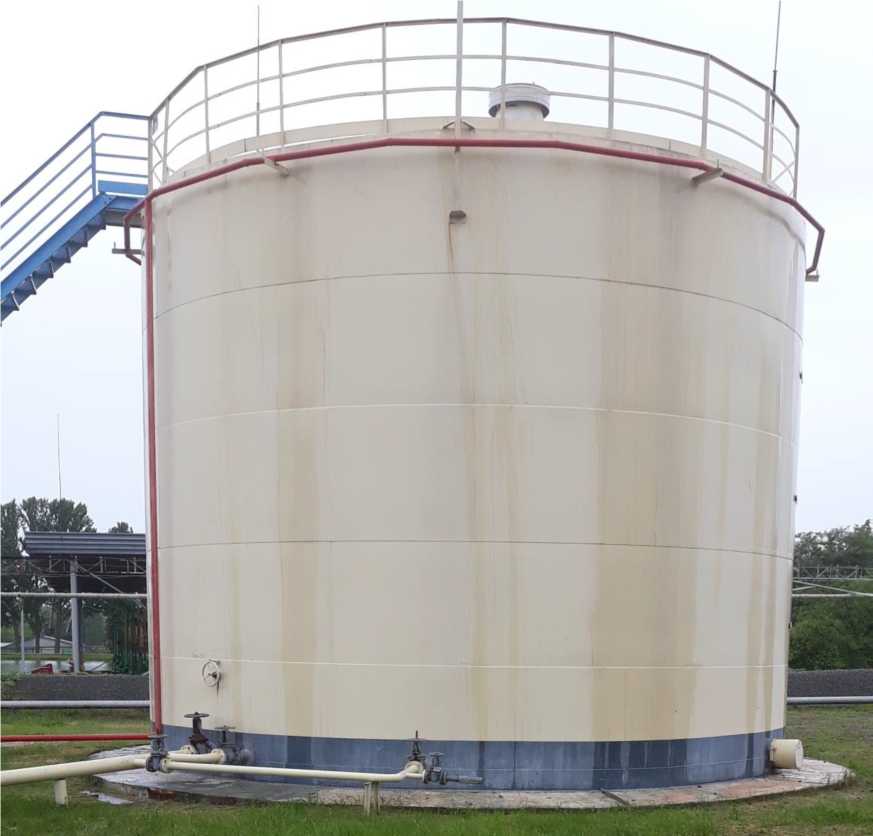

Общий вид резервуара представлен на рисунке 1.

Рисунок 1 - Резервуар стальной вертикальный цилиндрический с понтоном РВСП-400

Пломбирование резервуара стального вертикального цилиндрического с понтоном РВСП-400 не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

400

Пределы допускаемой относительной погрешности определения вместимости резервуара, %

±0,2

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающего среды, °С

- атмосферное давление, кПа

от -40 до +40 от 84,0 до 106,7

Габаритные размеры: - высота резервуара, мм - диаметр резервуара, мм

7419

8530

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар стальной вертикальный цилиндрический с понтоном

РВСП-400

1 шт.

Паспорт

1 экз.

Градуировочная таблица

1 экз.

Поверка

осуществляется по документу ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки.

Основные средства поверки:

- Рулетка измерительная металлическая 2-го класса точности Р20Н2Г, с верхним пределом измерений 20 м, регистрационный № 55464-13;

- Рулетка измерительная металлическая 2-го класса точности Р50У2К, предел измерений 50 м, регистрационный № 55464-13;

- Толщиномер ультразвуковой ТУЗ-2, диапазон измерений от 0,6 до 30 мм, погрешность ±0,1 мм, регистрационный № 24011-08;

- Нивелир оптико-механический с компенсатором VEGA L30, регистрационный № 50514-12;

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и в градуировочной таблице резервуара в месте подписи поверителя.

Сведения о методах измерений

МИ 3252-2009. Рекомендация. ГСИ Масса и объем нефтепродуктов. Методика измерений в вертикальных резервуарах, регистрационный № ФР.1.29.2009.06689.

Нормативные документы

Приказ № 256 от 07.02.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки.
