Резервуар стальной вертикальный цилиндрический с понтоном РВСП-1000
| Номер в ГРСИ РФ: | 73747-18 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | Ростовский котельно-механический завод, г. Ростов-на-Дону |
| 73747-18: Описание типа СИ | Скачать | 244.9 КБ |
Резервуар стальной вертикальный цилиндрический с понтоном РВСП-1000 предназначен для измерения объема, а также приема, хранения и отпуска нефтепродуктов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 73747-18 |
| Наименование | Резервуар стальной вертикальный цилиндрический с понтоном |
| Модель | РВСП-1000 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | зав.№ 4 (изготовлен в 1984 г.) |
Производитель / Заявитель
Ростовский котельно-механический завод, г.Ростов-на-Дону
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 5 лет |
| Найдено поверителей | 1 |
| Актуальность информации | 30.06.2024 |
Поверители
Скачать
| 73747-18: Описание типа СИ | Скачать | 244.9 КБ |
Описание типа
Назначение
Резервуар стальной вертикальный цилиндрический с понтоном РВСП-1000 предназначен для измерения объема, а также приема, хранения и отпуска нефтепродуктов.
Описание
Принцип работы резервуара основан на заполнение и опорожнение нефтепродуктом через приемо-раздаточные патрубки, расположенные в нижней части резервуара.
Конструктивно резервуар представляет собой надземный стальной вертикальный сосуд цилиндрической формы с плоским днищем и оборудован понтоном.
Резервуар стальной вертикальный цилиндрический с понтоном РВСП-1000 № 4
расположен на площадке ПАО «Саратовнефтепродукт», Саратовская область, г. Ртищево, ул. Автодорожная-1.

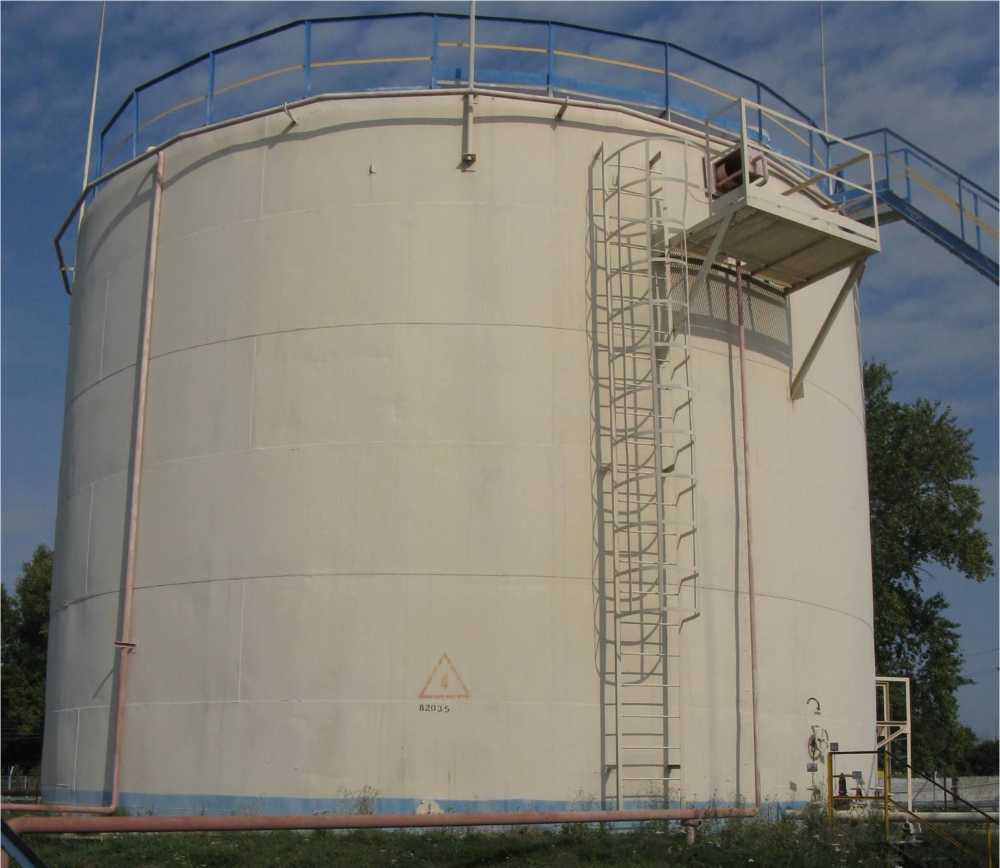

Общий вид резервуара представлен на рисунке 1.
Рисунок 1 - Резервуар стальной вертикальный цилиндрический с понтоном РВСП-1000
Пломбирование резервуара стального вертикального цилиндрического с понтоном РВСП-1000 не предусмотрено.
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
1000 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара, % |
±0,2 |
|
Условия эксплуатации: - температура окружающего среды, °С - атмосферное давление, кПа |
от -40 до +40 от 84,0 до 106,7 |
Таблица 2- Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры: - высота резервуара, мм - диаметр резервуара, мм |
8870 12338 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной вертикальный цилиндрический с понтоном |
РВСП-1000 |
1 шт. |
|
Паспорт |
1 экз. | |
|
Градуировочная таблица |
1 экз. |
Поверка
осуществляется по документу ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки.
Основные средства поверки:
- Рулетка измерительная металлическая 2-го класса точности Р20Н2Г, с верхним пределом измерений 20 м, регистрационный № 55464-13;
- Рулетка измерительная металлическая 2-го класса точности Р50У2К, предел измерений 50 м, регистрационный № 55464-13;
- Толщиномер ультразвуковой ТУЗ-2, диапазон измерений от 0,6 до 30 мм, погрешность ±0,1 мм, регистрационный № 24011-08;
- Нивелир оптико-механический с компенсатором VEGA L30, регистрационный № 50514-12;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
Сведения о методах измерений
МИ 3252-2009. Рекомендация. ГСИ Масса и объем нефтепродуктов. Методика измерений в вертикальных резервуарах, регистрационный № ФР.1.29.2009.06689.
Нормативные документы
Приказ № 256 от 07.02.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
