Резервуары стальные горизонтальные цилиндрические РГС-50, РГС-60
| Номер в ГРСИ РФ: | 73748-18 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ГУП ЧАО "Чукотснаб", г.Анадырь |
Резервуары стальные горизонтальные цилиндрические РГС-50, РГС-60 (далее -резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 73748-18 | ||||||||||||||||||||||||||||||||||||||||||
| Наименование | Резервуары стальные горизонтальные цилиндрические | ||||||||||||||||||||||||||||||||||||||||||
| Модель | РГС-50, РГС-60 | ||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 09228474-3e08-7a0e-12b4-dfa8170c1577 | ||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Государственное унитарное предприятие Чукотского автономного округа «Чукотснаб» (ГУП ЧАО «Чукотснаб»), г. Анадырь
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 4 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
73748-18: Описание типа
2022-73748-18.pdf
|
Скачать | 268.8 КБ | |
|
73748-18: Методика поверки
2021-mp73748-18.pdf
|
Скачать | 70 КБ |
Описание типа
Назначение
Резервуары стальные горизонтальные цилиндрические РГС-50, РГС-60 (далее -резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Описание
Принцип действия резервуаров стальных горизонтальных цилиндрических РГС-50, РГС-60 основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.
Резервуары стальные горизонтальные РГС-50, РГС-60 представляют собой горизонтальные сварные сосуды с коническими днищами. Резервуары оснащены, необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой; механическим дыхательным и гидравлическим предохранительным клапанами; устройством для отбора проб и подтоварной воды; прибором для замера уровня; противопожарным оборудованием. Резервуары оснащены молниезащитой, защитой от статического электричества и вторичных проявлений молний Установка резервуаров - наземная.
Резервуары стальные горизонтальные цилиндрические РГС-50, РГС-60 распложены в резервуарных парках Государственного унитарного предприятия Чукотского автономного округа «Чукотснаб» (ГУП ЧАО «Чукотснаб»). Расположение указано в таблице 1.
Таблица 1________________________________________________________________________
|
Заводские номера резервуаров |
Местонахождение |
|
Резервуары стальные горизонтальные цилиндрические РГС-50 | |
|
24, 25 27 |
ГУП ЧАО «Чукотснаб», Чукотский АО, Билибинский район, с. Омолон, САТО ВП ГУП ЧАО «Чукотснаб», Чукотский АО, Билибинский район, г. Билибино, склад ГСМ |
|
Резервуары стальные горизонтальные цилиндрические РГС-60 | |
|
2, 3, 8, 9, 10, 15, 18, 19, 20, 21, 23 |
ГУП ЧАО «Чукотснаб», Чукотский АО, Билибинский район, с. Омолон, САТО ВП |
Общий вид резервуаров стальных горизонтальных цилиндрических РГС-50, РГС-60 представлен на рисунках 1, 2.

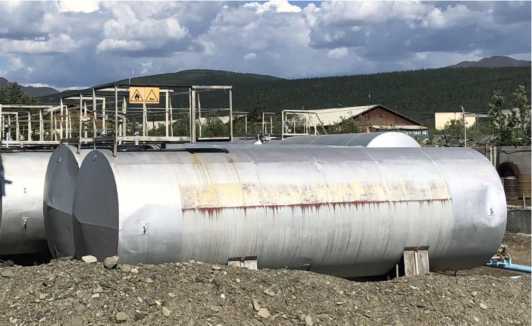

Рисунок 1 - Общий вид резервуаров стальных горизонтальных цилиндрических РГС-50

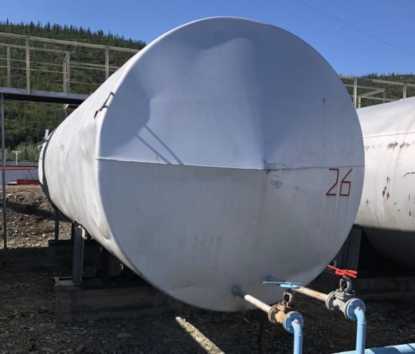

Рисунок 2 - Общий вид резервуаров стальных горизонтальных цилиндрических РГС-60
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-50, РГС-60 не предусмотрено.
Программное обеспечение отсутствует.
Технические характеристики
Метрологические и основные технические характеристики резервуаров приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
РГС-50 |
РГС-60 | |
|
Номинальная вместимость, м3 |
50 |
60 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,25 | |
Таблица 3 - Основные техническиехарактеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, оС |
от -40 до +50 |
|
Средний срок службы, лет, не менее |
30 |
Знак утверждения типа
наносится на титульный лист паспорта резервуара методом печати.
Комплектность
Таблица 4 - Комплектность резервуара
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной горизонтальный цилиндрический |
РГС-50 №№ 24, 25, 27 |
3 шт. |
|
Паспорт |
3 экз. | |
|
Градуировочная таблица |
3 экз. | |
|
Резервуар стальной горизонтальный цилиндрический |
РГС-60 №№ 2, 3, 8, 9, 10, 15, 18, 19, 20, 21, 23 |
11 шт. |
|
Паспорт |
11 экз. | |
|
Градуировочная таблица |
11 экз. |
Поверка
осуществляется по документу ГОСТ 8.346-2000 ГСИ. «Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
Рулетка измерительная металлическая 2-го класса точности по ГОСТ 7502-98;
Рулетка измерительная металлическая 2-го класса точности с грузом, по ГОСТ 7502-98;
Толщиномер ультразвуковой А1208, регистрационный № 49605-12.
Термометр ртутный стеклянный лабораторный ТЛ-4, регистрационный № 303-91.
Динамометр пружинный ДПУ-0,2-2, регистрационный № 26687-08.
Нивелир оптический CST/berger SAL20ND, регистрационный № 44548-10.
Рейка нивелирная телескопическая VEGA TS3M, регистрационный № 1835-12.
Линейка измерительная металлическая, регистрационный № 20048-05.
Анемометр ручной чашечный МС-13, регистрационный № 3488-80.
Штангенциркуль ШЦ, регистрационный № 32108-14
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.
Сведения о методах измерений
отсутствуют.
Нормативные документы
Приказ Росстандарта № 256 от 07.02.2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки»
Техническая документация ГУП ЧАО «Чукотснаб»
