Резервуар стальной горизонтальный цилиндрический РГС-75
| Номер в ГРСИ РФ: | 73750-18 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ГУП ЧАО "Чукотснаб", г.Анадырь |
Резервуар стальной горизонтальный цилиндрический РГС-75 (далее - резервуар) предназначен для измерений объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 73750-18 | ||||||
| Наименование | Резервуар стальной горизонтальный цилиндрический | ||||||
| Модель | РГС-75 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | d30f9e79-e56f-4ca5-921f-44554c3bcb9c | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Государственное унитарное предприятие Чукотского автономного округа «Чукотснаб» (ГУП ЧАО «Чукотснаб»), г. Анадырь
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
73750-18: Описание типа
2022-73750-18.pdf
|
Скачать | 183.6 КБ | |
|
73750-18: Методика поверки
2021-mp73750-18.pdf
|
Скачать | 70 КБ |
Описание типа
Назначение
Резервуар стальной горизонтальный цилиндрический РГС-75 (далее - резервуар) предназначен для измерений объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Описание
Принцип действия резервуара стального горизонтального цилиндрического РГС-75 основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.
Резервуар стальной горизонтальный цилиндрический РГС-75 представляет собой горизонтальный сварной сосуд с плоскими днищами. Резервуар оснащен, необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой; механическим дыхательным и гидравлическим предохранительным клапанами; устройством для отбора проб и подтоварной воды; прибором для замера уровня; противопожарным оборудованием. Резервуар оснащен молниезащитой, защитой от статического электричества и вторичных проявлений молний Установка резервуара - наземная.
Резервуар стальной горизонтальный цилиндрического РГС-75 с заводским номером № 11 распложен на территории Государственного унитарного предприятия Чукотского автономного округа, Билибинский район, с. Омолон, САТО ВП.

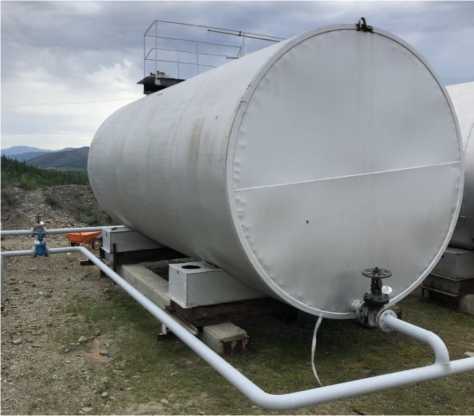

Общий вид резервуара стального горизонтального цилиндрического РГС-75 представлен на рисунке 1.
Рисунок 1 - Общий вид резервуара стального горизонтального цилиндрического РГС-75
Пломбирование резервуара стального горизонтального цилиндрического РГС-75 не предусмотрено.
Программное обеспечение отсутствует.
Технические характеристики
Метрологические и основные технические характеристики резервуаров приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
РГС-75 | |
|
Номинальная вместимость, м3 |
75 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,25 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, оС |
от -40 до +50 |
|
Средний срок службы, лет, не менее |
30 |
Знак утверждения типа
наносится на титульный лист паспорта резервуара методом печати.
Комплектность
Таблица 3 - Комплектность резервуара
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной горизонтальный цилиндрический |
РГС-75 № 11 |
1 шт. |
|
Паспорт |
1 экз. | |
|
Градуировочная таблица |
1 экз. |
Поверка
осуществляется по документу ГОСТ 8.346-2000 ГСИ. «Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
Рулетка измерительная металлическая 2-го класса точности по ГОСТ 7502-98;
Рулетка измерительная металлическая 2-го класса точности с грузом, по ГОСТ 7502-98;
Толщиномер ультразвуковой А1208, регистрационный № 49605-12.
Термометр ртутный стеклянный лабораторный ТЛ-4, регистрационный № 303-91.
Динамометр пружинный ДПУ-0,2-2, регистрационный № 26687-08.
Нивелир оптический CST/berger SAL20ND, регистрационный № 44548-10.
Рейка нивелирная телескопическая VEGA TS3M, регистрационный № 1835-12.
Линейка измерительная металлическая, регистрационный № 20048-05.
Анемометр ручной чашечный МС-13, регистрационный № 3488-80.
Штангенциркуль ШЦ, регистрационный № 32108-14
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.
Сведения о методах измерений
отсутствуют.
Нормативные документы
Приказ Росстандарта № 256 от 7.02.2018 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки»
Техническая документация ГУП ЧАО «Чукотснаб»
