Газоанализаторы О342е (далее - газоанализаторы) предназначены для измерений объёмной доли или массовой концентрации озона в воздушных средах.

Информация по Госреестру

Основные данные
Номер по Госреестру 73752-19
Наименование Газоанализаторы
Модель O342e
Страна-производитель ФРАНЦИЯ
Срок свидетельства (Или заводской номер) 14.01.2024
Производитель / Заявитель

Фирма "Environnement S.A.", Франция

ФРАНЦИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 47
Найдено поверителей 3
Успешных поверок (СИ пригодно) 45 (96%)
Неуспешных поверок (СИ непригодно) 2 (4%)
Актуальность информации 17.11.2024

Поверители

Скачать

73752-19: Описание типа СИ Скачать 225 КБ
73752-19: Методика поверки МП-242-2231-2018 Скачать 3.1 MБ

Описание типа

Назначение

Газоанализаторы О342е (далее - газоанализаторы) предназначены для измерений объёмной доли или массовой концентрации озона в воздушных средах.

Описание

Принцип действия газоанализаторов основан на измерении поглощения озоном ультрафиолетового излучения на длине волны 255 нм. Поглощение рассчитывается как отношение интенсивности излучения, прошедшего через анализируемую среду, к интенсивности излучения, прошедшего через очищенную от озона среду. Содержание озона рассчитывается согласно закону Бугера-Ламберта-Бера.

Газоанализаторы представляют собой одноблочные стационарные одноканальные приборы непрерывного действия.

Конструктивно газоанализаторы выполнены в металлическом корпусе для установки на стол или в стойку.

Результаты измерений выводятся:

- на жидкокристаллический дисплей, расположенный на передней панели;

- на мониторе ПК, подключенного через цифровой выходной интерфейс Ethernet;

- на электронных устройствах, имеющих возможность поддерживать протокол Wi-Fi и имеющих веб-браузер, подключенных к газоанализатору по беспроводному протоколу обмена данными Wi-Fi.

Способ отбора пробы - принудительный, за счет встроенного побудителя расхода. Газоанализаторы могут выпускаться без дисплея, только с цифровым выходным интерфейсом Ethernet и Wi-Fi. Общий вид средства измерений, место пломбирования корпуса, место нанесения знака поверки представлены на рисунке 1.

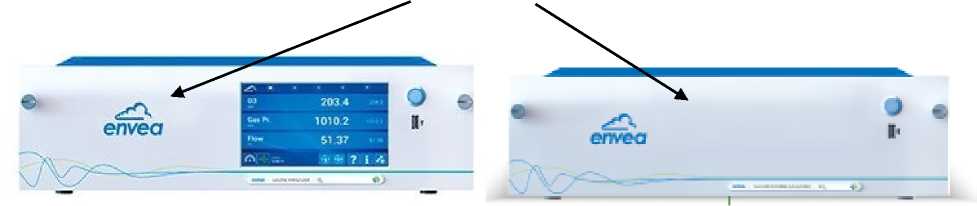

Место нанесения знака поверки

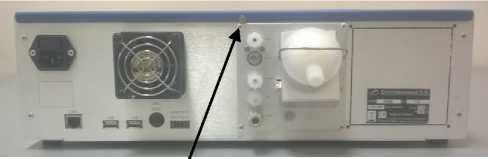

Место пломбирования корпуса газоанализатора от несанкционированного доступа

Рисунок 1 - Общий вид газоанализаторов О342е

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение (ПО).

ПО осуществляет функции:

- расчет содержания определяемого компонента;

- отображение результатов измерений на дисплее;

- передачу результатов измерений по интерфейсу связи с компьютером;

- контроль целостности программных кодов ПО, настроечных и калибровочных констант;

- контроль общих неисправностей (связь, конфигурация);

- контроль архивации измерений;

- отображения результатов измерений и управления по цифровому интерфейсу Ethernet или Wi-Fi на ПК или электронных устройствах;

- контроль внешней связи Ethernet, USB, Wi-Fi.

Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.

Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

О342е

Номер версии (идентификационный номер) ПО

не ниже 1.0.k

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон   показаний   объемной   доли   (массовой

концентрации) озона, млн-1 (мг/м3)

от 0 до 10 (от 0 до 20)

Диапазон   измерений   объемной   доли   (массовой

концентрации) озона, млн’1 (мг/м3)

от 0 до 0,02 включ. (от 0 до 0,04 включ.)

св. 0,02 до 1 (св. 0,04 до 2)

Пределы допускаемой основной приведенной к верхней границе диапазона измерений погрешности измерений объемной доли  (массовой  концентрации)  озона  в

диапазоне измерений от 0 до 0,02 млн-1 включ. (от 0 до 0,04 мг/м3 включ.), %

±15

Пределы   допускаемой   основной   относительной

погрешности  измерений  объемной  доли  (массовой

концентрации) озона в диапазоне св. 0,02 до 1 млн-1 (св. 0,04 до 2 мг/м3), %

±15

Предел допускаемой вариации показаний, в долях от предела допускаемой основной погрешности

0,5

Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды в пределах условий эксплуатации на каждые 10 °С, в долях от предела допускаемой основной погрешности

±0,35

Пределы допускаемой дополнительной погрешности от влияния  неизмеряемых   компонентов,   перечень  и

содержание в воздухе которых указан в Руководстве по эксплуатации на газоанализаторы, и содержание которых не превышает 0,5 ПДК по ГОСТ 12.1.005-88 или ГН 2.1.6.1338, в долях от предела допускаемой основной погрешности

±0,2

Предел допускаемого изменения выходного сигнала за 6 часов  непрерывной работы,  в долях  от предела

допускаемой основной погрешности

0,5

Нормальные условия измерений:

- температура окружающей среды, °С

- содержание неизмеряемых компонентов, в долях от ПДК, не более

от +15 до +25

0,5

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Время прогрева, мин, не более

60

Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц

230±23

50±1

Масса, кг, не более

9

Габаритные размеры газоанализатора, мм, не более:

-длина

-ширина

-высота

606

483

133

Потребляемая мощность, ВА, не более

50

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность, %

- атмосферное давление, кПа

от 0 до +35

от 10 до 80 от 90,6 до 104,8

Объемный расход газовой смеси на входе газоанализатора, дм3/мин, не более

1,0

Средний срок службы, лет

10

Средняя наработка на отказ, ч

24000

Таблица 4 - Диапазоны показаний, диапазоны измерений, пределы допускаемой

погрешности газоанализаторов, предназначенных для контроля предельно допускаемой концентрации (ПДК) в атмосферном воздухе и воздухе рабочей зоны (в соответствии с Приказом Минздравсоцразвития РФ № 1034н от 09.09.11 г. и Приказом Минприроды России № 425 от 07.12.2012 г.).

Диапазон измерений объемной доли (массовой концентрации) озона, млн-1 (мг/м3)

Пределы допускаемой погрешности, % 1)

приведенной 2)

относительной

от 0 до 0,02 включ. (от 0 до 0,04 включ.)

±25

-

св. 0,02 до 1 (св. 0,04 до 2)

-

±25

1) Значения погрешности установлены для следующих условий эксплуатации:

- температура окружающей среды от 0 до +35 °C;

- относительная влажность от 10 до 80 %;

- атмосферное давление 90,6 до 104,8 кПа;

- содержание неизмеряемых компонентов, в долях от ПДК, не более 0,5.

2) Нормирующее значение - верхняя граница диапазона измерений.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации (типографским методом) и на табличку на задней панели газоанализатора (методом шелкографии или типографским методом).

Комплектность

Таблица 5 - Комплектность газоанализатора

Наименование

Обозначение

Количество

Газоанализатор

О342е

1 шт.

Комплект запасных частей

-

1 шт.

Руководство по эксплуатации

РЭ

1 экз.

Методика поверки

МП-242-2231-2018

1 экз.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Минприроды России от № 425 от 07.12.2012 г. Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений

Приказ Министерства здравоохранения и социального развития Российской Федерации от 09.09.2011 г. № 1034н ред. от 29.08.2014 г. Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности

ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха. Общие технические условия

ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

Техническая документация фирмы «ENVEA», Франция
