Расходомеры-счетчики электромагнитные КАРАТ-551М
| Номер в ГРСИ РФ: | 73759-19 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | ООО НПП "Уралтехнология", г.Екатеринбург |
Расходомеры-счетчики электромагнитные КАРАТ-551М (в далее - расходомеры) предназначены для измерений объема и объемного расхода холодной или горячей воды, а также других электропроводящих жидкостей и преобразования этих величин для технологического и коммерческого учета, как в составе измерительных систем, так и автономно.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 73759-19 |
| Наименование | Расходомеры-счетчики электромагнитные |
| Модель | КАРАТ-551М |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 14.01.2024 |
Производитель / Заявитель
ООО НПП "Уралтехнология", г.Екатеринбург
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 4 года |
| Зарегистрировано поверок | 22932 |
| Найдено поверителей | 41 |
| Успешных поверок (СИ пригодно) | 22891 (100%) |
| Неуспешных поверок (СИ непригодно) | 41 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 73759-19: Описание типа СИ | Скачать | 144 КБ | |
| 73759-19: Методика поверки МП 93-221-2018 | Скачать | 5.9 MБ |
Описание типа
Назначение
Расходомеры-счетчики электромагнитные КАРАТ-551М (в далее - расходомеры) предназначены для измерений объема и объемного расхода холодной или горячей воды, а также других электропроводящих жидкостей и преобразования этих величин для технологического и коммерческого учета, как в составе измерительных систем, так и автономно.
Описание
Принцип действия расходомеров основан на электромагнитном методе измерения, при котором в потоке жидкости, протекающей через наведённое системой электромагнитов магнитное поле, возникает электродвижущая сила (ЭДС), пропорциональная скорости потока. Эта ЭДС воспринимается электродами и преобразуется в значение объёма и объёмного расхода.
Расходомеры состоят из первичного преобразователя, устанавливаемого в трубопровод с жидкостью, и электронного блока, служащего для преобразования сигнала с первичного преобразователя, отображения и хранения данных.
Первичный преобразователь представляет собой отрезок трубопровода из немагнитной стали, футерованный защитным материалом. Первичный преобразователь закрыт кожухом, предохраняющим элементы магнитной системы расходомера от внешних воздействий.
Электронный блок состоит из корпуса (с возможностью крепления на стену или на первичный преобразователь), на нижней или боковых поверхностях которого расположены соединители для подключения к первичному преобразователю и устройству передачи или обработки информации. Результат измерений, посредством микропроцессора преобразуется в электрические сигналы в зависимости от используемого выхода:
- в пропорциональное прошедшему объему жидкости количество импульсов на импульсном выходе с нормированной ценой;
- в пропорциональную расходу жидкости частотную импульсную последовательность на частотном выходе;
- в пропорциональный расходу жидкости унифицированный сигнал постоянного тока (по заказу).
Расходомеры могут выполнять измерения параметров прямого и реверсивного потоков.
Расходомеры имеют варианты встроенной индикации (по заказу), и могут комплектоваться выносным блоком индикации, отображающем на дисплее измеренные параметры: объем (м3); объемный расход (м3/ч); время работы; нештатные ситуации.
Для связи с внешними устройствами расходомеры имеют встроенный интерфейс RS-232, а также могут комплектоваться (по заказу) интерфейсом RS-485.
Общий вид расходомеров представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 1 - Общий вид расходомеров-счетчиков электромагнитных КАРАТ-551М
Знак поверки наносится на свидетельство о поверке и (или) паспорт и на пломбу в соответствии с рисунком 2.

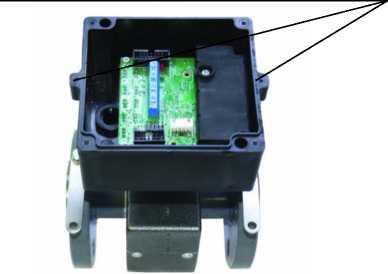

Места для пломбирования
энергоснабжающей организации
Место нанесения

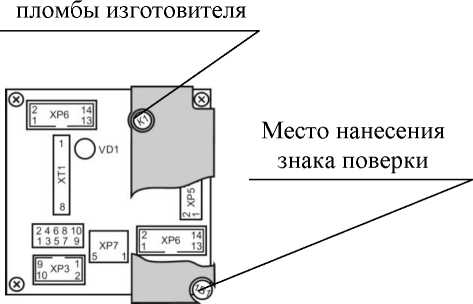

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Программное обеспечение
Идентификационные данные программного обеспечения расходомеров-счётчиков электромагнитных КАРАТ-551М указаны в таблице 1.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Наименование ПО |
КАРАТ-551М |
КАРАТ-551М-Р |
|
Идентификационное наименование ПО |
k551m-imp_fred.bin |
k551m-imp_reverse.bin |
|
Номер версии (идентификационный номер) ПО |
2.6 |
3.6 |
|
Цифровой идентификатор ПО |
0xB471 |
0xDC68 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
CRC16 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||||||
|
Диаметр условного прохода, Ду, мм |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|
Максимальный расход qmax, м3/ч |
10 |
18 |
30 |
45 |
75 |
120 |
180 |
300 |
570 |
|
Номинальный расход qnom, м3/ч |
5 |
9 |
15 |
22,5 |
37,5 |
60 |
90 |
150 |
285 |
|
Переходный расход qti, м3/ч |
0,1 |
0,18 |
0,3 |
0,45 |
0,75 |
1,2 |
1,8 |
3 |
5,7 |
|
Переходный расход qt2, м3/ч |
0,067 |
0,125 |
0,2 |
0,27 |
0,5 |
0,83 |
1,25 |
2 |
3,8 |
|
Минимальный расход qmin, м3/ч |
0,04 |
0,072 |
0,12 |
0,18 |
0,3 |
0,48 |
0,72 |
1,2 |
2,28 |
|
Пределы допускаемой относительной погрешности при измерении объема по импульсному выходу, расхода по частотному выходу, расхода и объема по индикации и цифровому выходу, %, в диапазонах расхода: - от qti включ. до qmax включ. - от qt2 включ. до qti исключ. - от qmin включ. до qt2 исключ. |
±1 ±2 ±3 | ||||||||
|
Пределы допускаемой относительной погрешности при измерении расхода по токовому выходу, %, в диапазонах расхода: - от 0,3qmax включ. до qmax включ. - от qmin включ. до 0,3qmax исключ. |
±1 ±0,025( qmax/ qu3M *) | ||||||||
|
* qu3M - расход измеренный расходомером, м3/ч | |||||||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||||||||
|
Параметры электрического питания: - напряжение постоянного тока, В - потребляемый ток, мА, не более |
от 11,5 до 15 0,65 | ||||||||
|
Потребляемая электрическая мощность, Вт, не более |
4 | ||||||||
|
Диапазон частоты на выходе, Гц |
от 2 до 1000 | ||||||||
|
Диапазоны тока на выходе, мА |
от 0 до 5 (от 4 до 20) | ||||||||
|
Диаметр условного прохода, Ду, мм |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
155 105 230 |
155 115 245 |
160 135 258 |
200 145 267 |
205 160 280 |
210 180 300 |
240 195 320 |
250 230 345 |
320 300 400 |
|
Масса, кг, не более |
3,9 |
4,1 |
5,4 |
6,7 |
8,2 |
10 |
13 |
17,7 |
33,2 |
|
Параметры измеряемой среды: - электропроводящая жидкость с удельной электрической проводимостью, мкСм/м, не менее - температура жидкости, °C - давление, МПа, не более |
200 от 5 до 150 2,5 | ||||||||
|
Условия эксплуатации: - температура окружающего воздуха, оС - относительная влажность при температуре 35 °С, %, не более - механическое воздействие по ГОСТ Р 52931-2008 - атмосферное давление, кПа |
от +5 до +50 80 N2 от 84 до 106,7 | ||||||||
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP65 | ||||||||
|
Средняя наработка на отказ, ч |
80000 | ||||||||
|
Средний срок службы, лет |
12 | ||||||||
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом, а также на боковую панель расходомера методом наклейки.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Расходомер-счётчик электромагнитный КАРАТ-551М |
СМАФ.407212.001 |
1 шт. |
В соответствии с заказом |
|
Паспорт |
СМАФ.407212.001 ПС |
1 экз. | |
|
Руководство по эксплуатации |
СМАФ.407212.001 РЭ |
1 экз. | |
|
Методика поверки (копия) |
МП 93-221-2018 |
1 экз.* | |
|
* - допускается поставлять один экземпляр в один адрес отгрузки | |||
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 28723-90 Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний;
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»;
Приказ Росстандарта от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»;
СМАФ.407212.001 ТУ Расходомеры-счётчики электромагнитные КАРАТ-551М. Технические условия.
