Трансформаторы тока измерительные ТТЕ и ТТЕ-А 0,66 кВ
| Номер в ГРСИ РФ: | 73808-19 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ООО "Электрорешения", г. Москва |
Трансформаторы тока измерительные ТТЕ и ТТЕ-А 0,66 кВ (далее по тексту -трансформаторы) предназначены для преобразований и передачи сигналов измерительной информации приборам коммерческого учета, измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 73808-19 | |||||||||||||||
| Действует | по 22.01.2029 | |||||||||||||||
| Наименование | Трансформаторы тока измерительные | |||||||||||||||
| Модель | ТТЕ и ТТЕ-А 0,66 кВ | |||||||||||||||
| Модификации |
ТТЕ-А TTE-S ТТЕ-30 ТТЕ-30M ТТЕ-40 ТТЕ-60 ТТЕ-85 ТТЕ-100 ТТЕ-125 ТТЕ-125B На испытания представлены: ТТЕ-A-15/5-0,5S EKF ТТЕ-A-750/5-0,5 EKF ТТЕ-60-300/5-0,5S EKF ТТЕ-125B-5000/5-0,5S EKF |
|||||||||||||||
| Приказы |
№752 от
16.04.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 4baec8e8-391e-94fa-6fee-4a95cec5368b | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО «Электрорешения», РОССИЯ, 127273 г. Москва, ул. Отрадная, д. 2Б, стр. 9, этаж 5
РОССИЯ
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.217-2024 ГСИ. Трансформаторы тока. Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок |
1068300
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1067357 (100%) |
| Неуспешных поверок (СИ непригодно) | 943 (0 %) |
| Актуальность информации | 21.04.2026 |
Поверители
Скачать
|
73808-19: Описание типа
2019-73808-19.pdf
Файл устарел
|
Скачать | 188.3 КБ | |
|
73808-19: Методика поверки
2021-mp73808-19.pdf
|
Скачать | 68.3 КБ | |
|
73808-19: Описание типа
2025-73808-19.pdf
|
Скачать | 635 КБ | |
|
73808-19: Методика поверки
2025-mp73808-19.pdf
|
Скачать | 68.1 КБ | |
|
73808-19: Описание типа
2026-73808-19.pdf
|
Скачать | 445.5 КБ |
Описание типа
Назначение
Трансформаторы тока измерительные ТТЕ и ТТЕ-А 0,66 кВ (далее по тексту -трансформаторы) предназначены для преобразований и передачи сигналов измерительной информации приборам коммерческого учета, измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Описание
Принцип действия трансформаторов заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечении гальванического разделения измерительных приборов от цепи высокого напряжения.
Конструкция трансформаторов представляет собой кольцевой магнитопровод с вторичной обмоткой, заключенный в пластмассовый изолирующий корпус. В качестве первичной обмотки используют шину или кабель, устанавливаемые в окне магнитопровода трансформаторов.
На корпусе трансформатора имеются клеммные зажимы, гальванически соединенные с выводами вторичной обмотки, а также вывод напряжения для модификации со встроенной шиной. Все клеммы расположены под защитной крышкой, которая опломбирована от несанкционированного вмешательства.
По принципу конструкции трансформаторы являются шинными и имеют следующие модификации:
Модификации ТТЕ-А и TTE-S имеют первичную обмотку, выполненную в виде встроенной шины, которая, имеет внутреннее электрическое соединение с клеммой напряжения «V», расположенной под защитной крышкой со средствами для пломбирования.
Модификации ТТЕ-30, ТТЕ-30М, ТТЕ-40, ТТЕ-60, ТТЕ-85, ТТЕ-100, ТТЕ-125 и ТТЕ-125В не имеют встроенной первичной обмотки, в качестве таковой в окне магнитопровода трансформаторов тока крепятся шина или кабель соответствующего размера.
Обозначение трансформаторов в зависимости от модификации приведено на рисунке 1.
Нанесение знака поверки на трансформаторы не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносят на корпус трансформатора методом лазерной маркировки под прозрачной крышкой.
ТТЕ- ХХ- ХХХ/ Х- Х EKF
зарегистрированный товарный знак изготовителя класс точности________________________________________
номинальный вторичный ток трансформатора Ъном, А________
номинальный первичный ток трансформатора 11ном, А_______________
А - модель со встроенной первичной обмоткой
S - трансформатор тока с поворотной шиной
30; 30М; 40; 60; 85; 100; 125; 125B - модели, отличающиеся массой, габаритными размерами и преобразуемыми токами, без встроенной первичной обмотки_________________________________________________
Трансформатор тока
Рисунок 1 - Структурная схема условного обозначения трансформатора
Общий вид трансформаторов представлен на рисунках 2-8. Место нанесения пломбировки и знака утверждения типа указаны на рисунке 4. Место нанесения заводского номера и место пломбировки от несанкционированного доступа представлены на рисунках 5-8.

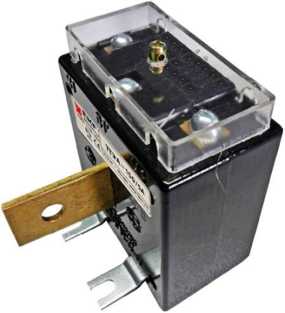

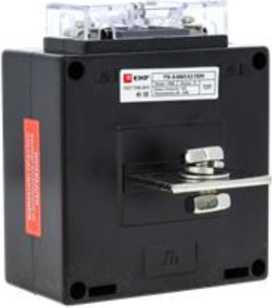

Рисунок 2 - Внешний вид трансформатора ТТЕ-А, без клеммы напряжения

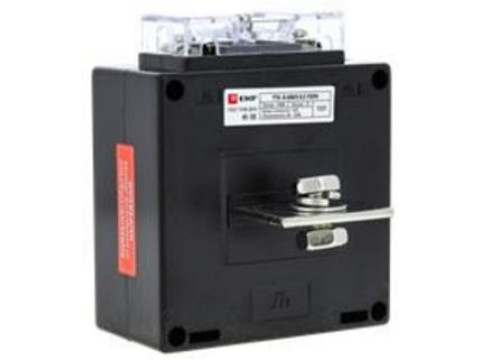

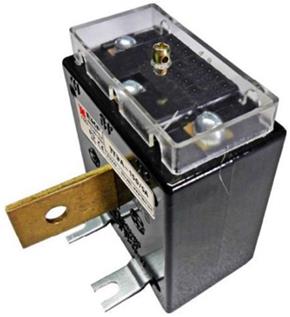

Рисунок 3 - Внешний вид трансформатора ТТЕ-А, с клеммой напряжения под защитной крышкой
Место нанесения знака утверждения типа
1 - место пломбировки

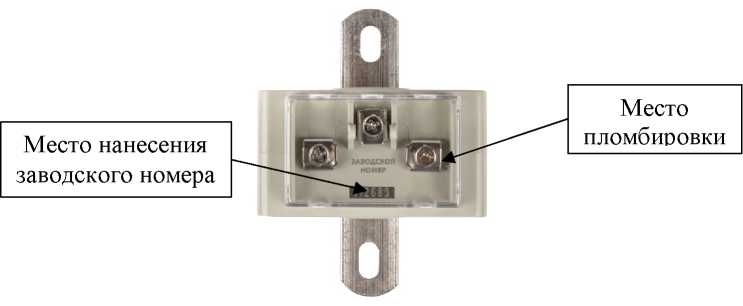

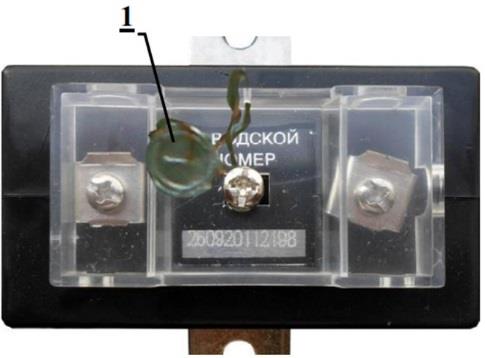

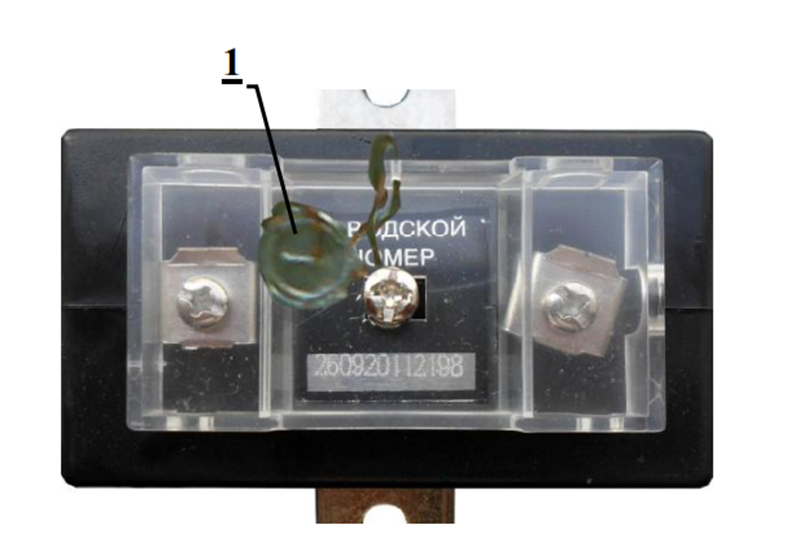

Рисунок 4 - Вид сверху трансформатора ТТЕ-А, место нанесения знака утверждения типа и место пломбировки
Место нанесения заводского номера
ТТЕ-30
ТТЕ-40
Место пломбировки
ТТЕ-60
ТТЕ-85
ТТЕ-100
ТТЕ-125
Место нанесения заводского номера

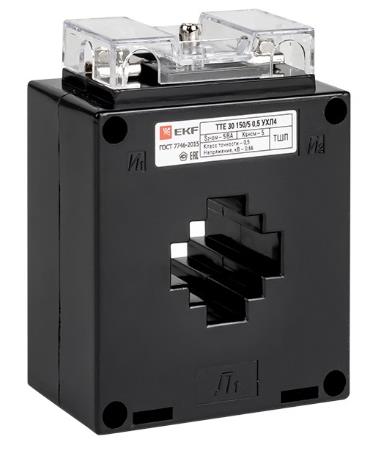

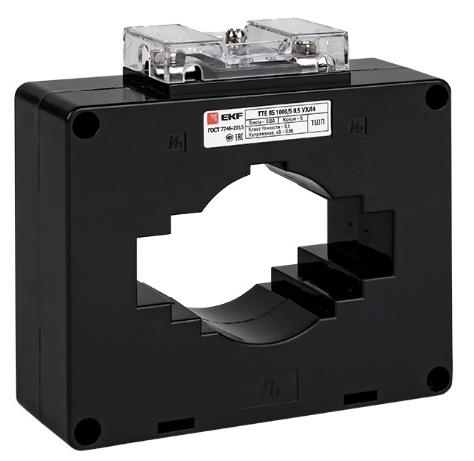

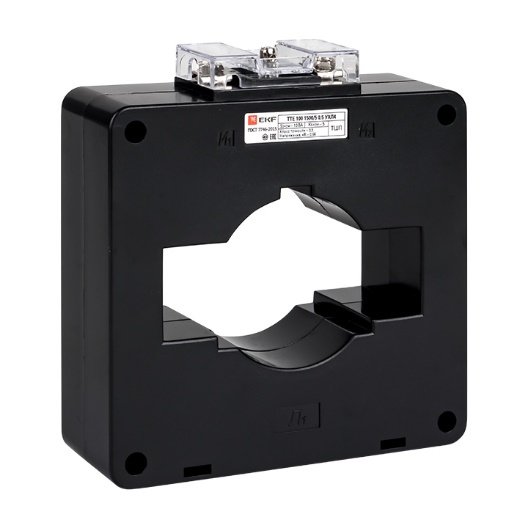

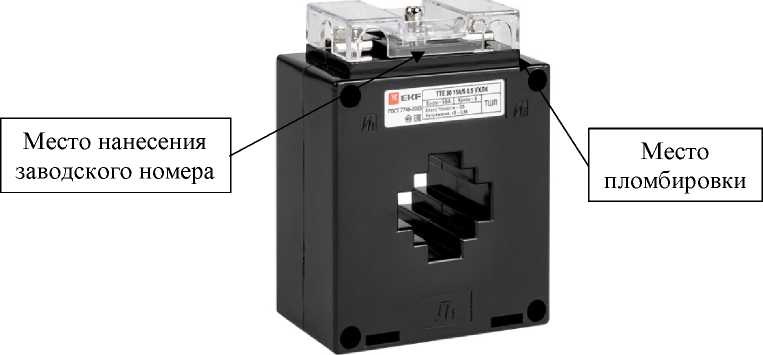

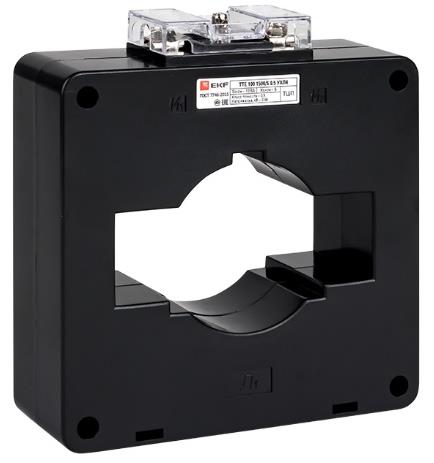

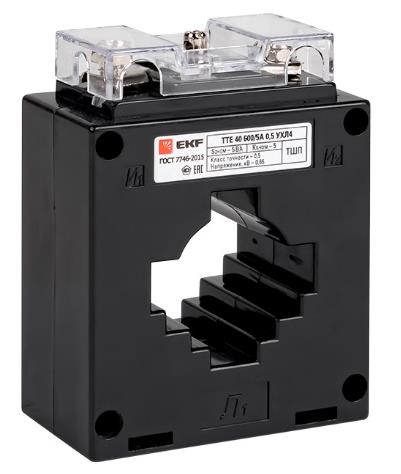

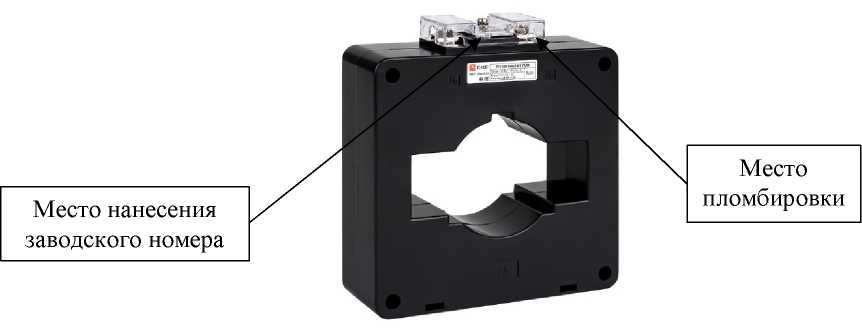

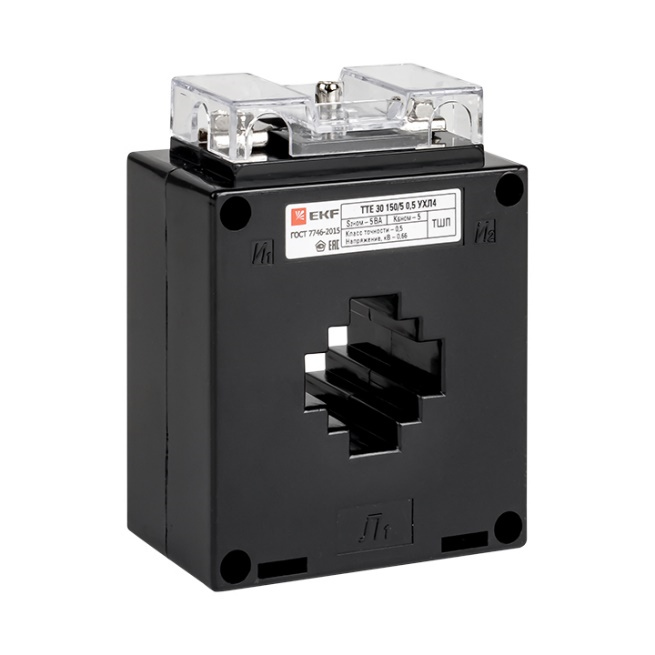

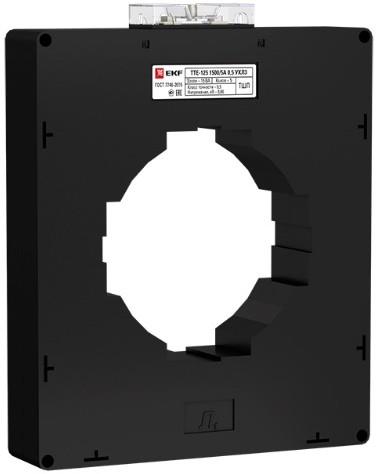

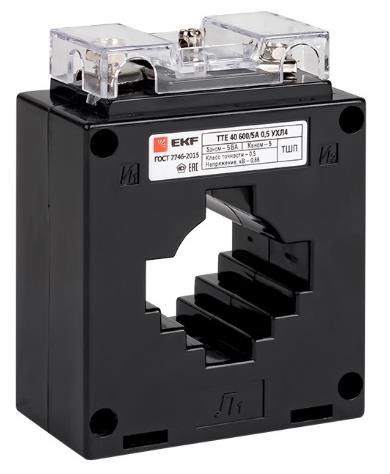

Рисунок 5 - Внешний вид трансформаторов ТТЕ-30, ТТЕ-40, ТТЕ-60, ТТЕ-85, ТТЕ-100, ТТЕ-125, место нанесения заводского номера и место пломбировки

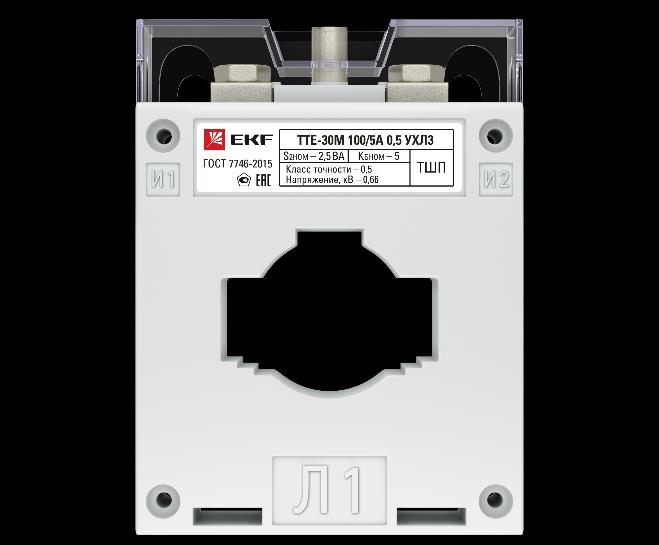

Рисунок 6 - Внешний вид трансформатора ТТЕ-30М, места нанесения заводского номера и место пломбировки
Место нанесения заводского номера
Место пломбировки

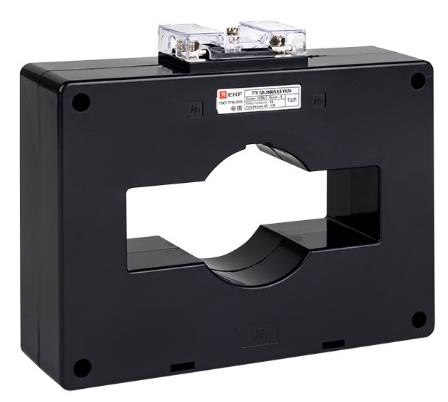

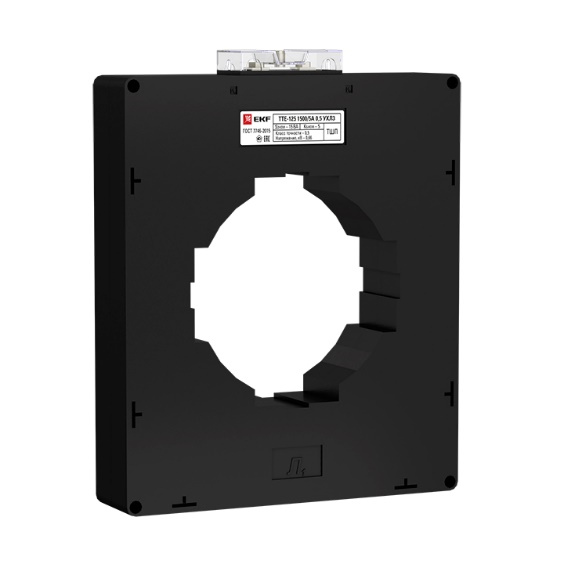

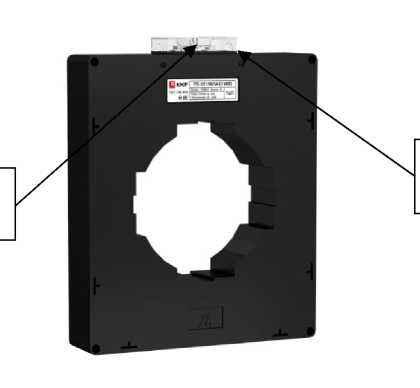

Рисунок 7 - Внешний вид трансформатора ТТЕ-125В, места нанесения заводского номера и место пломбировки

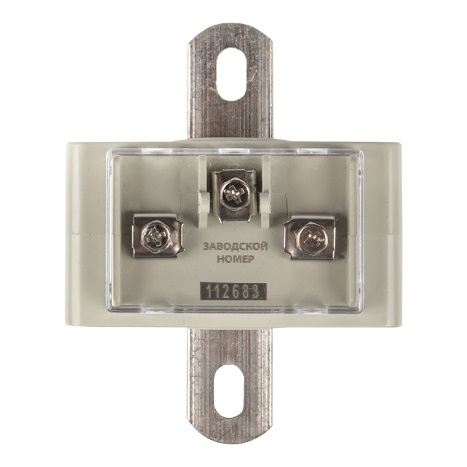

Рисунок 8 - Внешний вид трансформатора ТТЕ-S, места нанесения заводского номера и место пломбировки
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||||||
|
Модификация трансформаторов |
ТТЕ-А |
ТТЕ-30 |
ТТЕ-40 |
ТТЕ-60 |
ТТЕ-85 |
ТТЕ-100 |
ТТЕ-125 |
ТТЕ-30М |
TTE-125B |
TTE-S |
|
Номинальное напряжение трансформатора ином, кВ |
0,66 | |||||||||
|
Наибольшее напряжение трансформатора, кВ |
0,72 | |||||||||
|
Номинальная частота напряжения сети, fmM, Гц |
50 | |||||||||
|
Номинальный первичный ток, А |
5; 10 15; 20; 25 30; 40 50; 60 75; 80 100 120 125 150 200 250 300 400 500 600 750 800 1000 |
100 150 200 250 300 |
100 150 200 250 300 400 500 600 |
300 400 500 600 750 800 1000 |
750 800 1000 |
800 1000 |
100 150 200 250 300 400 |
5; 10 15; 20 30; 40 50 75; 80 100 150 200 250 300 400 500 600 750 800 1000 | ||
|
Наименование характеристики |
Значение | |||||||||
|
Модификация трансформаторов |
ТТЕ-А |
ТТЕ-30 |
ТТЕ-40 |
ТТЕ-60 |
ТТЕ-85 |
ТТЕ-100 |
ТТЕ-125 |
ТТЕ-30М |
TTE-125B |
TTE-S |
|
1200 1500 |
1200 1500 1600 2000 2250 2500 3000 |
1500 1600 2000 2250 2500 3000 4000 5000 |
1500 2000 2500 3000 4000 5000 | |||||||
|
Номинальный вторичный рабочий ток 12ном, А |
5 | |||||||||
|
Номинальная полная мощность вторичной нагрузки 82ном, ВА |
1,25; 2,5; 5; 10; 15 | |||||||||
|
Класс точности |
0,2; 0,2S; 0,5; 0,5S | |||||||||
|
Номинальный коэффициент безопасности Кбном |
5 | |||||||||
|
Испытательное одноминутное напряжение частотой 50 Гц, кВ |
3 | |||||||||
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации | |
|
Диапазон рабочих температур, °C - TTE-A, TTE-30, TTE-60, TTE-30M, TTE-40, TTE-85, TTE-100, TTE-125, ТТЕ-125В; |
от -45 до +50 |
|
- TTE-S |
от -45 до +45 |
|
Относительная влажность при +25 °C, %, не более |
98 |
|
Атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Диапазон температур транспортирования и хранения, °C |
от -50 до +55 |
|
Габаритные размеры и масса | |
|
Масса, кг, не более - TTE-A, TTE-S, TTE-30, TTE-60, TTE-30M |
0,60 |
|
- TTE-40 |
0,38 |
|
- TTE-85 |
0,75; 0,82; 0,89; 0,99; 1,02 |
|
- TTE-100 |
0,80; 0,85; 0,94; 1,10; 1,16 |
|
- TTE-125, ТТЕ-125В |
1,00; 1,15; 1,45; 1,60; 1,90; 2,20 |
|
Габаритные размеры (длинахвысотахширина), мм, не более - ТТЕ-30 |
75x98x42 |
|
- ТТЕ-30М |
60x79x37 |
|
- ТТЕ-40 |
75x98x42 |
|
- ТТЕ-60 |
101x127x42 |
|
- ТТЕ-85 |
128x119x42 |
|
- ТТЕ-100 |
144x152x45 |
|
- ТТЕ-125 |
186x150x48 |
|
- ТТЕ-125В |
190x220x43 |
|
- ТТЕ-А от 5/5А до 300/5А |
87x103x120 |
|
- ТТЕ-А от 400/5А до 500/5А |
87x103x118 |
|
- ТТЕ-А от 600/5А до 1000/5А |
87x103x118 |
|
- ТТЕ-S от 100/5А до 300/5А с клеммой напряжения |
83x103x120 |
|
- ТТЕ-S от 400/5А до 600/5А с клеммой напряжения |
83x103x118 |
|
- ТТЕ-S от 750/5А до 1000/5А с клеммой напряжения |
83x103x118 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
25 |
|
Средняя наработка на отказ, ч, не более |
230000 |
Знак утверждения типа
наносится типографским способом на титульный лист паспорта и методом трафаретной печати со слоем защитного покрытия на табличку на корпусе трансформаторов тока.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество шт./экз. |
|
Трансформатор тока |
TTE; TTE-A |
1 |
|
Держатели для крепления на шине (кроме модификации ТТЕ-А и ТТЕ-S) |
_ |
2 |
|
Держатели для крепления на монтажной панели |
_ |
4 |
|
Винты для крепления на шине (кроме модификации ТТЕ-А) |
_ |
2 |
|
Крепёжная планка для крепления |
_ |
1 |
|
Пластиковые наконечники для винтов |
_ |
2 |
|
Паспорт |
_ |
1 |
|
Упаковочная коробка |
_ |
1 |
Сведения о методах измерений
приведены в разделе 4 «Устройство и принцип действия» руководства по эксплуатации «Трансформаторы тока измерительные на напряжение 0,66 кВ типа ТТЕ».
Нормативные документы
Приказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»
ГОСТ 7746-2015 «Межгосударственный стандарт. Трансформаторы тока. Общие технические условия»
ГОСТ 8.217-2024 «ГСИ. Трансформаторы тока. Методика поверки»
ТУ 271142-122-52681400-2024 Трансформаторы тока измерительные ТТЕ и ТТЕ-А 0,66 кВ. Технические условия
