Резервуары стальные вертикальные цилиндрические РВС-20000
| Номер в ГРСИ РФ: | 73846-19 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | АО "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова"), г. Новокузнецк |
| 73846-19: Описание типа СИ | Скачать | 231.9 КБ |
Резервуары стальные вертикальные цилиндрические РВС-20000 (далее - резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефтепродуктов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 73846-19 |
| Наименование | Резервуары стальные вертикальные цилиндрические |
| Модель | РВС-20000 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | на 4 шт. с зав.№ 1, 2, 3, 4 |
Производитель / Заявитель
АО "Новокузнецкий завод резервуарных металлоконструкций им.Н.Е.Крюкова", г.Новокузнецк
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 5 лет |
| Зарегистрировано поверок | 8 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 8 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 73846-19: Описание типа СИ | Скачать | 231.9 КБ |
Описание типа
Назначение
Резервуары стальные вертикальные цилиндрические РВС-20000 (далее - резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефтепродуктов.
Описание
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему нефтепродукта согласно градуировочной таблице резервуара.
Резервуары представляют собой наземные вертикальные сварные сосуды цилиндрической формы с плоскими днищами и стационарными крышами, оборудованные приемо-раздаточными устройствами и люками. Заполнение и выдача нефтепродуктов производится через приемораздаточные устройства, расположенные в первом поясе каждого из резервуаров.
Резервуары стальные вертикальные цилиндрические РВС-20000 зав. №№ 1, 2, 3, 4 установлены на территории ГПС «Тингута» АО «Транснефть-Приволга», по адресу: 404184, Российская Федерация, Волгоградская обл., Светлоярский район, ст. Тингута, д. 20.
Общий вид резервуаров представлен на рисунках 1 и 2.

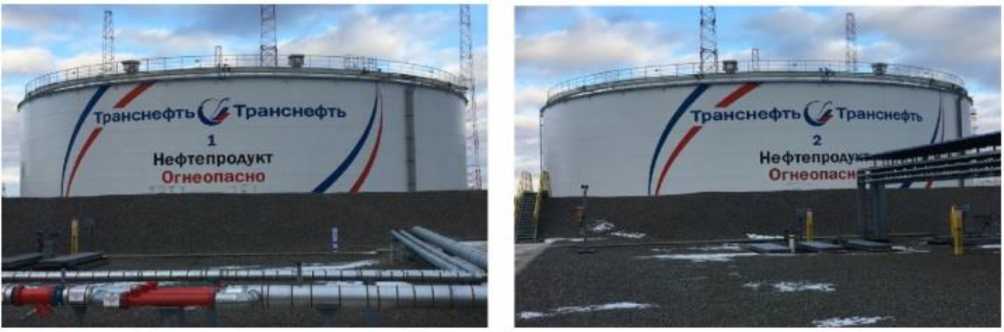

Рисунок 1 - Общий вид резервуаров стальных вертикальных цилиндрических
РВС-20000 зав. №№ 1, 2

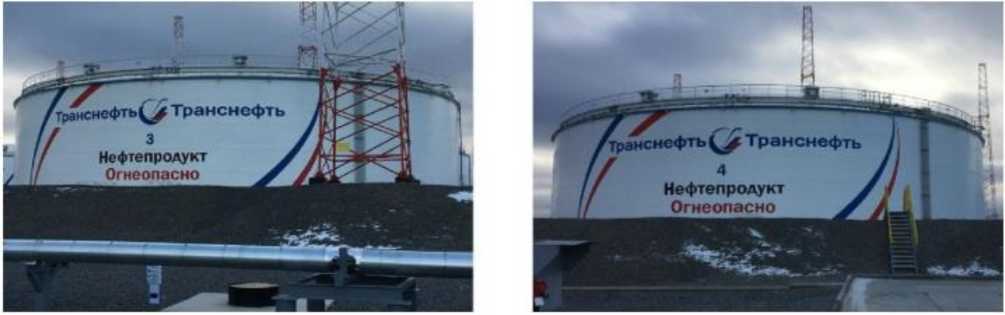

Рисунок 2 - Общий вид резервуаров стальных вертикальных цилиндрических
РВС-20000 зав. №№ 3, 4
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-20000 не предусмотрено.
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
20000 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,1 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Внутренний диаметр, мм |
45600 |
|
Высота цилиндрической части, мм |
11940 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
|
Предельная высота наполнения, мм |
11560 |
|
Срок службы, лет, не менее |
30 |
Знак утверждения типа
наносится на титульный лист паспорта методом печати.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной вертикальный цилиндрический |
РВС-20000 №№ 1, 2, 3, 4 |
4 шт. |
|
Паспорт |
- |
4 экз. |
|
Градуировочная таблица |
- |
4 экз. |
Поверка
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2-го класса точности Р30У2К (регистрационный номер 46391-11);
- рулетка измерительная металлическая 2-го класса точности Р20У2Г (регистрационный номер 46391-11);
- нивелир оптический ADA Ruber-X32 (регистрационный номер 43704-10);
- рейка нивелирная телескопическая RGK TS-5 (регистрационный номер 55346-13);
- толщиномер ультразвуковой Булат 2, (регистрационный номер 46426-11);1
- измеритель влажности и температуры ИВТМ-7 (регистрационный номер 15500-12);
- линейка измерительная металлическая, (регистрационный номер 34854-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и градуировочную таблицу резервуара.
Сведения о методах измерений
ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 07.02.2018 г. № 256 «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки»
Техническая документация АО «НЗРМК им. Крюкова»
