Трансформаторы тока серий TA, TL, TPR, TRS, TU, TUC, TUP
| Номер в ГРСИ РФ: | 73875-19 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "S.A. de Construcciones Industriales (SACI)", Испания |
Трансформаторы тока серий TA, TL, TPR, TRS, TU, TUC, TUP (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока с частотой 50 и 60 Гц.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 73875-19 | ||||||||||||||||||||||||||||||||||||||||||
| Действует | по 30.01.2029 | ||||||||||||||||||||||||||||||||||||||||||
| Наименование | Трансформаторы тока | ||||||||||||||||||||||||||||||||||||||||||
| Модель | серий TA, TL, TPR, TRS, TU, TUC, TUP | ||||||||||||||||||||||||||||||||||||||||||
| Модификации |
На испытания представлены: TA80PR TL4 TUP60R TU40CP TA36P TU40 TU100RTC TA135P TU50PS TU40RS TU3BAP TU125PS TPR125 |
||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№899 от
12.05.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 4492aa6f-901d-87f1-1429-2d56a5446a4b | ||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Фирма «S.A. de Construcciones Industriales (SACI)», ИСПАНИЯ, 15, Aragoneses St., 28108 Alcobendas - Madrid
ИСПАНИЯ
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.217-2024 ГСИ. Трансформаторы тока. Методика поверки. Действие МП распространяется на все СИ, находящиеся в эксплуатации.
(с 12.05.2026)
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
(по 12.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 704 (100%) |
| Неуспешных поверок (СИ непригодно) | 3 (0 %) |
| Актуальность информации | 24.05.2026 |
Поверители
Скачать
|
73875-19: Описание типа
2019-73875-19.pdf
|
Скачать | 778.7 КБ | |
|
73875-19: Методика поверки
2021-mp73875-19.pdf
|
Скачать | 68.3 КБ | |
|
73875-19: Описание типа
2026-73875-19.pdf
|
Скачать | 673 КБ |
Описание типа
Назначение
Трансформаторы тока серий TA, TL, TPR, TRS, TU, TUC, TUP (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока с частотой 50 и 60 Гц.
Описание
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее по тексту - ЭДС) переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.
Трансформаторы тока по виду изоляции - в пластмассовом или литом корпусе. По числу ступеней трансформации - одноступенчатые, с одной вторичной обмоткой - для измерений и учета или для защиты. С одним коэффициентом трансформации.
Модификации трансформаторов различаются конструктивным исполнением, метрологическими характеристиками, габаритными размерами и массой.
Трансформаторы отдельных модификаций могут как иметь первичную обмотку, выполненную в виде встроенной шины, так и не иметь её. В этом случае первичной обмоткой служит кабель или шина, пропущенная через окно трансформатора. Окно магнитопровода может иметь круглое или прямоугольное сечение.
Вторичная обмотка трансформаторов намотана на тороидальный магнитопровод и заключена в пластмассовый или литой корпус, который защищает внутренние части от механических повреждений и проникновения влаги. Выводы вторичной обмотки подключены к клеммникам, закрепленным на корпусе трансформаторов, и закрывающимся пломбируемой прозрачной пластиковой крышкой с целью ограничения доступа к измерительной цепи.
Заводской номер наносится на табличку технических данных любым технологическим способом в виде цифрового или буквенно-цифрового кода.
Общий вид трансформаторов с указанием мест ограничения доступа к местам настройки (регулировки) (для модификаций, где оно предусмотрено), нанесения знака поверки (для модификаций, где оно предусмотрено) представлены на рисунке 1. Пример таблички технических данных с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 2. Способ ограничения доступа к местам настройки (регулировки) - пломба от завода изготовителя.
Места пломбировки
Места нанесения знака поверки
Трансформаторы серии TA модификаций TA30R, TA60R, TA80R, TA100R, TA125R, TA160R
Трансформаторы серии TA модификаций TA30P, TA30PR, TA60P, TA60PR, TA80P, TA80PR, TA100P,
TA125P, TA160P
Места пломбировки
Места нанесения знака поверки

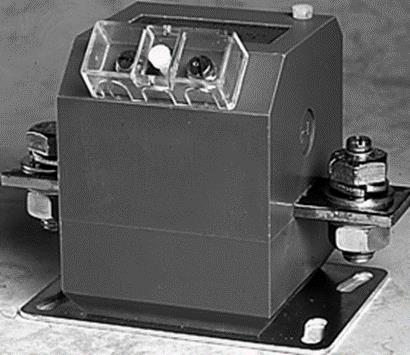

Трансформаторы серии TL модификаций Трансформаторы серии TRS
TL2, TL3, TL4 модификаций TRS2, TRS3, TRS4, TRS5
Места пломбировки

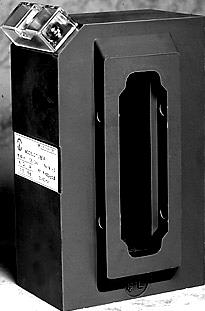

Трансформаторы серии TPR модификаций Трансформаторы серии TU модификаций
TPR60, TPR80, TPR100, TPR125
TU3R, TU3bR, TU50R, TU3PR
Места пломбировки
Места нанесения знака поверки

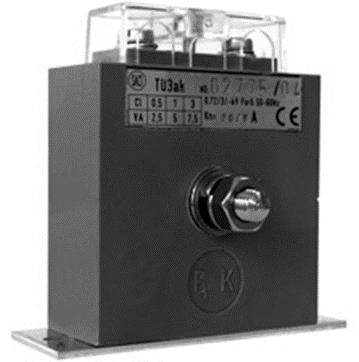

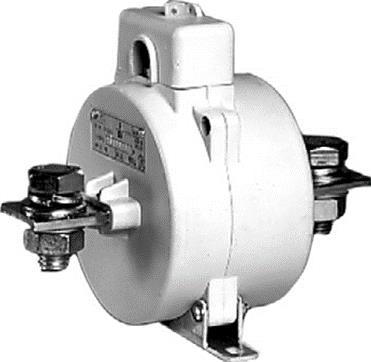

Трансформаторы серии TU модификаций TU3ba, TU3B, TU3bc
Трансформаторы серии TU модификации TU3aR
Места пломбировки
Места нанесения знака поверки

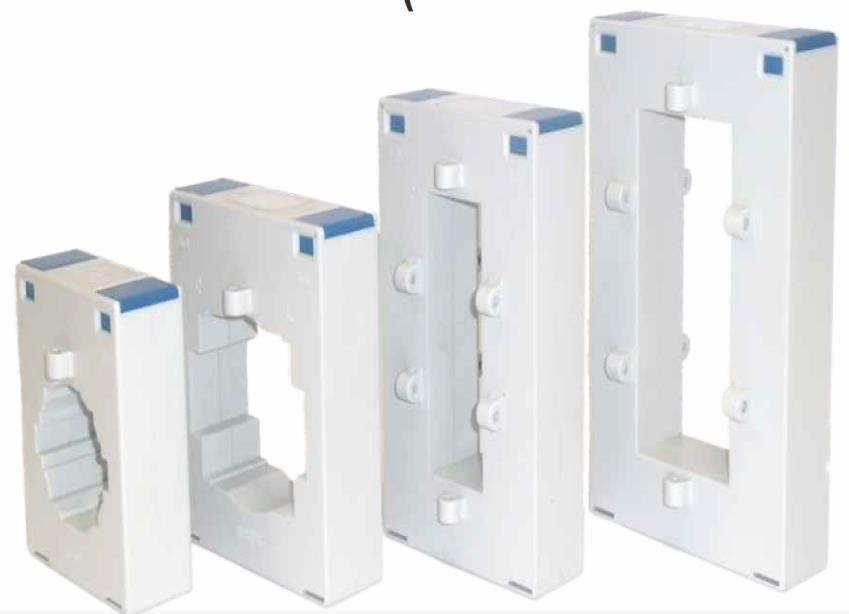

Трансформаторы серии TU
модификаций TU30R, TU60R, TU80R, TU100R, TU125R, TU160R
Трансформаторы серии TU модификаций
TU80RS, TU100RS, TU125RS
Места пломбировки
Места нанесения знака поверки
Трансформаторы серии TU модификаций TU40RS, TU60RS, TU40RSD
Трансформаторы серии TU модификаций TU100RT, TU125RT
Трансформаторы серии TU модификаций TU100RTC, TU125RTC
Место нанесения знака поверки

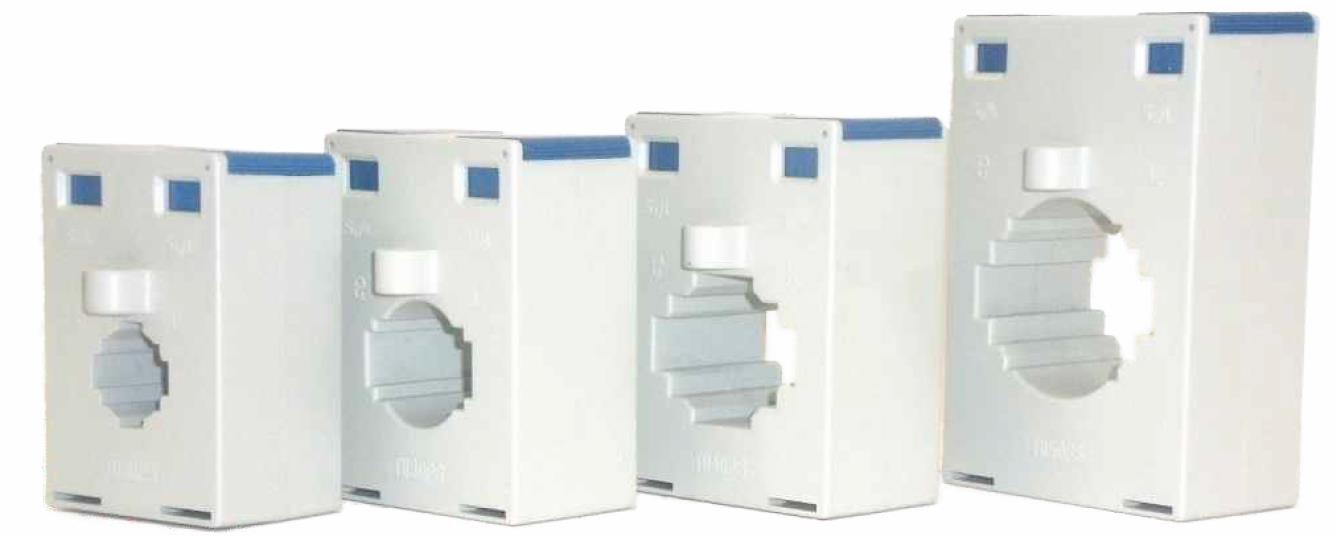

Трансформаторы серии TU модификаций TU20PS, TU30PS, TU40PS, TU50PS
Трансформаторы серии TU модификаций TU20PS-3, TU30PS-3
Трансформаторы серии TU модификаций TU60PS, TU80PS, TU100PS, TU125PS
Место нанесения
знака поверки
Места пломбировки
Места нанесения знака поверки

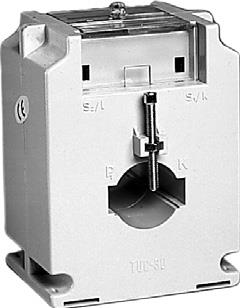

Трансформаторы серии TUC модификации TUC30

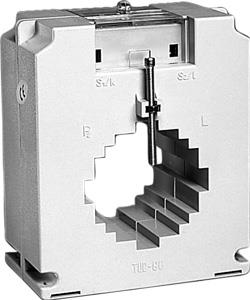

Трансформаторы серии TUC модификаций TUC40, TUC50, TUC60, TUC80
Места нанесения
знака поверки
Место пломбировки
Трансформаторы серии TUP модификации TUP20RC
Трансформаторы серии TUP модификаций TUP20R, TUP60R, TUP95R
Трансформаторы серии TU модификации TU3BAP, TU3BP, TU3BCP
Трансформаторы серии TA модификаций TA70P, TA85P, TA135P
Трансформаторы серии TU модификации TU40CP, TU3AP
Трансформаторы серии TU модификации TU100PSH

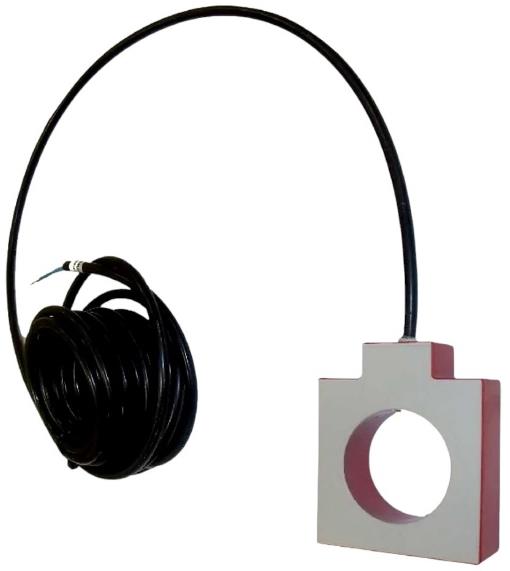

Трансформаторы серии TA модификации TA60RI
Трансформаторы серии TU модификации TU60PRI

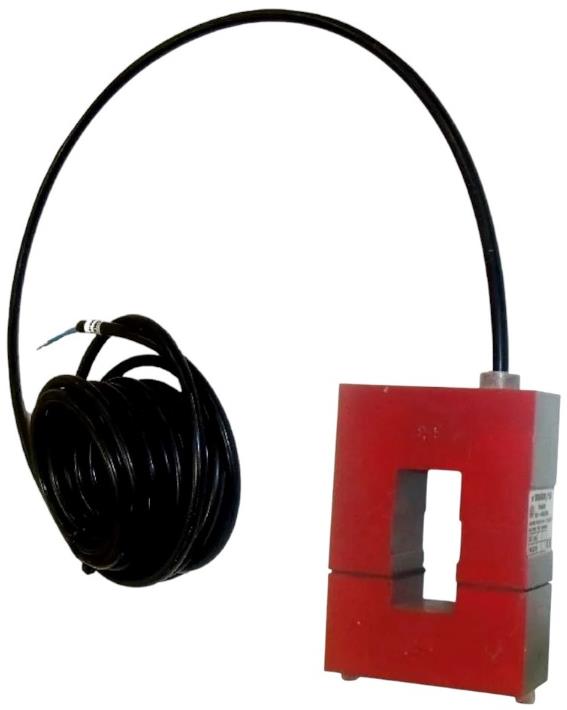

Трансформаторы серии TUP модификации TUP50PR

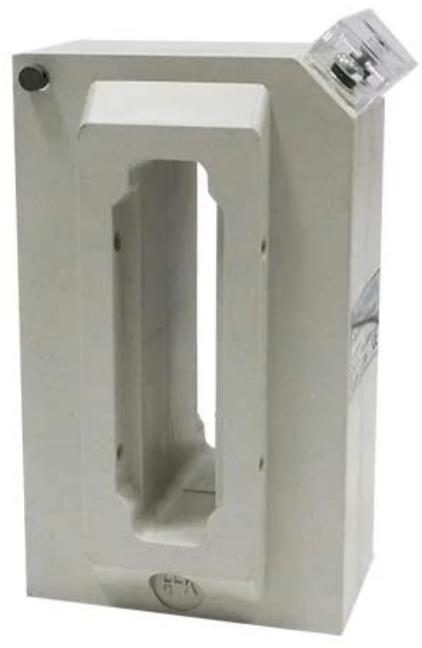

Трансформаторы серии TU модификации TU40GI

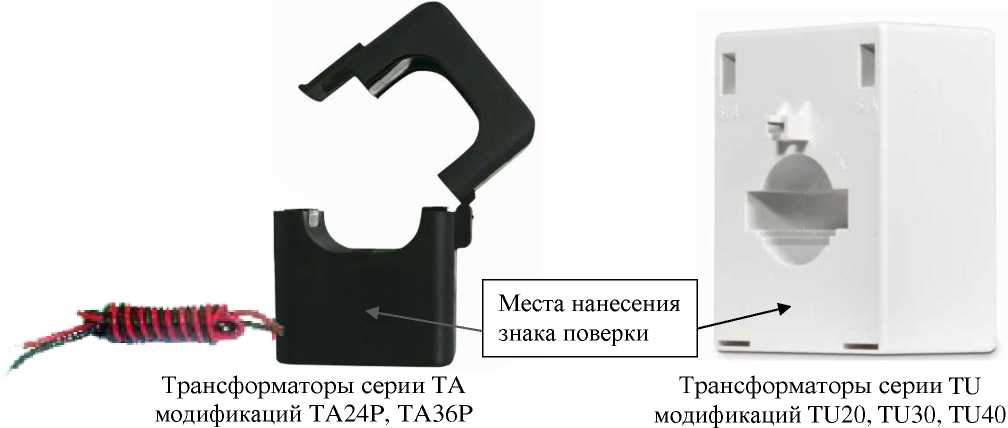

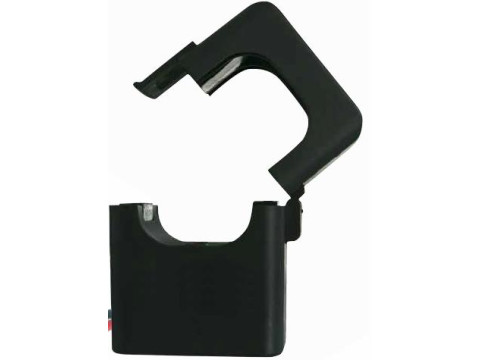

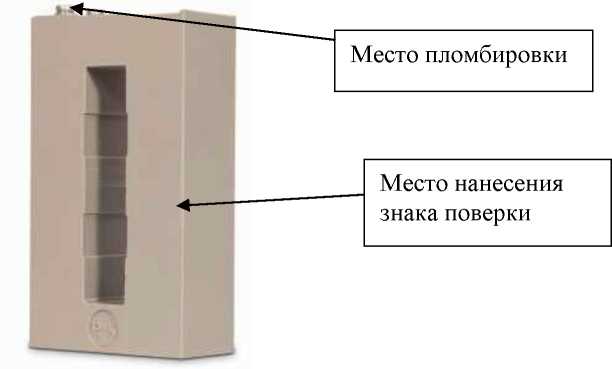

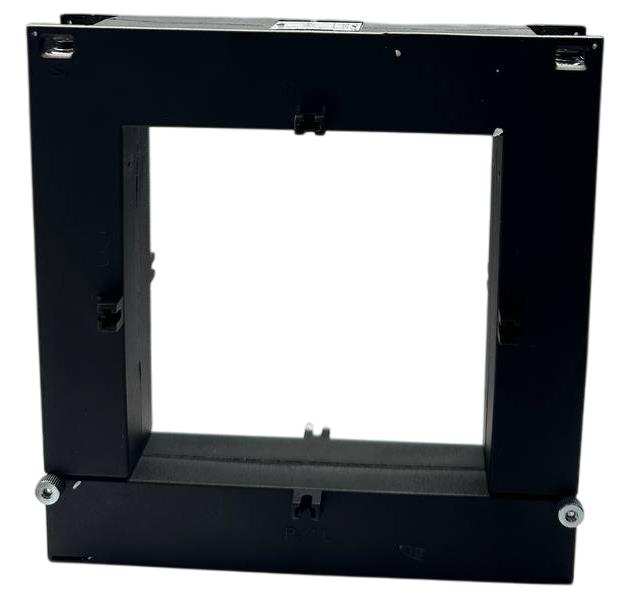

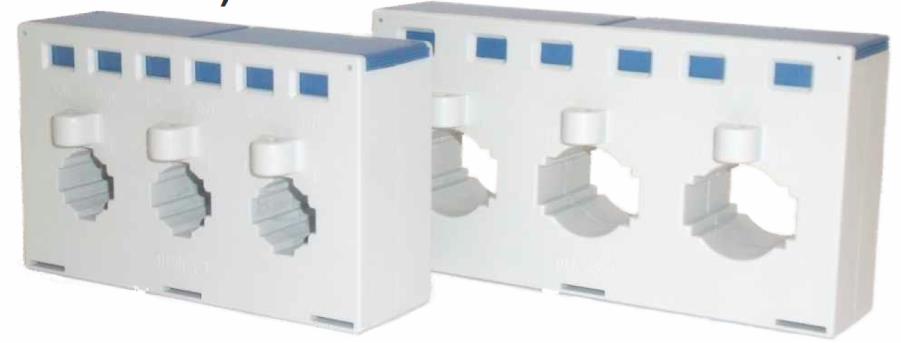

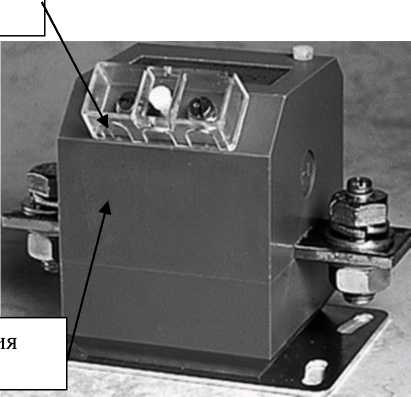

Рисунок 1 - Общий вид трансформаторов с указанием мест ограничения доступа к местам настройки (регулировки) (для модификаций, где оно предусмотрено), нанесения знака поверки (для модификаций, где оно предусмотрено)
Место нанесения
заводского номера
Место нанесения
знака утверждения типа

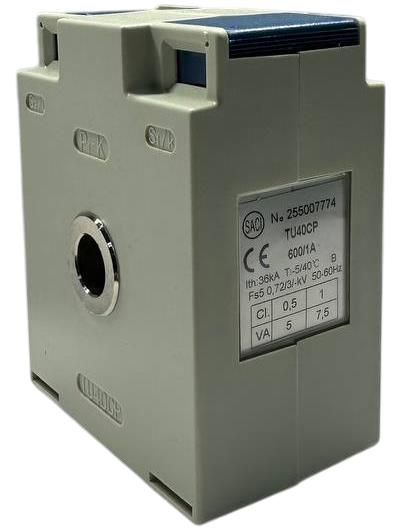

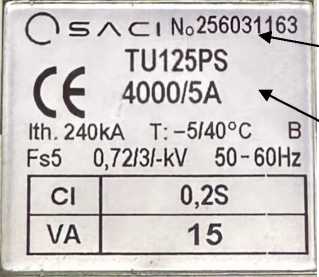

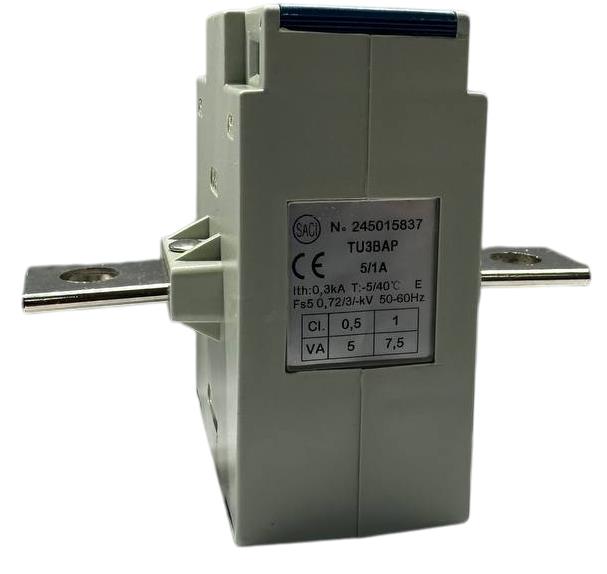

Рисунок 2 - Пример таблички технических данных трансформаторов с указанием места нанесения заводского номера, места нанесения знака утверждения типа
Технические характеристики
Таблица 1 - Метрологические и технические характеристики трансформаторов серии TA модификаций TA30R, TA60R, TA80R, TA100R,
TA125R, TA160R
|
Характеристика |
Значение для модификации | |||||
|
TA30R |
TA60R |
TA80R |
TA100R |
TA125R |
TA160R | |
|
Номинальное напряжение, кВ |
0,66 | |||||
|
Наибольшее рабочее напряжение, кВ |
0,72 | |||||
|
Номинальный первичный ток, А |
100; 150; 200; 250; 300; 400 |
250; 300; 400;500; 600; 750; 800;1000 |
250; 300; 400; 500; 600; 750; 800;1000 |
250; 300; 400; 500;600; 750; 800;1000; 1200;1250; 1500;1600; 2000 |
500;600;750; 800;1000; 1200; 1250; 1500;1600; 2000;2500; 3000 |
500;600;750; 800;1000;1200; 1250;1500; 1600; 2000;2500; 3000; 4000;5000; 6000 |
|
Номинальный вторичный ток, А |
1; 5 | |||||
|
Классы точности вторичных обмоток для измерений и учета |
0,2S; 0,2; 0,5S; 0,5; 1; 3 | |||||
|
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений и учета, не более |
5 | |||||
|
Номинальная вторичная нагрузка S2hom с коэффициентом мощности cos ф2=0,8, В^А - для класса точности 0,2S - для класса точности 0,2 - для класса точности 0,5 S |
--- |
--- |
5 5; 7,5 5; 7,5; 10 |
5; 7,5; 10 5; 7,5; 10; 15 5; 7,5; 10; 15; 20 |
5; 7,5; 10; 15 5; 7,5; 10; 15; 20 5; 7,5; 10; 15; 20; 25; 30 |
5; 7,5; 10; 15; 20 5; 7,5; 10; 15; 20 5; 7,5; 10; 15; 20; 25; 30 |
|
Характеристика |
Значение для модификации | |||||
|
TA30R |
TA60R |
TA80R |
TA100R |
TA125R |
TA160R | |
|
- для класса точности 0,5 |
- |
5; 7,5; 10 |
5; 7,5; 10 |
5; 7,5; 10; 15; |
5; 7,5; 10; 15; |
5; 7,5; 10; 15; 20; |
|
20 |
20; 25; 30 |
25; 30 | ||||
|
- для класса точности 1 |
5 |
5; 7,5; 10; 15 |
5; 7,5; 10; 15 |
5; 7,5; 10; 15; |
5; 10; 20; 30; |
5; 10; 20; 30; 45 |
|
20; 30 |
45 | |||||
|
- для класса точности 3 |
5; 6;10 |
5; 7,5; 15; 20 |
5; 7,5; 15; 20 |
5; 7,5; 15; 20; |
5; 7,5; 15; 20; |
5; 7,5; 10; 20; 30; |
|
30; 45 |
30; 45; 60 |
45; 60 | ||||
|
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=1, В-А - для класса точности 0,2S |
1 |
1,5 |
1; 2; 3,5 |
1; 2; 3,5 |
2; 3,5 |
1; 2; 3,5 |
|
- для класса точности 0,2 |
1; 1,5 |
1,5 |
1,5; 2,5; 3,5 |
1,5; 2,5; 3,5 |
2,5; 3,5 |
2,5; 3,5 |
|
- для класса точности 0,5 S |
2,5; 3,75 |
2,5; 3,75 |
2,5; 3,75 |
2,5; 3,75 |
5 |
2,5; 3,75 |
|
- для класса точности 0,5 |
2,5; 3,75 |
1; 2; 2,5; |
1; 2; 2,5; |
1; 2; 2,5; 3,75; |
5 |
2,5; 3,75; 5 |
|
3,75; 5 |
3,75; 5 |
5 | ||||
|
- для класса точности 1 |
2,5; 3,75; 4; 5 |
2,5; 3,75; 5 |
2,5; 3,75; 5 |
2,5; 3,75; 5 |
5 |
3,75 |
|
- для класса точности 3 |
3; 3,75; 4; 5 |
3,75; 5 |
3,75; 5 |
3,75; 5 |
- |
- |
|
Габаритные размеры (длина^ширинахвысота), мм, не более |
90x66x114 |
100x66x139 |
120x66x159 |
150x66x181 |
150x66x204 |
150x66x239 |
|
Масса, кг, не более |
0,95 |
1,80 |
1,35 |
1,50 |
2,05 |
2,24 |
Таблица 2 - Метрологические и технические характеристики трансформаторов серии TA модификаций TA30P, TA60P, TA80P, TA100P, TA125P,
TA160P
|
Характеристика |
Значение для модификации | |||||
|
TA30P |
TA60P |
TA80P |
TA100P |
TA125P |
TA160P | |
|
Номинальное напряжение, кВ |
0,66 | |||||
|
Наибольшее рабочее напряжение, кВ |
0,72 | |||||
|
Номинальный первичный ток, А |
100; 150; 200;250; 300;400 |
250; 300; 400; 500; 600; 750; 800;1000 |
250; 300; 400; 500; 600;750; 800;1000 |
250; 300; 400; 500; 600; 750; 800;1000; 1200;1250; 1500;1600; 2000 |
500; 600; 750;800; 1000;1200; 1250; 1500; 1600;2000; 2500;3000 |
100; 150; 200; 250; 300;400; 500;600;750; 800;1000; 1200;1250; 1500;1600; 2000;2500; 3000; 4000; 5000 |
|
Номинальный вторичный ток, А |
1; 5 | |||||
|
Классы точности вторичных обмоток для измерений и учета |
0,2S; 0,2; 0,5S; 0,5; 1; 3 | |||||
|
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений и учета, не более |
5 | |||||
|
Номинальная вторичная нагрузка S2hom с коэффициентом мощности cos ф2=0,8, ВА - для класса точности 0,2S - для класса точности 0,2 |
-- |
-- |
5 5; 7,5 |
5; 7,5; 10 5; 7,5; 10; 15 |
5; 7,5; 10; 15 5; 7,5; 10; 15; 20 |
5; 7,5; 10; 15 5; 7,5; 10; 15; 20 |
|
Характеристика |
Значение для модификации | |||||
|
TA30P |
TA60P |
TA80P |
TA100P |
TA125P |
TA160P | |
|
- для класса точности 0,5S - для класса точности 0,5 - для класса точности 1 - для класса точности 3 |
- 5 3; 5; 10 |
- 5; 7,5; 10 5; 7,5; 10; 15 5; 7,5; 15; 20 |
5; 7,5; 10 5; 7,5; 10 5; 7,5; 10; 15 5; 7,5; 15; 20 |
5; 7,5; 10; 15; 20 5; 7,5; 10; 15; 20 5; 7,5; 10; 15; 20; 30 5; 7,5; 15; 20; 30; 45 |
5; 7,5; 10; 15; 20; 25; 30 5; 7,5; 10; 15; 20; 25; 30 5; 10; 20; 30; 45 5; 7,5; 15; 20; 30; 45; 60 |
5; 7,5; 10; 15; 20; 25; 30 5; 7,5; 10; 15; 20; 25; 30 5; 10; 20; 30; 45 5; 7,5; 10; 20; 30; 45; 60 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф2=1, В'А - для класса точности 0,2S - для класса точности 0,2 - для класса точности 0,5S - для класса точности 0,5 - для класса точности 1 - для класса точности 3 |
1 1; 1,5 2,5; 3,75 2,5; 3,75 2,5; 3,75; 4; 5 5 |
1,5 1,5 2,5; 3,75 1; 2; 2,5; 3,75; 5 2,5; 3,75; 5 5 |
1; 2; 3,5 1,5; 2,5; 3,5 2,5; 3,75 1; 2; 2,5; 3,75; 5 2,5; 3,75; 5 5 |
1; 2; 3,5 1,5; 2,5; 3,5 2,5; 3,75 1; 2; 2,5; 3,75; 5 2,5; 3,75; 5 5 |
2; 3,5 2,5; 3,5 5 5 5 - |
1; 2; 3,5 2,5; 3,5 2,5; 3,75 2,5; 3,75; 5 3,75; 5 - |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
90х52,5х 106 |
100x52,5 х136 |
120x52,5 х156 |
150x52,5 х178 |
150х52,5 х201 |
150х52,5 х236 |
|
Масса, кг, не более |
0,80 |
1,20 |
1,30 |
1,70 |
1,80 |
2,00 |
аблица 3 - Метрологические и технические характеристики трансформаторов модификаций TA24P, TA36P
|
Характеристика |
Значение для модификации | |
|
TA24P |
TA36P | |
|
Номинальное напряжение, кВ |
0,66 | |
|
Наибольшее рабочее напряжение, кВ |
0,72 | |
|
Номинальный первичный ток, А |
100; 200; 300; 400; 500; 600 |
100; 200; 300; 400; 500; 600 |
|
Номинальный вторичный ток, А |
1; 5 | |
|
Классы точности вторичных обмоток для измерений и учета |
0,5; 1 | |
|
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений и учета, не более |
5 | |
|
Номинальная вторичная нагрузка S2hom с коэффициентом мощности cos ф2=0,8, ВА - для класса точности 0,5 - для класса точности 1 |
-- |
5 5; 7,5; 10 |
|
Номинальная вторичная нагрузка S2hom с индуктивно-активным коэффициентом мощности cos ф2=1, В-А - для класса точности 0,5 - для класса точности 1 |
1 1; 1,5 |
1; 2,5; 5 1; 1,5; 5 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
46x35x65 |
57,5x41,5x85 |
|
Масса, кг, не более |
0,26 |
0,46 |
Таблица 4 - Метрологические и технические характеристики трансформаторов модификаций TL2, TL3, TL4
|
Характеристика |
Значение для модификации | ||
|
TL2 |
TL3 |
TL4 | |
|
Номинальное напряжение, кВ |
0,66 | ||
|
Наибольшее рабочее напряжение, кВ |
0,72 | ||
|
Номинальный первичный ток, А |
750; 800; 1000; 1200; 1250; 1500; 1600; 2000; 2500 |
1500; 1600; 2500;3000 |
2000; 2500; 3000; 4000; 5000; 6000 |
|
Номинальный вторичный ток, А |
1; 5 | ||
|
Характеристика |
Значение для модификации | ||
|
TL2 |
TL3 |
TL4 | |
|
Классы точности вторичных обмоток: - для измерений и учета - для защиты |
0,2S; 0,2; 0,5S; 0,5; 1; 3 5Р;10Р | ||
|
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений |
5 | ||
|
и учета, не более | |||
|
Номинальная предельная кратность вторичных обмоток для защиты Кбном |
10 | ||
|
Номинальная вторичная нагрузка S2hom с индуктивно-активным коэффициентом | |||
|
мощности cos ф2=0,8, В-А | |||
|
- для класса точности 0,2S |
5 |
5; 10 |
5; 10;15 |
|
- для класса точности 0,2 |
5; 7,5; 10 |
10; 15 |
15 |
|
- для класса точности 0,5S |
5; 10;15 |
10; 15 |
15; 20 |
|
- для класса точности 0,5 |
10; 15; 20; 30 |
10; 15; 25; 30 |
10; 20; 30 |
|
- для класса точности 1 |
20; 30; 60 |
20; 25; 30 |
20; 30; 60 |
|
- для класса точности 3 |
30; 60 |
30; 40; 60 |
30 |
|
- для класса точности 5Р |
5 |
- |
5 |
|
- для класса точности 10Р |
- |
10 |
10 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф2=1, В-А - для класса точности 1 |
5 |
- |
5 |
|
Габаритные размеры (длина^ширинахвысота), мм, не более |
94x66x178 |
114x71x210 |
156x78x224 |
|
Масса, кг, не более |
0,86 |
1,30 |
1,73 |
Таблица 5 - Метрологические и технические характеристики трансформаторов модификаций TPR60, TPR80, TPR100, TPR125
|
Характеристика |
Значение для модификации | |||
|
TPR60 |
TPR80 |
TPR100 |
TPR125 | |
|
Номинальное напряжение, кВ |
0,66 | |||
|
Наибольшее рабочее напряжение, кВ |
0,72 | |||
|
Характеристика |
Значение для модификации | |||
|
TPR60 |
TPR80 |
TPR100 |
TPR125 | |
|
Номинальный первичный ток, А |
100; 150; 200; 250; 300; 400; 500; 600; 750;800;1000 |
250; 300; 400; 500; 600; 750; 800; 1000; 1200; 1250; 1500; 1600; 2000 |
500; 600; 750; 800; 1000; 1200; 1250; 1500; 1600; 2000; 2500; 3000; 4000; 5000 |
1000; 1200; 1250; 1500; 1600; 2000; 2500; 3000; 4000; 5000 |
|
Номинальный вторичный ток, А |
1; 5 | |||
|
Класс точности вторичных обмоток для защиты |
5Р;10P | |||
|
Номинальная предельная кратность вторичных обмоток для защиты КБном |
10; 20 | |||
|
Номинальная вторичная нагрузка S2hom с индуктивно-активным коэффициентом мощности cos ф2=0,8, В-А |
5; 7; 10; 12; 15; 20; 25; 30; 38; 40; 50; 60: 75; 80;100 |
5; 7; 10; 12; 15; 18; 20; 22; 28; 30; 35; 45; 48; 73; 97 |
7; 8; 10; 12; 15; 17; 20; 25; 30; 35; 40; 45; 60; 65; 70; 80; 120 |
10; 15; 20; 25; 30; 35; 40; 50; 70 |
|
Номинальная вторичная нагрузка S2hom с коэффициентом мощности cos ф2=1, В-А |
5 |
5 |
- |
- |
|
Габаритные размеры (длина^ширина^высота), мм, не более |
185x80x211 |
205x60x231 |
225x60x251 |
250x60x276 |
|
Масса, кг, не более |
10,50 |
7,70 |
7,70 |
9,70 |
Таблица 6 - Метрологические и технические характеристики трансформаторов модификаций TRS2, TRS3, TRS4, TRS5
|
Характеристика |
Значение для модификации | |||
|
TRS2 |
TRS3 |
TRS4 |
TRS5 | |
|
Номинальное напряжение, кВ |
0,66 | |||
|
Наибольшее рабочее напряжение, кВ |
0,72 | |||
|
Номинальный первичный ток, А |
от 5 до 30 | |||
|
Номинальный вторичный ток, А |
1; 5 | |||
|
Класс точности вторичных обмоток для измерений и учета |
0,5 | |||
|
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений и учета, не более |
5 | |||
|
Характеристика |
Значение для модификации | |||
|
TRS2 |
TRS3 |
TRS4 |
TRS5 | |
|
Номинальная вторичная нагрузка S2hom с индуктивноактивным коэффициентом мощности cos ф2=0,8, В^А |
10 | |||
|
Габаритные размеры (длинахширинахвысота), мм, не более |
135х60х109 |
135x60x109 |
185x60x109 |
185x60x109 |
|
Масса, кг, не более |
1,2 |
1,27 |
1,7 |
1,8 |
Таблица 7 - Метрологические и технические характеристики трансформаторов модификаций TU3ba, TU3B, TU3bc
|
Характеристика |
Значение для модификации | ||
|
TU3ba |
TU3B |
TU3bc | |
|
Номинальное напряжение, кВ |
0,66 | ||
|
Наибольшее рабочее напряжение, кВ |
0,72 | ||
|
Номинальный первичный ток, А |
5; 10; 15; 20; 25; 30; 40; 50; 60; 75 |
5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 100; 125; 150 |
5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 100; 125;150 |
|
Номинальный вторичный ток, А |
1; 5 | ||
|
Классы точности вторичных обмоток для измерений и учета |
0,5; 1; 3 | ||
|
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений и учета, не более |
5 | ||
|
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, В-А - для класса точности 0,5 - для класса точности 1 - для класса точности 3 |
-5 - |
10 20 30 |
15 25 40 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф2=1, В^А - для класса точности 1 |
5 |
- |
- |
|
Габаритные размеры (длинаxширинаxвысота), мм, не более |
115x77x104 |
126x77x104 |
137x77x104 |
|
Масса, кг, не более |
0,54 |
0,62 |
0,65 |
Таблица 8 - Метрологические и технические характеристики трансформаторов модификаций TU20, TU30, TU40
|
Характеристика |
Значение для модификации | ||
|
TU20 |
TU30 |
TU40 | |
|
Номинальное напряжение, кВ |
0,66 | ||
|
Наибольшее рабочее напряжение, кВ |
0,72 | ||
|
Номинальный первичный ток, А |
30; 40; 50; 60; 75; 100; 125; 150; 200;250 |
100; 125; 150; 200; 250; 300; 400; 500; 600 |
50; 60; 75; 100; 125; 150; 200; 250; 300; 400; 500; 600; 750; 800; 1000 |
|
Номинальный вторичный ток, А |
1; 5 | ||
|
Классы точности вторичных обмоток для измерений и учета |
0,2S; 0,2; 0,5S; 0,5; 1; 3 | ||
|
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений и учета, не более |
5 | ||
|
Номинальная вторичная нагрузка S2hom с индуктивно-активным коэффициентом мощности cos ф2=0,8, ВА - для класса точности 0,2S - для класса точности 0,2 - для класса точности 0,5S - для класса точности 0,5 - для класса точности 1 - для класса точности 3 |
-- - 5 5; 10 5; 10;15 |
-- - 5 5 5; 10 |
5; 10 5 5; 10 5; 10;15 3; 5; 10; 15; 20 5; 10; 15; 20; 30 |
|
Номинальная вторичная нагрузка S2hom с коэффициентом мощности cos ф2=1, В-А - для класса точности 0,5 - для класса точности 1 - для класса точности 3 |
5 1; 2,5; 5 1; 2; 2,5; 5 |
2,5; 5 2,5; 5 2,5; 5 |
1; 2,5; 5 2; 5 2; 5 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
56x48,5x74 |
60x51,5x79 |
71x61x96 |
|
Масса, кг, не более |
0,48 |
0,51 |
0,52 |
аблица 9 - Метрологические и технические характеристики трансформаторов модификаций TU3aR, TU3bR, TU3R, TU50R, TU3PR
|
Характеристика |
Значение |
для модификации | |||
|
TU3aR |
TU3bR |
TU3R |
TU50R |
TU3PR | |
|
Номинальное напряжение, кВ |
0,66 | ||||
|
Наибольшее рабочее напряжение, кВ |
0,72 | ||||
|
Номинальный первичный ток, А |
5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 100; 125; 150; 200; 250; 300 |
5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 100; 125; 150; 200 |
50; 60; 75; 100; 125; 150; 200; 250; 300; 400; 500; 600 |
400; 500; 600; 750; 800 |
50; 60; 75; 100; 125; 150; 200; 250; 300; 400 |
|
Номинальный вторичный ток, А |
1; 5 | ||||
|
Классы точности вторичных обмоток: - для измерений и учета - для защиты |
0,5; 1 - |
0,5; 0,5S; 1 - |
0,5; 1 5Р;10Р |
- 5Р; 10Р | |
|
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений и учета, не более |
5 | ||||
|
Номинальная предельная кратность вторичных обмоток для защиты Кбном |
10 | ||||
|
Номинальная вторичная нагрузка S2hom с индуктивно-активным коэффициентом мощности cos ф2=0,8, ВА - для класса точности 0,5 - для класса точности 1 - для класса точности 0,5 S - для класса точности 5Р - для класса точности 10Р |
- 5 -- - |
10 20 - - - |
15 25 10 - - |
15 25 - 10 - |
- - - 10 10 |
|
Характеристика |
Значение для модификации | ||||
|
TU3aR |
TU3bR |
TU3R |
TU50R |
TU3PR | |
|
Номинальная вторичная нагрузка S2hom с коэффициентом мощности cos ф2=1, В'А - для класса точности 0,5 |
2,5 |
- |
- |
- |
- |
|
- для класса точности 1 |
5 |
- |
- |
- |
- |
|
Габаритные размеры (длина^ширинахвысота), мм, не более |
65x36x74 |
126x77x90 |
140x80x101 |
175x100x100 |
140x110x100 |
|
Масса, кг, не более |
0,90 |
1,25 |
1,87 |
2,95 |
2,95 |
Таблица 10 - Метрологические и технические характеристики трансформаторов модификаций TU30R, TU60R, TU80R, TU100R, TU125R,
TU160R
|
Характеристика |
Значение для модификации | |||||
|
TU30R |
TU60R |
TU80R |
TU100R |
TU125R |
TU160R | |
|
Номинальное напряжение, кВ |
0,66 | |||||
|
Наибольшее рабочее напряжение, кВ |
0,72 | |||||
|
Номинальный первичный ток, А |
100; 150; 200; 250; 300; 400 |
250; 300; 400; 500;600; 750; 800;1000 |
250; 300;400; 500;600;750; 800;1000 |
250; 300; 400; 500;600; 750; 800;1000; 1200;1250; 1500;1600; 2000 |
500; 600; 750;800; 1000;1200; 1250;1500; 1600;2000; 2500;3000 |
500; 600;750; 800;1000; 1200;1250; 1500;1600; 2000;2500; 3000;4000; 5000; 6000 |
|
Номинальный вторичный ток, А |
1; 5 | |||||
|
Классы точности вторичных обмоток для измерений и учета |
0,2S; 0,2; 0,5S; 0,5; 1; 3 | |||||
|
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений и учета, не более |
5 | |||||
|
Характеристика |
Значение для модификации | |||||
|
TU30R |
TU60R |
TU80R |
TU100R |
TU125R |
TU160R | |
|
Номинальная вторичная нагрузка S2hom с индуктивно-активным коэффициентом мощности cos ф2=0,8, В-А - для класса точности 0,2S |
- |
- |
- |
5 |
5; 10 |
5; 10 |
|
- для класса точности 0,2 |
- |
- |
5; 7,5 |
5; 7,5; 10; 15 |
5; 10;15 |
5; 10;15 |
|
- для класса точности 0,5S |
- |
- |
5; 10 |
5; 10; 15; 20 |
5; 10; 15 |
5; 10;15 |
|
- для класса точности 0,5 |
5 |
5; 10;15 |
5; 10;15 |
5; 10; 15 |
10; 15 |
10; 15 |
|
- для класса точности 1 |
5; 10 |
5; 10; 15; 20 |
5; 10; 15; 20 |
5; 10; 15; 20 |
15; 20 |
15; 20 |
|
- для класса точности 3 |
5; 10;15 |
5; 10; 15; 20; |
5; 10; 15; 20; |
5; 10; 15; 20; |
20; 30 |
20; 30 |
|
30 |
30 |
30 | ||||
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф2=1, В-А - для класса точности 0,5 |
5 |
2,5; 5 |
2,5; 5 |
2,5; 5 |
- |
- |
|
- для класса точности 1 |
5 |
5 |
5 |
5 |
- |
- |
|
- для класса точности 3 |
5 |
5 |
5 |
5 |
- |
- |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
90x66x114 |
100x66x139 |
120x66x159 |
150x66x181 |
150x66x204 |
150x66x239 |
|
Масса, кг, не более |
0,95 |
1,80 |
1,35 |
1,80 |
2,05 |
2,24 |
аблица 11 - Метрологические и технические характеристики трансформаторов модификаций TU40RS, TU40RSD, TU100RTC, TU125RTC
|
Характеристика |
Значение для модификации | |||
|
TU40RS |
TU40RSD |
TU100RTC |
TU125RTC | |
|
Номинальное напряжение, кВ |
0,66 | |||
|
Наибольшее рабочее напряжение, кВ |
0,72 | |||
|
Номинальный первичный ток, А |
300; 400; 500; 600; 750;800; 1000 |
200, 300; 400; 500; 600; 750; 800; 1000 |
750; 800; 1000; 1200; 1250; 1500; 1600; 2000; 2500; 3000 |
800; 1000; 1200; 1250; 1500; 1600; 2000; 2500; 3000 |
|
Номинальный вторичный ток, А |
1; 5 | |||
|
Классы точности вторичных обмоток для измерений и учета |
0,5S; 0,5; 1; 3 | |||
|
Характеристика |
Значение для модификации | |||
|
TU40RS |
TU40RSD |
TU100RTC |
TU125RTC | |
|
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений и учета, не более |
5 | |||
|
Номинальная вторичная нагрузка S2hom с индуктивно-активным коэффициентом мощности cos ф2=0,8, ВА - для класса точности 0,5 S - для класса точности 0,5 - для класса точности 1 - для класса точности 3 |
5; 10; 15 10 15 20 |
10 5; 10 15 10; 20 |
10; 15; 20; 30 20; 30; 45 30; 45; 60 |
7,5; 10; 15; 20; 25 10; 15; 20; 25; 30 15; 20; 30; 45 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф2=1, В-А - для класса точности 0,5 |
- |
5 |
- |
- |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
72х71х100 |
72x71x100 |
83x66x160 |
98x66x185 |
|
Масса, кг, не более |
0,70 |
0,55 |
1,18 |
1,50 |
Таблица 12 - Метрологические и технические характеристики трансформаторов модификаций TU60RS, TU80RS, TU100RS, TU125RS, TU100RT,
TU125RT
|
Характеристика |
Значение для модификации | |||||
|
TU60RS |
TU80RS |
TU100RS |
TU125RS |
TU100RT |
TU125RT | |
|
Номинальное напряжение, кВ |
0,66 | |||||
|
Наибольшее рабочее напряжение, кВ |
0,72 | |||||
|
400; 500; 600; |
400; 500; 600; 750; 800; 1000; 1200; 1250; 1500; 1600; 2000; 2500 |
750; 800; |
750; 800; 1000; 1200; 1250; 1500; 1600; 2000 |
800; 1000; | ||
|
750; 800; |
1000; 1200; |
2000; 2500; |
1200; 1250; | |||
|
Номинальный первичный ток, А |
1000; 1200; 1250; 1500; |
1250; 1500; 1600; 2000; |
3000; 4000; 5000; 6000 |
1500; 1600; 2000; 2500; | ||
|
1600; 2000 |
2500;3000 |
3000 | ||||
|
Номинальный вторичный ток, А |
1; 5 | |||||
|
Характеристика |
Значение для модификации | |||||
|
TU60RS |
TU80RS |
TU100RS |
TU125RS |
TU100RT |
TU125RT | |
|
Классы точности вторичных обмоток для измерений и учета |
0,2S; 0,2; 0,5S; 0,5; 1; 3 | |||||
|
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений и учета, не более |
5 | |||||
|
Номинальная вторичная нагрузка S2hom с индуктивно-активным коэффициентом мощности cos ф2=0,8, В-А - для класса точности 0,2S - для класса точности 0,2 - для класса точности 0,5S - для класса точности 0,5 - для класса точности 1 - для класса точности 3 |
-- 5; 10 10; 15 10; 15; 20 |
- 5; 10;15 5; 10 15 10; 20 |
5 5; 10;15 10; 15 15 20 30 |
5; 10 5; 10 10; 15 15 20 30 |
5; 10 5; 10 10; 15 10; 15; 20; 30 20; 30; 60 30; 60 |
10; 15 10; 15 10; 15 10; 15; 20; 25 10; 15; 20; 25; 30 15; 20; 30 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф2=1, В-А - для класса точности 0,5 |
5 |
5 |
- |
- |
- |
- |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
90x66x115 |
110x66x135 |
140x66x153 |
165x66x189 |
83x66x145 |
98x66x170 |
|
Масса, кг, не более |
0,75 |
0,90 |
1,35 |
2,30 |
1,20 |
1,35 |
Таблица 13 - Метрологические и технические характеристики трансформаторов модификаций TU20PS, TU30PS, TU40PS, TU50PS, TU20PS-3,
TU30PS-3
|
Характеристика |
Значение для модификации | ||||
|
TU20PS |
TU30PS |
TU40PS | TU50PS |
TU20PS-3 |
TU30PS-3 | |
|
Номинальное напряжение, кВ |
0,66 | ||||
|
Наибольшее рабочее напряжение, кВ |
0,72 | ||||
|
Характеристика |
Значение для модификации | |||||
|
TU20PS |
TU30PS |
TU40PS |
TU50PS |
TU20PS-3 |
TU30PS-3 | |
|
30; 40; 50; 60; 75; 100; 125; 150; |
100; 125; 150; 200; 250; 300; 400; 500; 600; |
150; 200; 250; |
400; 500; |
30; 40; 50; 60; 75; 100; 125; 150; |
150; 200; 250; 300; 400; 500; | |
|
Номинальный первичный ток, А |
300; 400; 500; 600;750; 800 |
600; 750; 800;1000 | ||||
|
200; 250 |
750 |
200; 250 |
600 | |||
|
Номинальный вторичный ток, А |
5 | |||||
|
Классы точности вторичных обмоток для |
0,2S; 0,5S; |
0.2S; 0.5S; 0.2; 0.5; 1 |
0,5; 1; 3 |
0,5; 1 | ||
|
измерений и учета |
0,2; 0,5; 1; 3 | |||||
|
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений и учета, не более |
5 | |||||
|
Номинальная вторичная нагрузка S2hom с индуктивно-активным коэффициентом мощности cos ф2=0,8, ВА - для класса точности 0,2S |
5 |
5 |
5 |
7,5 |
- |
- |
|
- для класса точности 0,5 S |
5 |
10; 5 |
5 |
- |
- |
- |
|
- для класса точности 0,2 |
5 |
5 |
5; 10 |
- |
- |
- |
|
- для класса точности 0,5 |
5 |
5 |
5 |
5; 7,5; 10 |
- |
5 |
|
- для класса точности 1 |
5; 7,5 |
5; 7,5 |
5; 7,5 |
5; 7,5;10; 15 |
- |
5 |
|
- для класса точности 3 |
5; 7,5 |
- |
- |
- |
5 |
- |
|
Номинальная вторичная нагрузка S2hom с коэффициентом мощности cos ф2=1, В^А - для класса точности 0,2S |
2,5; 3,75; 5 |
1; 2,5; 5 |
1; 2,5; 5 |
- |
- |
- |
|
- для класса точности 0,5 S |
2,5; 3,75; 5 |
1; 1,5; 2,5; 5 |
1; 1,5; 2,5; 5 |
- |
- |
- |
|
- для класса точности 0,2 |
2,5; 3,75; 5 |
1; 1,5; 2,5; 3,75; 5 |
1; 1,5; 2,5; 5 |
- |
- |
- |
|
- для класса точности 0,5 |
1,5; 2,5; 3,75; |
1; 1,5; 2,5; 3,75; |
2,5; 5 |
3,75; 5 |
1; 1,5; 2,5 |
2,5; 3,75 |
|
5 |
5 | |||||
|
- для класса точности 1 |
1; 1,5; 2,5; |
1,5; 2,5; 3,75; 5 |
2; 3,75;5 |
5 |
1; 1,25; 1,5; |
1,5; 2,5; 3,75 |
|
3,75; 5 |
2,5; 3,75 | |||||
|
- для класса точности 3 |
0,5; 1; 1,5; 2,5; |
0,5; 1; 1,5; 2,5; | ||||
|
3,75; 5 |
- |
- |
- |
3,75 |
- | |
|
Характеристика |
Значение для модификации | |||||
|
TU20PS |
TU30PS |
TU40PS |
TU50PS |
TU20PS-3 |
TU30PS-3 | |
|
Габаритные размеры (длина*ширинахвысота), мм, не более |
50x36x74 |
58x36x78 |
62x36x82 |
72x36x103 |
120x36x74 |
146x36x78 |
|
Масса, кг, не более |
0,56 |
0,56 |
0,30 |
0,36 |
0,60 |
0,62 |
аблица 14 - Метрологические и технические характеристики трансформаторов модификаций TU60PS, TU80PS, TU100PS, TU125PS
|
Характеристика |
Значение для модификации | |||
|
TU60PS |
TU80PS |
TU100PS |
TU125PS | |
|
Номинальное напряжение, кВ |
0,66 | |||
|
Наибольшее рабочее напряжение, кВ |
0,72 | |||
|
Номинальный первичный ток, А |
300; 400; 500; 600; 750; 800; 1000; 1200; 1250; 1500; 1600 |
400; 500; 600; 750; 800; 1000; 1200; 1250; 1500; 1600; 2000 |
500; 600; 750; 800; 1000; 1200; 1250; 1500; 1600; 2000; 2500; 3000; 3200; 4000 |
500; 600; 750; 800; 1000; 1200; 1250; 1500;1600;2000; 2500;3000;4000 |
|
Номинальный вторичный ток, А |
1; 5 | |||
|
Классы точности вторичных обмоток для измерений и учета |
0,2S; 0,2; 0,5S; 0,5; 1 | |||
|
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений и учета, не более |
5 | |||
|
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, ВА - для класса точности 0,2S - для класса точности 0,5 S - для класса точности 0,2 - для класса точности 0,5 - для класса точности 1 |
5 5 5 5; 7,5; 10; 15 5; 7,5; 10; 15; 20 |
5; 10;15 5; 7,5; 10; 15 5; 7,5; 10; 15 5; 7,5; 10; 15 7,5; 10; 15; 20 |
7,5; 10; 15; 20 7,5; 10; 15; 20 7,5; 10; 15; 20 5; 7,5; 10; 15; 20 7,5; 10; 15; 20; 25 |
5; 10;15 10; 15 10; 15 5; 7,5; 10; 15; 20; 25 7,5; 10; 15; 20; 25; 30 |
|
Характеристика |
Значение для модификации | |||
|
TU60PS |
TU80PS |
TU100PS |
TU125PS | |
|
Номинальная вторичная нагрузка S2hom с коэффициентом мощности cos ф2=1, В-А - для класса точности 0,2 S |
2,5; 3,75; 5 |
2,5; 3,75; 5 |
- |
- |
|
- для класса точности 0,5 S |
2,5; 3,75; 5 |
5 |
- |
- |
|
- для класса точности 0,2 |
1; 2,5; 3,75; 5 |
2,5; 3,75 |
- |
- |
|
- для класса точности 0,5 |
5 |
5 |
5 |
5 |
|
- для класса точности 1 |
5 |
- |
- |
- |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
86х63х110 |
106x36x132 |
95x36x165 |
115x36x190 |
|
Масса, кг, не более |
0,42 |
0,70 |
0,94 |
1,00 |
аблица 15 - Метрологические и технические характеристики трансформаторов модификаций TU100PSH
|
Характеристика |
Значение |
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальный первичный ток, А |
400; 500; 600; 750; 800; 1000; 1200; 1250; 1500; 1600; 2000; 2500; 3000; 3200; 4000; 5000 |
|
Номинальный вторичный ток, А |
5 |
|
Классы точности вторичных обмоток для измерений и учета |
0,2S; 0,5S; 0,2; 0,5; 1 |
|
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений и учета, не более |
5 |
|
Номинальная вторичная нагрузка 82ном с индуктивноактивным коэффициентом мощности cos ф2=0,8, ВА - для класса точности 0,2S - для класса точности 0,5 S - для класса точности 0,2 - для класса точности 0,5 - для класса точности 1 |
5; 7,5; 10 5; 7,5; 10; 15; 20 5; 10;15 5; 7,5; 10; 15; 20; 25 7,5; 10; 15; 20; 25; 30 |
|
Характеристика |
Значение |
|
Номинальная вторичная нагрузка S2hom с коэффициентом мощности cos ф2=1, В'А - для класса точности 0,2 S - для класса точности 0,5 S - для класса точности 0,2 - для класса точности 0,5 - для класса точности 1 |
1,5; 2,5; 3,75; 5 2,5; 3,75; 5 1,5; 2,5; 3,75; 5 5 - |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
36х135х160 |
|
Масса, кг, не более |
0,85 |
Таблица 16 - Метрологические и технические характеристики трансформаторов модификаций TUC30, TUC40, TUC50, TUC60, TUC80
|
Характеристика |
Значение для модификации | ||||
|
TUC30 |
TUC40 |
TUC50 |
TUC60 |
TUC80 | |
|
Номинальное напряжение, кВ |
0,66 | ||||
|
Наибольшее рабочее напряжение, кВ |
0,72 | ||||
|
Номинальный первичный ток, А |
100; 125; 150; 200; 250; 300; 400; 500; 600 |
50; 60; 75; 100; 125; 150; 200; 250; 300; 400; 500; 600; 750; 800;1000 |
400; 500; 600; 750; 800; 1000; 1200; 1250; 1500; 1600; 2000 |
200; 250; 300; 400; 500; 600; 750; 800; 1000; 1200;1250; 1500;1600; 2000 |
200; 250; 300; 400; 500; 600; 750; 800; 1000; 1200; 1250; 1500;1600; 2000; 2500 |
|
Номинальный вторичный ток, А |
1; 5 | ||||
|
Классы точности вторичных обмоток: - для измерений и учета - для защиты |
0,2S; 0,5S; 0,2; 0,5; 1; 3 5Р;10Р |
0,5 |
0,2S; 0,5S; 0,2; 0,5; 1; 3 5Р;10Р | ||
|
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений и учета, не более |
5 | ||||
|
Номинальная предельная кратность вторичных обмоток для защиты Кбном |
10 | ||||
|
Характеристика |
Значение для модификации | ||||
|
TUC30 |
TUC40 |
TUC50 |
TUC60 |
TUC80 | |
|
Номинальная вторичная нагрузка S2hom с индуктивно-активным коэффициентом мощности cos ф2=0,8, В-А - для класса точности 0,2S |
5 |
5; 7,5 |
- |
5 |
5; 7,5; 10; 15 |
|
- для класса точности 0,2 |
5 |
5; 10 |
- |
5; 10 |
7,5; 10; 15; 20 |
|
- для класса точности 0,5S |
5; 7,5 |
5; 10 |
- |
5; 10;15 |
7,5; 10; 15; 20 |
|
- для класса точности 0,5 |
15 |
5; 10;15 |
10 |
15 |
15 |
|
- для класса точности 1 |
20 |
3; 5; 10; 15; 20 |
- |
20 |
20 |
|
- для класса точности 3 |
30 |
5; 10; 15; 20; 30 |
- |
30 |
30 |
|
- для класса точности 5Р |
5 |
- |
- |
5; 10 |
5; 10 |
|
- для класса точности 10Р |
5 |
- |
- |
5; 10 |
5; 10 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф2=1, В-А - для класса точности 0,2S |
1; 2,5 |
1; 2,5 |
- |
2,5 |
- |
|
- для класса точности 0,2 |
2,5 |
- |
- |
- |
- |
|
- для класса точности 0,5 |
- |
2,5; 5 |
- |
- |
- |
|
- для класса точности 1 |
- |
2; 5 |
- |
- |
- |
|
- для класса точности 3 |
- |
2; 5 |
- |
- |
- |
|
- для класса точности 5Р |
5 |
- |
- |
5 |
5 |
|
- для класса точности 10Р |
5 |
- |
- |
5 |
5 |
|
Габаритные размеры (длина^ширинахвысота), мм, не более |
77x76x112 |
71x61x106,5 |
84x61x117 |
105x76x136,5 |
131x76x161,5 |
|
Масса, кг, не более |
0,87 |
0,52 |
0,58 |
1,06 |
1,32 |
Таблица 17 - Метрологические и технические характеристики трансформаторов модификаций TUP20RC, TUP20R, TUP60R, TUP95R
|
Характеристика |
Значение для модификации | |||
|
TUP20RC |
TUP20R |
TUP60R |
TUP95R | |
|
Номинальное напряжение, кВ |
0,66 | |||
|
Наибольшее рабочее напряжение, кВ |
0,72 | |||
|
Характеристика |
Значение для модификации | |||
|
TUP20RC |
TUP20R |
TUP60R |
TUP95R | |
|
Номинальный первичный ток, А |
500; 600; 750; 800; 1000; 1200; 1250; 1500 |
750; 800; 1000; 1200; 1250; 1500; 1600; 2000 |
1000; 1200; 1500; 1600; 2000; 2500; 3000; 4000 |
3000; 4000; 5000 |
|
Номинальный вторичный ток, А |
1; 5 | |||
|
Классы точности вторичных обмоток: - для измерений и учета - для защиты |
0,5; 1; 5Р;10Р |
0,5; 0,5S; 1 5Р;10Р |
0,5; 1 5Р;10Р | |
|
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений и учета, не более |
5 | |||
|
Номинальная предельная кратность вторичных обмоток для защиты Кбном |
10 | |||
|
Номинальная вторичная нагрузка S2hom с индуктивно-активным коэффициентом мощности cos ф2=0,8, В^А - для класса точности 0,5 - для класса точности 1 - для класса точности 0,5 S - для класса точности 5Р - для класса точности 10Р |
10; 15 15; 25 - 5 5 |
10; 15 15; 25 10; 25 15 10; 15; 20 |
15 25 15; 20 15; 20;30 |
15 25 15; 20 20; 30 |
|
Номинальная вторичная нагрузка S2hom с коэффициентом мощности cos ф2=1, В-А - для класса точности 5Р - для класса точности 10Р |
5 5 |
-- |
-- |
-- |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
85х70х125 |
95x80x160 |
150x80x193 |
200x80x200 |
|
Масса, кг, не более |
1,33 |
1,96 |
3,02 |
3,99 |
Таблица 18 - Метрологические и технические характеристики трансформаторов модификаций TA30PR, TA60PR, TA80PR
|
Характеристика |
Значение для модификации | ||
|
TA30PR | |
TA60PR |
TA80PR | |
|
Номинальное напряжение, кВ |
0,66 | ||
|
Наибольшее рабочее напряжение, кВ |
0,72 | ||
|
Номинальный первичный ток, А |
75; 100; 150; 200; 250; 300; 400 |
300; 400; 500; 600 |
400; 600; 800; 1000 |
|
Номинальный вторичный ток, А |
1; 5 | ||
|
Классы точности вторичных обмоток для измерений и учета |
0,5S; 0,5; 1; 3 | ||
|
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений и учета, не более |
5 | ||
|
Номинальная вторичная нагрузка S2hom с индуктивно-активным коэффициентом мощности cos ф2=0,8, В^А - для класса точности 0,5S - для класса точности 0,5 - для класса точности 1 - для класса точности 3 |
- 5 7,5 10 |
5 5 7,5 10 |
5; 10 5; 10 7,5; 10 10 |
|
Номинальная вторичная нагрузка S2hom с коэффициентом мощности cos ф2=1, В-А - для класса точности 0,5S - для класса точности 0,5 - для класса точности 1 - для класса точности 3 |
- - - 3 |
1 3,75 - - |
1 2,5 - - |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
35x90x106 |
35x100x136 |
37x120x156 |
|
Масса, кг, не более |
1,90 |
3,21 |
3,63 |
Таблица 19 - Метрологические и технические характеристики трансформаторов модификаций TA70P, TA85P, TA135P
|
Характеристика |
Значение для модификации | ||
|
TA70P |
| TA85P |
TA135P | |
|
Номинальное напряжение, кВ |
0,66 | ||
|
Наибольшее рабочее напряжение, кВ |
0,72 | ||
|
Характеристика |
Зн |
!ачение для модификации | |
|
TA70P |
TA85P |
TA135P | |
|
Номинальный первичный ток, А |
700 |
250; 300; 400; 500; 600; 750; 800; 1000 |
500; 600; 750; 800; 1000; 1200; 1250; 1500; 1600; 2000; 2500;3000 |
|
Номинальный вторичный ток, А |
1; 5 | ||
|
Классы точности вторичных обмоток для измерений и учета |
0,2S; 0,2; 0,5S; 0,5; 1; 3 | ||
|
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений и учета, не более |
5 | ||
|
Номинальная вторичная нагрузка S2hom с индуктивно-активным коэффициентом мощности cos ф2=0,8, В^А - для класса точности 0,2 S - для класса точности 0,2 - для класса точности 0,5S - для класса точности 0,5 - для класса точности 1 - для класса точности 3 |
5 - - - - - |
-- - 5; 7,5; 10 5; 7,5; 10; 15 5; 7,5; 15; 20 |
10 - - 5; 7,5; 10; 15; 20; 25; 30 5; 10; 20; 30; 45 7,5; 15; 20; 30; 45; 60 |
|
Номинальная вторичная нагрузка S2hom с коэффициентом мощности cos ф2=1, В-А - для класса точности 0,2 S - для класса точности 0,2 - для класса точности 0,5S - для класса точности 0,5 - для класса точности 1 - для класса точности 3 |
1 - - - - - |
--- 2,5; 3,75 2,5; 3,75 3,75 |
------ |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
36х100х148 |
36x153x159 |
36x203x209 |
|
Масса, кг, не более |
0,98 |
1,25 |
1,50 |
Таблица 20 - Метрологические и технические характеристики трансформаторов модификаций TU3BP; TU3BCP; TU3BAP
|
Характеристика |
Значение для модификации | ||
|
TU3BP |
TU3BCP |
TU3BAP | |
|
Номинальное напряжение, кВ |
0,66 | ||
|
Наибольшее рабочее напряжение, кВ |
0,72 | ||
|
Номинальный первичный ток, А |
5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 100; 125; 150; 200; 250; 300; 400 |
5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 100; 125; 150; 200; 250; 300;400 |
5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 100; 125; 150; 200; 250; 300 |
|
Номинальный вторичный ток, А |
1; 5 | ||
|
Классы точности вторичных обмоток для измерений и учета |
0,5; 1 | ||
|
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений и учета, не более |
5 | ||
|
Номинальная вторичная нагрузка S2hom с индуктивно-активным коэффициентом мощности cos ф2=0,8, В^А - для класса точности 0,5 - для класса точности 1 |
10 15 |
15 20 |
5 7,5 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
56х77х97 |
56х77х97 |
56х77х97 |
|
Масса, кг, не более |
0,91 |
1,43 |
0,72 |
Таблица 21 - Метрологические и технические характеристики трансформаторов модификаций TU3AP; TU40CP; TU40GI
|
Характеристика |
Значение для модификации | ||
|
TU3AP |
TU40CP |
TU40GI | |
|
Номинальное напряжение, кВ |
0,66 | ||
|
Наибольшее рабочее напряжение, кВ |
0,72 | ||
|
Номинальный первичный ток, А |
5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 100; 125; 150; 200; 250; 300; 400 |
5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 100; 125; 150; 200; 250; 300; 400; 500; 600 |
200; 300; 400; 500; 600 |
|
Номинальный вторичный ток, А |
1; 5 | ||
|
Классы точности вторичных обмоток для измерений и учета |
0,5; 1 | ||
|
Характеристика |
Значение для модификации | ||
|
TU3AP |
TU40CP |
TU40GI | |
|
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений и учета, не более |
5 | ||
|
Номинальная вторичная нагрузка S2hom с индуктивно-активным коэффициентом мощности cos ф2=0,8, ВА - для класса точности 0,5 - для класса точности 1 |
- 5 |
5 7,5 |
10 - |
|
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=1, ВА - для класса точности 0,5 |
2,5 |
- |
- |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
30x65x90 |
46x72x94 |
53x90x96 |
|
Масса, кг, не более |
0,35 |
0,85 |
0,88 |
Таблица 22 - Метрологические и технические характеристики трансформаторов модификации TUP50PR
|
Характеристика |
Значение |
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальный первичный ток, А |
1000; 1500; 1600; 2000; 2500; 3000; 4000; 5000; 6000 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Классы точности вторичных обмоток: - для измерений и учета - для защиты |
0,5S; 0,5; 1 5Р |
|
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений и учета, не более |
5 |
|
Номинальная предельная кратность вторичных обмоток для защиты Кбном |
10; 20 |
|
Характеристика |
Значение |
|
Номинальная вторичная нагрузка S2hom с индуктивно-активным коэффициентом мощности cos ф2=0,8, ВА - для класса точности 0,5 S |
7,5 |
|
- для класса точности 0,5 |
15 |
|
- для класса точности 1 |
30 |
|
- для класса точности 5Р |
5; 15 |
|
Габаритные размеры (длина^ширинахвысота), мм, не более |
685x145x221 |
|
Масса, кг, не более |
7,12 |
Таблица 23 - Метрологические и технические характеристики трансформаторов модификаций TU60PRI, TA60RI
|
Характеристика |
Значение для модификации | |
|
TU60PRI |
TA60RI | |
|
Номинальное напряжение, кВ |
0,66 | |
|
Наибольшее рабочее напряжение, кВ |
0,72 | |
|
Номинальный первичный ток, А |
400 | |
|
Номинальный вторичный ток, А |
1; 5 | |
|
Классы точности вторичных обмоток для измерений и учета |
0,5S; 0,5 | |
|
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений и учета, не более |
5 | |
|
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, В^А - для класса точности 0,5 S |
5 |
- |
|
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=1, В^А - для класса точности 0,5 |
- |
3,75 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
37x92x116 |
35x100x136 |
|
Масса, кг, не более |
1,60 |
1,50 |
Таблица 24 - Общие технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная частота переменного тока, Гц |
50; 60 |
|
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре окружающего воздуха +25 °С без конденсации, % |
от -10 до +50 до 95 |
Таблица 25 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
20 |
|
Средняя наработка на отказ, ч |
175000 |
Знак утверждения типа
наносится методом трафаретной печати на табличку технических данных трансформаторов и типографским способом на титульный лист паспорта.
Комплектность
Таблица 26 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока серий |
TA, TL, TPR, TRS, TU, TUC, TUP |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 4 «Устройство и принцип работы» документа «Трансформатор тока серий TA, TL, TPR, TRS, TU, TUC, TUP. Паспорт».
Нормативные документы
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»
ГОСТ 8.217-2024 «ГСИ. Трансформаторы тока. Методика поверки»
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 года № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»
«Трансформаторы тока серий TA, TL, TPR, TRS, TU, TUC, TUP. Стандарт предприятия»
