Расходомеры-счетчики электромагнитные ЭЛЕМЕР-РЭМ
| Номер в ГРСИ РФ: | 73879-19 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | ООО НПП "ЭЛЕМЕР", г.Москва |
Расходомеры-счетчики электромагнитные «ЭЛЕМЕР-РЭМ» предназначены для измерений объемного расхода и объема электропроводящих жидкостей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 73879-19 |
| Наименование | Расходомеры-счетчики электромагнитные |
| Модель | ЭЛЕМЕР-РЭМ |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 30.01.2024 |
Производитель / Заявитель
ООО "ЭЛЕМЕР-Р", г.Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 5 лет |
| Зарегистрировано поверок | 29 |
| Найдено поверителей | 6 |
| Успешных поверок (СИ пригодно) | 29 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 24.04.2024 |
Поверители
Скачать
| 73879-19: Описание типа СИ | Скачать | 934.7 КБ | |
| 73879-19: Методика поверки МП 0878-1-2018 | Скачать | 3.2 MБ |
Описание типа
Назначение
Расходомеры-счетчики электромагнитные «ЭЛЕМЕР-РЭМ» предназначены для измерений объемного расхода и объема электропроводящих жидкостей.
Описание
Принцип действия расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ» основан на явлении электромагнитной индукции: в электропроводящей жидкости, движущейся в магнитном поле, индуцируется электродвижущая сила, пропорциональная скорости потока жидкости, которой, в свою очередь, пропорционален объемный расход жидкости.
В состав расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ» входят: первичный преобразователь расхода, устанавливаемый в трубопровод с рабочей жидкостью, блок преобразования расхода и блоки коммутации (при раздельном исполнении).
Первичный преобразователь расхода представляет собой участок трубопровода, изготовленный из немагнитного материала, покрытого внутри неэлектропроводящим материалом (футеровкой), и помещенный в систему электромагнитов. Система электромагнитов создает магнитное поле в потоке жидкости. На внутренней поверхности первичного преобразователя расхода расположены контактирующие с протекающей жидкостью электроды, с которых снимается наводимая электродвижущая сила.
Блок преобразования расхода принимает и обрабатывает сигнал от первичного преобразователя расхода, вычисляет объемный расход, объем жидкости и преобразует их в унифицированный выходной сигнал силы постоянного тока и (или) цифровой сигнал HART-протокола, или в цифровой сигнал интерфейса RS-485 c протоколом обмена ModBus, или в сигналы интерфейса Foundation fieldbus, или частотный, или импульсный, или в релейный сигнал. Блок преобразования расхода может быть укомплектован индикатором и клавиатурой.
Токовый и частотный выходные сигналы расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ» используются для передачи объемного расхода жидкости, импульсный выходной сигнал - объема жидкости.
Расходомеры-счетчики электромагнитные «ЭЛЕМЕР-РЭМ» измеряют объемный расход и объем жидкости в прямом и обратном направлениях потока жидкости.
Расходомеры-счетчики электромагнитные «ЭЛЕМЕР-РЭМ» имеют два варианта конструктивного исполнения: компактное, когда первичный преобразователь расхода совмещен с блоком преобразования расхода в единую конструкцию, и раздельное, когда блок преобразования расхода размещается отдельно от первичного преобразователя расхода и монтируется удаленно (на стойку или на стену). При раздельном исполнении блок преобразования расхода и первичный преобразователь расхода соединяются кабелем через блоки коммутации.
Расходомеры-счетчики электромагнитные «ЭЛЕМЕР-РЭМ» выпускаются в различных исполнениях, которые отличаются:
- областью применения;
- материалом футеровки и электродов;
- типом присоединения к трубопроводу (фланцевый, «сэндвич», резьбовой, кламп);
- вариантами блока преобразования расхода (исполнения БПР-02, БПР-03 и БПР-04, отличающиеся внешним видом, вариантами выходных сигналов, питанием, возможностью индикации);
- метрологическими характеристиками (индексы исполнения A02, B05, C1, D2 и A05).
Расходомеры-счетчики электромагнитные «ЭЛЕМЕР-РЭМ» в зависимости от области применения имеют исполнения:
- общепромышленное;
- взрывобезопасное с видом взрывозащиты «взрывонепроницаемая оболочка» (Ех^;
- взрывобезопасное с видом взрывозащиты «защита вида «n» (Exn);
- повышенной надежности (А);
- взрывобезопасное повышенной надежности (AExd, AExn).
Расходомеры-счетчики электромагнитные «ЭЛЕМЕР-РЭМ» могут конфигурироваться посредством HART-коммуникатора или внешнего компьютера, а также непосредственно в блоке преобразования расхода с использованием меню.
Общий вид расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ» представлен на рисунках 1-3.
а) б) в)
г) д)
Рисунок 1 - Общий вид расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ»: а) раздельное исполнение без индикации;
б) раздельное исполнение с индикацией;
в) раздельное исполнение с индикацией;
г) компактное исполнение без индикации;
д) компактное исполнение с индикацией.
Примечание - На примере комплектации первичного преобразователя расхода фланцевого исполнения с блоком преобразования расхода исполнения БПР-03 (позиции а), б), г), д)), БПР-04 (позиция в))
а)
б)
в)
г)
п □ □
д)
е)
Рисунок 2 - Общий вид блоков преобразования расхода (БПР) и блока коммутации расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ»:
а) исполнение БПР-02 с индикацией;
б) исполнение БПР-02 без индикации;
в) исполнение БПР-03 с индикацией;
г) исполнение БПР-03 без индикации;
д) исполнение БПР-04 с индикацией;
е) блок коммутации.

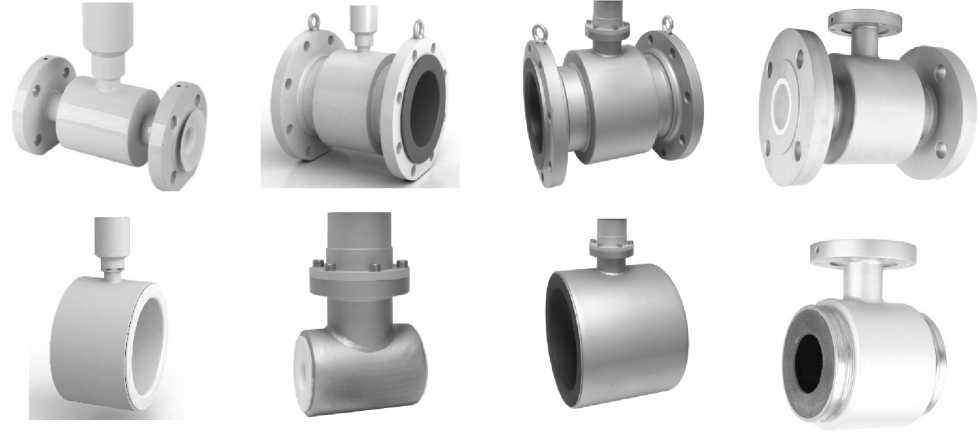

Рисунок 3 - Общий вид первичных преобразователей расхода расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ»
Защита от несанкционированного доступа расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ» осуществляется пломбировкой корпуса блоков преобразования расхода (БПР) и блоков коммутации (при наличии) с помощью металлических пломб, навешиваемых на проволоку, проведенную через специальные пломбировочные отверстия, и наклейки, которые разрушаются при попытке вскрытия. Схема и места пломбировки от несанкционированного доступа расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ» представлены на рисунке 4.
а) б)
в) г)

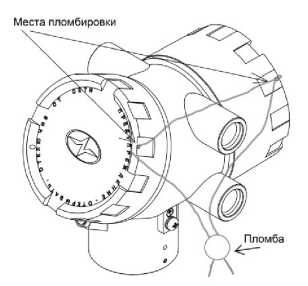

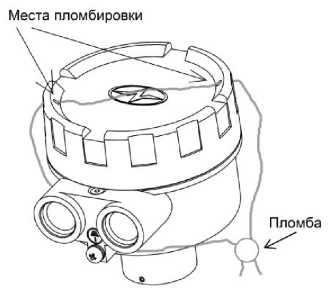

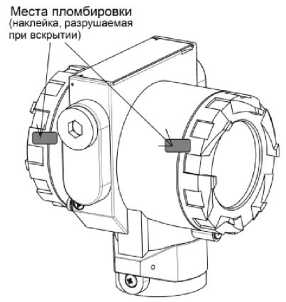

Рисунок 4 - Схема пломбировки от несанкционированного доступа, обозначение мест пломбировки от несанкционированного доступа расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ»:
а) блок преобразования расхода (БПР) исполнения БПР-02;
б) блок преобразования расхода (БПР) исполнения БПР-03;
в) блок коммутации;
г) блок преобразования расхода (БПР) исполнения БПР-04.
Заводской номер расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ» наносятся на маркировочную табличку, закрепленную на корпусе блока преобразования расхода, методом фотопечати или лазерной гравировки. Обозначение места нанесения заводского номера представлен на рисунке 5.

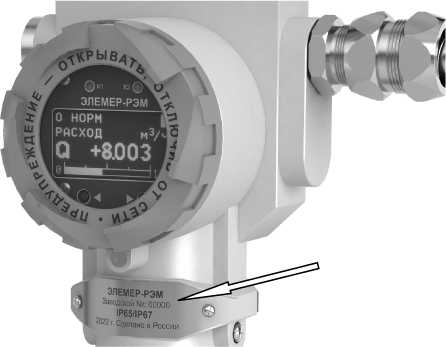

Рисунок 5 - Обозначение места нанесения заводского номера
Знак утверждения типа наносится на табличку, прикрепленную к корпусу расходомера-счетчика электромагнитного «ЭЛЕМЕР-РЭМ», способом лазерной гравировки. Обозначение места нанесения знака утверждения типа представлен на рисунке 6.
Рисунок 6 - Обозначение места нанесения знака утверждения типа
Программное обеспечение
Расходомеры-счетчики электромагнитные «ЭЛЕМЕР-РЭМ» имеют внутреннее и внешнее программное обеспечение.
Внутреннее программное обеспечение состоит из встроенной в микропроцессорный модуль расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ» метрологически значимой части программного обеспечения. Внутреннее программное обеспечение является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе. Уровень защиты внутреннего программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Внешнее программное обеспечение служит для конфигурирования расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ», подстройки, получения значений измеряемых величин, получения диагностической информации о функционировании расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ» и не оказывает влияния на метрологические характеристики расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ».
Таблица 1 - Идентификационные данные внутреннего программного обеспечения
|
Идентиф икационные данные (признаки) |
Значение | ||
|
по ModBus |
по HART |
по Foundation fieldbus | |
|
Идентиф икационное наименование |
BPR03MB_ver17.hex BPR04MB ver10.hex |
BPR02_ver12.hex BPR03H ver06.hex |
BPR03FF_v13.hex |
|
Номер версии (идентификационный номер) |
не ниже 17 не ниже 10 |
не ниже 12 не ниже 6 |
не ниже 13 |
|
Цифровой идентификатор |
_ | ||
Примечание - Номер версии (идентификационный номер) указывается в паспорте расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ».
Таблица 2 - Идентификационные данные внешнего программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
по ModBus |
по HART |
по Foundation fieldbus | |
|
Идентиф икационное наименование |
MODBU S_config. exe |
S etupHARTmanager_v4. 2.4.exe |
Setup_fieldbusconfigver 5.0.exe |
|
Номер версии (идентификационный номер) |
не ниже 2.01.0008 |
не ниже 4.2.4 |
не ниже 5.0 |
|
Цифровой идентификатор |
_ | ||
Примечание - Номер версии (идентификационный номер) указывается в паспорте расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ».
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода жидкости, м3/ч |
см. таблицу 5 |
|
Пределы допускаемой относительной погрешности измерений объемного расхода и объема жидкости, %: а) индекс исполнения А02: в диапазоне расходов от Qп до Qнаиб б) индекс исполнения B05: в диапазоне расходов от Qнаим до Qнаиб в) индекс исполнения C1: в диапазоне расходов от Qнаим до Qнаиб г) индекс исполнения D2: в диапазоне расходов от Qнаим до Qнаиб д) индекс исполнения А05: - в диапазоне расходов от Qп (включительно) до Qнаиб - в диапазоне расходов от Qнаим до Qп |
±0,2 ±0,5 ±1,0 ±2,0 ±0,2 ±0,5 |
|
Пределы допускаемой приведенной погрешности к диапазону выходного сигнала при преобразовании объемного расхода жидкости в аналоговый сигнал силы постоянного тока от 4 до 20 мА1), % |
±0,05 |
|
1) Если объемный расход выводится с расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ» в виде аналогового сигнала силы постоянного тока от 4 до 20 мА, при расчете пределов погрешности измерений необходимо учитывать составляющую, вызванную погрешностью преобразования цифрового сигнала в аналоговый сигнал силы постоянного тока от 4 до 20 мА расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ». Примечание - Приняты следующие сокращения: Qнаим - наименьший расход, м3/ч; Qп - переходный расход, м3/ч; Qнаиб - наибольший расход, м3/ч. | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный диаметр |
от DN 15 до DN 400 |
|
Измеряемая среда |
жидкость с удельной электрической проводимостью не менее 240’4 См/м |
|
Температура измеряемой среды, °С |
от -40 до +180 |
|
Давление измеряемой среды, МПа, не более |
1,6; 2,5; 4; 25; 30; 32 |
|
Выходные сигналы |
частотный, импульсный, релейный, токовый от 4 до 20 мА, цифровой (HART, ModBus, Foundation Fieldbus) |
|
Параметры электрического питания1): - напряжение постоянного тока, В - напряжение переменного тока, В - частота переменного тока, Г ц |
от 18 до 42; от 150 до 249 от 130 до 249 50±1 |
|
Потребляемая мощность, Вт, не более |
10 |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
680 650 720 |
|
Масса, кг, не более |
180 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре плюс 35 °С, %, не более - атмосферное давление, кПа |
от -60 до +70 98 от 84,0 до 106,7 |
|
Степень защиты от воздействия окружающей среды: - для первичного преобразователя расхода - для блока преобразования расхода |
IP67, IP682) IP67 |
|
Маркировка взрывозащиты1) |
1Ех d IIC T6...T3 Gb X Ех tb IIIC T85 °C.T200 °C Db X 2Ех nA IIC T6...T3 Gc X Ех tc IIIC T85 °C.T 200 °C Dc X |
|
Средний срок службы, лет: - для исполнений «ЭЛЕМЕР-РЭМ», «ЭЛЕМЕР-РЭМ^», «ЭЛЕМЕР-РЭМ-Exn» - для исполнений «ЭЛЕМЕР-РЭМ-A», «ЭЛЕМЕР-РЭМ-АЕх», «ЭЛЕМЕР-РЭМ-AExn» |
15 30 |
|
Средняя наработка на отказ, ч: - для исполнений «ЭЛЕМЕР-РЭМ», «ЭЛЕМЕР-РЭМ^», «ЭЛЕМЕР-РЭМ-Exn» - для исполнений «ЭЛЕМЕР-РЭМ-A», «ЭЛЕМЕР-РЭМ-АЕх», «ЭЛЕМЕР-РЭМ-AExn» |
150000 270000 |
|
1) В зависимости от исполнения. 2) Опционально для первичного преобразователя расхода раздельного конструктивного исполнения. | |
Таблица 5 - Номинальные диаметры, диапазоны измерений объемного расхода жидкости
|
Номинальный диаметр |
Наименьший расход, м3/ч |
Переходный расход, м3/ч |
Наибольший расход, м3/ч |
|
DN 15 |
0,033 |
0,065 |
6,5 |
|
DN 20 |
0,06 |
0,12 |
12 |
|
DN 25 |
0,09 |
0,18 |
18 |
|
DN 32 |
0,15 |
0,30 |
30 |
|
DN 40 |
0,23 |
0,45 |
46 |
|
DN 50 |
0,36 |
0,72 |
72 |
|
DN 65 |
0,60 |
1,20 |
120 |
|
DN 80 |
0,90 |
1,80 |
182 |
|
DN 100 |
1,40 |
2,80 |
284 |
|
DN 125 |
2,15 |
4,30 |
443 |
|
DN 150 |
3,25 |
6,50 |
650 |
|
DN 200 |
5,75 |
11,50 |
1150 |
|
DN 250 |
9,00 |
18,00 |
1800 |
|
DN 300 |
12,60 |
25,20 |
2547 |
|
DN 400 |
22,50 |
45,00 |
4528 |
Знак утверждения типа
наносится способом лазерной гравировки на табличку, прикрепленную к корпусу расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ», а также в левом верхнем углу на титульных листах руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Расходомер-счетчик электромагнитный |
«ЭЛЕМЕР-РЭМ» |
1 шт. |
|
Программное обеспечение на CD-диске или флеш-носителе |
_ |
1 шт. |
|
Комплект монтажных частей (в соответствии с заказом) |
_ |
1 компл. |
|
Руководство по эксплуатации |
ЛРФС.407112.001 РЭ |
1 экз. |
|
Паспорт |
ЛРФС.407112.001 ПС |
1 экз. |
Сведения о методах измерений
приведены в пункте 2.3.4 «Общие принципы работы» и в пункте 3.2 «Использование изделий» руководства по эксплуатации ЛРФС.407112.001РЭ.
Нормативные документы
Приказ от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости.
ТУ 26.51.52-002-15824043-2017 Расходомеры-счетчики электромагнитные «ЭЛЕМЕР-РЭМ». Технические условия.
