Термометры сопротивления эталонные 3-го разряда ТСП 0307

Термометры сопротивления эталонные 3-го разряда ТСП 0307 предназначены для поверки рабочих средств измерений, а также для измерений температуры в диапазоне от минус 196 до плюс 660,323 °С.

Скачать

73884-19: Описание типа СИ Скачать 105 КБ
73884-19: Методика поверки Скачать 1.3 MБ

Информация по Госреестру

Основные данные
Номер по Госреестру 73884-19
Наименование Термометры сопротивления эталонные 3-го разряда
Модель ТСП 0307
Межповерочный интервал / Периодичность поверки 2 года
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 08.02.2024
Производитель / Заявитель

АО "НПП "Эталон", г.Омск

РОССИЯ


Назначение

Термометры сопротивления эталонные 3-го разряда ТСП 0307 предназначены для поверки рабочих средств измерений, а также для измерений температуры в диапазоне от минус 196 до плюс 660,323 °С.

Описание

Принцип действия термометров основан на использовании зависимости электрического сопротивления платины от температуры.

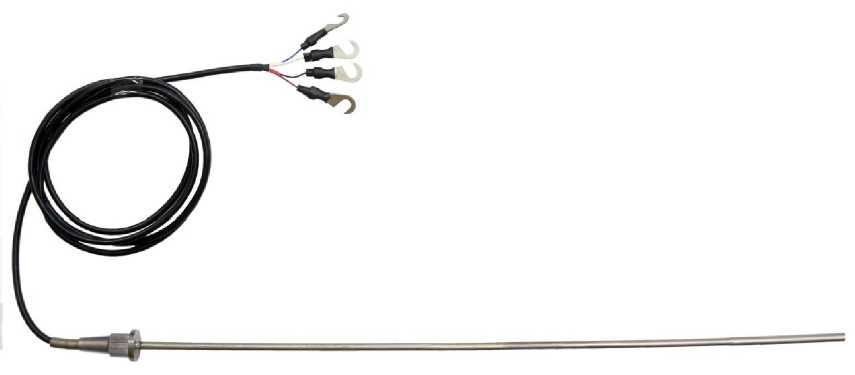

Основной частью термометров является чувствительный элемент, состоящий из платиновой проволоки, спирально уложенной в керамическую трубку.

К выводам чувствительного элемента приварены отрезки проводников, электрически изолированные друг от друга и корпуса. Корпус защитной арматуры выполнен в виде металлической трубки, изготовленной из нержавеющей стали.

Термометры имеют четыре вывода - два токовых и два потенциальных, измерение сопротивления термометров осуществляется по четырехпроводной схеме.

По устойчивости к климатическим воздействиям термометры сопротивления эталонные соответствуют виду климатического исполнения УХЛ 4 по ГОСТ 15150-69.

Пломбирование термометров ТСП 0307 не предусмотрено

Программное обеспечение

отсутствует.

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение характеристики

Диапазон измерений температуры, °С

от -196 до +0,01

от +0,01 до +419,527

от +0,01 до +660,323

Номинальное сопротивление при 0 °С, Ом

100

Разряд термометров по ГОСТ 8.558-2009

3

Относительное сопротивление термометров при температуре плавления галлия WGa, не менее

1,1158

Нестабильность термометров в тройной точке воды после отжига при температуре на 10 °С выше предела измерений, °С, не более

0,01

Границы допускаемой абсолютной погрешности при доверительной вероятности 0,95, °С: в точке кипения азота (-196 °С) в тройной точке воды (+0,01 °С) в точке плавления галлия (+29,7646 °С) в точке затвердевания индия (+156,5985 °С) в точке затвердевания олова (+231,928 °С) в точке затвердевания цинка (+419,527 °С) в точке затвердевания алюминия (+660,323 °С)

±0,05

±0,02

±0,02

±0,04

±0,04

±0,07

±0,15

Таблица 2 - Технические характеристики

Электрическое сопротивление изоляции между выводами и корпусом термометров при температуре окружающей среды от +15 до +25 °С и относительной влажности воздуха от 30 до 80 %, МОм, не менее

100

Габаритные размеры, мм, не более:

- диаметр защитной арматуры

5

- длина

600

Длина погружаемой части, мм, не менее

150

Масса, г, не более:

150

Условия эксплуатации:

- температура окружающей среды, °С

от +15 до +25

- относительная влажность воздуха, %

от 30 до 80

- атмосферное давление, кПа

100 ± 4

Средняя наработка до отказа, ч, не менее

35000

Средний срок службы, лет

6

Знак утверждения типа

наносится в верхний правый угол титульного листа эксплуатационного документа - паспорта ДДШ2.822.198 ПС типографским способом.

Таблица 3 - Комплект поставки термометров сопротивления эталонных 3-го разряда ТСП 0307

Наименование

Обозначение

Количество, шт

Термометр сопротивления эталонный 3-го разряда

ТСП 0307 ДДШ2.822.198

1

Паспорт

ДДШ2.822.198 ПС

1

Футляр

-

1

Методика поверки

МП-123-ЯЛ.Яи.310556-2018

1

Поверка

осуществляется по документу МП-123-КЛ.К.и.310556-2018 «Термометры сопротивления эталонные 3-го разряда ТСП 0307. Методика поверки», утверждённому ФГУП «СНИИМ» 12 февраля 2018 г.

Основные средства поверки:

-    ампула тройной точки воды, рабочий эталон 1-ого разряда по ГОСТ 8.558-2009;

-    ампула реперной точки галлия, рабочий эталон 1-ого разряда по ГОСТ 8.558-2009;

-    ампула реперной точки индия, рабочий эталон 1-ого разряда по ГОСТ 8.558-2009;

-    ампула реперной точки олова, рабочий эталон 1-ого разряда по ГОСТ 8.558-2009;

-    ампула реперной точки цинка, рабочий эталон 1-ого разряда по ГОСТ 8.558-2009;

-    ампула реперной точки алюминия, рабочий эталон 1-ого разряда по ГОСТ 8.558-2009;

-    термометр сопротивления платиновый эталонный низкотемпературный, рабочий эталон 2-ого разряда по ГОСТ 8.558-2009.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ДДШ2.822.198 ТУ Термометры сопротивления эталонные 3-го разряда ТСП 0307. Технические условия
