Весы цифровые промышленные PFD

Назначение

Весы цифровые промышленные PFD (далее - весы), предназначены для статического измерения массы.

Описание

Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Встроенный в датчик микроконтроллер с аналого-цифровым преобразователем (АЦП) преобразует аналоговый сигнал в цифровой дискретный сигнал. Далее цифровой сигнал поступает в терминал, в котором сигнал обрабатывается, и значение массы груза отображается на дисплее терминала.

Весы состоят из грузоприёмного устройства (далее - ГПУ) со встроенными весоизмерительными цифровыми тензорезисторными датчиками SLB615D производства «Mettler-Toledo (Changzhou) Precision Instruments Co. Ltd.», Китай (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 71699-18), и терминала, соединённых между собой кабелем.

В весах используются терминалы IND246Powercell, IND570Powercell, IND780PDX, IND930, IND970 производства «Mettler-Toledo».

В терминалы возможна установка различных интерфейсов передачи данных - RS232, RS422/485, CL20mA, Ethernet, USB-slave, Bluetooth, WLAN, Analog Output, Allen-Bradley RIO, ProfiBus DP, Profinet IO, ControlNet, Eternet/IP, Modbus RTU, Modbus Plus, DeviceNet и подключения периферийных устройств - принтеров, вторичных дисплеев, сканеров считывания штрих-кода, программируемых логических контроллеров, компьютеров. Терминалы различаются также материалами корпуса и уровнем его защиты от проникновения жидкости, водяного пара и пыли.

Платформы ГПУ изготавливают из конструкционной окрашенной или нержавеющей стали. По заказу весы могут быть укомплектованы в соответствии с Руководством по эксплуатации подъездными рампами, обрамлением приямка для облегчения установки весов на уровне пола, защитными напольными ограждениями, рамой для перемещения весов, металлическим вкладышем приямка в зависимости от выбранного способа монтажа.

В весах предусмотрены следующие устройства и функции в соответствии с ГОСТ OIML R76-1-2011:

- устройство индикация отклонения от нуля (п. 4.5.5);

- устройство первоначальной установки нуля весов (п. Т.2.7.2.4);

- полуавтоматическое устройство установки на нуль (п. Т.2.7.2.2);

- устройство слежения за нулем (п. Т.2.7.3);

- устройство предварительного задания значения массы тары (п. Т.2.7.5);

- устройство тарирование (п. Т.2.7.4).

Весы изготавливаются в однодиапазонном и двухдиапазонном режимах взвешивания с автоматическим переключением действительной цены деления (d) в диапазонах взвешивания.

Весы выпускаются в модификациях , которые отличаются друг от друга значением максимальной нагрузки, материалом изготовления, режимами взвешивания, размерами грузоприемной платформы, исполнением грузоприемной платформы.

Исполнения весов имеют следующее обозначение при заказе:

PFDY1Y2Y3-X1X2(X3), где PFD - обозначение типа;

Y1 - цифра от 0 до 9, условно-количественно характеризующая долговечность, прочность и коррозионную стойкость материалов, которые применены для изготовления частей ГПУ (рама, корпус, грузоприёмная платформа): алюминиевые сплавы, различные марки сталей, различные виды окраски, резиновые элементы, нанесения защитных покрытий или полировки; чем выше цифра - тем выше стойкость и стоимость конструкционных материалов, выше устойчивость ГПУ к различным воздействиям;

Y2 - цифра от 0 до 9, условно-количественно характеризующая область применения и особенности использования весов; чем выше цифра - тем универсальнее весы с точки зрения использования в разных отраслях промышленности;

Y3 - цифра от 0 до 9, условно-количественно характеризующая коррозионную стойкость материалов ГПУ и датчиков, а также степень их защиты оболочкой от воздействия воды и сред с повышенной атмосферной влажностью, от проникновения пыли и жидкостей внутрь корпуса и/или датчиков, которое может нарушить работу весов; чем выше цифра - тем весы устойчивее к высокой влажности, воздействию жидкостей и пыли;

X1- буквенное обозначение размера грузоприёмной платформы (габаритные размеры ГПУ): - DS (1000x1000 мм);

- D (1000x1250 мм);

- E (1250x1500 мм);

- ES (1500x1500 мм);

- G (1500x2000 мм);

- GS (2000x2000 мм);

- H (2000x2500 мм).

X2 - числовое обозначение Мах весов:

- 300, 600, 1200, 1500, 3000, 6000, 10000, 12000 (300 кг, 600 кг, 1200 кг, 1500 кг, 3000 кг, 6000 кг, 10000 кг, 12000 кг соответственно);

X3 - (необязательный параметр) обозначение высоты ГПУ:

- Н1 (78мм);

- Н2 (102мм).

Питание весов осуществляется от сети переменного тока или встраиваемой перезаряжаемой аккумуляторной батареи.

Пример записи при заказе: PFD774-ES6000H2,

где PFD - обозначение типа;

7 - обозначение класса изготовления весов;

7 - обозначение применимости весов в операциях взвешивания с числом поверочных делений < 10000е;

4 - обозначение материала изготовления весов (окрашенная конструкционная сталь);

ES - обозначение размера грузоприемной платформы (1500x1500 мм);

6000 - числовое обозначение Max весов (6000 кг);

H2 - обозначение высоты ГПУ (102 мм).

Общий вид ГПУ и терминалов показан на рисунках 1 и 2 соответственно.

Схема пломбировки от несанкционированного доступа терминалов показаны на рисунке 3.

PFD774

Рисунок 1 - Внешний вид ГПУ весов

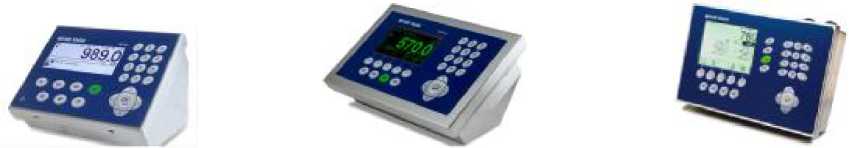

IND246 Powercell

IND570 Powercell

IND780 PDX

IND930

IND970

Рисунок 2 - Общий вид терминалов

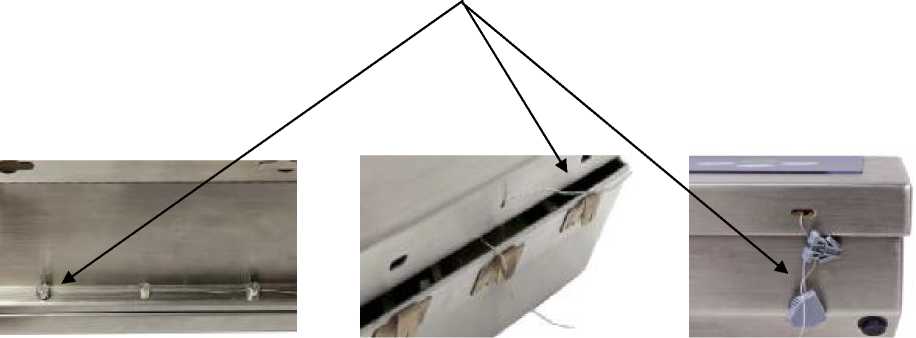

Места пломбирования

IND570 Powercell

IND780 Powercell

IND246 Powercell

Рисунок 3 - Схемы пломбировки весов от несанкционированного доступа

Программное обеспечение

Терминалы имеют встроенное программное обеспечение (ПО), и отличаются наличием клавиш ввода буквенно-цифровой информации и объемом памяти для хранения программы и результатов взвешивания. Цифровые весовые датчики SLB615D имеют свое встроенное ПО.

ПО весов делится на метрологически значимое и метрологически незначимое.

Метрологически значимое ПО хранится в защищенной от демонтажа перепрограммируемой микросхеме памяти EPROM, расположенной на плате АЦП, и загружается на заводе-изготовителе с использованием специального оборудования. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки. Доступ к изменению метрологически значимых параметров осуществляется только в Сервисном режиме работы терминалов, вход в который защищен административным паролем и невозможен без применения специализированного оборудования производителя.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов в сеть или может быть вызван через меню ПО терминала. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО СИ и измеренных данных.

Нормирование метрологических характеристик проведено с учетом применения ПО.

Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО терминалов приведены в таблице 1 и 2.

Таблица 1 - Идентификационные данные ПО терминалов

где - х, у принимают значения от 0 до 9.

*- Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования

Таблица 2

Технические характеристики

Класс точности по ГОСТ OIML R 76-1-2011 .................................................................. средний (III).

Значения максимальной (Мах) и минимальной (Min) нагрузки, действительной цены деления (d), поверочного интервала (е), числа поверочных интервалов (n), пределов допускаемой погрешности при первичной поверке (mpe) в соответствующих интервалах нагрузки (m) для однодиапазонных исполнений весов приведены в таблице 3.

Таблица 3 - Метрологические характеристики

Для двухдиапазонного режима взвешивания значения максимальной (Maxi) и минимальной (Mini) нагрузки, действительной цены деления (di), поверочного интервала (ei), числа поверочных интервалов (n), пределов допускаемой погрешности при первичной поверке (mpe) в соответствующих интервалах нагрузки (m) для каждого диапазона взвешивания (Wi) приведены в таблице 4.

Таблица 4 - Метрологические характеристики

Окончание таблицы 4

Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто при любом значении массы тары.

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.

Таблица 5 - Метрологические характеристики

Таблица 6 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом и на табличку, прикрепленную на корпусе весов, фотохимическим способом.

Комплектность

Таблица 7 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» (приложение ДА «Методика поверки»).

Основные средства поверки:

- рабочий эталон единицы массы 4-го разряда по Приказу Росстандарта от 29 декабря 2018 № 2818 - гири номинальной массой от 200 г до 2000 кг класса точности М1, M1-2 по ГОСТ OIML R 111-1-2009 «ГСИ. Гири классов Е1, Е2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования».

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

изложены в эксплуатационной документации.

Нормативные документы

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

Приказ Росстандарта от 29 декабря 2018 № 2818 Об утверждении Государственной поверочной схемы для средств измерений массы

Техническая документация фирмы - изготовителя
