Расходомеры-счетчики газа ультразвуковые ЭЛМЕТРО-Флоус (ДРУ)
| Номер в ГРСИ РФ: | 73894-19 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | ООО "ЭлМетро Групп", г.Челябинск |
Расходомеры-счетчики газа ультразвуковые ЭЛМЕТРО-Флоус (ДРУ) предназначены для измерений объемного расхода и объема газа при рабочих условиях и вычислений объемного расхода и объема газа, приведенных к стандартным условиям, массового расхода и массы газа, теплоты сгорания природного газа.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 73894-19 |
| Наименование | Расходомеры-счетчики газа ультразвуковые |
| Модель | ЭЛМЕТРО-Флоус (ДРУ) |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 08.02.2024 |
Производитель / Заявитель
ООО "ЭлМетро Групп", г.Челябинск
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 4 года |
| Зарегистрировано поверок | 394 |
| Найдено поверителей | 16 |
| Успешных поверок (СИ пригодно) | 393 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 73894-19: Описание типа СИ | Скачать | 210.4 КБ | |
| 73894-19: Методика поверки МП 0830-1-2018 | Скачать | 736.2 КБ |
Описание типа
Назначение
Расходомеры-счетчики газа ультразвуковые ЭЛМЕТРО-Флоус (ДРУ) предназначены для измерений объемного расхода и объема газа при рабочих условиях и вычислений объемного расхода и объема газа, приведенных к стандартным условиям, массового расхода и массы газа, теплоты сгорания природного газа.
Описание
Принцип действия расходомеров-счетчиков газа ультразвуковых ЭЛМЕТРО-Флоус (ДРУ) основан на методе измерений разности между временем прохождения ультразвуковых импульсов по потоку и против потока газа. По разности времени прохождения ультразвуковых импульсов расходомеры-счетчики газа ультразвуковые ЭЛМЕТРО-Флоус (ДРУ) определяют скорость проходящего газа и объемный расход при рабочих условиях. Расходомеры-счетчики газа ультразвуковые ЭЛМЕТРО-Флоус (ДРУ) выполняют приём унифицированных токовых сигналов от датчиков температуры и давления газа и преобразование их в значения соответствующих физических величин. Расходомеры-счетчики газа ультразвуковые ЭЛМЕТРО-Флоус (ДРУ) осуществляют вычисление объема газа при рабочих условиях, объемного расхода и объема газа, приведенных к стандартным условиям, массового расхода и массы газа, теплоты сгорания природного газа на основе измеренного объемного расхода при рабочих условиях, введенных параметров газа, показаний температуры и давления.
Расходомеры-счетчики газа ультразвуковые ЭЛМЕТРО-Флоус (ДРУ) состоят из электроакустических преобразователей, измерительного участка и устройства обработки сигналов. В состав расходомеров-счетчиков газа ультразвуковых ЭЛМЕТРО-Флоус (ДРУ) могут входить устройства подготовки потока.
Измерительный участок представляет собой корпус расходомера-счетчика газа ультразвукового ЭЛМЕТРО-Флоус (ДРУ) круглого или прямоугольного сечения (корпусное исполнение) или участок существующего трубопровода (врезное исполнение). Электроакустические преобразователи устанавливаются в измерительный участок и находятся в контакте с измеряемым газом. Устройства обработки сигналов осуществляет передачу и приём зондирующих сигналов посредством электроакустических преобразователей, их преобразование, обработку и вычисление расхода и объёма газа при рабочих условиях, расхода и объёма газа при стандартных условиях, массового расхода и массы газа, теплоты сгорания природного газа (в зависимости от исполнения), с последующим формированием стандартных выходных сигналов, передающих измеренные величины.
Расходомеры-счетчики газа ультразвуковые ЭЛМЕТРО-Флоус (ДРУ) выпускаются в следующих исполнениях:
а) в зависимости от способа установки электроакустических преобразователей:
- корпусное - электроакустические преобразователи устанавливаются в корпус расходомера-счетчика газа ультразвукового ЭЛМЕТРО-Флоус (ДРУ) при производстве;
- врезное - электроакустические преобразователи устанавливаются на имеющийся трубопровод на месте эксплуатации.
б) в зависимости от класса точности: A, B, C, D и F;
в) в зависимости от вычисления объемного расхода и объема газа, приведенных к стандартным условиям: W - не вычисляет, I - вычисление реализовано в устройстве обработки сигналов;
г) в зависимости от диапазона расходов: S - стандартный, E - расширенный;
д) в зависимости от температуры измеряемой среды: U, N, T, J.
Расходомеры-счетчики газа ультразвуковые ЭЛМЕТРО-Флоус (ДРУ) имеют возможность передачи параметров (вывод результатов измерений, ввод настроек и условнопостоянных значений) через интерфейсы RS-232, RS-485 по протоколу MODBUS RTU или через токовую петлю по протоколу HART (в зависимости от исполнения).
Расходомеры-счетчики газа ультразвуковые ЭЛМЕТРО-Флоус (ДРУ) обеспечивают выполнение следующих функций:
- измерение объемного расхода и объема газа при рабочих условиях;
- вычисление объемного расхода и объема газа, приведенного к стандартным условиям, а также вычисление массового расхода и массы газа (исполнение I);
- вычисление теплоты сгорания природного газа (исполнение I);
- формирование стандартных выходных сигналов, передающих результаты измерений и вычислений;
- архивирование в энергонезависимой памяти и вывод на показывающее устройство результатов измерений и вычислений, архивов событий (исполнение I);
- обеспечение доступа к параметрам конфигурации с помощью экранного меню и цифрового интерфейса;
- самодиагностика, вывод диагностических данных на индикатор и передача по цифровым интерфейсам.

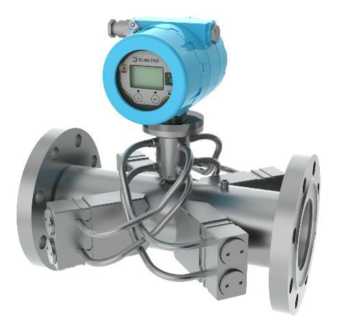

Общий вид расходомеров-счетчиков газа ультразвуковых ЭЛМЕТРО-Флоус (ДРУ) представлен на рисунке 1.

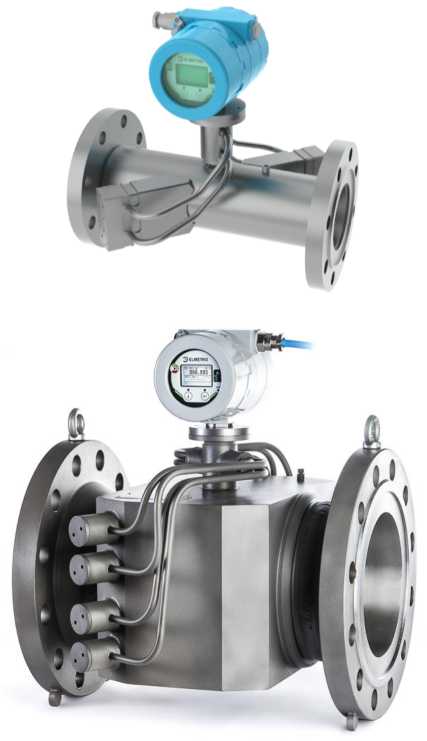

Рисунок 1 - Общий вид расходомеров-счетчиков газа ультразвуковых ЭЛМЕТРО-Флоус (ДРУ)
Пломбирование расходомеров-счетчиков газа ультразвуковых ЭЛМЕТРО-Флоус (ДРУ) от несанкционированного доступа осуществляется с помощью проволоки и свинцовой (пластмассовой) пломбы. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлена на рисунке 2.
Место нанесения знака поверки

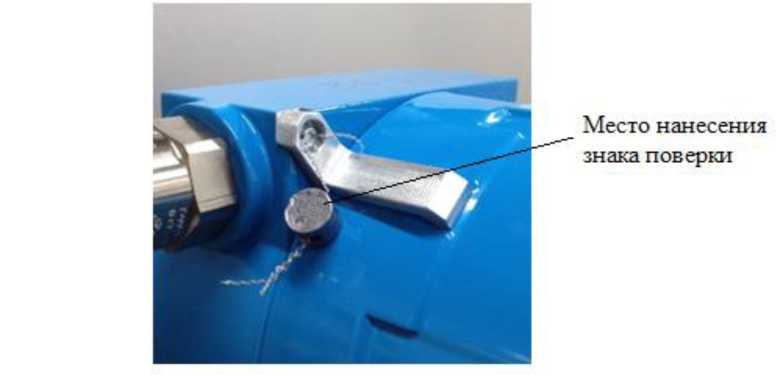

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Программное обеспечение
Расходомеры-счетчики газа ультразвуковые ЭЛМЕТРО-Флоус (ДРУ) имеют встроенное программное обеспечение. Защита программного обеспечения расходомеров-счетчиков газа ультразвуковых ЭЛМЕТРО-Флоус (ДРУ) от несанкционированного доступа с целью изменения параметров, влияющих на метрологические характеристики, осуществляется путем введением пароля, пломбирования и аппаратных микропереключателей. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения расходомеров-счетчиков газа ультразвуковых ЭЛМЕТРО-Флоус (ДРУ) приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения__________________
|
Идентификационные данные (признаки) |
Значение | |
|
исполнения W |
исполнение I | |
|
Идентификационное наименование |
_ |
_ |
|
Номер версии (идентификационный номер) |
5.B.C |
1.B.C |
|
Цифровой идентификатор |
0xE408 |
0xDC90 |
|
Алгоритм вычисления цифрового идентификатора |
CRC-16 |
CRC-16 |
|
Примечание - Номер версии программного обеспечения имеет структуру A.B.C (A -номер версии метрологически значимой части ПО; B - номер версии метрологически незначимой части программного обеспечения, определяющей интерфейс взаимодействия с пользователем; C - вспомогательный идентификационный номер, для устранения ошибок и неточностей метрологически незначимой части программного обеспечения). B и C могут быть любые переменные значения. | ||
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода при рабочих условиях1), м3/ч - врезное исполнение - корпусное исполнение |
от 0,85 до 180000 от 0,4 до 8000 |
Продолжение Таблицы 3
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа при рабочих условиях, включая погрешность преобразования в частотный, импульсный или цифровой сигнал2), %: а) от 0,03^Qmax3) включ. до Qmax включ. - исполнение А - исполнение B - исполнение C - исполнение D - исполнение F б) от 0,01-Qmax включ. до 0,03^Qmax - исполнение А - исполнение B - исполнение C - исполнение D - исполнение F |
±0,5 (±0,7) ±0,7 (±0,9) ±1,0 (±1,3) ±1,5 (±1,8) ±3,0 (±3,5) ±1,0 (±1,2) ±1,4 (±1,6) ±2,0 (±2,6) ±3,0 (±3,6) ±6,0 (±7,0) |
|
Пределы допускаемой приведенной погрешности (приведена к расходу 0,0bQmax) измерений объемного расхода и объема газа при рабочих условиях в диапазоне измерений от Qmin4) включ. до 0,01<)max, включая погрешность преобразования в частотный, импульсный или цифровой сигнал2) 5) - исполнение А - исполнение B - исполнение C - исполнение D - исполнение F |
±1,0 (±1,2) ±1,4 (±1,6) ±2,0 (±2,6) ±3,0 (±3,6) ±6,0 (±7,0) |
|
Пределы допускаемой приведенной погрешности к диапазону измерений при измерении аналоговых сигналов силы постоянного тока от 4 до 20 мА, %6) |
±0,05 |
|
Пределы допускаемой приведенной погрешности к диапазону измерений при преобразовании цифрового сигнала в аналоговый сигнал силы постоянного тока от 4 до 20 мА, % |
±0,05 |
|
Пределы допускаемой относительной погрешности при вычислении объемного расхода и объема газа, приведенных к стандартным условиям, массового расхода и массы газа, теплоты сгорания природного газа, % (исполнение I) |
±0,01 |
|
Пределы допускаемой относительной погрешности при измерении времени, % (исполнение I) |
±0,01 |
Окончание Таблицы 3
|
Наименование характеристики |
Значение |
|
1) Указан общий диапазон, в зависимости от исполнения и типоразмера расходомеров-счетчиков газа ультразвуковых ЭЛМЕТРО-Флоус (ДРУ) значения определяются в соответствии с руководством по эксплуатации. 2) В скобках указаны погрешности при имитационной поверке. 3) Максимальный измеряемый объемный расход расходомера-счетчика газа ультразвукового ЭЛМЕТРО-Флоус (ДРУ) (определяется в соответствии с руководством по эксплуатации). 4) Минимальный измеряемый объемный расход расходомера-счетчика газа ультразвукового ЭЛМЕТРО-Флоус (ДРУ) (определяется в соответствии с руководством по эксплуатации). 5) Погрешность нормирована для исполнений расходомеров-счетчиков газа ультразвуковых ЭЛМЕТРО-Флоус (ДРУ) с расширенным диапазоном измерений. 6) Если объемный расход выводится с расходомера-счетчика газа ультразвукового ЭЛМЕТРО-Флоус (ДРУ) в виде аналогового сигнала (от 4 до 20 мА), при расчете пределов погрешности измерений необходимо учитывать составляющую, вызванную погрешностью преобразования цифрового сигнала в аналоговый сигнал силы постоянного тока от 4 до 20 мА расходомеров-счетчиков газа ультразвуковых ЭЛМЕТРО-Флоус (ДРУ). Относительную погрешность преобразований цифрового сигнала в аналоговый сигнал силы постоянного тока от 4 до 20 мА расходомеров-счетчиков газа ультразвуковых ЭЛМЕТРО-Флоус (ДРУ) 8, %, рассчитывают по формуле: „ X - X 8 = ±0,05 —max-----min-, X изм где Xmax - верхний настроенный предел объемного расхода, м3/ч; Xmin — нижний настроенный предел объемного расхода, м3/ч; X изм - измеренное значение объемного расхода, мз/ч. Примечание - Пределы погрешности измерений объемного расхода и объема газа, приведенных к стандартным условиям, определяются в соответствии с ГОСТ 8.611-2013. | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
природный газ по ГОСТ 5542-2014, свободный нефтяной газ, водород, гелий, ацетилен, другие газы, воздух, инертные газы |
|
Номинальный диаметр: - врезное исполнение - корпусное исполнение |
от DN 100 до DN 1000 от DN 50 до DN 300 |
|
Температура измеряемой среды, °С: - исполнение U - исполнение N - исполнение T - исполнение J |
от -70 до +50 от -50 до +50 от -50 до +120 от -70 до +120 |
|
Максимальное абсолютное давление измеряемой среды, МПа |
16 |
|
Алгоритмы расчета, реализованные в устройстве обработки сигналов |
ГОСТ 30319.2-2015, ГОСТ 30319.3-2015, ГСССД МР 113-2003, ГСССД МР 118-05, ГОСТ 31369-2008, ГОСТ 8.611-2013 |
|
Выходной сигнал |
частотный, импульсный, токовый от 4 до 20 мА, цифровой (Modbus RTU, HART-протокол) |
|
Наименование характеристики |
Значение |
|
Интерфейсы связи |
RS-232, RS-485 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от -50 до +50 до 95, без конденсации влаги от 84 до 106,7 |
|
Параметры электрического питания - напряжение постоянного тока, В - напряжение переменного тока, В - частота переменного тока, Гц |
от 20 до 42 от 100 до 242 50±1 |
|
Потребляемая мощность, В •А, не более |
28 |
|
Габаритные размеры, мм, не более* - длина - ширина - высота |
670 550 660 |
|
Масса, кг, не более* |
230 |
|
Средний срок службы, лет |
12 |
|
Значения габаритных размеров и массы для каждого исполнения и номинального диаметра указаны в руководстве по эксплуатации. | |
Знак утверждения типа
наносится на маркировочную табличку расходомеров-счетчиков газа ультразвуковых ЭЛМЕТРО-Флоус (ДРУ), установленную на корпусе, и по центру эксплуатационной документации (руководство по эксплуатации, паспорт) типографским способом.
Комплектность
Таблица 5 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Расходомер-счетчик газа ультразвуковой |
ЭЛМЕТРО-Флоус (ДРУ) |
1 шт. |
|
Руководство по эксплуатации |
3068.00.00.000 РЭ |
1 экз. |
|
Паспорт |
3068.00.00.000 ПС |
1 экз. |
|
Методика поверки |
МП 0830-1-2018 |
1 экз. |
|
Программное обеспечение на персональный компьютер (по заказу) |
_ |
1 шт. |
|
Устройство подготовки потока (по заказу) |
_ |
1 комплект |
|
Комплекты монтажных частей |
_ |
1 комплект |
Поверка
осуществляется по документу МП 0830-1-2018 «Инструкция. Государственная система обеспечения единства измерений. Расходомеры-счетчики газа ультразвуковые ЭЛМЕТРО-Флоус (ДРУ). Методика поверки», утвержденному ФГУП «ВНИИР» 20 августа 2018 г.
Основные средства поверки:
- рабочий эталон 1-го разряда по ГОСТ Р 8.618-2014, диапазон воспроизводимого объемного расхода должен соответствовать рабочему диапазону измерений поверяемого расходомера-счетчика газа ультразвукового ЭЛМЕТРО-Флоус (ДРУ), пределы погрешности должны быть не более 1/3 пределов погрешности расходомера-счетчика газа ультразвукового ЭЛМЕТРО-Флоус (ДРУ) (не более ±0,3 % для исполнений А и B расходомера-счетчика газа ультразвукового ЭЛМЕТРО-Флоус (ДРУ));
- калибратор многофункциональный и коммуникатор BEAMEX MC6 (регистрационный номер в Федеральном информационном фонде 52489-13), диапазон воспроизведения силы постоянного тока от 0 до 25 мА, пределы допускаемой основной погрешности воспроизведения ±(0,01 % показания + 1 мкА); диапазон измерений частоты от 0,0028 до 50000 Гц, пределы допускаемой основной погрешности ±(0,002 % показания + 0,000002 Гц) в диапазоне от 0,0028 до 0,5 Гц, ±(0,002 % показания + 0,00002 Гц) в диапазоне от 0,5 до 5 Гц, ±(0,002 % показания + 0,0002 Гц) в диапазоне от 5 до 50 Гц, ±(0,002 % показания + 0,02 Гц) в диапазоне от 50 до 500 Гц, ±(0,002 % показания + 0,02 Гц) в диапазоне от 500 до 5000 Гц, ±(0,002 % показания + 0,2 Гц) в диапазоне от 5000 до 50000 Гц; диапазон измерений силы постоянного тока от минус 25 до 25 мА, пределы допускаемой основной погрешности измерений ±(0,01 % показания + 1 мкА).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт расходомеров-счетчиков газа ультразвуковых ЭЛМЕТРО-Флоус (ДРУ).
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа
АМПД.407151.032 ТУ Расходомеры-счётчики газа ультразвуковые ЭЛМЕТРО-Флоус, ДРУ. Технические условия
