Весы неавтоматического действия передвижные EVOCAR

Назначение

Весы неавтоматического действия передвижные EVOCAR (далее - средство измерений; весы) предназначены для измерений массы.

Описание

Принцип действия весов основан на использовании гравитационного притяжения. Сила тяжести объекта измерений, воздействующая на грузоприемное устройство средства измерений, вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал. Этот сигнал подвергается аналогоцифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы. Измеренное значение массы отображается в визуальной форме на дисплее средства измерений и может быть передано в виде электрического сигнала через цифровой интерфейс связи на периферийные устройства, например, принтер, персональный компьютер.

Средства измерений представляют собой весы неавтоматического действия по ГОСТ OIML R 76-1-2011.

Средства измерений состоят из:

- грузоприемного устройства (далее - ГПУ), включающего в себя четыре аналоговых тензорезисторных весоизмерительных датчика;

- прибора весоизмерительного (индикатор, п.Т.2.2.2 ГОСТ OIML R 76-1-2011).

Сигнальные кабели датчиков подключаются непосредственно к индикатору.

Совместно со средствами измерений могут использоваться устройство приема и передачи цифровых данных (далее - УОЦД, п.Т.2.2.4 ГОСТ OIML R 76-1-2011) и персональный компьютер (далее - ПК) с предустановленным специализированным программным обеспечением индикации результатов измерений EVODATA.

Средства измерений выпускаются в трех модификациях, отличающихся метрологическими характеристиками (согласно таблицам 2 - 3) и имеют обозначение EVOCAR-[1]-[2], где:

EVOCAR - обозначение типа весов;

[1] - условное обозначение класса точности по ГОСТ OIML R 76-1-2011: 2100 (средний); 2000 (обычный);

[2] - значение максимальной нагрузки (Мах или Махг), т: 5; 10.

Для предотвращения несанкционированного доступа к внутренним частям и изменений параметров настройки и регулировки, на корпус прибора весоизмерительного весов наносится пломба с изображением знака поверки.

Общий вид и схема пломбировки средств измерений представлены на рисунке 1.

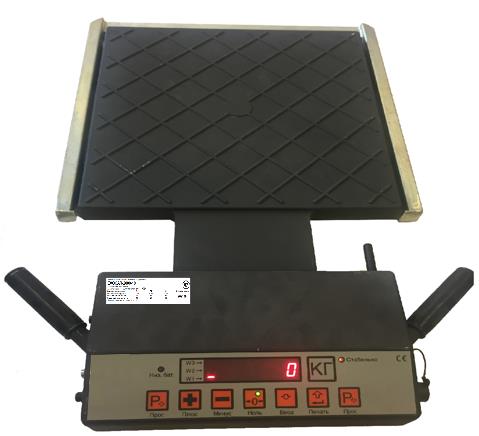

Рисунок 1 - Общий вид весов

Для предотвращения несанкционированного доступа к внутренним частям и изменений параметров настройки и регулировки, на корпус прибора весоизмерительного, входящего в состав средств измерений, наносится пломба с изображением знака поверки. Схема пломбировки приведена на рисунке 2.

Маркировочная табличка

Рисунок 2 - Схема пломбировки от несанкционированного доступа (1 - пломба в виде наклейки, разрушаемой при снятии)

Средства измерений снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

- устройство первоначальной установки на нуль (T.2.7.2.4);

- устройство слежения за нулем (T.2.7.3);

- полуавтоматическое устройство установки на нуль (T.2.7.2.2);

- режим работы в качестве многодиапазонных весов (Т.3.2.7, 4.10; модификация EVOCAR-2000-10).

Маркировочная табличка (обязательная маркировка) средств измерений выполнена в виде металлической пластинки, крепится на весоизмерительный прибор и содержит следующие основные данные, нанесенные типографским методом:

- наименование или товарный знак изготовителя;

- знак утверждения типа;

- обозначение типа и модификации весов;

- серийный (заводской) номер (арабские цифры);

- класс точности по ГОСТ OIML R 76-1-2011;

- максимальная нагрузка (Мах) или (Maxi диапазонов взвешивания многодиапазонных весов);

- минимальная нагрузка (Min) или (Mini диапазонов взвешивания многодиапазонных весов);

- поверочный интервал (e) или (ei диапазонов взвешивания многодиапазонных весов);

- диапазон температуры.

Весы неавтоматического действия передвижные

EVOCAR-2100-5

ЗАО «ИНСПЕКТРА», Россия

Класс точности по ГОСТ OIML R 76-1-2011   <ДЦ>

Максимальная нагрузка, кг ________5000________

Минимальная нагрузка, кг 200

Поверочный интервал, кг e=d            10

Диапазон температуры, °С: от - 40 до +40

Серийный номер

207935

Весы неавтоматического действия передвижные

EVOCAR-2000-10

ЗАО «ИНСПЕКТРА», Россия

Класс точности по ГОСТ OIML R 76-1-2011   (JHp

Диапазон взвешивания

Максимальная нагрузка, кг

Минимальная нагрузка, кг Поверочный интервал, кг e=d

W1 3000 100 10

Диапазон температуры, °С: от - 40 до +40

W2 6000 200 20

W3 10000 500 50

Серийный номер

202139

Рисунок 3 - Общий вид (пример) маркировочной таблички

Нанесение знака поверки на средства измерений не предусмотрено.

Программное обеспечение

Программное обеспечение (далее - ПО) средств измерений является встроенными, используются в стационарной (закрепленной) аппаратной части.

Идентификационным признаком ПО средств измерений служит номер версии (идентификационный номер) ПО (таблица 1), который отображается на дисплее при включении средств измерений. Это ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер. Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования изготовителя. Кроме того, для защиты от несанкционированного доступа к параметрам регулировки и настройки, а также измерительной информации используется переключатель настройки и регулировки, который находится на печатной плате внутри пломбируемого корпуса индикатора. Для проверки изменений законодательно контролируемых параметров используется контрольное число, которое изменяется при внесении изменений в указанные параметры и отображается на дисплее при включении весов в виде «CH. XXXX», где «Х» принимает значения от 0 до 9.

Программное обеспечение EVODATA устанавливается на ПК, обеспечивает сбор и визуализацию данных, получаемых от весов через УОЦД. Номер версии ПО EVODATA отображается в главном окне ПО EVODATA, а также может быть просмотрен, открыв свойства исполняемого файла «EvoData.exe». Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования изготовителя.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014. Идентификационные данные ПО представлены в таблице 1.

Таблица 1 - Идентификационные данные ПО

*«х» - обозначение версии метрологически незначимой части ПО, может принимать значения от 0 до 9.

Технические характеристики

Таблица 2 - Метрологические характеристики модификаций среднего класса точности

Таблица 3 - Метрологические характеристики модификаций обычного класса точности

Таблица 4 - Основные технические характеристики

Знак утверждения типа

наносится на маркировочную табличку, расположенную на корпусе индикатора средства измерений, фотохимическим способом, а также типографским способом на титульный лист эксплуатационного документа.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 5 «Подготовка весов к эксплуатации», 6 «Методы (методики) измерений» документа ТС П01.00.00 ПРЭ «Весы неавтоматического действия передвижные EVOCAR. Руководство по эксплуатации. Паспорт».

Нормативные документы

ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1.

Метрологические и технические требования. Испытания»

Приказ Росстандарта от 04 июля 2022 № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»

ТУ 28.29.31.112-002-701991151-2016 «Весы неавтоматического действия передвижные EVOCAR. Технические условия»
