Анализаторы газопроницаемости и пористости ПИК-ПП
| Номер в ГРСИ РФ: | 73989-19 |
|---|---|
| Производитель / заявитель: | ЗАО "Геологика", г.Новосибирск |
Анализаторы газопроницаемости и пористости ПИК-1111 (далее - анализаторы) предназначены для измерений коэффициента газопроницаемости и открытой пористости керна.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 73989-19 |
| Наименование | Анализаторы газопроницаемости и пористости |
| Модель | ПИК-ПП |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 11.02.2024 |
Производитель / Заявитель
АО "Геологика", г.Новосибирск
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 26 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 26 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 30.06.2024 |
Поверители
Скачать
| 73989-19: Описание типа СИ | Скачать | 153.6 КБ | |
| 73989-19: Методика поверки МП 77-251-2018 | Скачать | 5.9 MБ |
Описание типа
Назначение
Анализаторы газопроницаемости и пористости ПИК-ПИ (далее - анализаторы) предназначены для измерений коэффициента газопроницаемости и открытой пористости керна.
Описание
Принцип действия анализаторов основан на законах газовой термодинамики, устанавливающих зависимость давления и объема газа от температуры. Измерение и расчет коэффициента газопроницаемости проводится с использованием закона Бойля - Мариотта на основании данных о расходе газа в условиях проведения эксперимента, его давлении и температуре. Определение открытой пористости основано на измерении объема пор при изменении давления газа с использованием закона Бойля - Мариотта.
Конструктивно анализаторы состоят из измерительного блока, кернодержателя, системы подачи газа, электронного блока для контроля процесса измерения. Управление работой анализаторов, сбор, хранение данных и расчеты осуществляются при помощи персонального компьютера и специального программного обеспечения. Корпус анализаторов окрашивается в цвета по требованию заказчика. Анализаторы могут быть оснащены цифровой информационной панелью, расположенной на лицевой панели, а также манометром входного давления газа, дублирующим показания манометра на редукторе баллона.
Знак поверки наносится на лицевую часть анализатора. Анализаторы имеют заводские или серийные номера, расположенные на боковой (для анализаторов, оснащенных манометром входного давления) или задней (для анализаторов, не оснащенных манометром входного давления) панели средств измерений. Заводской или серийный номер имеет буквенно-цифровой формат и наносится травлением, гравированием, типографским или иным пригодным способом.
Общий вид анализаторов, место нанесения заводского или серийного номера, знака поверки и знака утверждения типа представлены на рисунках 1-4.
Место нанесения знака утверждения типа
Место нанесения знака поверки
Рисунок 1 - Общий вид анализаторов газопроницаемости и пористости ПИК-ПИ, оснащенных манометром входного давления, место нанесения знака поверки и знака утверждения типа
Место нанесения заводского или серийного номера

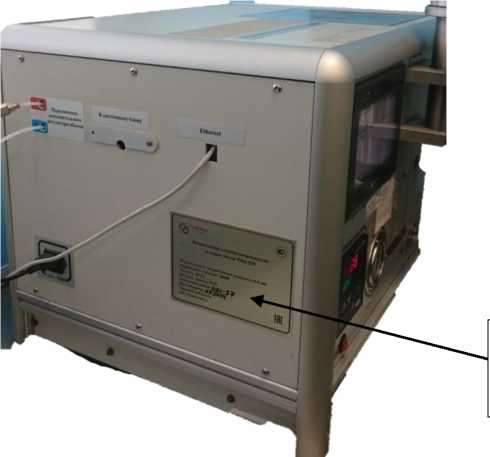

Рисунок 2 - Место нанесения заводского или серийного номера на анализаторы газопроницаемости и пористости ИИК-ИИ, оснащенные манометром входного давления
Место нанесения знака утверждения типа
Место нанесения знака поверки

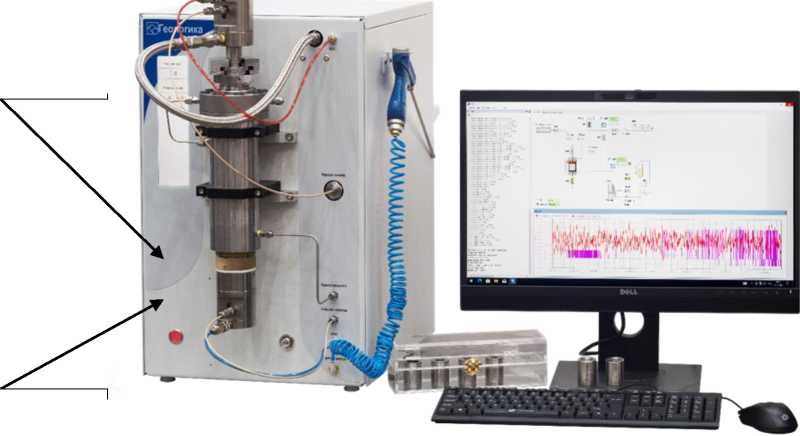

Рисунок 3 - Общий вид анализаторов газопроницаемости и пористости ПИК-ПП, не оснащенных манометром входного давления, обозначение места нанесения знака поверки и знака утверждения типа

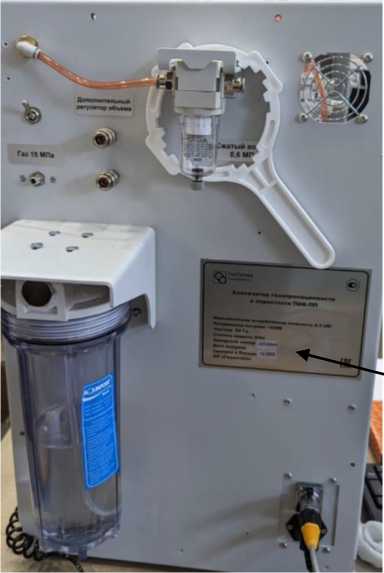

Рисунок 4 - Место нанесения заводского или серийного номера на анализаторы газопроницаемости и пористости ПИК-ПП, не оснащенных манометром входного давления
Место нанесения заводского или серийного номера
Пломбирование анализаторов не предусмотрено. Конструкция анализаторов обеспечивает ограничение доступа к частям, несущим первичную измерительную информацию, местам настройки (регулировки).
Программное обеспечение
Анализаторы оснащены внешним программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер или на принтер.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения (ПО) анализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ПИК-ПП |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.5.0.1 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений коэффициента газопроницаемости, [10-3 мкм2] (мД) 1) |
от 0,1 до 5000 |
|
Предел допускаемого среднеквадратического отклонения случайной составляющей погрешности измерений коэффициента газопроницаемости в диапазоне от 0,1 до 1 |10-3 мкм2] (мД) 1) включ., [ 10-3 мкм2] (мД) 1) |
0,02 |
|
Предел допускаемого относительного среднеквадратического отклонения случайной составляющей погрешности измерений коэффициента газопроницаемости в диапазоне св. 1 до 5000 110-3 мкм2] (мД) 1) включ., % |
3 |
|
Пределы допускаемой абсолютной погрешности измерений коэффициента газопроницаемости в диапазоне от 0,1 до 1 110-3 мкм2] (мД) 1) включ., [10-3 мкм2] (мД) 1) |
± 0,05 |
|
Пределы допускаемой относительной погрешности измерений коэффициента газопроницаемости в диапазоне св. 1 до 5000 [10-3 мкм2] (мД) 1) включ., % |
± 8 |
|
Диапазон показаний коэффициента газопроницаемости, [10-3 мкм2] (мД) 1) |
от 0,01 до 10000 |
|
Диапазон измерений открытой пористости, % |
от 0,6 до 40 |
|
Предел допускаемого среднеквадратического отклонения случайной составляющей погрешности измерений открытой пористости в диапазоне от 0,6 % до 10 % включ., % |
0,1 |
|
Предел допускаемого относительного среднеквадратического отклонения случайной составляющей погрешности измерений открытой пористости в диапазоне св. 10 % до 40 % включ., % |
2 |
|
Пределы допускаемой абсолютной погрешности измерений открытой пористости в диапазоне от 0,6 % до 10 % включ., % |
± 0,5 |
|
Пределы допускаемой относительной погрешности измерений открытой пористости в диапазоне св. 10 % до 40 % включ., % |
± 6 |
|
Диапазон показаний открытой пористости, % |
от 0,01 до 40 |
|
1) 1 миллидарси [мД]=0,98692З40-15 м2 = 0,98692340-3 мкм2 | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Тип фильтрующегося газа |
гелий, азот, воздух |
|
Диаметр исследуемых образцов, мм |
от 25,4 до 110 |
|
Длина исследуемых образцов, мм |
от 20 до 100 |
|
Горное давление (давление обжима), МПа |
до 70 |
|
Поровое давление, МПа |
до 1,7 |
|
Условия измерения при барических условиях |
Ступенчатый подъем давления с выдержкой при заданном давлении с определением пористости и проницаемости |
|
Измерение пористости при насыщении гелием, азотом, воздухом |
да |
|
Работа с влажными образцами (возможность измерения эффективной пористости и проницаемости при остаточной водонасыщенности) |
да |
|
Параметры электрического питания: - напряжение электрической питающей сети, В - частота переменного тока, Гц |
220 ± 22 50 ± 1 |
|
Габаритные размеры анализаторов, оснащенных манометром входного давления, мм, не более: - длина - ширина - высота |
700 500 500 |
|
Габаритные размеры анализаторов, не оснащенных манометром входного давления, мм, не более: - длина - ширина - высота |
760 420 820 |
|
Масса, кг, не более |
110 |
|
Условия эксплуатации: - температура окружающего воздуха, оС - влажность относительная, % - атмосферное давление, кПа |
от + 15 до + 25 от 20 до 80 от 84,0 до 106,7 |
Знак утверждения типа
наносится на лицевую панель анализатора методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор газопроницаемости и пористости |
ПИК-ПП |
1 шт. |
|
Кернодержатель D=30 мм |
- |
1 шт. |
|
Кернодержатель для образцов диаметром, отличным от 30 мм |
- |
1 шт.* |
|
Комплект ЗИП-О |
- |
1 шт.* |
|
Наименование |
Обозначение |
Количество |
|
Штангенциркуль |
- |
1 шт.* |
|
Персональный компьютер с установленным программным обеспечением |
- |
1 шт. |
|
Программное обеспечение |
ПИК-ПП |
1 шт. |
|
Руководство по эксплуатации |
ГЕОЛ.328.00.00.000 РЭ |
1 экз. |
|
Паспорт |
ГЕОЛ.328.00.00.000 ПС |
1 экз. |
|
Ведомость комплекта ЗИП-О |
ГЕОЛ.328.00.00.000 ЗИ |
1 экз. |
|
Ведомость эксплуатационных документов |
ГЕОЛ.328.00.00.000 ВЭ |
1 экз. |
|
Руководство оператора |
643.ГЕОЛ.00002-01 34 01 |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
* - по заказу | ||
Сведения о методах измерений
приведены в руководстве по эксплуатации ГЕОЛ.328.00.00.000 РЭ, раздел 1.4 «Устройство и работа».
Нормативные документы
Технические условия ГЕОЛ.410670.001 ТУ «Оборудование испытательное лабораторное по изучению керна, флюидов и пропантов ПИК»;
Приказ Росстандарта от 15 марта 2021 г. №315 «Об утверждении Государственной поверочной схемы для средств измерений удельной адсорбции газов, удельной поверхности, удельного объема пор, размера пор, открытой пористости и коэффициента газопроницаемости твердых веществ и материалов».
