Измерители мощности излучения ИМИ-03 (ИМИ-03Т)

Номер в ГРСИ РФ: 73998-19
Производитель / заявитель: ООО "Бином", г.Калуга
Скачать
73998-19: Описание типа СИ Скачать 1.6 MБ
73998-19: Методика поверки МП 064.ФЗ-18 Скачать 1.3 MБ
Нет данных о поставщике
Измерители мощности излучения ИМИ-03 (ИМИ-03Т) поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Измерители мощности излучения ИМИ-03 (ИМИ-03 Т) (далее - измерители) предназначены для измерений энергетических параметров расходящихся пучков излучения лазеров и светодиодов импульсного и непрерывного режима точечного или матричного типа.

Информация по Госреестру

Основные данные
Номер по Госреестру 73998-19
Наименование Измерители мощности излучения
Модель ИМИ-03 (ИМИ-03Т)
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 11.02.2024
Производитель / Заявитель

ООО "Бином", г.Калуга

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 66
Найдено поверителей 1
Успешных поверок (СИ пригодно) 66 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 22.12.2024

Поверители

Скачать

73998-19: Описание типа СИ Скачать 1.6 MБ
73998-19: Методика поверки МП 064.ФЗ-18 Скачать 1.3 MБ

Описание типа

Назначение

Измерители мощности излучения ИМИ-03 (ИМИ-03Т) (далее - измерители) предназначены для измерений энергетических параметров расходящихся пучков излучения лазеров и светодиодов импульсного и непрерывного режима точечного или матричного типа.

Описание

Принцип действия прибора основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением. Электрический сигнал преобразуется в цифровую форму.

Измеритель состоит из блока управления и двух внешних фотоприёмников. Блок управления выполнен в пластмассовом корпусе. Внешние фотоприемники (фотометрические шары) выполнены на основе пластмассовых интегрирующих сфер разного диаметра с расположенными на ее поверхности фотодиодами. Измеритель имеет сервисный разъём USB-B, служащий для настройки, поверки и автоматизации измерений. На наклонной части передней панели расположены цифровой индикатор и клавиши выбора режима и длины волны, на горизонтальной части передней панели находится сетевой выключатель, разъём для подключения внешних фотоприёмников.

Измерители выпускаются в следующих модификациях: ИМИ-03 и ИМИ-03Т.

В модификации ИМИ-03Т на горизонтальной части передней панели находится разъём для подключения осциллографа.

В измерителе реализован метод «А» прямых измерений максимальной мощности в соответствии с ГОСТ 25819-83.

На оптическом входе интегрирующих сфер установлены съёмные устройства с диафрагмами, обеспечивающими возможность измерения параметров излучения в конусе с углом, зависящего от наличия и диаметра (при наличии) сменной диафрагмы. Значение угла определяется расчётным путём в зависимости от диаметра сменной диафрагмы, расстояния до источника и его размеров. Устройства обеспечивают также возможность установки одного из двух, входящих в комплект ограничительных фильтров, обеспечивающих расширение диапазона измерений.

Общий вид измерителя представлен на рисунке 1. Места пломбирования корпуса и нанесения маркировки представлены на рисунке 2.

1          2           3

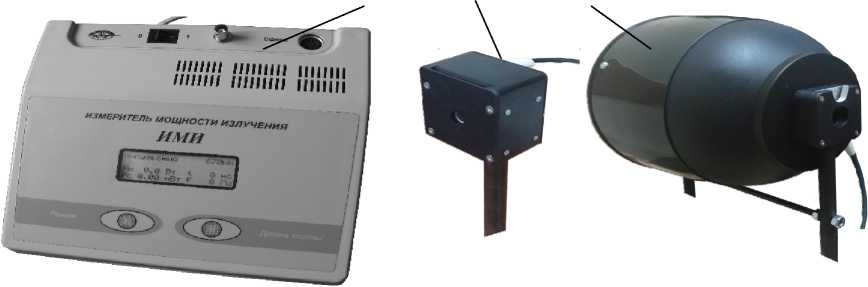

Рисунок 1 - Общий вид измерителя

1 - блок управления; 2 - сфера фотометрическая СФ-Х/1; 3 - сфера фотометрическая СФ-Х/2

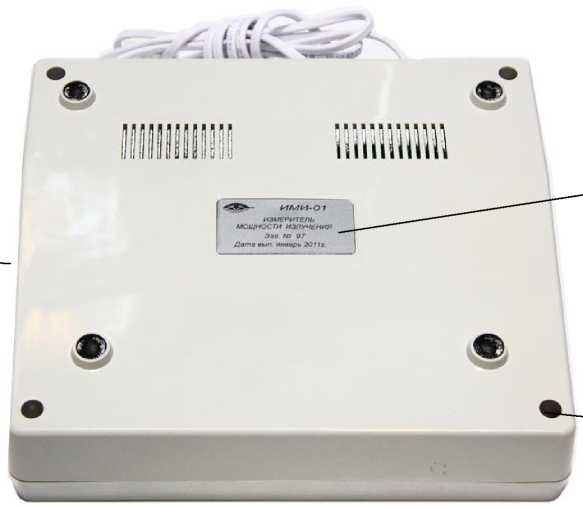

Рисунок 2 - Схема пломбирования, нанесения знака поверки и маркировки измерителя

1 - место нанесения маркировки; 2 - место установки пломбы;

3 - место нанесения знака поверки

Программное обеспечение

Измерители функционируют под управлением микроконтроллера, используется встроенное программное обеспечение (далее - ПО), выполняющее функции отображения на экране прибора информации в удобном для оператора виде, а также задания условий измерения.

Для защиты от несанкционированного доступа к элементам схемы корпус блока управления измерителя пломбируется. Пломбируется гнездо правого нижнего винта крепления, если смотреть со стороны нижней панели.

Идентификационные данные программы микроконтроллера измерителя приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Program IMI03.v34.hex

Номер версии (идентификационный номер) ПО

ver.34 и выше

Метрологически значимая часть ПО размещается в энергонезависимой части памяти микроконтроллера, запись которой осуществляется в процессе производства. Доступ к микроконтроллеру исключён конструкцией аппаратной части измерителя. Модификация ПО возможна только на фирме-производителе.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Метрологические и технические характеристики измерителя приведены в таблицах 2-3.

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Длины волн исследуемого излучения (фиксированные значения в диапазоне), нм:

- без использования светофильтра

- с использованием светофильтров

от 400 до 1000 от 700 до 1000

Режим измерений параметров импульсного лазерного излучения

Диапазон измерений максимальной мощности импульса, Вт:

для сферы фотометрической СФ-Х/1:

- без ограничительного фильтра, не менее

- c ограничительным фильтром № N/1 на длине волны 850 нм

- с ограничительным фильтром № N/2 на длине волны 850 нм для сферы фотометрической СФ-Х/2:

- без ограничительного фильтра, не менее

- c ограничительным фильтром № N/1 на длине волны 850 нм

- с ограничительным фильтром № N/2 на длине волны 850 нм

_

от 0,01 до 0,5

от 0,5 до 30

от 5 до 150

от 1 до 50

от 150 до 3000 от 400 до 9000

Диапазон измерений частоты повторения импульсов, Гц

от 30 до 30000

Диапазон измерений длительности импульса по уровню 0,5, нс

от 50 до 10000

Предел допускаемой относительной погрешности измерений средней мощности излучения, %

17

Предел допускаемой относительной погрешности измерений максимальной мощности импульса, %

1)12+0,05(Рм / Р - 1)

Предел допускаемой относительной погрешности измерений длительности импульса по уровню 0,5, %

5

Предел допускаемой относительной погрешности измерений частоты повторения импульсов, %

1

Режим измерений параметров непрерывного излучения

Диапазон измерений средней мощности, мВт

- без ограничительного фильтра, не менее

- c ограничительным фильтром № N/1 на длине волны 850 нм

от 1 до 400 от 100 до 3200

Предел допускаемой относительной погрешности измерений средней мощности непрерывного оптического излучения, %

12+0,05(Рм / Р - 1)

1) Рм и Р, соответственно, конечное значение предела измерений и измеренное значение мощности.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры (ВхШхГ), мм, не более: - электронного блока ИМИ

- выносной фотометрической сферы: АТУД.203636.002 СБ (СФ-Х/2) АТУД.203636.003 СБ (СФ-Х/1)

240x220x100

240x260x360 60x60x280

Масса, кг, не более

6

Потребляемая мощность, В •А, не более

12

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации методом штемпелевания и на корпус прибора методом наклеивания.

Комплектность

Комплектность измерителей представлена в таблице 4.

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Блок управления измерителя, зав.№ N

-

1 шт.

Сфера фотометрическая СФ-Х/12)

-

1 комп.1)

Сфера фотометрическая СФ-Х/2

-

1 комп. 1)

Светофильтр ОФ N/13)

-

1         1)

1 шт. '

Светофильтр ОФ N/2

-

1         1)

1 шт. '

Руководство по эксплуатации

АТУД.411636.003 РЭ

1 шт.

Методика поверки

МП 064.Ф3-18

1         1)

1 шт. '

Очки защитные

-

1         1)

1 шт. '

Транспортная упаковка

-

1 комп.

1) Комплектация осуществляется по заказу потребителя.

2) Х - заводской номер блока управления измерителя.

3) N - номер партии ограничительного фильтра.

Поверка

осуществляется по документу МП 064.Ф3-18 «Государственная система обеспечения единства измерений. Измерители мощности излучения ИМИ-03 (ИМИ-03Т). Методика поверки», утверждённому ФГУП «ВНИИОФИ» 19 ноября 2018 г.

Основные средства поверки:

- Государственный рабочий эталон единицы средней мощности непрерывного и импульсного оптического излучения в диапазоне от 10-6 до 10 Вт на длинах волн от 450 до 1100 нм по ГОСТ 8.585-2013;

- осциллограф Agilent Technologies DSO-X 4052A (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 53386-13);

- вольтметр универсальный В7-78/1 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 52147-12).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на корпус измерителя (место нанесения указано на рисунке 1)

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.585-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации.

ТУ 26.51.66-001-20734945-2018 Измеритель мощности излучения. Технические условия
