Источники радионуклидные закрытые фотонного излучения эталонные ОСГИ-РТ
| Номер в ГРСИ РФ: | 74005-19 |
|---|---|
| Производитель / заявитель: | ЗАО "РИТВЕРЦ", г.С.-Петербург |
Источники радионуклидные закрытые фотонного излучения эталонные ОСГИ-РТ (далее -источники ОСГИ-РТ) предназначены для воспроизведения значения активности гамма-излучающих радионуклидов (меры активности).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74005-19 |
| Наименование | Источники радионуклидные закрытые фотонного излучения эталонные |
| Модель | ОСГИ-РТ |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 11.02.2024 |
Производитель / Заявитель
ЗАО "РИТВЕРЦ", г.С.-Петербург
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 1768 |
| Найдено поверителей | 6 |
| Успешных поверок (СИ пригодно) | 1764 (100%) |
| Неуспешных поверок (СИ непригодно) | 4 (0%) |
| Актуальность информации | 16.04.2024 |
Поверители
Скачать
| 74005-19: Описание типа СИ | Скачать | 89.9 КБ | |
| 74005-19: Методика поверки МП 2101-004-2018 | Скачать | 807 КБ |
Описание типа
Назначение
Источники радионуклидные закрытые фотонного излучения эталонные ОСГИ-РТ (далее -источники ОСГИ-РТ) предназначены для воспроизведения значения активности гамма-излучающих радионуклидов (меры активности).
Описание
Источник ОСГИ-РТ представляет собой герметичную конструкцию в форме диска, состоящую из двух герметично соединенных между собой полиимидных (одно - или двухслойных) пленок с односторонним фторопластовым покрытием толщиной не менее 50 мкм каждая. Активная часть источника, выполненная из радиоактивного материала, расположена между пленками на оси источника и герметизирована методом термосварки пленок. Диаметр активной части составляет не более 3 мм, что позволяет считать источник точечным без самопоглощения при реальных геометриях измерений фотонного излучения на спектрометрах и радиометрах
Источники ОСГИ-РТ изготавливаются на основе следующих радионуклидов: натрий-22, титан-44, марганец-54, железо-55, кобальт-57, кобальт-60, цинк-65, иттрий-88, кадмий-109, олово-113, барий-133, цезий-134, цезий-137, церий-139, европий-152, гадолиний-153, висмут-207, торий-228, америций-241, америций-243.
Источники могут быть аттестованы в качестве рабочих эталонов 1-го, 2-го разрядов или в ранге вторичного эталона в зависимости от метода передачи размера единицы активности, используемого при поверке, и указанной погрешности определения активности радионуклидов в источнике в соответствии с ГОСТ 8.033-96.

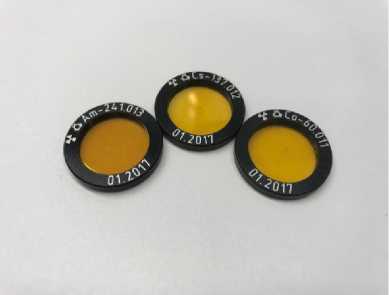

Рисунок 1 - Общий вид источников ОСГИ-РТ
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики источников ОСГИ-РТ
|
Наименование характеристики |
Значение |
|
Диапазон номинальной активности радионуклида в источнике1), кБк: - америций-243 - висмут-207, торий-228 - титан-44, цезий-134, америций-241 - кобальт-60, олово-113, гадолиний-153 - натрий-22, марганец-54, железо-55, кобальт-57, цинк-65, иттрий-88, кадмий-109, барий-133, цезий-137, церий-139, европий-152 - иттрий-88+барий- 133+европий- 152+америций-241 |
от 1 до 50 от 1 до 100 (от 1 до 50) 2) от 1 до 300 (от 1 до 100)2) от 1 до 500 (от 1 до 100)2) от 1 до 1000 (от1 до 100)2) 370+37+37+373) |
|
Пределы допускаемой относительной погрешности воспроизведения активности, %: при выпуске источников для применения в качестве: - рабочих эталонов 1-го разряда - рабочих эталонов 2-го разряда - рабочего средства измерения |
±4 ±6 ±10 |
|
Относительное суммарное СКО активности для источников в ранге вторичного эталона, %, не более |
±1,5 |
|
Активность радиоактивных веществ, снятых с поверхности источника, при определении уровня радиоактивного загрязнения источника методом влажного мазка по МУ 2.6.5.032-2017, Бк, не более |
20 |
|
1) Номинальное значение активности радионуклида в источнике ОСГИ-РТ в указанных пределах Заказчик устанавливает при заказе источника. Допустимые отклонения активности радионуклида в источнике от номинального значения не более ±20 %. 2) Диапазон активности для источников, которые могут быть аттестованы в ранге вторичного эталона. Перечень источников, которые могут быть аттестованы в ранге вторичного эталона марганец-54, кобальт-60, иттрий-88, барий-133, цезий-137, европий-152, торий-228, америций-241. 3) Для мультинуклидных источников допускается изменение состава и активности каждого радионуклида по согласованию с Заказчиком. | |
Таблица 2 - Основные технические характеристики источников ОСГИ-РТ
|
Наименование характеристики |
Значение |
|
Габаритные размеры источников, мм, не более: - диаметр - толщина |
25 3 |
|
Масса, г, не более |
1,83 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре +40 °С, %, не более - атмосферное давление, кПа |
от -50 до +50 98 от 25 до 500 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Назначенный срок службы источников с даты изготовления, лет: | |
|
- америций-241, торий-228, америций-243 с активностью менее 10 кБк |
5 |
|
- америций-241, торий-228, америций-243 с активностью более 10 кБк |
3 |
|
- иттрий-88, олово-113, церий-139 |
4 |
|
- марганец-54, кобальт-57, цинк-65, кадмий-109, гадолиний-153 |
5 |
|
- натрий-22, железо-55, цезий-134 |
10 |
|
- остальные радионуклиды |
12 |
Знак утверждения типа
наносится на титульный лист паспорта на источник ОСГИ-РТ методом компьютерной графики.
Комплектность
Таблица 3 - Комплектность источников ОСГИ-РТ
|
Наименование |
Обозначение |
Количество |
|
Источники радионуклидные закрытые фотонного излучения эталонные ОСГИ-РТ 1) |
- |
- |
|
Держатель источника 2) |
- |
- |
|
Пенал для источников |
- |
1 |
|
Паспорт 3) |
- |
1 |
|
4) Методика поверки 7 |
МП 2101-004-2018 |
1 |
|
Свидетельство о поверке 5) |
- |
1 |
|
1) В соответствии с заказом. 2) По заказу. 3) На каждый источник ОСГИ-РТ. 4) На партию при поставке в один адрес. 5) На все поставляемые источники. | ||
Поверка
осуществляется по документу МП 2101-004-2018 «ГСИ. Источники радионуклидные закрытые фотонного излучения эталонные ОСГИ-РТ. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 07 ноября 2018 г.
Основные средства поверки:
Рабочий эталон 1-го (2-го) разряда по ГОСТ 8.033-96 - комплект источников радионуклидных закрытых фотонного излучения эталонных ОСГИ-Р (рег. № 40714-09) с активностью радионуклидов от 5-103 до 5-105 Бк, погрешность не более ±4 % (±6 %);
Вторичный эталон единицы активности по ГОСТ 8.033-96 - комплект источников радионуклидных закрытых фотонного излучения эталонных ОСГИ-Р (рег. № 40714-09) с активностью радионуклидов от 5-103 до 1-105 Бк, относительное СКО (Sso) от 1 до 1,5 %;
Вторичный эталон единицы активности гамма-излучающих радионуклидов в диапазоне от 1-101 до 1-106 Бк (ГВЭТ 6-12) (рег. № 2.1.ZZB.0145.2015);
Государственный первичный эталон единиц активности и удельной активности радионуклидов, потока альфа-, бета-частиц и фотонов радионуклидных источников ГЭТ 6-2016.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки (оттиск поверительного клейма) наносится на свидетельство о поверке.
Сведения о методах измерений
отсутствуют.
Нормативные документы
ГОСТ 23649-79 Источники ионизирующего излучения радионуклидные закрытые. Маркировка, упаковка, транспортирование и хранение
ГОСТ 25926-90 Источники ионизирующего излучения радионуклидные закрытые. Классы прочности и методы испытаний. Нормы степеней жесткости при климатических и механических воздействиях
ГОСТ Р 51919-2002 Источники ионизирующего излучения радионуклидные закрытые. Методы испытания на утечку
ГОСТ 8.033-96 ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников
ТУ 7018-006-23102128-2012 Источники радионуклидные закрытые фотонного излучения эталонные ОСГИ-РТ. Технические условия
