Счётчики газа бытовые ДТСГ
| Номер в ГРСИ РФ: | 74007-19 |
|---|---|
| Категория: | Счетчики газа |
| Производитель / заявитель: | ООО "ДИОТЕХ", г.Чистополь |
| 74007-19: Описание типа СИ | Скачать | 114.5 КБ |
Счетчики газа бытовые ДТСГ (далее - счётчики) предназначены для измерения объема расхода природного газа по ГОСТ 5542-2014 или паров сжиженного газа по ГОСТ 20448-90, а также других неагрессивных газов, при учете потребления газа индивидуальными потребителями.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74007-19 |
| Наименование | Счётчики газа бытовые |
| Модель | ДТСГ |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 11.02.2024 |
Производитель / Заявитель
ООО "ДИОТЕХ", г.Чистополь
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 12 лет |
| Зарегистрировано поверок | 21672 |
| Найдено поверителей | 6 |
| Успешных поверок (СИ пригодно) | 21671 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 74007-19: Описание типа СИ | Скачать | 114.5 КБ |
Описание типа
Назначение
Счетчики газа бытовые ДТСГ (далее - счётчики) предназначены для измерения объема природного газа по ГОСТ 5542-2014 и сжиженного углеводородного газа по ГОСТ 20448-2018, а также других неагрессивных газов, при учете потребления газа индивидуальными потребителями в жилищно-коммунальном и бытовом хозяйстве.
Описание
Принцип действия счётчиков основан на использовании эффекта акустических колебаний струи измеряемого газа, возникающих при протекании газа через струйный генератор счётчика. Частота колебаний струи (частота импульсов) в струйном генераторе пропорциональна объемному расходу газа, а число импульсов - объему газа, прошедшему через счётчик.
Конструктивно счётчики состоят из:
- герметичного датчика расхода с входным и выходным патрубками, внутри которого расположен струйный генератор, преобразователь частоты акустических колебаний газа в электрический сигнал и датчик температуры (для счётчиков с термокоррекцией);
- электронного блока с жидкокристаллическим индикатором;
- элемента питания;
- кожуха;
- хомута.
Счётчик выпускается в следующих модификациях:
- типоразмеров: ДТСГ-1,6, ДТСГ-2,5, ДТСГ-3,2, ДТСГ-4, ДТСГ-6;
- класса точности 1 или класса точности 1,5;
- без слота для элемента питания или со слотом для элемента питания;
- без температурной коррекции или с температурной коррекцией;
- без импульсного выхода или с импульсным выходом;
- без цифрового интерфейса или с цифровым интерфейсом.
Счётчики со слотом для элемента питания позволяют заменять литиевую батарею без снятия кожуха.
Счётчики с температурной коррекцией приводят измеряемый объем газа к температуре 20 °С.
Счётчики с импульсным выходом оснащены оптроном для дистанционной передачи низкочастотных импульсов с заданным весом. Счётчик с импульсным выходом подключается к устройству считывания двумя способами: по релейной схеме и по схеме с контролем обрыва провода и короткого замыкания.
Счётчики с цифровым интерфейсом имеют подготовку для подключения модуля дистанционной передачи данных по беспроводному интерфейсу.
Счётчики с импульсным выходом или цифровым интерфейсом могут эксплуатироваться автономно или в составе автоматизированной системы контроля и учета энергоресурсов.
Защита от несанкционированного вмешательства обеспечивается пломбировкой хомута и заглушки, предотвращающей вскрытие кожуха счетчика и доступ к его импульсному выходу, а также применением специализированной программной среды, у которой отсутствуют средства и пользовательская оболочка для программирования или изменения программного обеспечения счётчика. У счётчиков, имеющих слот для элемента питания, дополнительно пломбируется самоклеящейся пломбой в виде наклейки крышка батарейного отсека. Самоклеящаяся пломба в виде наклейки разрушается при отклеивании и не может повторно использоваться.
Заводской номер счётчика наносится на лицевую панель методом лазерной маркировки.
Знак поверки наносится в соответствующий раздел паспорта и на пломбу, предназначенную для пломбировки хомута.
Общий вид счётчиков приведен на рисунках 1-2.

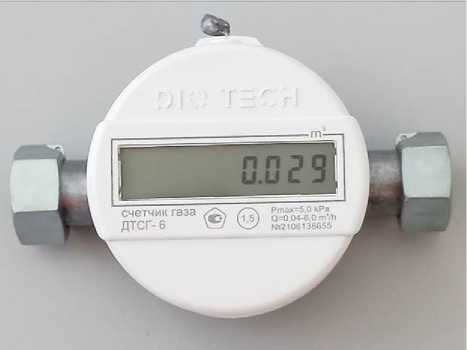

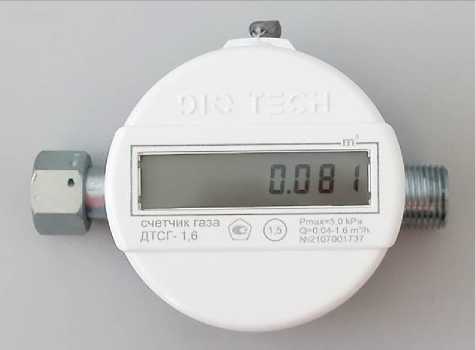

Рисунок 1 - Общий вид счетчиков газа бытовых ДТСГ с диаметром условного прохода 15 мм.

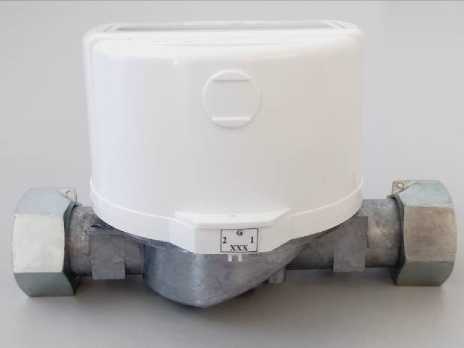

Рисунок 2 - Общий вид счетчиков газа бытовых ДТСГ с диаметром условного прохода 20 мм.
Способы пломбировки счётчика от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 3-4.
Рисунок 3 - Пломбировка навесной пломбой с оттиском знака поверки.
Рисунок 4 - Пломбировка самоклеящейся пломбой в виде наклейки с изображением знака поверки.
Программное обеспечение
Программное обеспечение (далее - ПО) счетчика встроено в постоянное запоминающее устройство счетчика и записывается на заводе-изготовителе. Программное обеспечение выполняет функции вычисления результатов измерений, формирования выходных сигналов, хранения результатов измерений, взаимодействия с внешними по отношению к счетчикам устройствами, защиты результатов измерений и параметров счетчиков от несанкционированных изменений.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее счётчика при загрузке.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий в соответствии с Р 50.2.077-2014.
Конструкция счетчика исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
СГ-vl.x |
|
Номер версии (идентификационный номер) ПО |
1.0 |
|
Цифровой идентификатор ПО |
* |
|
где - х принимает значения от 0 до 9. * - Данные недоступны, так как после опломбирования данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики | ||||
|
ДТСГ-1,6 |
ДТСГ-2,5 |
ДТСГ-3,2 |
ДТСГ-4 |
ДТСГ-6 | |
|
Минимальный расход, Qmin, м3/ч |
0,04 | ||||
|
Максимальный расход, Qmax, м3/ч |
1,6 |
2,5 |
3,2 |
4,0 |
6,0 |
|
Пределы допускаемой относительной погрешности при измерении объема газа, % в диапазоне расходов: Qmin < Q < 0,2^Qmax 0,2^Qmax< Q < Q.™: - для счетчиков класса точности 1,0 - для счетчиков класса точности 1,5 |
±2,5 ±1,0 ±1,5 | ||||
|
Пределы допускаемой абсолютной погрешности при измерении температуры газа, °С (для модификации счетчиков с термокоррекцией) |
±0,5 | ||||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение характеристики | ||||
|
ДТСГ-1,6 |
ДТСГ-2,5 |
ДТСГ-3,2 |
ДТСГ-4 |
ДТСГ-6 | |
|
Диаметр условного прохода, Ду, мм |
15; 20 |
20 | |||
|
Избыточное давление измеряемой среды, кПа, не более |
5,0 | ||||
Продолжение таблицы 3
|
Температура измеряемой среды, °С |
от минус 10 до плюс 50 |
|
Потеря давления при максимальном расходе, кПа, не более |
1,5 |
|
Емкость отсчетного устройства |
99999,999 |
|
Масса, кг, не более |
0,7 |
|
Габаритные размеры без учёта накидных гаек (ДхШхВ), мм, не более |
для счётчиков с Ду 15 мм - 120*79*82 для счётчиков с Ду 20 мм - 126*79*82 |
|
Средняя наработка на отказ, ч, не менее |
110 000 |
|
Средний срок службы счетчика, лет, не менее |
12 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от -10 до +50 |
|
- относительная влажность воздуха при температуре 35 °С, %, не более |
95 |
|
- атмосферное давление, кПа |
от 84 до 107 |
Знак утверждения типа
наносится на лицевую панель счётчика методом лазерной гравировки и в правый верхний угол титульных листов эксплуатационной документации типографским способом.
Комплектность
Таблица 4 - Комплектность
|
№ п/п |
Наименование |
Обозначение |
Количество |
Примечание |
|
1 |
Счетчик газа бытовой |
ДТСГ |
1 шт. |
- |
|
2 |
Паспорт |
ТМРД.421300.003.ПС |
1 экз. |
- |
|
3 |
Прокладка паронитовая |
- |
1 шт. |
- |
|
4 |
Прокладка с фильтром сеткой |
- |
1 шт. |
- |
|
5 |
Руководство по эксплуатации |
ТМРД.421300.003.РЭ |
- |
Поставляется по заказу |
Сведения о методах измерений
приведены в п.1.5 Руководства по эксплуатации ТМРД.421300.003.РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. №2825 Об утверждении Государственной поверочной схемы для средств измерений объёмного и массового расходов газа.
ТМРД.421300.003.ТУ. Счётчики газа бытовые ДТСГ. Технические условия.
Другие Счетчики газа
