Устройства синхронизации частоты и времени Метроном Версии: 300, 600, 1000, 3000

Номер в ГРСИ РФ: 74018-19
Производитель / заявитель: ООО "Прайм Тайм", г.Москва
Скачать
74018-19: Описание типа СИ Скачать 92.3 КБ
74018-19: Методика поверки М004-2018-МП Скачать 2.8 MБ
Нет данных о поставщике
Устройства синхронизации частоты и времени Метроном Версии: 300, 600, 1000, 3000 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Устройства синхронизации частоты и времени Метроном Версии: 300, 600, 1000, 3000 (далее - УСЧВ) предназначены для обеспечения контрольно-измерительного оборудования опорной частотой и меткой времени.

Информация по Госреестру

Основные данные
Номер по Госреестру 74018-19
Наименование Устройства синхронизации частоты и времени
Модель Метроном Версии: 300, 600, 1000, 3000
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 15.02.2024
Производитель / Заявитель

ООО "Прайм Тайм", г.Москва

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 2 года
Зарегистрировано поверок 176
Найдено поверителей 11
Успешных поверок (СИ пригодно) 176 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

74018-19: Описание типа СИ Скачать 92.3 КБ
74018-19: Методика поверки М004-2018-МП Скачать 2.8 MБ

Описание типа

Назначение

Устройства синхронизации частоты и времени Метроном Версии: 300, 600, 1000, 3000 (далее - УСЧВ) предназначены для обеспечения контрольно-измерительного оборудования опорной частотой и меткой времени.

Описание

Принцип действия устройств основан на приеме сигналов глобальной навигационной спутниковой системы ГЛОНАСС/GPS и формировании опорной частоты (сигнал 10 МГц) и метки времени - импульса в секунду (сигнал 1PPS). В УСЧВ также имеются OCXO-HQ генератор и управляющий компьютер с набором сетевых интерфейсов. УСЧВ выпускаются в четырех версиях: 300, 600, 1000, 3000, которые отличаются друг от друга возможностью установки дополнительных входных и выходных интерфейсов RS232, IRIG, PPM, PPS.

Конструктивно устройства выполнены в закрытых металлических корпусах и имеют крепления для установки в стандартные стойки или шкафы шириной 19 дюймов.

Заводской номер наносится любым технологическим способом в виде цифрового кода. Нанесение знака поверки на УСВЧ в обязательном порядке не предусмотрено.

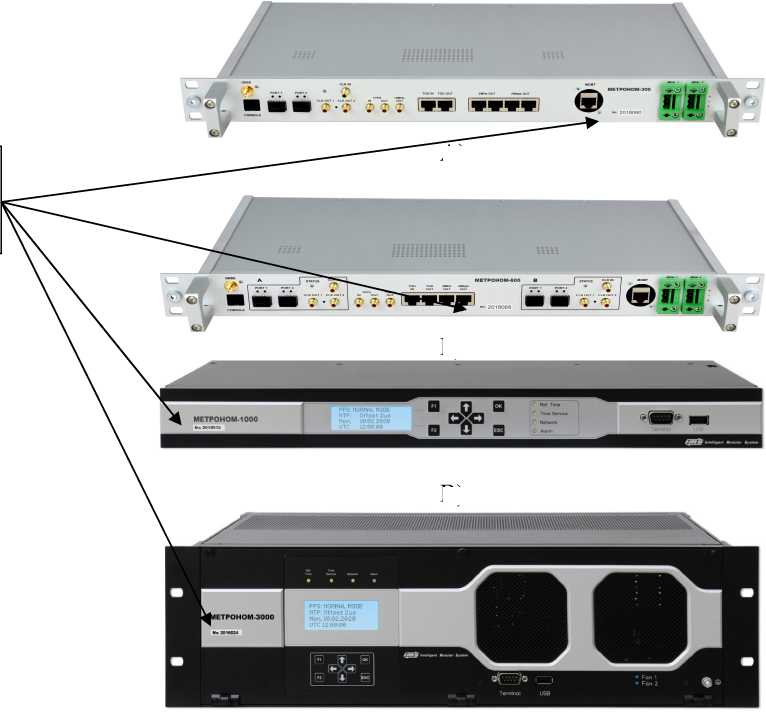

Общий вид УСВЧ разных версий с указанием мест нанесения заводского номера представлен на рисунке 1.

Места нанесения

заводского номера

В)

Г)

Рисунок 1 - Общий вид УСЧВ (А-версия 300, Б-версия 600, В-версия 1000, Г-версия 3000)

А)

Б)

с указанием мест нанесения заводского номера

Пломбирование УСЧВ не предусмотрено.

Программное обеспечение

Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.0772014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

PTime

Номер версии (идентификационный номер) ПО

не ниже 5.30

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Пределы допускаемой относительной погрешности по частоте выходного сигнала 10 МГц

±7-10-11

Пределы допускаемой абсолютной погрешности формирования шкалы времени относительно шкалы времени UTC (SU), мкс

±1

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Амплитуда выходного сигнала 1PPS, В, не менее

2,0

Потребляемая мощность, Вт, не более

100

Габаритные размеры (ширинахвысотахглубина), мм, не более: - версия 300/600/1000

- версия 3000

443x45x288

443x132x273

Масса, кг, не более - версия 300/600/1000 - версия 3000

3

5

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

- относительная влажность при температуре воздуха +25 °С, %

от +15 до +25 до 85

Знак утверждения типа

наносится типографским способом на титульный лист эксплуатационной документации.

Комплектность

Таблица 4 - Комплектность поставки УСЧВ

Наименование

Обозначение

Количество

Устройства синхронизации частоты и времени

Метроном 300/600/1000/3000

1 шт.

Антенна (по отдельному заказу)

ГЛОНАСС/GPS

1 шт.

Антенный кабель (по отдельному заказу)

РК50-3-35

1 шт.

Паспорт на изделие

№ М004-2018-П

1 экз.

Руководство по эксплуатации

№ М004-2018-РЭ

1 экз.

Методика поверки

-

1 экз.

Сведения о методах измерений

приведены в разделе 6 «использование по назначению» руководства по эксплуатации № М004-2018-РЭ.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

№ М004-2018-ТУ Устройства синхронизации частоты и времени Метроном Версии: 300, 600, 1000, 3000 Технические условия.
