Приборы измерительные КИВ-500/110

Номер в ГРСИ РФ: 74028-19
Производитель / заявитель: ООО "Димрус", г.Пермь
Скачать
74028-19: Описание типа СИ Скачать 273 КБ
74028-19: Методика поверки ВЦ.411729.043 МП Скачать 2.8 MБ
Нет данных о поставщике
Приборы измерительные КИВ-500/110 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Приборы измерительные КИВ-500/110 (далее - приборы) предназначены для измерений силы переменного тока номинальной частотой 50 Гц (тока утечки) через изоляцию вводов силовых трансформаторов.

Информация по Госреестру

Основные данные
Номер по Госреестру 74028-19
Наименование Приборы измерительные
Модель КИВ-500/110
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 15.02.2024
Производитель / Заявитель

ООО "Димрус", г.Пермь

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 2 года
Зарегистрировано поверок 149
Найдено поверителей 3
Успешных поверок (СИ пригодно) 149 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 26.03.2024

Поверители

Скачать

74028-19: Описание типа СИ Скачать 273 КБ
74028-19: Методика поверки ВЦ.411729.043 МП Скачать 2.8 MБ

Описание типа

Назначение

Приборы измерительные КИВ-500/110 (далее - приборы) предназначены для измерений силы переменного тока номинальной частотой 50 Гц (тока утечки) через изоляцию вводов силовых трансформаторов.

Описание

Принцип действия приборов основан на преобразовании переменного тока, протекающего через встроенный резистор в контролируемой цепи, включающей блок входов, блок фильтров, с последующей обработкой сигнала аналого-цифровым преобразователем.

Приборы выпускаются в четырех модификациях: КИВ-500/110-3/3, КИВ-500/110-3/6, КИВ-500/110-15/3, КИВ-500/110-15/6, различающихся между собой количеством каналов измерения, диапазоном измерений силы переменного тока номинальной частотой 50 Гц (тока утечки) через изоляцию вводов силовых трансформаторов и номинальным значением сопротивления встроенного резистора в контролируемой цепи.

Расшифровка условного обозначения приборов измерительных КИВ-500/110: КИВ-500/110-ХХ/Х

""l— Количество каналов измерения

---- Номинальное значение сопротивления встроенного резистора в контролируемой цепи

------------ Тип средства измерений

Приборы монтируются в стальные монтажные шкафы двух типоразмеров, предназначенные для защиты от внешних воздействий.

Типоразмер шкафа определяется количеством измерительных каналов в модификациях прибора.

Измерительные каналы имеют встроенную защиту от паразитных импульсных помех и фильтры.

Управление приборами осуществляется посредством внешнего программного обеспечения, устанавливаемого на персональный компьютер.

Измерения могут проводиться как автоматически с определенным периодом, так и вручную (по команде оператора). Результаты, дата и время проведения измерений сохраняются в памяти прибора.

Общий вид приборов с указанием мест нанесения знака поверки и пломбировки приведен на рисунках 1 и 2.

Место пломбировки

Место нанесения знака поверки

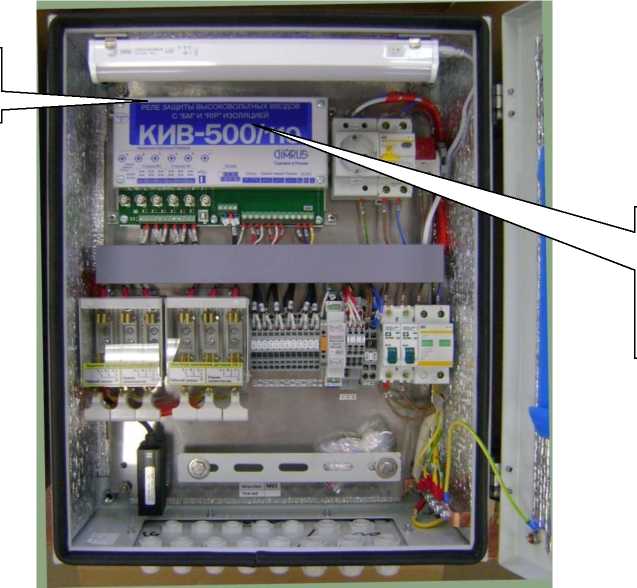

Рисунок 1 - Общий вид приборов измерительных КИВ-500/110-3/3, КИВ-500/110-15/3 в монтажном шкафу

Место пломбировки

Место нанесения знака поверки

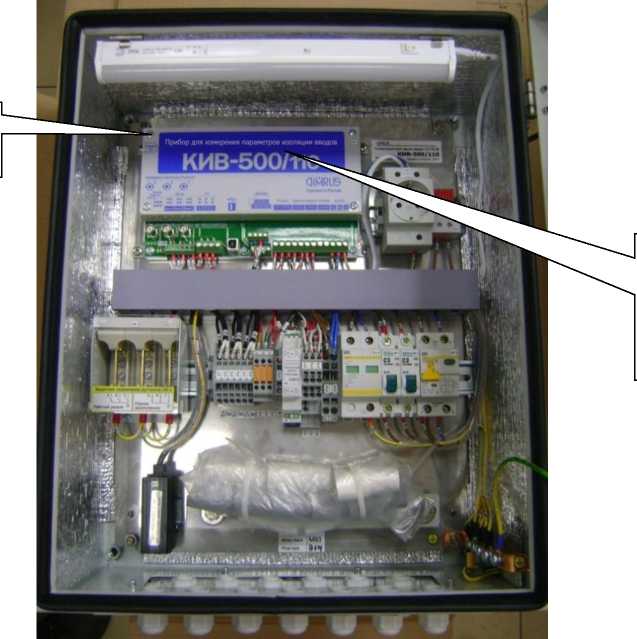

Рисунок 2 - Общий вид приборов измерительных КИВ-500/110-3/6, КИВ-500/110-15/6 в монтажном шкафу

Программное обеспечение

Приборы имеют встроенное и внешнее программное обеспечение (ПО).

Встроенное ПО (kiv500_110.sim) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики прибора нормированы с учетом влияния ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) прибора предприятием-изготовителем и не может быть изменена пользователем.

Внешнее ПО «KIV» устанавливается на персональный компьютер, предусматривает различные экранные формы отображения информации и предназначено для управления прибором, сбора информации с прибора, хранения и представления пользователю информации в удобном виде. Внешнее ПО не является метрологически значимым.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Встроенное:

Идентификационное наименование ПО

kiv500_110.sim

Номер версии (идентификационный номер) ПО

не ниже 1.01

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

51124FA0

Алгоритм вычисления цифрового идентификатора ПО

CRC-32

Внешнее:

Идентификационное наименование ПО

KIV.exe

Номер версии (идентификационный номер) ПО

не ниже 1.0.1

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

04В25957

Алгоритм вычисления цифрового идентификатора ПО

CRC-32

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений силы переменного тока номинальной частотой 50

Гц (тока утечки) для модификации, мА:

- КИВ-500/110-3/3;

- КИВ-500/110-3/6;

- КИВ-500/110-15/3;

- КИВ-500/110-15/6

от 2 до 110

от 2 до 110

от 0,4 до 22

от 0,4 до 22

Продолжение таблицы 2

Наименование характеристики

Значение

Пределы допускаемой относительной погрешности измерений силы переменного тока номинальной частотой 50 Гц (тока утечки) для модификации, %:

- КИВ-500/110-3/3:

- в диапазоне измерений от 2 до 5 мА включ.

±4

- в диапазоне измерений св. 5 до 9 мА включ.

±2

- в диапазоне измерений св. 9 до 110 мА

- КИВ-500/110-3/6:

±1

- в диапазоне измерений от 2 до 5 мА включ.

±4

- в диапазоне измерений св. 5 до 9 мА включ.

±2

- в диапазоне измерений св. 9 до 110 мА

- КИВ-500/110-15/3:

±1

- в диапазоне измерений от 0,4 до 1,0 мА включ.

±4

- в диапазоне измерений св. 1,0 до 1,8 мА включ.

±2

- в диапазоне измерений св. 1,8 до 22,0 мА

- КИВ-500/110-15/6:

±1

- в диапазоне измерений от 0,4 до 1,0 мА включ.

±4

- в диапазоне измерений св. 1,0 до 1,8 мА включ.

±2

- в диапазоне измерений св. 1,8 до 22,0 мА

±1

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Количество измерительных каналов измерения силы переменного тока номинальной частотой 50 Гц для модификации, шт:

- КИВ-500/110-3/3;

3

- КИВ-500/110-3/6;

6

- КИВ-500/110-15/3;

3

- КИВ-500/110-15/6

6

Параметры электропитания:

- напряжение переменного тока, В

от 90 до 260

- частота переменного тока, Гц

от 47 до 440

- напряжение постоянного тока, В

от 120 до 370

Порты внешней связи

USB

Входное сопротивление измерительного канала, Ом

50

Время установления рабочего режима, мин, не более

20

Габаритные размеры, мм:

- модификаций КИВ-500/110-3/3; КИВ-500/110-15/3

- высота

210±5

- ширина

400±5

- длина

500±5

- модификаций КИВ-500/110-3/6; КИВ-500/110-15/6 - высота

250±5

- ширина

500±5

- длина

700±5

Масса, кг, не более

30

Условия эксплуатации:

- температура окружающей среды, °С

от -60 до +85

- относительная влажность при температуре +25 °С, %, не более

95

- атмосферное давление, кПа

от 84 до 106,7

Знак утверждения типа

наносится на лицевую панель прибора и на титульный лист руководства по эксплуатации ВЦ.411729.043 РЭ типографским способом.

Комплектность

Таблица 4 - Комплектность приборов

Наименование

Обозначение

Количество

Прибор измерительный КИВ-500/110

ВЦ.411729.043

1 шт.

Комплект принадлежностей в составе:

Диск с ПО «KIV»

-

1 шт.

USB-кабель 24AWG

-

1 шт.

Комплект монтажных частей

-

1 шт.

Руководство по эксплуатации

ВЦ.411729.043 РЭ

1 экз.

Паспорт

ВЦ.411729.043 ПС

1 экз.

Методика поверки

ВЦ.411729.043 МП

1 экз.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ВЦ.411729.043 ТУ Приборы измерительные КИВ-500/110. Технические условия;

Приказ Министерства здравоохранения и социального развития от 9 сентября 2011 г. № 1034 «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности».
