Резервуары вертикальные стальные цилиндрические РВС-3000, РВС-10000, РВСП-10000
| Номер в ГРСИ РФ: | 74093-19 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ОАО "АК "Транснефть", г.Москва |
| 74093-19: Описание типа СИ | Скачать | 598.4 КБ |
Резервуары вертикальные стальные цилиндрические РВС-3000, РВС-10000, РВСП-10000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74093-19 |
| Наименование | Резервуары вертикальные стальные цилиндрические |
| Модель | РВС-3000, РВС-10000, РВСП-10000 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | на 6 шт. с зав.№ РВС-3000: 7, 8; РВС-10000: 2, 4, 5; РВСП-10000: 3 |
Производитель / Заявитель
ПАО "Транснефть", г.Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 5 лет |
| Зарегистрировано поверок | 11 |
| Найдено поверителей | 3 |
| Успешных поверок (СИ пригодно) | 11 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 74093-19: Описание типа СИ | Скачать | 598.4 КБ |
Описание типа
Назначение
Резервуары вертикальные стальные цилиндрические РВС-3000, РВС-10000, РВСП-10000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Описание
Принцип действия резервуаров вертикальных стальных цилиндрических РВС-3000, РВС-10000, РВСП-10000 основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.
Резервуары представляют собой стальные сосуды цилиндрической формы с днищем и кровлей.
Тип резервуаров - наземный вертикальный сварной:
- со стационарной кровлей без понтона (РВС);
- со стационарной кровлей с понтоном (РВСП).
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуара.
Резервуары вертикальные стальные цилиндрические РВС-3000, РВС-10000,
РВСП-10000 расположены в резервуарных парках Общества с ограниченной ответственностью «Транснефть - Балтика» (ООО «Транснефть - Балтика»), номера резервуаров и их местонахождение приведены в таблице 1.
Таблица 1 - Номера резервуаров и их местонахождение
|
Номера резервуаров |
Местонахождения, адрес |
|
1 |
2 |
|
Резервуары вертикальные стальные цилиндрические РВС-3000 | |
|
7, 8 |
Ярославское районное нефтепроводное управление (филиал ООО «Транснефть - Балтика») Юридический адрес: 150521, Ярославская область, Ярославский р-н, д. Бегоулево, улица Балтийская, д.1 (Резервуарный парк ГПС «Ярославль») |
|
Резервуары вертикальные стальные цилиндрические РВС-10000 | |
|
2 |
Ленинградское районное нефтепроводное управление (филиал ООО «Транснефть - Балтика») Юридический адрес: 191014, г Санкт-Петербург, Басков переулок, д. 14 (Резервуарный парк ГПС «Кириши») |
|
4, 5 |
Ленинградское районное нефтепроводное управление (филиал ООО «Транснефть - Балтика») Юридический адрес: 191014, г Санкт-Петербург, Басков переулок, д. 14 (Резервуарный парк ГПС «Кириши») |
|
Резервуары вертикальные стальные цилиндрические РВСП-10000 | |
|
3 |
Ленинградское районное нефтепроводное управление (филиал ООО «Транснефть - Балтика») Юридический адрес: 191014, г Санкт-Петербург, Басков переулок, д. 14 (Резервуарный парк ГПС «Кириши») |
Общий вид резервуаров вертикальных стальных цилиндрических РВС-3000, РВС-10000, РВСП-10000 представлен на рисунках 1, 2, 3.

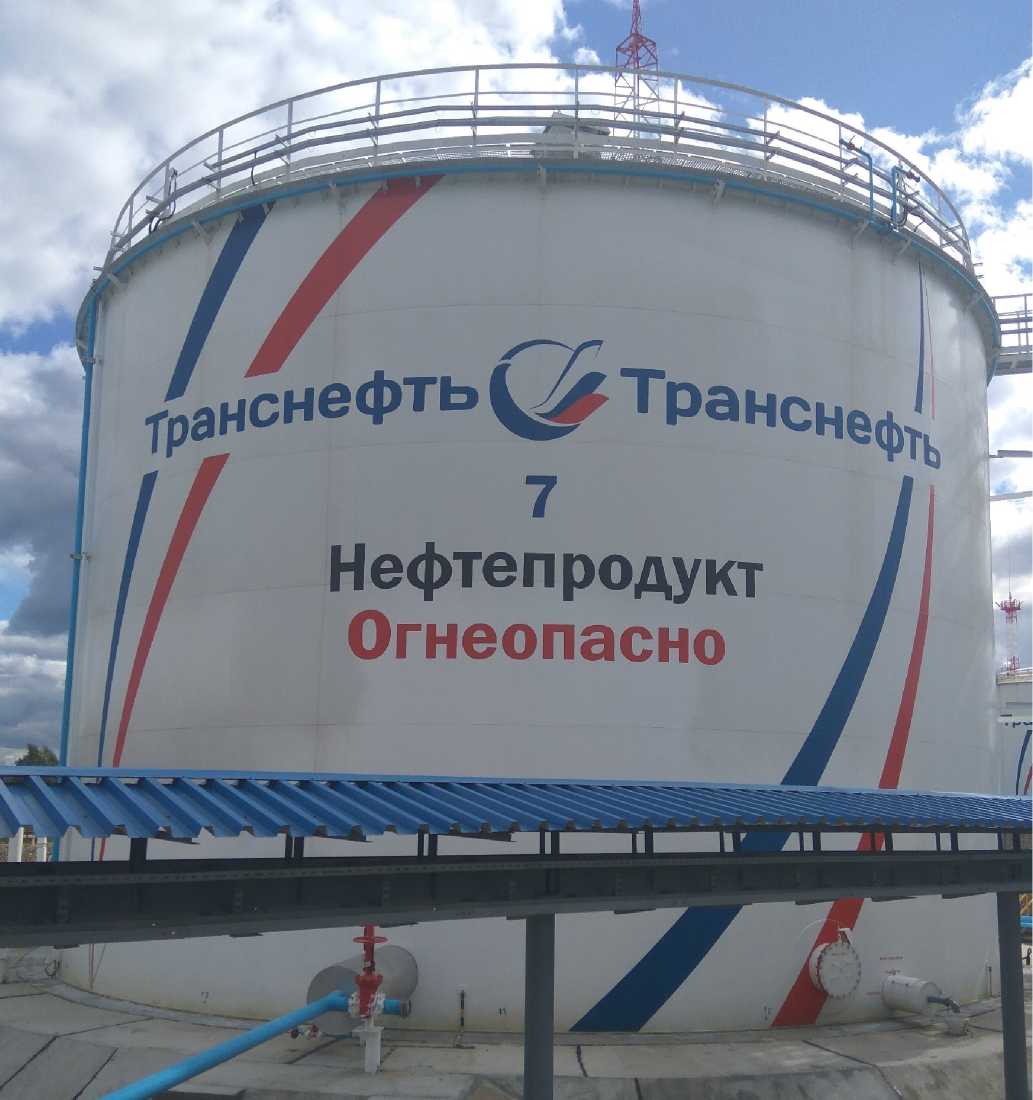

Рисунок 1 - Общий вид резервуара вертикального стального цилиндрического РВС-3000

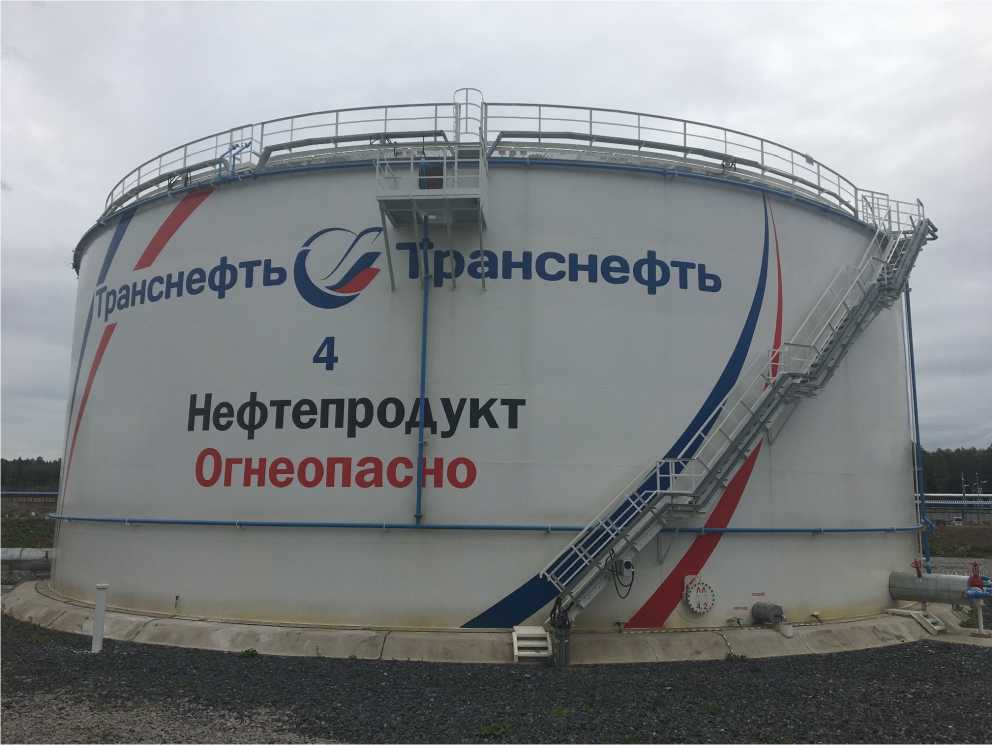

Рисунок 2 - Общий вид резервуара вертикального стального цилиндрического РВС-10000

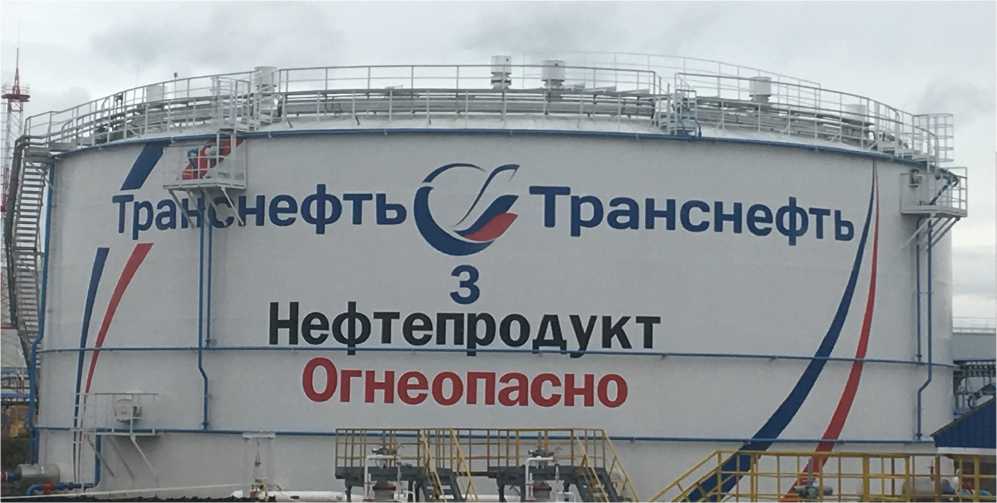

Рисунок 3 - Общий вид резервуара вертикального стального цилиндрического РВСП-10000
Пломбирование резервуаров вертикальных стальных цилиндрических РВС-3000, РВС-10000, РВСП-10000 не предусмотрено.
Программное обеспечение отсутствует.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
РВС-3000 |
РВС-10000 |
РВСП-10000 | |
|
Номинальная вместимость, м3 |
3000 |
10000 | |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % |
±0,20 |
±0,10 | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
РВС-3000 |
РВС-10000 |
РВСП-10000 | |
|
Средний срок службы, лет, не менее |
20 | ||
|
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 | ||
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар вертикальный стальной цилиндрический |
РВС-3000 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
|
Резервуар вертикальный стальной цилиндрический |
РВС-10000 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
|
Резервуар вертикальный стальной цилиндрический |
РВСП-10000 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Сведения о методах измерений
«Рекомендация. ГСИ. Масса нефти. Методика выполнения измерений в вертикальных резервуарах в системе магистрального нефтепроводного транспорта». Регистрационный номер по Федеральному реестру методик измерений ФР.1.29.2009.06637.
«Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в вертикальных стальных резервуарах». Регистрационный номер по Федеральному реестру методик измерений ФР.1.29.2016.24408.
Нормативные документы
Приказ № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
