Комплексы аппаратно-программные "Синтез-П"
| Номер в ГРСИ РФ: | 74119-19 |
|---|---|
| Производитель / заявитель: | ООО "ВойсЛинк", г.Москва |
Комплексы аппаратно-программные «Синтез-П» (далее - комплексы) предназначены для измерений текущего времени, синхронизированного с национальной шкалой времени UTC(SU).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74119-19 |
| Действует | по 20.02.2024 |
| Наименование | Комплексы аппаратно-программные |
| Модель | "Синтез-П" |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 81b44043-8544-2680-c227-ebeb83ab54a3 |
Производитель / Заявитель
Общество с ограниченной ответственностью «ВойсЛинк» (ООО «ВойсЛинк»), г. Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 6 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
74119-19: Описание типа
2024-74119-19.pdf
|
Скачать | 199.6 КБ | |
|
74119-19: Методика поверки
2019-mp74119-19.pdf
|
Скачать | 835.3 КБ |
Описание типа
Назначение
Комплексы аппаратно-программные «Синтез-П» (далее - комплексы) предназначены для измерений текущего времени, синхронизированного с национальной шкалой времени UTC(SU).
Описание
Принцип действия комплексов основан на автоматической синхронизации с национальной шкалой времени UTC(SU) и записи текущего момента времени в сохраняемые фото-видеокадры.
Комплексы состоят из вычислительного блока с GPS/ГЛОНАСС приемником и фоторадарного блока. Фоторадарный блок состоит из IP-камеры и модуля ИК-подсветки.
Синхронизация системного времени компьютера и используемого ПО для формирования отметок времени и контроля временных интервалов осуществляется при помощи приемника GPS/ГЛОНАСС. Источником данных комплексов являются видеокамеры. Видеокамеры работают постоянно с максимальным разрешением в режиме видеозахвата.
Функционально комплексы предназначены для распознавания государственных регистрационных знаков (ГРЗ) транспортных средств с целью выявления следующих событий: фиксация следующих видов событий и нарушений: проезд под запрещающий знак; движение транспортных средств по полосе для маршрутных транспортных средств или остановка на указанной полосе; нарушение способа постановки транспортного средства на стоянку; выезд на перекресток или пересечение проезжей части дороги в случае образовавшегося затора (или нарушение правил пересечения перекрестков с «вафельной» разметкой); поворот, или движения прямо, или разворот в нарушение требований, предписанных дорожными знаками или разметкой проезжей части дороги; выезд в нарушение ПДД на обочину, полосы для реверсивного движения, полосы для движения маршрутных ТС, трамвайные пути; выезд в нарушение ПДД на полосу, предназначенную для встречного движения; движение ТС во встречном направлении по дороге с односторонним движением; выезд на железнодорожный переезд при закрытом или закрывающемся шлагбауме, либо при запрещающем сигнале светофора; остановка (стоянка) или выезд на встречную полосу на железнодорожном переезде.
Заводской номер наносится на корпус вычислительного блока типографским способом в виде наклейки. Формат нанесения заводского номера цифровой. Знак поверки на комплексы не наносится.
Общий вид вычислительного блока, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака утверждения типа и заводского номера представлены на рисунке 1.

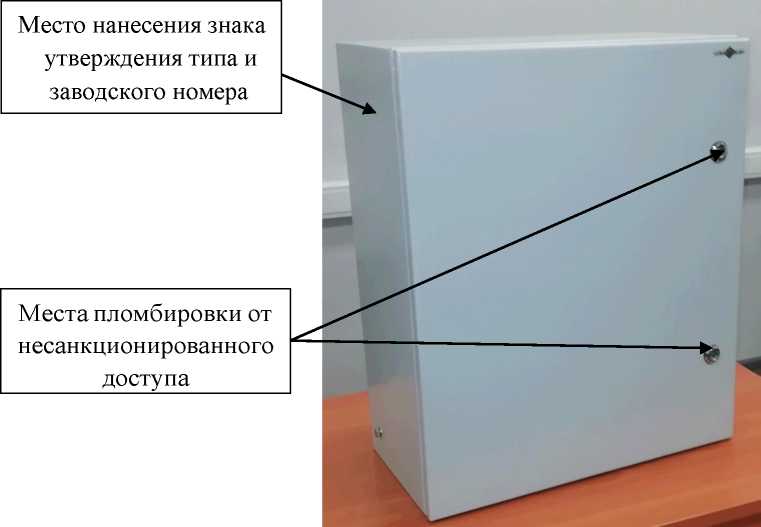

Рисунок 1 - Общий вид вычислительного блока, схема пломбировки от несанкционированного доступа, обозначение места нанесения заводского номера и знака утверждения типа
Общий вид фоторадарного блока представлен на рисунке 2.

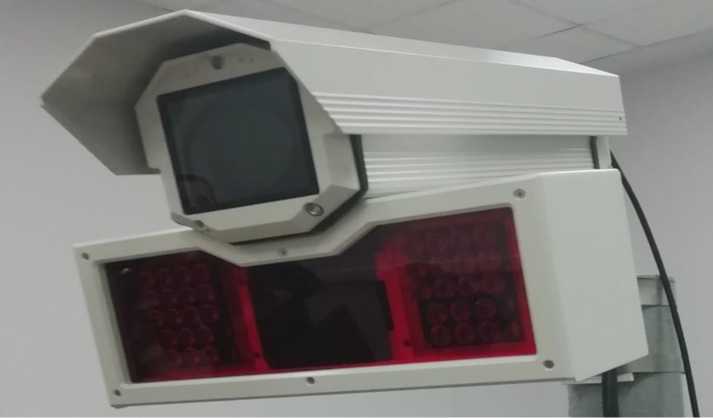

Рисунок 2 - Общий вид фоторадарного блока
Программное обеспечение
Метрологическая значимая часть программного обеспечения (ПО) комплексов представляет собой специальный модуль, установленный в вычислительном блоке комплексов. Влияние ПО учтено при нормировании метрологических характеристик.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационное данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Time_stamp |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности синхронизации текущего времени комплекса с национальной шкалой времени UTC (SU), с |
±2 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры вычислительного блока, мм, не более: | |
|
- высота |
600 |
|
- ширина |
600 |
|
- длина |
300 |
|
Масса вычислительного блока, кг, не более |
40 |
|
Габаритные размеры вычислительного блока, мм, не более: | |
|
- высота |
280 |
|
- ширина |
360 |
|
- длина |
495 |
|
Масса фоторадарного блока, кг, не более |
10 |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP 65 |
|
Температура окружающей среды, °С |
от -40 до +50 |
Знак утверждения типа
наносится на корпус вычислительного блока в виде наклейки и на титульные листы руководства по эксплуатации и паспорта методом печати.
Комплектность
Таблица 4 - Комплектность комплексов
|
Наименование |
Обозначение |
Количество |
|
Комплекс аппаратно-программный -вычислительный блок - фоторадарный модуль в составе: IP-камера модуль ИК-подсветки |
«Синтез-П» |
1 шт. 1 шт. 1 шт. (по заказу) |
|
ПО Time_stamp |
1 шт. |
|
Наименование |
Обозначение |
Количество |
|
Комплект кабелей с разъемами |
1 к-т | |
|
Руководство по эксплуатации |
ВСЛК.031111.002-РЭ |
1 экз. |
|
Паспорт |
ВСЛК.031111.002-ПС |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 1 «Описание и работа» документа ВСЛК.031111.002-РЭ «Комплексы аппаратно-программные «Синтез-П». Руководство по эксплуатации».
Нормативные документы
ТУ 279070000-006-97296378-2018 «Комплекс аппаратно-программный «Синтез-П». Технические условия.
