Весы неавтоматического действия HR-AG/HR-AZG
| Номер в ГРСИ РФ: | 74163-19 |
|---|---|
| Категория: | Весы |
| Производитель / заявитель: | Фирма "A&D Company Ltd.", Япония |
Весы неавтоматического действия HR-AG/HR-AZG (далее - весы) предназначены для измерений массы.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74163-19 |
| Действует | по 26.02.2024 |
| Наименование | Весы неавтоматического действия |
| Модель | HR-AG/HR-AZG |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 130020d2-f414-67b2-3ce2-9a77522fd4b5 |
Производитель / Заявитель
A&D Company, Limited, Япония; Производственная площадка: A&D SCALES Co., LTD, Республика Корея
ЯПОНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
5087
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 4998 (98%) |
| Неуспешных поверок (СИ непригодно) | 89 (2 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
74163-19: Описание типа
2022-74163-19.pdf
|
Скачать | 280.3 КБ | |
|
74163-19: Методика поверки
2021-mp74163-19.pdf
|
Скачать | 74.8 КБ |
Описание типа
Назначение
Весы неавтоматического действия HR-AG/HR-AZG (далее - весы) предназначены для измерений массы.
Описание
Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчик), возникающей под действием силы тяжести взвешиваемого объекта, в цифровой или аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал обрабатывается и измеренное значение массы выводится на дисплей весоизмерительного устройства.
Конструктивно весы выполнены в едином корпусе и состоят из грузоприемного устройства и весоизмерительного устройства.
Модификации весов имеют обозначение вида: HR-[A][Z][G], где:
А - условное обозначение максимальной нагрузки: 100 (102 г); 150 (152 г); 250 (252 г);
Z - условное обозначение модификаций, оснащенных встроенной юстировочной гирей;
G - условное обозначение соответствия требованиям ГОСТ OIML R 76-1- 2011.
Весы выпускаются в следующих модификациях: HR-100AG, HR-100AZG, HR-150AG, HR-150AZG, HR-250AG, HR-250AZG.
Весы оснащены ветрозащитной витриной.
Весы оснащены последовательным интерфейсом передачи данных RS232C.
Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
- полуавтоматическое устройство установки на нуль (Т.2.7.2.2);
- устройство первоначальной установки на нуль (Т.2.7.2.4);
- устройство слежения за нулем (Т.2.7.3);
- устройство выборки массы тары (Т.2.7.4);
- показывающим устройством с отличающимся делением шкалы (Т.2.5.4).
Общий вид весов представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

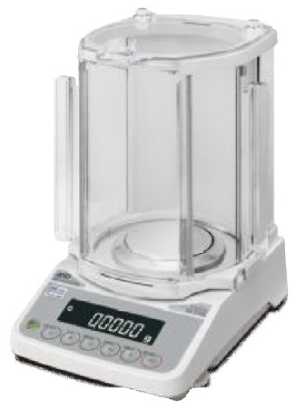

Рисунок 1 - Общий вид весов

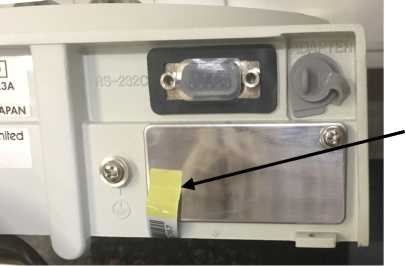

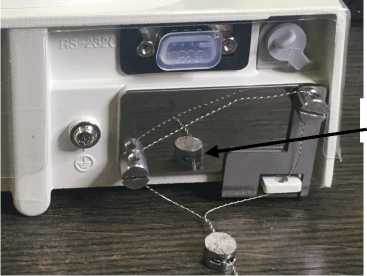

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места
нанесения знака поверки (1 - свинцовая или пластиковая пломба; 2 - пломба в виде разрушаемой наклейки)
Программное обеспечение
Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Кроме того, для защиты от несанкционированного доступа к параметрам регулировки и настройки, а также измерительной информации используется переключатель настройки и регулировки, который находится на печатной плате внутри пломбируемого корпуса весов.
Защита от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационным признаком служит номер версии (идентификационный номер) ПО, который отображается на дисплее при включении весов.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
_ |
|
Номер версии (идентификационный номер) ПО |
не ниже Р-1.ХХ* |
|
Цифровой идентификатор ПО |
_ |
|
*«XX» - обозначение версии метрологически незначимой части ПО | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Метрологическая характеристика |
Модификация весов | ||
|
HR-100AG HR-100AZG |
HR-150AG HR-150AZG |
HR-250AG HR-250AZG | |
|
Класс точности по ГОСТ OIML R 76-1-2011 |
I | ||
|
Максимальная нагрузка (Max), г |
102 |
152 |
252 |
|
Поверочный интервал (е), г |
0,001 |
0,001 |
0,001 |
|
Действительная цена деления шкалы (d), г |
0,0001 |
0,0001 |
0,0001 |
|
Число поверочных интервалов (n) |
102000 |
152000 |
252000 |
|
Диапазон уравновешивания тары |
100 % Мах | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Особый диапазон температур, °С: |
от +15 до +25 |
|
Параметры электрического питания от сети переменного тока: - напряжение, В - частота, Г ц |
от 187 до 242 от 49 до 51 |
|
Габаритные размеры (ширина/длина/высота), мм, не более |
198/294/315 |
|
Масса, кг, не более |
3,5 (модификации HR-AG) 3,9 (модификации HR-AZG) |
Знак утверждения типа
наносится на маркировочную табличку, расположенную на корпусе весов, а также на титульный лист эксплуатационного документа типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Весы |
_ |
1 шт. |
|
Адаптер сетевого питания |
_ |
1 шт. |
|
Ветрозащитная витрина |
- |
1 шт. |
|
Руководство по эксплуатации |
_ |
1 экз. |
Сведения о методах измерений
приведены в эксплуатационном документе
Нормативные документы
ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»
ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений массы»
Техническая документация A&D Company, Limited, Япония.
