Устройства распределенного ввода-вывода SIMATIC ET200SP/SP HA
| Номер в ГРСИ РФ: | 74165-19 |
|---|---|
| Производитель / заявитель: | Фирма "Siemens AG", Германия |
Устройства распределенного ввода-вывода SIMATIC ET200SP/SP HA
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74165-19 |
| Наименование | Устройства распределенного ввода-вывода |
| Модель | SIMATIC ET200SP/SP HA |
| Страна-производитель | ГЕРМАНИЯ |
| Срок свидетельства (Или заводской номер) | 26.02.2024 |
Производитель / Заявитель
Фирма "Siemens AG", Германия
ГЕРМАНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 5 лет |
| Зарегистрировано поверок | 3011 |
| Найдено поверителей | 54 |
| Успешных поверок (СИ пригодно) | 3008 (100%) |
| Неуспешных поверок (СИ непригодно) | 3 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 74165-19: Описание типа СИ | Скачать | 177.9 КБ | |
| 74165-19: Методика поверки МП 201-053-2018 | Скачать | 4.6 MБ |
Описание типа
Назначение
Устройства распределенного ввода-вывода SIMATIC ET200SP/SP HA (далее - устройства) предназначены для измерения выходных аналоговых сигналов от первичных измерительных преобразователей (датчиков) в виде напряжения и силы постоянного тока, электрического сопротивления, сигналов термопар (ТП) и термопреобразователей сопротивления (ТС), фазных напряжений и силы переменного тока в трехфазных цепях, воспроизведения аналоговых сигналов напряжения и силы постоянного тока, также цифровых сигналов локального управления и регулирования распределенными в пространстве технологическими процессами и объектами в режиме управления от ведущих устройств.
Описание
Устройства предназначены для построения систем распределенного ввода-вывода на базе программируемых контроллеров SIMATIC S7-300, S7-400, S7-410, S7-4100, S7-1200 и S7-1500 с использованием промышленных сетей передачи данных PROFINET IO и PROFIBUS DP.
Устройства, на основании измеренных данных, производят расчет следующих параметров: линейное напряжение, активная, реактивная и полная мощности, активная и реактивная электроэнергия.
Устройства относятся к проектно-компонуемым изделиям, имеющим модульную или моноблочную структуру, и состоят из соединенных согласно требуемой конфигурации блоков и модулей из числа следующих:
- интерфейсных модулей для связи с центральными контроллерами;
- модулей ввода/вывода аналоговых и дискретных сигналов, устанавливаемых на пассивные базовые блоки;
- сервера-модуля, завершающего конфигурацию устройства.
Интерфейсные модули обеспечивают возможность непосредственного подключения станции к электрическим и оптическим каналам связи PROFINET или PROFIBUS. При работе в системах распределенного ввода-вывода программируемых контроллеров SIMATIC обеспечивается поддержка функций “горячей” замены электронных модулей.
Электронные и технологические модули устанавливаются на базовые блоки -клеммные блоки или несущие модули с клеммными блоками, которые осуществляют подключение внешних соединений к электронным модулям и формируют заднюю шину, посредством которой осуществляется обмен данными между интерфейсным и сигнальными модулями.
Первая установка электронного модуля на клеммный блок сопровождается автоматическим выполнением операции механического кодирования. В дальнейшем на данный терминальный блок можно устанавливать только электронный модуль такого же типа.
Мониторинг внешних цепей электронных и технологических модулей в составе станции производится самими модулями. Для организации разделённых потенциальных групп используются специализированные клеммные блоки. Количество потенциальных групп в пределах одного устройства ограничивается числом модулей.
Конструктивно модули устройств крепятся на клеммные блоки или несущие модули с клеммными блоками, располагаемые на DIN-рейку или профильную шину.
Устройства комплектуются для конкретного объекта и могут отличаться по составу, иметь различную конфигурацию и компоновку. Вариант комплектования определяется Заказчиком и указывается в заказе-заявке на поставку.
Заводской номер в виде буквенно-цифрового обозначения, однозначно идентифицирующий каждый модуль из состава устройств, наносится на корпус модуля с помощью информационной таблички.
Фотографии общего вида устройств представлены на рисунках 1 и 2, обозначение места нанесения знака поверки представлено на рисунке 3.

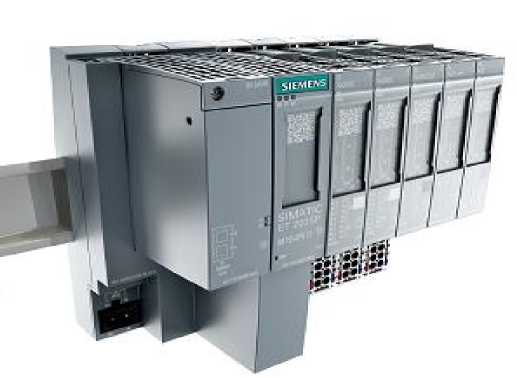

Рисунок 2 - Общий вид устройств распределенного ввода-вывода SIMATIC ET200SP HA

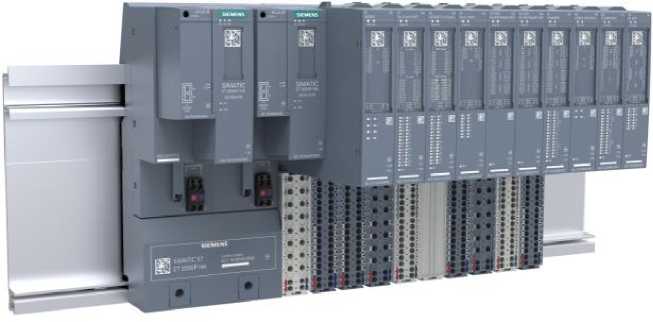

Рисунок 1 - Общий вид устройств распределенного ввода-вывода SIMATIC ET200SP
Заводской номер

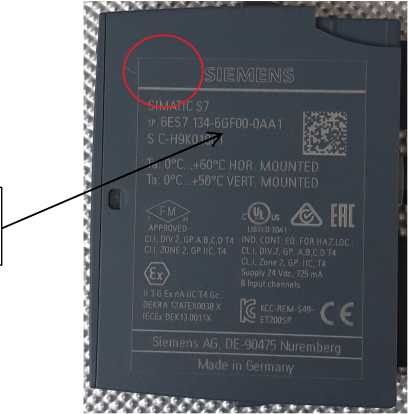

Рисунок 3 - Места нанесения заводского номера и знака поверки
Пломбирование устройств не предусмотрено.
Программное обеспечение
Программное обеспечение (ПО) устройств можно разделить на 2 группы -встроенное программное обеспечение (ВПО) и внешнее, устанавливаемое на персональный компьютер.
ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память измерительных модулей в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит.
Метрологические характеристики измерительных модулей, микропроцессорных модулей регулирования нормированы с учетом ВПО.
ВПО STEP 7, STEP 7 (TiaPortal), PCS7, PCS neo не влияющее на метрологические характеристики, предназначено для:
- конфигурации и настройки параметров модулей, центральных процессоров (выбор количества используемых измерительных каналов, диапазон измерения или воспроизведения сигналов, тип подключаемого измерительного преобразователя (датчика) и др.);
- конфигурации систем промышленной связи на основе стандарта PROFINET или PROFIBUS; программировании логических задач контроллеров на языках LAD (Ladder Diagram) и FBD (Function Block Diagram), CFC(Continuous Function Chart) и SFC(Sequental Function Chart);
- тестирования проектов, выполнения пуско-наладочных работ и обслуживания готовой системы;
- установки парольной защиты от несанкционированного доступа;
- калибровки модулей (с установкой защиты от несанкционированного доступа и возможностью возврата к заводским настройкам).
ВПО STEP 7, STEP 7 (TiaPortal), PCS7, PCS neo не даёт доступ к внутренним программным микрокодам измерительных модулей и не позволяет вносить изменения в ВПО.
Идентификационное наименование ВПО разделяют на изменяемую и неизменяемую части. К изменяемой части идентификационного наименования относятся символы «х», к неизменяемой части относятся все остальные символы и цифры.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 «высокий».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентиф икационные данные (признаки) |
Значение | |||
|
STEP7 |
STEP7 (TiaPortal) |
PCS7 |
PCS neo | |
|
Идентификационное наименование ПО |
6ES7810-4Cxxx-xxxx |
6ES7822-1Axxx-xxxx |
6ES7658-XXXXX-xxxx |
6DL8 9xx-xxxxx-xxxx |
|
Номер версии |
не ниже V5.5 |
не ниже V15 |
не ниже V9 |
не ниже V3 |
Технические характеристики
Метрологические и технические характеристики устройств приведены в таблицах 2 - 7.
Таблица 2 - Метрологические характеристики модулей ввода аналоговых сигналов
|
Тип модуля |
Диапазоны измерений входных сигналов |
Разрядность выходных цифровых сигналов |
Пределы допускаемой основной погрешности |
Пределы допускаемой основной погрешности в рабочих условиях |
|
1 |
2 |
3 |
4 |
5 |
|
6ES7134-6FBxx-xBAx 2 входа |
от 0 до 10 В |
15 бит |
Y = ±0,3 % |
Y = ±0,5 % |
|
от 1 до 5 В | ||||
|
от -5 до +5 В |
16 бит + знак | |||
|
от -10 до +10 В | ||||
|
6ES7134-6GBxx-xBAx 2 входа |
от 0 до 20 мА |
15 бит |
Y = ±0,3 % |
Y = ±0,5 % |
|
от 4 до 20 мА | ||||
|
от -20 до +20 мА |
16 бит + знак |
|
1 |
2 |
3 |
4 |
5 |
|
6ES7134-6HBxx-xCAx 2 входа |
от 0 до 10 В |
15 бит |
Y = ±0,05 % |
Y = ±0,1 % |
|
от 1 до 5 В | ||||
|
от -10 до +10 В |
16 бит + знак | |||
|
от -5 до +5 В | ||||
|
от 0 до 20 мА |
15 бит | |||
|
от 4 до 20 мА | ||||
|
от -20 до +20 мА |
16 бит + знак | |||
|
6ES7134-6HBxx-xDAx 2 входа |
от 0 до 10 В |
15 бит |
Y = ±0,2 % |
Y = ±0,3 % |
|
от 1 до 5 В |
13 бит | |||
|
от -10 до +10 В |
16 бит + знак | |||
|
от -5 до +5 В |
15 бит + знак | |||
|
от 0 до 20 мА |
15 бит | |||
|
от -20 до +20 мА |
16 бит + знак | |||
|
от 4 до 20 мА |
14 бит | |||
|
6ES7134-6HDxx-xBAx 4 входа |
от 0 до 10 В |
15 бит |
Y = ±0,3 % |
Y = ±0,5 % |
|
от 1 В до 5 В | ||||
|
от -10 до +10 В |
16 бит + знак | |||
|
от -5 до +5 В | ||||
|
от 0 до 20 мА |
15 бит | |||
|
от 4 мА до 20 мА | ||||
|
6ES7134-6GDxx-xBAx 4 входа |
от 0 до 20 мА |
15 бит |
Y = ±0,3 % |
Y = ±0,5 % |
|
от 4 мА до 20 мА | ||||
|
от -20 мА до +20 мА |
16 бит + знак | |||
|
6ES7134-6JDxx-xCAx 4 входа 1,2 |
от -50 до +50 мВ |
16 бит + знак |
Y = ±0,05 % |
Y = ±0,1 % |
|
от -80 до +80 мВ | ||||
|
от -250 до +250 мВ | ||||
|
от -1 до +1 В | ||||
|
ТП типа: B,C3, E, J, K, L, N, R, S, T, U, Txk(L) |
Л = ±1,0 °С |
Л = ±1,5 °С | ||
|
Cu 10 от -200 до +260 ОС (стандартное исполнение) от -50 до +150ОС (климатическое исполнение) |
16 бит + знак |
Л = ±1,0 °С |
Л = ±1,5 °С | |
|
Pt 100, Pt 200, Pt 500, Pt 1000: от -200 до +850 ос (станд. исп.) от -120 до +130ОС (клим. исп.) |
Л = ±0,6 °С Л = ±0,13 °С |
Л = ±1,0 °С Л = ±0,25 °С |
|
1 |
2 |
3 |
4 |
5 |
|
6ES7134-6JDxx-xCAx 4 входа (продолжение) |
Ni 100, Ni 120, Ni 200, Ni 500, Ni 1000: от -60 до +250 ОС (станд. исп.) от -60 до +250ОС (клим. исп.) |
16 бит + знак |
А = ±0,2 °С |
А = ±0,4 °С |
|
от 0 до 150 Ом |
15 бит |
Y = ±0,05 % |
Y = ±0,1 % | |
|
от 0 до 300 Ом | ||||
|
от 0 до 600 Ом | ||||
|
от 0 до 3000 Ом | ||||
|
от 0 до 6000 Ом | ||||
|
6ES7134-6JFxx-xCAx 8 входов 1, 2 |
от -50 до +50 мВ |
16 бит + знак |
Y = ±0,05 % |
Y = ±0,1 % |
|
от -80 до +80 мВ | ||||
|
от -250 до +250 мВ | ||||
|
от -1 до +1 В | ||||
|
ТП типа: B,C3, E, J, K, L, N, R, S, T, U, Txk(L) |
А = ±1,0 °С |
А = ±1,5 °С | ||
|
Pt 100, Pt 200, Pt 500, Pt 1000: от -200 до +850 ос (станд. исп.) от -120 до +130ОС (клим. исп.) |
А = ±0,6 °С А = ±0,13 °С |
А = ±1,0 °С А = ±0,25 °С | ||
|
Ni 100, Ni 120, Ni 200, Ni 500, Ni 1000: от -60 до +250 ос (станд. исп.) от -60 до +250ОС (клим. исп.) |
А = ±0,2 °С |
А = ±0,4 °С | ||
|
от 0 до 150 Ом |
15 бит |
Y = ±0,05 % |
Y = ±0,1 % | |
|
от 0 до 300 Ом | ||||
|
от 0 до 600 Ом | ||||
|
от 0 до 3000 Ом | ||||
|
от 0 до 6000 Ом | ||||
|
6ES7134-6TDxx-xCAx 4 входа |
от 4 до 20 мА |
15 бит + знак |
Y = ±0,3 % |
Y = ±0,5 % |
|
6ES7134-6FFxx-xAAx 8 входов |
от 0 до 10 В |
15 бит |
Y = ±0,3 % |
Y = ±0,5 % |
|
от -10 до +10 В |
16 бит + знак | |||
|
6ES7134-6GFxx-xAAx 8 входов |
от 0 до 20 мА |
15 бит |
Y = ±0,3 % |
Y = ±0,5 % |
|
от 4 до 20 мА | ||||
|
от -20 до +20 мА |
16 бит + знак |
|
1 |
2 |
3 |
4 |
5 |
|
6DL1134-6THxx-xPHx 16 входов |
от 0 до 20 мА |
16 бит + знак |
Y = ±0,1 % |
Y = ±0,5 % |
|
от 4 до 20 мА | ||||
|
6DL1134-6JHxx-xPHx 8 входов из 16 (режим работы)1,2 |
от -1 до +1 В |
16 бит + знак |
Y = ±0,05 % |
Y = ±0,1 % |
|
от -250 до +250 мВ | ||||
|
от -50 до +50 мВ | ||||
|
от -80 до +80 мВ | ||||
|
ТП типа: B,C3, E, J, K, L, N, R, S, T, U, Txk(L) |
А = ±1,0 °С |
А = ±1,5 °С | ||
|
6DL1134-6JHxx-xPHx 16 входов из 16 (режим работы) |
от 0 до 150 Ом |
15 бит |
Y = ±0,05 % |
Y = ±0,1 % |
|
от 0 до 300 Ом | ||||
|
от 0 до 600 Ом | ||||
|
от 0 до 3000 Ом | ||||
|
от 0 до 6000 Ом | ||||
|
Pt 100, Pt 200, Pt 500, Pt 1000: от -200 до +850 ОС (станд. исп.) от -120 до +130ОС (клим. исп.) |
16 бит + знак |
А = ±0,6 °С А = ±0,13 °С |
А = ±1,0 °С А = ±0,25 °С | |
|
Ni 100, Ni 120, Ni 200, Ni 500, Ni 1000: от -60 до +180 ос (станд. исп.) от -60 до +180ОС (клим. исп.) |
А = ±0,2 °С |
А = ±0,4 °С | ||
|
Cu 10 от -180 до +200 ос (станд. исп.) от -50 до +150ОС (клим. исп.) |
А = ±1,0 °С |
А = ±1,5 °С | ||
|
6DL1133-6EWxx-xPHx 16 входов |
от 0 до 10 мА |
16 бит + знак |
Y = ±0,1 % |
Y = ±0,5 % |
|
от 0 до 20 мА | ||||
|
от 4 до 20 мА | ||||
|
6ES7136-6AAxx-xCA1 4 входа |
от 0 до 20 мА |
16 бит + знак |
Y = ±0,1 % |
Y = ±2,0 % |
|
от 4 до 20 мА | ||||
|
6ES7134-6JDxx-xDA1 4 входа |
от -1 до +1 В |
16 бит + знак |
Y = ±0,05 % Y = ±0,2 %4 |
Y = ±0,1 % Y = ±0,3 %4 |
|
от -250 до +250 мВ | ||||
|
от -50 до +50 мВ | ||||
|
от -80 до +80 мВ |
|
1 |
2 |
3 |
4 |
5 |
|
6ES7134-6JDxx-xDA1 4 входа (продолжение) |
ТП типа: B,C, E, J, K, L, N, R, S, T, U, Txk(L) |
16 бит + знак |
А = ±1,0 °С |
А = ±1,5 °С |
|
6ES7136-6ABxx-xCA1 4 входа |
от 0 до 10 В |
16 бит + знак |
Y = ±0,1 % |
Y = ±2,0 % |
|
6DL1134-6JDxx-xHXx 4 входа из 4 (режим работы)1,2 |
от -1 до +1 В |
16 бит + знак |
Y = ±0,05 % |
Y = ±0,1 % |
|
от -250 до +250 мВ | ||||
|
от -50 до +50 мВ | ||||
|
от -80 до +80 мВ | ||||
|
ТП типа: B,C, E, J, K, L, N, R, S, T, U, Txk(L) |
А = ±1,0 °С |
А = ±1,5 °С | ||
|
6DL1134-6JDxx-xHXx 2 входа из 4 (режим работы)1,2 |
от 0 до 150 Ом |
15 бит |
Y = ±0,05 % |
Y = ±0,1 % |
|
от 0 до 300 Ом | ||||
|
от 0 до 600 Ом | ||||
|
от 0 до 3000 Ом | ||||
|
от 0 до 6000 Ом | ||||
|
Pt 100, Pt 200, Pt 500, Pt 1000: от -200 до +850 ОС (станд. исп.) от -120 до +130ОС (клим. исп.) |
16 бит + знак |
А = ±0,6 °С А = ±0,13 °С |
А = ±1,0 °С А = ±0,25 °С | |
|
Ni 100, Ni 120, Ni 200, Ni 500, Ni 1000: от -60 до +250 ос (станд. исп.) от -120 до +130ОС (клим. исп.) |
А = ±0,2 °С |
А = ±0,4 °С | ||
|
Cu 10: от -180 до +200 ос (станд. исп.) от -50 до +150ОС (клим. исп.) |
А = ±1,0 °С |
А = ±1,5 °С | ||
|
6DL1134-6TBxx-xHXx 2 входа |
от 0 до 20 мА |
15 бит + знак |
Y = ±0,2 % |
Y = ±0,3 % |
|
от 4 до 20 мА | ||||
|
6DL1134-6UDxx-xPKx 4 входа |
16 бит + знак |
от 0 до 20 мА |
Y = ±0,1 % |
Y = ±0,5 % |
|
от 4 до 20 мА |
|
1 |
2 |
3 |
4 5 |
|
6DL1136-6AAxx-xPHx 8 входов |
от 0 до 20 мА |
16 бит |
При температуре от -40 до +40 °С: Y = ±0,6 % при горизонтальном монтаже, Y = ±0,7 % при вертикальном монтаже При температуре от +40 до +70 °С y = ±0,9 % |
|
от 4 до 20 мА | |||
|
Примечания Используемые обозначения: Y - пределы допускаемой основной приведенной к измеряемому диапазону значению погрешности; Л - пределы допускаемой основной абсолютной погрешности; 1) пределы допускаемых погрешностей ИК измерения сигналов от ТП указаны без учета погрешности компенсации температуры холодного спая. Компенсация температуры холодного спая осуществляется с помощью встроенного канала компенсации Тхс с погрешностью ±1,5 °C в нормальных условиях и ±2,5 °C в рабочих условиях (для ТП тип С ±6 °C и ±8 °C соответственно); 2) пределы допускаемых абсолютных погрешностей для диапазонов измерений следующих ТП: тип В от +700 до +1820 °C, тип Е от -150 до +1000 °C, тип С от 0 до +2315 °C, тип J от -210 до +1200 °C, тип K от -100 до +1372 °C, тип N от -150 до +1300 °C, тип L от -200 до +900 °C, тип R от +200 до +1768 °C, тип S от +100 до +1768 °C, тип T от -200 до +400 °C, тип U от -200 до +600 °C, тип Т\к(1.) ГОСТ от -200 до +800 °C; 3) пределы допускаемых абсолютных погрешностей для ТП тип С ±5 °C в нормальных условиях и ± 7 °C в рабочих условиях; Нормальные условия применения: - температура окружающей среды +25 °С - относительная влажность окружающего воздуха от 10 до 95 % без конденсации - атмосферное давление от 79,5 до 108,0 кПа 4) С выключенной функцией подавления помех. | |||
Таблица 3 - Метрологические характеристики модулей вывода аналоговых сигналов
|
Тип модуля |
Разрядность входных цифровых сигналов |
Диапазоны выходных сигналов |
Пределы допускаемой приведенной (у) погрешности воспроизведения (приведенной к диапазону выходного сигнала) | |
|
В нормальных условиях |
В рабочих условиях | |||
|
1 |
2 |
3 |
4 |
5 |
|
6ES7135-6FBxx-xBAx 2 выхода |
15 бит |
от 0 до 10 В |
Y = ±0,3 % |
Y = ±0,5 % |
|
13 бит |
от 1 до 5 В | |||
|
15 бит + знак |
от -5 до +5 В | |||
|
16 бит + знак |
от -10 до +10 В | |||
|
6ES7135-6GBxx-xBAx 2 выхода |
15 бит |
от 0 до 20 мА |
Y = ±0,3 % |
Y = ±0,5 % |
|
16 бит + знак |
от -20 до +20 мА | |||
|
14 бит |
от 4 до 20 мА | |||
|
6ES7135-6HBxx-xCAx 2 выхода |
15 бит |
от 0 до 10 В |
Y = ±0,1 % |
Y = ±0,2 % |
|
13 бит |
от 1 до 5 В | |||
|
15 бит + знак |
от -5 до +5 В | |||
|
16 бит + знак |
от -10 до +10 В | |||
|
15 бит |
от 0 до 20 мА | |||
|
16 бит + знак |
от -20 до +20 мА | |||
|
14 бит |
от 4 до 20 мА | |||
|
6ES7135-6HBxx-xDAx 2 выхода |
15 бит |
от 0 до 10 В |
Y = ±0,1 % |
Y = ±0,2 % |
|
13 бит |
от 1 до 5 В | |||
|
15 бит + знак |
от -5 до +5 В | |||
|
16 бит + знак |
от -10 до +10 В | |||
|
15 бит |
от 0 до 20 мА | |||
|
16 бит + знак |
от -20 до +20 мА | |||
|
14 бит |
от 4 до 20 мА | |||
|
6ES7135-6HDxx-xBAx 4 выхода |
от 0 до 10 В |
15 бит |
Y = ±0,3 % |
Y = ±0,5 % |
|
от 1 В до 5 В |
14 бит | |||
|
от -5 до +5 В |
15 бит + знак | |||
|
от -10 до +10 В |
16 бит + знак | |||
|
от 0 до 20 мА |
15 бит | |||
|
от 4 до 20 мА |
15 бит | |||
|
от -20 до +20 мА |
16 бит + знак | |||
|
6DL1135-6TFхх-хPHх 8 выходов |
15 бит |
от 0 до 20 мА |
Y = ±0,1 % |
Y = ±0,5 % 1 |
|
16 бит + знак |
от 4 до 20 мА | |||
|
14 бит |
от 0 до 10 мА | |||
|
1 |
2 |
3 |
4 |
5 |
|
6ES7135-6TDxx-xCA1 4 выхода |
16 бит + знак |
от 0 до 20 мА |
у = ±0,1 % |
у = ±0,3 % 1 |
|
от 4 до 20 мА | ||||
|
6DL1135-6UDxx-xPKx 4 выхода |
15 бит |
от 0 до 20 мА |
у = ±0,1 % |
у = ±0,5 % 1 |
|
от 4 до 20 мА | ||||
|
6DL1135-6TBxx-xHXx 2 выхода |
15 бит |
от 0 до 20 мА |
у = ±0,2 % |
у = ±0,5 % 1 |
|
16 бит + знак |
от 4 до 20 мА | |||
|
Примечания 1) Пределы допускаемой приведенной к диапазону выходного сигнала погрешностей в диапазоне от 0 до +60 °C для модулей: - 6DL1135-6UDxx-xPKx, 6ES7135-6TDxx-xCA1, 6DL1135-6TFxx-xPHx у = ±0,2 %. - 6DL1135-6TBxx-xHXx у = ±0,3 %. Нормальные условия применения: - температура окружающей среды +25 °С - относительная влажность окружающего воздуха от 10 до 95 % без конденсации - атмосферное давление от 79,5 до 108,0 кПа | ||||
Таблица 4 - Метрологические характеристики модулей измерения электроэнергетических параметров 6ES7134-6PA0x-xBDx
|
Измеряемая величина |
Диапазоны измерений входных сигналов |
Пределы допускаемой приведенной погрешности (у) в нормальных условиях |
|
Фазное напряжение переменного тока |
от 90 до 264 В |
у = ±0,5 % |
|
Линейное напряжение переменного тока |
от 155 до 460 В | |
|
Сила переменного тока |
от 0,01 до 1 А от 0,05 до 5 А |
у = ±0,5 % |
|
Частота переменного тока |
от 45 до 65 Гц |
0,05 |
|
Активная мощность |
от -3,0409 до +3,0409 Вт |
у = ±1 % |
|
Реактивная мощность |
от -3,0409 до +3,0409 вар |
у = ±1 % |
|
Полная мощность |
от -3,0409 до +3,0409 ВА |
у = ±1 % |
|
Коэффициент мощности |
от 0 до 1 |
- |
|
Фазовый угол |
от 0 до 360 ° |
±1 ° |
|
Активная электроэнергия |
от 0 до 1,8 4 038Вт^ч |
у = ±1,0 % |
|
Реактивная электроэнергия |
от 0 до 1,84038 вар^ч |
у = ±2,0 % |
Таблица 5 - Метрологические характеристики модулей измерения электроэнергетических параметров 6ES7134-6PA0x-xCUx
|
Измеряемая величина |
Диапазоны измерений входных сигналов |
Пределы допускаемой приведенной погрешности (у) в рабочих условиях |
|
Фазное напряжение переменного тока |
от 3 до 300 В |
Y = ±0,2 % |
|
Линейное напряжение переменного тока |
от 6 до 519 В |
Y = ±0,2 % |
|
Сила переменного тока |
от 0,05 до 5 А |
Y = ±0,2 % |
|
Частота переменного тока |
от 45 до 65 Гц |
0,05 |
|
Активная мощность |
от -3,0-109 до +3,0409 Вт |
Y = ±0,5 % |
|
Реактивная мощность |
от -3,0409 до +3,0409 вар |
Y = ±1,0 % |
|
Полная мощность |
от -3,0409 до +3,0409 ВА |
Y = ±0,5 % |
|
Коэффициент мощности |
от 0 до 1 |
±0,5 |
|
Фазный угол |
от 0 до 360 ° |
±0,5 ° |
|
Активная электроэнергия |
от 0 до 1,8 4 038Вт^ч |
Y = ±0,5 % |
|
Реактивная электроэнергия |
от 0 до 1,84038 вар^ч |
Y = ±1,0 % |
Таблица 6 - Метрологические характеристики модулей измерения электроэнергетических
параметров 6ES7134-6PA2x-xBDx_______________________________________________
|
Измеряемая величина |
Диапазоны измерений входных сигналов |
Пределы допускаемой приведенной погрешности (у) в нормальных условиях |
|
Фазное напряжение переменного тока |
от 90 до 293 В |
Y = ±0,2 % |
|
Линейное напряжение переменного тока |
от 155 до 508 В |
Y = ±0,2 % |
|
Сила переменного тока |
от 0,05 до 5 А |
Y = ±0,2 % |
|
Частота переменного тока |
от 45 до 65 Гц |
0,05 |
|
Активная мощность |
от -3,0409 до +3,0409 Вт |
Y = ±0,5 % |
|
Реактивная мощность |
от -3,0409 до +3,0409 вар |
Y = ±1,0 % |
|
Полная мощность |
от -3,0409 до +3,0409 ВА |
Y = ±0,5 % |
|
Коэффициент мощности |
от 0 до 1 |
- |
|
Фазный угол |
от 0 до 360 ° |
±1 ° |
|
Активная электроэнергия |
от 0 до 1,8 4 038Вт^ч |
Y = ±0,5 % |
|
Реактивная электроэнергия |
от 0 до 1,84038 вар^ч |
Y = ±1,0 % |
Таблица 7 - Метрологические характеристики модулей измерения электроэнергетических параметров 6ES7134-6PA2x-xCUx
|
Измеряемая величина |
Диапазоны измерений входных сигналов |
Пределы допускаемой приведенной погрешности (у) в рабочих условиях |
|
Фазное напряжение переменного тока |
от 3 до 300 В |
Y = ±0,2 % |
|
Линейное напряжение переменного тока |
от 6 до 519 В |
Y = ±0,2 % |
|
Напряжение переменного тока |
от 66 до 424 мВ |
Y = ±0,2 % |
|
Частота переменного тока |
от 45 до 65 Гц |
0,05 |
|
Активная мощность |
от -3,0-109 до +3,0409 Вт |
Y = ±0,5 % |
|
Реактивная мощность |
от -3,0409 до +3,0409 вар |
Y = ±1,0 % |
|
Полная мощность |
от -3,0409 до +3,0409 ВА |
Y = ±0,5 % |
|
Коэффициент мощности |
от 0 до 1 |
±0,5 |
|
Фазный угол |
от 0 до 360 ° |
±0,5 ° |
|
Активная электроэнергия |
от 0 до 1,8 4 038Вт^ч |
Y = ±0,5 % |
|
Реактивная электроэнергия |
от 0 до 1,84038 вар^ч |
Y = ±1,0 % |
Для таблиц 4-7 метрологические характеристики приведены для:
- симметричной нагрузки,
- частоты переменного тока 50 Гц,
- коэффициент мощности = 1 для активных электроэнергии и мощности,
- коэффициент мощности = 0 для реактивных электроэнергии и мощности.
Таблица 8 - Технические характеристики устройств
|
Наименование параметра |
Значение |
|
Напряжение питания: - напряжение переменного тока с частотой от 45 до 65 Гц, В - напряжение постоянного тока, В |
от 90 до 264 от 19 до 28 |
|
Рабочие условия применения: | |
|
Температура окружающей среды при вертикальной (горизонтальной) установке ET200SP, кроме перечисленных ниже модулей, °С 1 |
от 0 до +50 (+60) |
|
Температура окружающей среды при вертикальной (горизонтальной) установке ET200SP HA, °С |
от -40 до +60 (+70) |
|
Относительная влажность окружающего воздуха, без конденсации, % |
от 10 до 95 |
|
Атмосферное давление, кПа |
от 79,5 до 108,0 |
|
Вибрации при частоте от 5 до 9 Гц, с постоянной амплитудой, мм |
до 3,5 |
|
Вибрации при частоте от 9 до 900 Гц, с постоянным ускорением, м/с2 |
до 9,8 |
|
Нормальная температура окружающей среды, °С |
+25 |
|
Срок службы, лет, не менее |
10 |
|
Примечание - габаритные размеры и масса устройств - в зависимости от конфигурации. 1 - для модулей 6Е87134-6ГОхх-хБА1, 6Е87135-6ТБхх-хСА1, 6ES7134-6РА0х-хCUх , 6ES7134-6PA2х-хCUх нижнее значение температуры минус 30 °С. | |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации «Устройства распределенного ввода-вывода SIMATIC ET 200SP» или «Устройства распределенного ввода-вывода SIMATIC ET 200SP HA» типографским способом.
Комплектность
Таблица 8 - Комплектность устройств
|
Наименование |
Обозначение |
Количество |
|
Устройства распределенного ввода-вывода SIMATIC ET200SP/SP HA в заказанной конфигурации |
SIMATIC ET200SP/SP HA |
1 шт. |
|
Упаковка |
- |
1 шт. |
|
Комплект технической документации на русском языке |
- |
1 комплект |
Сведения о методах измерений
приведены в разделе «Определение метрологических характеристик» руководств по эксплуатации.
Нормативные документы
ГОСТ Р 51841-2001 (МЭК 61131-2) Программируемые контроллеры. Общие технические требования и методы испытаний;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
|
Приказ Росстандарта |
от 1 октября 2018 |
г. № |
2091 |
«Об |
утверждении |
|
государственной поверочной схемы для средств электрического тока в диапазоне от 1 •10-16 до 100 А»; |
измерений |
силы |
постоянного | ||
|
Приказ Росстандарта |
от 30 декабря 2019 |
г. № |
3457 |
«Об |
утверждении |
государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 140-8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Г ц»;
Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2- 109Гц»;
Приказ Росстандарта от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты».
Смотрите также
