Расходомеры ультразвуковые ФЛЕКСУС
| Номер в ГРСИ РФ: | 74169-19 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | АО "ТЕККНОУ", г.С.-Петербург |
Расходомеры ультразвуковые ФЛЕКСУС (далее - расходомеры) предназначены для измерений объемного расхода, объема жидкости, протекающей по напорным трубопроводам, и объемного расхода, объема газа (в том числе приведенного к нормальным условиям).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74169-19 |
| Наименование | Расходомеры ультразвуковые |
| Модель | ФЛЕКСУС |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 26.02.2024 |
Производитель / Заявитель
АО "ТЕККНОУ", г.С.-Петербург
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 4 года |
| Зарегистрировано поверок | 410 |
| Найдено поверителей | 9 |
| Успешных поверок (СИ пригодно) | 409 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0%) |
| Актуальность информации | 29.12.2024 |
Поверители
Скачать
| 74169-19: Описание типа СИ | Скачать | 675.7 КБ | |
| 74169-19: Методика поверки МП 2550-0319-2018 | Скачать | 5.2 MБ |
Описание типа
Назначение
Расходомеры ультразвуковые ФЛЕКСУС (далее - расходомеры) предназначены для измерений объемного расхода, объема жидкости, протекающей по напорным трубопроводам, и объемного расхода, объема газа (в том числе приведенного к нормальным условиям).
Описание
Принцип действия расходомеров основан на измерении времени прохождения ультразвуковых импульсов по направлению движения жидкости (газа) и против него. Разность этих времен пропорциональна средней скорости движения жидкости (газа) по трубопроводу. Зная эпюру распределения скоростей в месте установки ультразвуковых датчиков и площадь внутреннего сечения трубопровода, можно определить расход и объем жидкости (газа). При учете температуры и давления объем жидкости (газа) может быть пересчитан в массу измеряемой среды. При повышенном содержании газовых или твердых включений в
измеряемой среде (более 10 % по объему) расходомер автоматически переходит в
допплеровский режим измерений.
Результаты измерений отображается на дисплее и фиксируется в энергонезависимой памяти объемом 100000 результатов.
В состав расходомеров входят, в зависимости от модели и исполнения: от одной до четырех пар ультразвуковых преобразователей, блок электроники, комплект термометров сопротивления. По заказу расходомер может комплектоваться специальным ультразвуковым датчиком для измерения толщины стенки трубопровода при известных данных о материале трубопровода и/или скорости звука в этом материале (режим без нормирования погрешностей), датчиками давления и/или температуры.
Ультразвуковые преобразователи, установленные с помощью специального приспособления снаружи трубопровода, излучают (принимают) ультразвуковые импульсы под углом к продольной оси трубопровода с частотой 1000 Гц. При измерении расхода среды с температурой поверхности трубопровода менее минус 55 С или более плюс 200 С для крепления преобразователей применяется специальное монтажное приспособление «волноводный инжектор» (WaveInjector®).
Блок электроники формирует команды для ультразвуковых преобразователей, обрабатывает полученную информацию, отображает на табло значения расхода, объема, массы жидкости и расхода, объема, скорости потока и скорости звука в среде в единицах системы СИ, характеристики сигналов и потока.
Для расходомеров предусмотрены следующие серии: 4ХХ, 5ХХ, 6ХХ, 7ХХ, 8ХХХ.
Расходомеры выпускаются следующих моделей: с маркировкой «F», предназначенные для измерений расхода, объема жидкости; c маркировкой «G», предназначенные для измерений расхода, объема и жидкости, и газа. Фактор сжимаемости природного газа может рассчитываться и вноситься в память расходомера, или поступать с хроматографа по цифровому или аналоговому входу.
Модели расходомеров также отличаются портативным (серии 4ХХ, 6ХХ) или стационарным исполнением (серии 5ХХ, 7ХХ, 8ХХХ), количеством аналоговых и цифровых входов/выходов, количеством каналов, материалом корпуса (нержавеющая сталь, алюминий, пластик).
Отличительными особенностями расходомеров серии 4ХХ являются: режим работы -времяимпульсный, возможно измерение только жидких сред, портативное исполнение с аккумуляторной батареей для автономной работы, корпус в виде пластикового кейса со степенью пыле-влагозащиты в закрытом состоянии IP67, исполнение общепромышленное, один измерительный канал.
Отличительными особенностями расходомеров серии 5ХХ являются: режим работы -времяимпульсный, возможно измерение только жидких сред, стационарное исполнение в алюминиевом корпусе со степенью пыле-влагозащиты в закрытом состоянии IP66, исполнение общепромышленное, один измерительный канал.
Отличительными особенностями расходомеров серии 6ХХ являются: режимы работы -времяимпульсный или допплеровский (NoiseTrek), возможно измерение жидких сред или жидких и газообразных сред, портативное исполнение с аккумуляторной батареей для автономной работы, корпус выполненный из пластика со степенью пыле-влагозащиты IP65, исполнение общепромышленное (модель 601) либо взрывозащищенное (модель 608), два измерительных канала, возможность подключения толщиномера, наличие энергонезависимой памяти.
Отличительными особенностями расходомеров серии 7ХХ являются: режимы работы -времяимпульсный или допплеровский (NoiseTrek), возможно измерение жидких сред или газообразных сред, стационарное исполнение, корпус выполненный из алюминия либо нержавеющей стали со степенью пыле-влагозащиты IP65, исполнение общепромышленное либо взрывозащищенное; один/два (модели 704, 705, 721) либо четыре (модель 706) измерительных канала, наличие энергонезависимой памяти, возможность конфигураций до 6 входных/выходных сигналов.
Отличительными особенностями расходомеров серии 8ХХХ являются: режимы работы -времяимпульсный или допплеровский (NoiseTrek), возможно измерение жидких сред (модели 800, 801, 808, 8027, 8127) или газообразных сред (модели 800, 801), стационарное исполнение, корпус выполненный из алюминия (модели 800 и 808, 8027) либо нержавеющей стали со степенью пыле-влагозащиты IP66, исполнение взрывозащищенное, один (модели 800, 801, 808, 8027, 8127) либо два (модели 800, 801, 8027, 8127) измерительных канала, наличие энергонезависимой памяти, настройка и ввод в эксплуатацию без разгерметизации с помощью магнитной ручки.
При выборе места установки расходомеров необходимо иметь прямой участок трубопровода выше по потоку длиной от 5 до 50 Ду (в зависимости от характера местных сопротивлений) и ниже по потоку от 3 до 10 Ду (где Ду- условный внутренний диаметр трубопровода), более подробная информация по требуемым прямым участкам указана в Руководстве по эксплуатации.

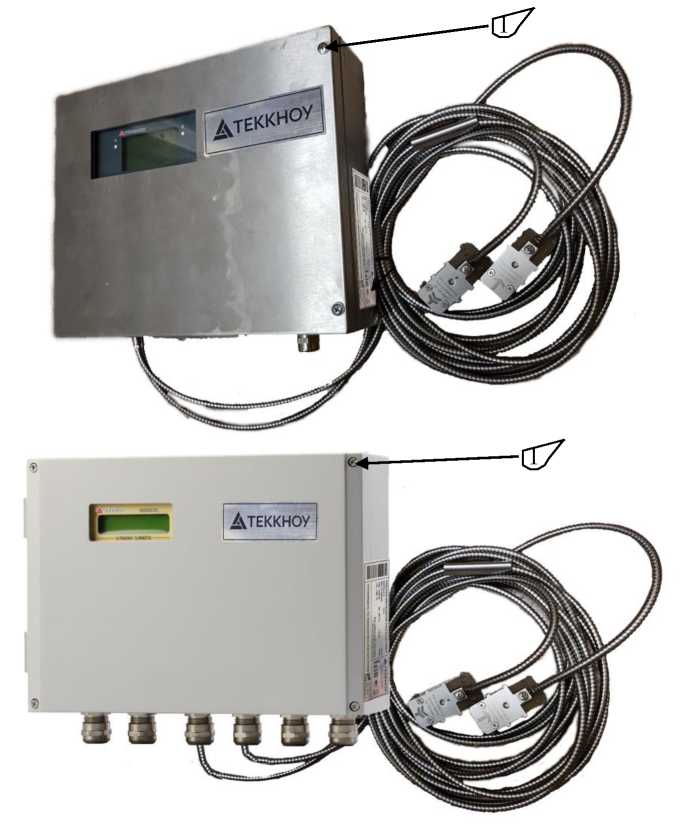

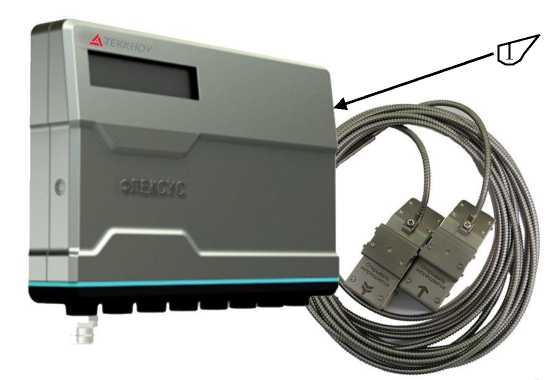

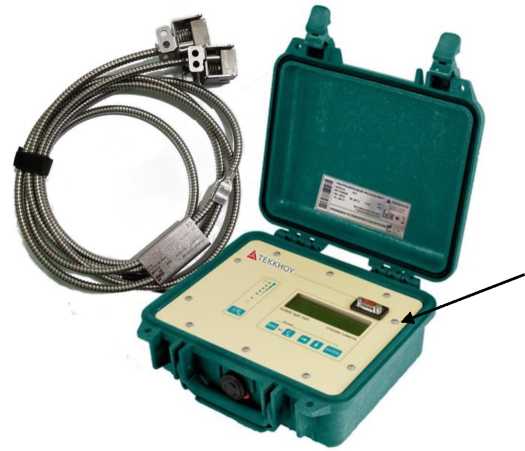

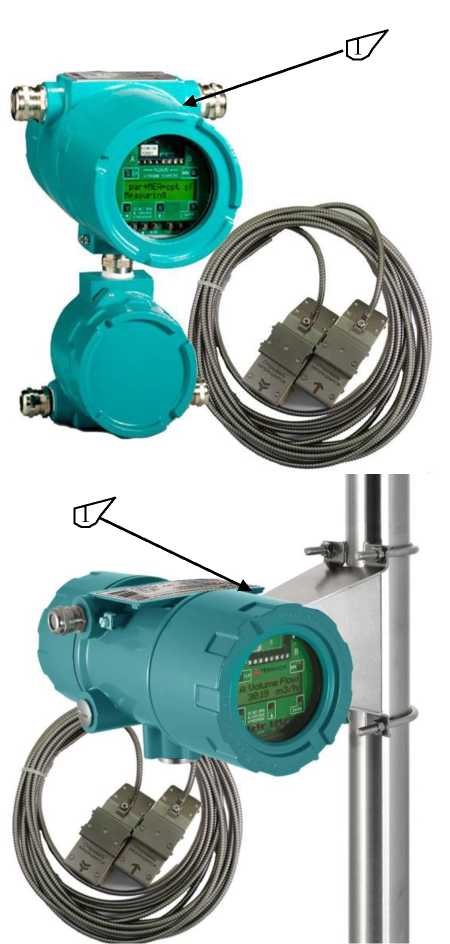

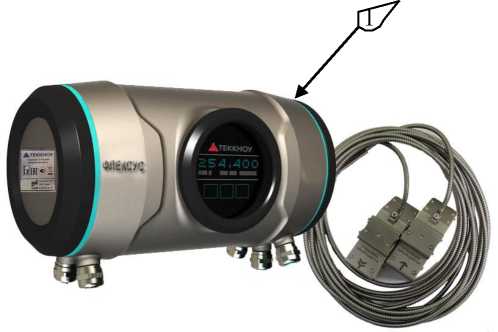

Общий вид расходомеров показан на рисунке 1.
Серия 5ХХ
Серия 7ХХ
Серия 7ХХ
Серия 8ХХХ
Рисунок 1-Общий вид расходомеров ультразвуковых ФЛЕКСУС серий 4ХХ, 5ХХ, 6ХХ, 7ХХ, 8ХХХ
1 - место пломбирования
Программное обеспечение
Расходомеры имеют встроенное программное обеспечение (далее - ПО). ПО устанавливается в энергонезависимую память при изготовлении, в процессе эксплуатации данное ПО не может быть модифицировано или прочитано через какой-либо интерфейс.
В функции ПО входит сбор измерительной информации, ее обработка, представление на дисплее, хранение результатов во внутренней памяти и передача измеренных и вычисленных значений через интерфейсы связи.
Пределы допускаемой погрешности расходомеров установлены с учетом влияния ПО на метрологические характеристики.
Конструкция расходомеров исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Clampon |
|
Номер версии (идентификационный номер) ПО |
6.01 и выше |
|
Цифровой идентификатор ПО |
закрыт производителем* |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
закрыт производителем* |
|
* контрольные суммы ПО недоступны в ходе эксплуатации СИ | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для серии | ||||
|
4XX |
5XX |
6XX |
7XX |
8XXX | |
|
Рабочий диапазон скорости потока, м/с - жидкость - газ |
от -25 до -0,01 и от +0,01 до +25 от -35 до -0,01 и от +0,01 до +35 | ||||
|
Диаметр условного прохода трубопровода, мм |
от 6 до 12000 | ||||
|
Диапазон измерений расхода, м3/ч |
от 2,83^Думш2^мШ40-3 до 2,83-Думах2-Умах- 10-3 ДуМш, ДуМАХ — минимальное и максимальное значение диаметра условного прохода трубопровода, мм; VMIN; VM.w - минимальное и максимальное значение скорости потока, м/с | ||||
|
Пределы допускаемой относительной погрешности при измерении расхода и объема жидкости, % |
±2 |
±(1,0 (0,5) 1) + 0,1/V) (для V<0,5 м/с) | |||
|
±(1,0 (0,5) 1)) (для V>0,5 м/с) V - значение средней скорости измеряемой среды, м/с | |||||
|
±0,252) | |||||
|
Пределы допускаемой относительной погрешности при измерении расхода и объема газа в рабочих условиях, % |
- |
±2 (±1) 1) | |||
|
Примечание: 1 - по заказу; 2 - при поставке с измерительным участком, для скоростей потока >0,5 м/с | |||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение для серии | ||||
|
4XX |
5XX |
6XX |
7XX |
8XXX | |
|
Напряжение питания переменного тока с частотой (50±1) Гц, В |
от 100 до 240 | ||||
|
Напряжение питания постоянного тока, В |
12 |
от 10,5 до 36 |
от 7,2 до 15 |
от 10,5 до 36 |
от 10,5 до 362) |
|
Потребляемая мощность, Вт, не более |
6 |
10 |
6 |
15 |
4; 82) |
|
Г абаритные размеры (без измерительного участка) (длинна; ширина; высота), мм, не более |
273; 247; 127 |
180; 71; 140 |
500; 400; 1901 |
280; 70; 200 |
349; 195; 292; 277; 188; 1783) |
|
Масса (без измерительного участка), кг, не более |
2,9 |
1,7 |
1,9 |
5,4 |
6; 8,52) |
|
Диапазон температуры окружающего воздуха, °С |
от -10 до +502) |
от -10 до +602) |
от -40 до +602) | ||
|
Диапазон температуры измеряемой среды (жидкости, газа) (в зависимости от ультразвукового преобразователя), 0С |
жидкость: от -40 до +100 |
жидкость: от -200 до +6004) газ: от -55 до +200 | |||
|
Относительная влажность окружающего воздуха, %, не более |
95 | ||||
|
Объем энергонезависимой памяти, количество измерений, не менее |
100000 | ||||
|
Маркировка взрывозащиты |
- |
- |
2Ex nA nC [ic] IIC T6/T4 Gc Ex tb IIIC T100°C Db 2) |
2Ex nA nC [ic] IIC T4 Gc Ex tb IIIC T120°C Db 2) |
1Ex d e IIB Т4 Gb 1Ex d e IIB Т6 Gb 1Ex d e IIC Т4 Gb 1Ex d e IIC Т6 Gb 1Ex d e ia IIB Т4 Gb 1Ex d e ia IIC Т4 Gb 1Ex d e ia IIC Т6 Gb 1Ex d e [ib] IIB Т4 Gb |
|
Наименование характеристики |
Значение для серии | ||||
|
4XX |
5XX |
6XX |
7XX |
8XXX | |
|
1Ex d e [ib] IIC Т4 Gb Ex tb ШС T100°C Db2) | |||||
|
Средний срок службы, лет |
16 | ||||
|
Средняя наработка на отказ, ч |
63000 | ||||
|
Примечание: 1) - размер указан с учетом транспортировочного чемодана 2) - в зависимости от модели 3) - исполнение в специальном стальном корпусе для морских зон 4) - с применением приспособления «волноводный инжектор» (Waveinjector®) | |||||
Знак утверждения типа
наносится на боковую или заднюю панель электронного блока расходомера методом металлографии и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Расходомер ультразвуковой ФЛЕКСУС |
- |
1 шт. |
|
Комплект монтажный |
- |
1 экз. |
|
Транспортировочный чемодан |
- |
1 1 1 шт. |
|
Толщиномер |
- |
1 1 1 шт. |
|
Руководство по эксплуатации |
РВПД.407250.006 РЭ |
1 экз. |
|
Методика поверки |
МП 2550-0319-2018 |
1 экз. |
|
Паспорт |
РВПД.407250.006 ПС |
1 экз. |
|
Примечание: 1 - в зависимости от комплектации, по заказу | ||
Поверка
осуществляется по документу МП 2550-0319-2018 «ГСИ. Расходомеры ультразвуковые ФЛЕКСУС. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 20.08.2018 г.
Основные средства поверки:
- рабочий эталон 3-го разряда в соответствии с приказом Росстандарта от 07.02.2018 № 256 (установка поверочная с диапазоном измерений не менее, чем у поверяемого расходомера с погрешностью не более 1/3 пределов допускаемой погрешности поверяемого расходомера).
- рабочий эталон 2-го разряда в соответствии с приказом Росстандарта от 07.02.2018 № 256 (установка поверочная с диапазоном измерений не менее, чем у поверяемого расходомера с погрешностью не более 1/3 пределов допускаемой погрешности поверяемого расходомера).
- установка поверочная расходомерная 1-го разряда по ГОСТ Р 8.618-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа
ТУ 26.51.6-006-44345622-2017. Расходомеры ультразвуковые ФЛЕКСУС. Технические условия
