Манометры серии Y
| Номер в ГРСИ РФ: | 74174-19 |
|---|---|
| Категория: | Манометры |
| Производитель / заявитель: | Компания "Shanghai Jingpu Mechanical & Electrical Technology Co., Ltd.", Китай |
Манометры серии Y (далее - приборы) предназначены для измерений избыточного или вакуумметрического давления жидкостей, газов или пара. Приборы с сигнализирующим устройством предназначены, кроме того, и для управления внешними электрическими цепями.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74174-19 |
| Действует | по 26.02.2029 |
| Наименование | Манометры |
| Модель | серии Y |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 19a0760f-891f-c1de-05f9-951526c4ad39 |
Производитель / Заявитель
Фирма "Shanghai Jingpu Mechanical & Electrical Technology Co., Ltd.", Китай
КИТАЙ
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
19875
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 19805 (100%) |
| Неуспешных поверок (СИ непригодно) | 70 (0 %) |
| Актуальность информации | 01.01.2026 |
Поверители
Скачать
|
74174-19: Описание типа
2024-74174-19.pdf
|
Скачать | 615.7 КБ | |
|
74174-19: Методика поверки
2021-mp74174-19.pdf
|
Скачать | 72.5 КБ |
Описание типа
Назначение
Манометры серии Y (далее - приборы) предназначены для измерений избыточного или вакуумметрического давления жидкостей, газов или пара. Приборы с сигнализирующим устройством предназначены, кроме того, и для управления внешними электрическими цепями.
Описание
Принцип действия приборов, основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента.
Приборы конструктивно состоят из цилиндрического корпуса со шкалой, закрытой защитным стеклом, чувствительного элемента, кинематического механизма со стрелкой и штуцера для подключения прибора.
Чувствительным элементом приборов является трубчатая пружина. Под воздействием среды избыточного давления, подведенная к внутренней полости трубка стремится к распрямлению. При этом изменяются внутренний и внешний радиусы пружины, что вызывает соответствующее изменение положения свободного конца пружины, это в свою очередь приводит к перемещению показывающей стрелки прибора посредством передаточного механизма.
Манометры серии Y выпускаются в следующих модификациях: YTF(N), YTQ(N), YSZ(N), YXC(N), YB(N), отличающихся материалом корпуса, наличием электрического контакта и сигнализирующих стрелок.
По заказу манометры могут быть изготовлены в корпусе диаметром: 40; 50; 60; 100; 125; 150; 160, 200, 250 мм, с радиальным или аксиальным размещением штуцера, а так же для сглаживания пульсации измеряемого давления и повышения виброустойчивости, манометры могут быть изготовлены с корпусом заполненным демпфирующей жидкостью.
Обозначение вариантов модификаций манометров серии Y приведено в виде буквенно-цифрового обозначения и имеет следующий вид:
Y 1, 2 - 3Н/ 4, где:
1 Исполнение:
- TF - антикоррозийный корпус;
- ХС - манометр с электрическим контактом (с сигнализирующим устройством);
- SZ - трехстрелочное исполнение;
- TQ - промышленное исполнение (безопасное);
- В - манометр прецизионный
2 Виброустойчивость:
- N - с заполнением демпфирующей жидкостью
3 Диаметр корпуса
4 Дополнительная оснастка (по заказу)
- MF- фланцевое присоединение
- ML - безрезьбовое присоединение
- JPJ - клапанный блок
- JPF - сифон
- ZN - демпфер
- GZL - защита от перегрузок
- GZLN -защита от перегрузок (встроенная)
- SR - радиатор
- U - кронштейн
- RL - капиллярная трубка
- CXH - промывочное кольцо
- FHZ - защитный чехол
Диапазон установок приборов с сигнализирующим устройством составляет от 5 до 95% диапазона измерений.
Общий вид манометров серии Y представлен на рисунке 1.
Пломбировка приборов не предусмотрена.
Заводской номер, идентифицирующий каждый экземпляр средства измерений в виде буквенно-цифрового обозначения по системе нумерации изготовителя, наносится на циферблат прибора типографским способом в месте, указанном на рисунке 1.
Конструкция манометров не предусматривает нанесение на корпус знака поверки.
Модификация YSZ
Модификация YSZN

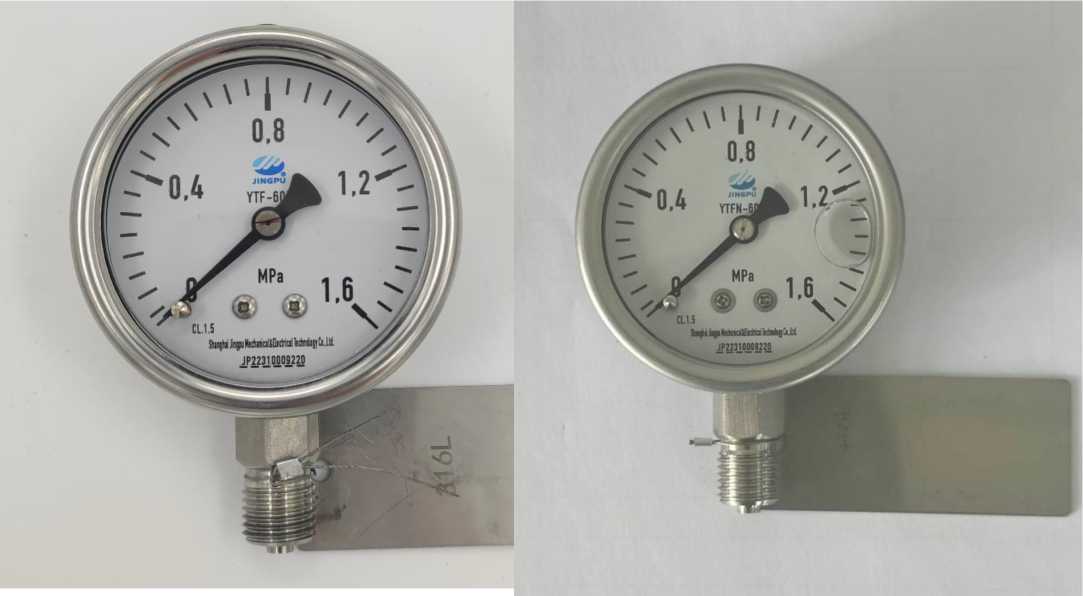

Модификация YTF Модификация YTFN
Модификация YXC Модификация YXCN

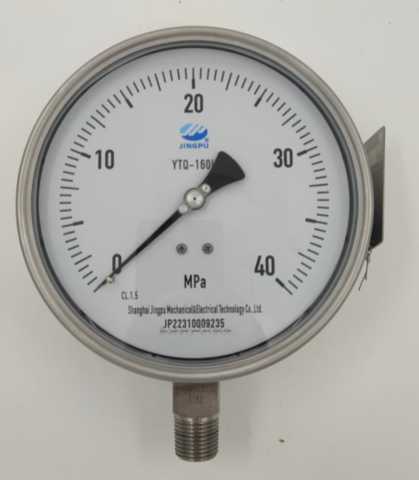

Модификация YTQ
Модификация YTQN

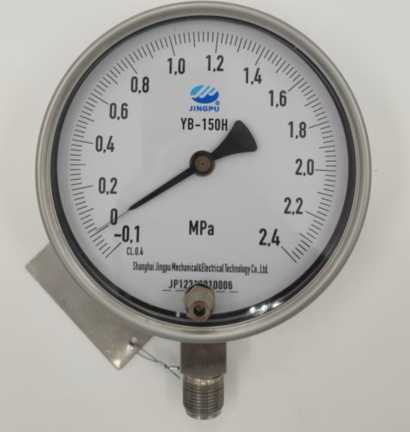

Модификация YB
Рисунок 1 - Общий вид манометров серии Y
Модификация YBN
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики для манометров модификаций: YTF(N),
YTQ(N), YSZ(N), YXC(N)_______________________________________________________
|
Наименование характеристики |
Значение | |||||
|
YTF(N)-100H, YTf(n)-150H, YTf(n)-200H, YXC(n)-100H, YXc(n)-160H, YTQ(N)-150H, YSz(n)-100H, YSZ(N |
YTF(N)-125H, YTf(n)-160H, YTf(n)-250H, YXC(N)-150H, YTQ(N)-100H, YTQ(N)-160H, YSZ(N)-150H, )-160H |
YTF(N)-40H |
YTF(N)-50H, YTf(n)-60H, YTQ(N)-50H, YTQ(N)-60H, YSZ(N)-50H, YSZ(N)-60H | |||
|
Нижний предел измерений избыточного давления, МПа1)2) |
0 |
-0,1 |
0 |
0 |
-0,1 | |
|
Верхний предел измерений избыточного давления, МПа1)2) |
0,1; 0,16; 0,25; 0,4; 0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 10; 16; 25; 40; 60; 100 |
0; 0,06; 0,15; 0,3; 0,5; 0,9; 1,5; 2,4 |
0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 10; 16; 25; 40 |
0,1; 0,16; 0,25; 0,4; 0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 10; 16; 25; 40; 60 |
0; 0,06; 0,15; 0,3; 0,5; 0,9; 1,5; 2,4 | |
|
Пределы допускаемой основной приведенной погрешности измерений к верхнему пределу измерений 2), % |
±1,0; ±1,5; ±1,6; ±2,5 |
±1,5; ±1,6; ±2,5 |
±1,5; ±1,6; ±2,5 | |||
|
Пределы допускаемой дополнительной приведенной погрешности измерений к верхнему пределу измерений, вызванной отклонением температуры окружающего воздуха от нормальной, %/10°С |
±0,4 | |||||
|
Примечания: 1) В соответствии с заказом допускается изготовление манометров, отградуированных в других единицах измерения давления, допущенных к применению в РФ. 2) фактическое значение указано в паспорте на прибор. | ||||||
Пределы допускаемой основной погрешности срабатывания сигнализирующего устройства манометров приведены к разнице между верхними и нижними пределами измерения- ±2,5%, ±4%.
Количество срабатываний контактов сигнализирующего устройства - не менее 100000 раз.
Таблица 2 - Метрологические характеристики для манометров модификаций: YB(N)
|
Наименование характеристики |
Значение | |||
|
YB(N)-150H, YB(N)-160H |
YB(N) |
-100H | ||
|
Нижний предел измерений избыточного давления, МПа1)2) |
0 |
-0,1 |
0 |
-0,1 |
|
Верхний предел измерений избыточного давления, МПа1)2) |
0,1; 0,16; 0,25; 0,4; 0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 10; 16; 25; 40; 60; 100 |
0; 0,06; 0,15; 0,3; 0,5; 0,9; 1,5; 2,4 |
0,1; 0,16; 0,25; 0,4; 0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 10; 16; 25; 40; 60 |
0; 0,06; 0,15; 0,3; 0,5; 0,9; 1,5; 2,4 |
|
Пределы допускаемой основной приведенной погрешности измерений к верхнему пределу измерений2), % |
±0,25; ±0,4; ±0,5 |
±0,5 | ||
|
Пределы допускаемой дополнительной приведенной погрешности измерений к верхнему пределу измерений, вызванной отклонением температуры окружающего воздуха от нормальной, %/10оС |
±0,4 | |||
Примечания:
1) В соответствии с заказом допускается изготовление манометров, отградуированных в других единицах измерения давления, допущенных к применению в РФ.
2) фактическое значение указано в паспорте на прибор.
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Габаритные размеры, мм, не более |
Масса, кг, не более | |
|
Для приборов с радиальным штуцером |
Для приборов с аксиальным штуцером | ||
|
YTF(N)-40H |
70x40x28 |
42x40x54 |
0,1 |
|
YTf(n)-50H |
87x58x31 |
67x67x61 |
0,15 |
|
YTf(n)-60H |
94x66x30 |
67x67x61 |
0,4 |
|
ytf(n)-100h |
146x100x53 |
101x101x96 |
1,5 |
|
YTf(n)-125H |
164x130x50 |
130x130x87 |
2,3 |
|
YTf(n)-150H |
190x150x50 |
180x180x97 |
1,9 |
|
YTf(n)-160H |
201x161x55 |
180x180x110 |
2,1 |
|
YTf(n)-200H |
251x202x55 |
- |
3 |
|
YTf(n)-250H |
291x250x50 |
- |
3,7 |
|
YXC(N)-100H |
140x121x104 |
106x147x114 |
1,7 |
|
YXC(N)-150H |
182x196x96 |
150x197x118 |
2,8 |
|
YXC(N)-160H |
215x210x110 |
210x197x150 |
3 |
|
YTQ(N)-50H |
97x64x46 |
- |
0,3 |
|
YTQ(N)-60H |
94x66x40 |
- |
0,5 |
|
YTQ(N)-100H |
146x101x60 |
- |
1,3 |
|
YTQ(N)-150H |
200x161x69 |
- |
2,6 |
|
YTQ(N)-160H |
225x161x67 |
161x67x120 |
2,7 |
|
Наименование характеристики |
Габаритные размеры, мм, не более |
Масса, кг, не более | |
|
Для приборов с радиальным штуцером |
Для приборов с аксиальным штуцером | ||
|
YSZ(N)-50H |
87x58x37 |
58x37x87 |
0,25 |
|
YSZ(N)-60H |
94x66x30 |
67x67x61 |
0,4 |
|
ysz(n)-iooh |
146x100x53 |
101x101x96 |
1,5 |
|
YSZ(N)-150H |
190x150x50 |
180x180x97 |
1,9 |
|
YSz(n)-160H |
210x164x62 |
164x62x110 |
1,9 |
|
YB(N)-100H |
150x101x61 |
101x61x110 |
0,8 |
|
Yb(n)-150H |
200x151x59 |
151x59x120 |
1 |
|
YB(N)-160H |
210x161x61 |
161x61x120 |
1,2 |
|
Напряжение питания1), В |
24 | ||
|
Нормальные условия измерений: температура окружающей среды, °С относительная влажность, % атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84,0 до 106,7 | ||
|
Рабочие условия эксплуатации: температура окружающей среды, °С |
от -60 до +60 | ||
|
Средняя наработка на отказ, ч |
70000 | ||
|
Средний срок службы приборов, лет, не менее |
8 | ||
|
Примечание: 1) Для манометров с электрическим контактом (с сигнализирующим устройством). | |||
Знак утверждения типа
наносится на циферблат и (или) эксплуатационную документацию печатным методом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Манометр |
серии Y |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Упаковка |
- |
1 комплект |
Сведения о методах измерений
приведены в разделе 3 паспорта «Методы измерений»
Нормативные документы
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653;
Стандарт предприятия фирмы «Shanghai Jingpu Mechanical&Electrical Technology Co., Ltd», Китай. «Манометры серии Y».
