Трансформаторы тока SAS
| Номер в ГРСИ РФ: | 74177-19 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "Trench Germany GmbH", Германия |
| 74177-19: Описание типа СИ | Скачать | 150.5 КБ |
Трансформаторы тока SAS (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока от 0,66 до 750 кВ частотой 50 или 60 Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74177-19 |
| Наименование | Трансформаторы тока |
| Модель | SAS |
| Страна-производитель | ГЕРМАНИЯ |
| Срок свидетельства (Или заводской номер) | 26.02.2024 |
Производитель / Заявитель
Фирма "Trench Germany GmbH", Германия
ГЕРМАНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 8 лет |
| Зарегистрировано поверок | 77 |
| Найдено поверителей | 4 |
| Успешных поверок (СИ пригодно) | 77 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 21.04.2024 |
Поверители
Скачать
| 74177-19: Описание типа СИ | Скачать | 150.5 КБ |
Описание типа
Назначение
Трансформаторы тока SAS (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока от 0,66 до 750 кВ частотой 50 или 60 Гц.
Описание
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции. По конструкции представляют собой трансформаторы опорного типа с верхним расположением обмоток в металлическом корпусе, с одной или двумя вторичными измерительными и от двух до шести вторичными защитными обмотками.
Измерительные обмотки предназначены для электропитания измерительных приборов, приборов контроля и учета, защитные обмотки - для электропитания устройств защиты, контроля и сигнализации.
В качестве изолирующей среды во внутренних полостях трансформаторов тока используется электротехнический газ (элегаз, смесь элегаза и азота).
Изменение количества витков первичной обмотки производится с помощью специальных металлических перемычек.
Трансформаторы тока изготавливаются в следующих модификациях: SAS 123, SAS 170, SAS 245, SAS 362, SAS 550, SAS 800, отличающихся номинальными напряжениями, конструкцией, габаритными размерами и массой.
Заводской номер наносится на маркировочную табличку любым технологическим способом в виде цифрового кода.

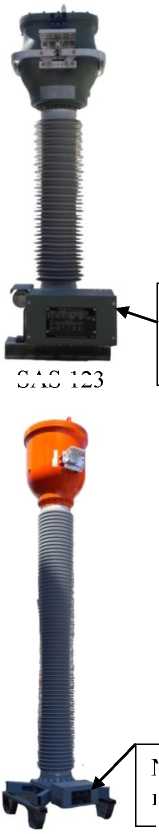

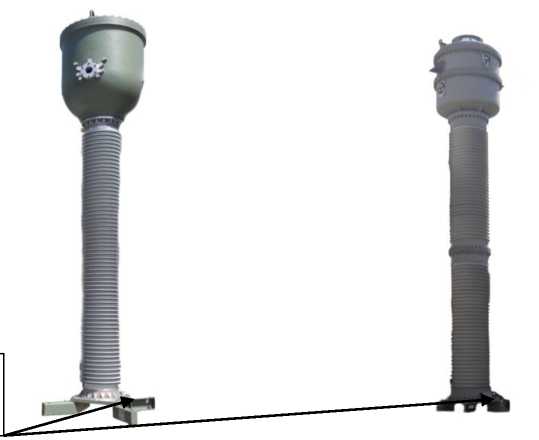

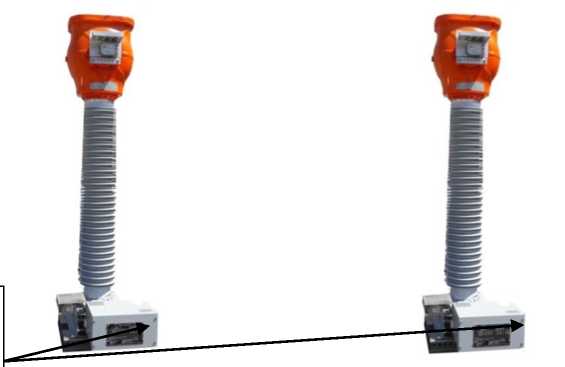

Общий вид трансформаторов тока и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Для предотвращения несанкционированного доступа к вторичным обмоткам предусмотрено пломбирование крышки клеммной коробки.
Возможно дополнительное опломбирование обмоток измерения и учета, расположенных в клеммной коробке. Нанесение знака поверки на трансформаторы тока не предусмотрено.
SAS 123
Место пломбировки
Место пломбировки
SAS 362
SAS 170
SAS 245
SAS 550
SAS 800
Рисунок 1 - Общий вид трансформаторов тока и схема пломбирования от несанкцио-
нированного доступа
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||
|
SAS 123 |
SAS 170 |
SAS 245 |
SAS 362 |
SAS 550 |
SAS 800 | |
|
Номинальное напряжение, кВ |
110 |
150 |
220 |
330 |
500 |
750 |
|
Наибольшее рабочее напряжение, кВ |
126 |
172 |
252 |
363 |
525; 550 |
787 |
|
Номинальный первичный ток, А1) |
от 5 до 10000 | |||||
|
Номинальный вторичный ток, А |
1; 2; 5 | |||||
|
Номинальная частота, Гц |
50; 60 | |||||
|
Классы точности вторичных обмоток по ГОСТ 7746-2015: | ||||||
|
Наименование характеристики |
Значение | |||||
|
SAS 123 |
SAS 170 |
SAS 245 |
SAS 362 |
SAS 550 |
SAS 800 | |
|
- для измерений и учета - для защиты |
0,1; 0,2S; 0,2; 0,5S; 0,5; 1; 3; 5 5Р;10Р | |||||
|
Классы точности вторичных обмоток по ГОСТ Р МЭК 61869-2-2015: - для измерений и учета - для защиты |
0,1; 0,2S; 0,2; 0,5S; 0,5; 1; 3; 5 5Р; 10Р; 5PR; 10PR; TPX; TPY; TPZ | |||||
|
Номинальная вторичная нагрузка с коэффициентом мощности cos ф = 0,8 для обмоток классов точности по ГОСТ 7746-2015, В^А: - для измерений и учета - для защиты |
от 1 до 100 от 1 до 200 | |||||
|
Номинальная вторичная нагрузка, с коэффициентом мощности cos ф = 1 для обмоток классов точности по ГОСТ Р МЭК 61689-2-2015, В^А: - для измерений и учета - для защиты классов точности 5P, 10P, 5PR, 10PR2) |
от 1 до 5 не включ. от 1 до 5 не включ. | |||||
|
Номинальная вторичная нагрузка, с коэффициентом мощности cos ф = 0,8 для обмоток классов точности по ГОСТ Р МЭК 61689-2-2015, В^А: - для измерений и учета - для защиты классов точности 5P, 10P, 5PR, 10PR |
от 5 до 100 от 5 до 200 | |||||
|
Номинальный коэффициент безопасности приборов, вторичных обмоток для измерений классов точности по ГОСТ 7746-2015 |
от 5 до 20 | |||||
|
Нормированный коэффициент безопасности приборов, вторичных обмоток для измерений классов точности по ГОСТ Р МЭК 61689-2-2015 |
от 5 до 10 | |||||
|
Номинальная предельная кратность вторичных обмоток для защиты с классами точности по ГОСТ 7746-2015 |
от 5 до 40 | |||||
|
Нормированная предельная кратность вторичных обмоток для защиты с классами точности 5P, 10P, 5PR, 10PR по ГОСТ Р МЭК 61869-2-2015 |
от 5 до 30 | |||||
1) По требованию заказчика допускается изготовление трансформаторов с расширен-
ным диапазоном первичного тока до 150 % и 200 % номинального первичного тока, предназначенных для длительной работы при этих токах.
2) Для классов точности TPY, TPX, TPZ значения номинальной вторичной нагрузки S2ном пересчитываются по формуле, В • А:
С _ р . г2
j2hom nb *2ном
где Rz - номинальное значение резистивной нагрузки по
ГОСТ Р МЭК 61689-2-2015, Ом;
12ном - номинальный вторичный ток, А.
Таблица 2 — Основные технические характеристики
|
Наименование характеристики |
Значение | |||||
|
SAS 123 |
SAS 170 |
SAS 245 |
SAS 362 |
SAS 550 |
SAS 800 | |
|
Масса, кг |
от 260 до 4000 | |||||
|
Габаритные размеры, мм, не более: | ||||||
|
- длина |
3000 |
5100 |
5100 |
5500 |
5500 |
9700 |
|
- ширина |
900 |
1400 |
1400 |
1500 |
1500 |
1990 |
|
- высота |
1200 |
1100 |
1100 |
1200 |
1200 |
1700 |
|
Климатическое исполнение по ГОСТ 15150-69 |
У1, У3, УХЛ1 | |||||
Знак утверждения типа
наносится на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
SAS 123, SAS 170, SAS 245, SAS 362, SAS 550, SAS 800 |
1 шт. |
|
Паспорт |
— |
1 экз. |
|
Методика поверки |
ИЦРМ-МП-011-21 |
1 экз.* |
|
*Для трансформаторов классов точности по ГОСТ Р МЭК 61869-2-2015. | ||
Сведения о методах измерений
приведены в разделе «Методика (методы) измерений» паспорта.
Нормативные документы
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»
ГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 года № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»
Другие Трансформаторы
