Системы мультиплатформенные МИРТС

Номер в ГРСИ РФ: 74207-19
Производитель / заявитель: АО "НВТ-Системы", г.Москва
Системы мультиплатформенные МИРТС поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Системы мультиплатформенные «МИРТС» (далее по тексту - системы) предназначены для непрерывных измерений и контроля параметров технологических процессов (давления, температуры, расхода, параметров вибрации, силы и напряжения постоянного и переменного тока и других) при управлении технологическими процессами.

Скачать

74207-19: Описание типа СИ Скачать 326.9 КБ
74207-19: Методика поверки АГСН.420002.001МП Скачать 5.5 MБ

Информация по Госреестру

Основные данные
Номер по Госреестру 74207-19
Наименование Системы мультиплатформенные
Модель МИРТС
Межповерочный интервал / Периодичность поверки 2 года
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 26.02.2024
Производитель / Заявитель

АО "НВТ-Системы", г.Москва

РОССИЯ

Назначение

Системы мультиплатформенные «МИРТС» (далее по тексту - системы) предназначены для непрерывных измерений и контроля параметров технологических процессов (давления, температуры, расхода, параметров вибрации, силы и напряжения постоянного и переменного тока и других) при управлении технологическими процессами.

Описание

Системы являются проектно-компонуемыми системами, возникающими как законченное изделие непосредственно на объекте эксплуатации.

Системы реализуют следующие основные функции:

-    измерение и отображение значений технологических параметров, архивирование и документирование информации;

-    предупредительная и аварийная сигнализация;

-    распределенное и/или централизованное программно-логическое управление исполнительными устройствами объекта;

-    автоматическое регулирование технологических процессов;

-    реализация технологических защит и блокировок;

-    расчет технико-экономических показателей.

В состав систем входят:

1    Первичные измерительные преобразователи (датчики) для преобразования физических величин в унифицированные сигналы силы постоянного тока (от 4 до 20 мА, от 0 до 20 мА, от минус 20 до плюс 20 мА, от 0 до 5 мА), напряжения постоянного тока (от минус 10 до плюс 10 В, от 0 до 10 В, от минус 5 до плюс 5 В, от 0до 5 В, от 1 до 5 В) или в электрическое сопротивление постоянному току (от 0 до 4 кОм).

2    Технические средства (ТС):

-    встроенные и удаленные модули аналогового ввода, преобразующие аналоговые сигналы в цифровой код;

-    встроенные и удаленные модули аналогового вывода для формирования сигналов управления и регулирования;

-    встроенные и удаленные модули дискретного ввода, преобразующие дискретные сигналы в цифровой код;

-    встроенные и удаленные модули дискретного вывода для формирования сигналов управления и регулирования;

-    промышленные контроллеры и процессорные модули распределенных контроллерных систем, осуществляющие опрос модулей УСО, обработку полученной измерительной информации и формирование сигналов автоматического управления по заданной программе, самодиагностику функционирования системы, резервирование каналов измерения, управления и сигнализации;

-    цифровые линии связи полевого уровня между контроллерами/процессорными модулями и удаленными модулями УСО;

-    шкафы электромонтажные для установки ТС;

-    автоматизированные рабочие места (АРМ) инженеров и операторов на базе IBM PC-совместимых компьютеров для расширенной обработки сигналов, визуализации технологических параметров, выполнения расчетов, оперативного управления объектом, ведения протоколов и архивации данных;

-    пульты операторов;

-    сервера;

-    сетевое оборудование;

- устройства электропитания.

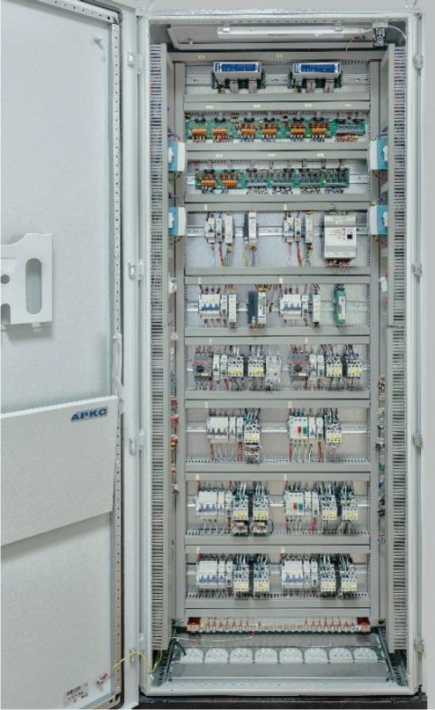

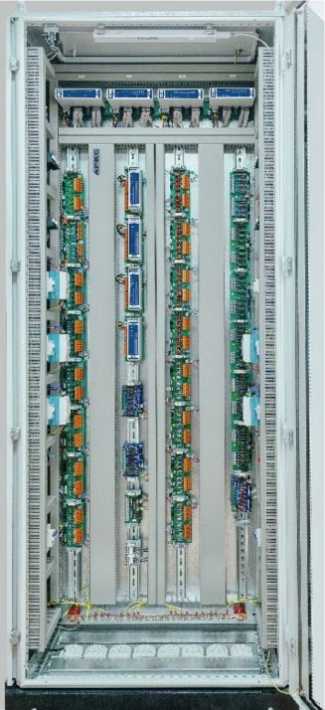

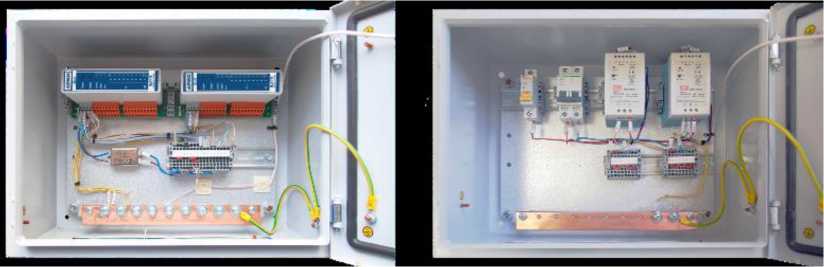

Общий вид контроллерных шкафов, шкафов низковольтных комплектных устройств (НКУ) и соединительных коробок «МИРТС» представлен на рисунках 1-3.

Системы включают измерительные каналы (ИК) следующих видов:

1 Каналы измерения давления, разности давлений, гидростатического давления (уровня), виброскорости, силы, напряжения и мощности переменного тока, температуры вида «первичный преобразователь - модуль ввода аналоговых сигналов», в состав которых входят следующие компоненты:

1.1 Первичные измерительные преобразователи:

-    датчики избыточного давления ТЖИУ.406-1Ех-11, ТЖИУ.406-1Ех-12 (регистрационный номер в Федеральном информационном фонде №18510-08, далее - регистр. №), Элемер-100 ДИ-1141М, Элемер-100 ДИ-1151, Элемер-100 ДИ-1161, Элемер-100 ДИ-1171 (регистр. №39492-08), МТ100Р (регистр. №49083-12), EJA530A (регистр. №14495-09), EJX530A (регистр. №28456-09); Метран-22-ДИ-АС-1-2140, Метран-22-ДИ-АС-1-2151, Метран-22-ДИ-АС-1-2161 (регистр. №17896-00, 45030-10), АИР-20/М2-ДИ-140, АИР-20/М2-ДИ-150, АИР-20/М2-ДИ-160, АИР-20/М2-ДИ-170 (регистр. 63044-16, 46375-11, 30402-05), Метран-^CG, Метран-^CGR, Метран-150TG, Метран-150TGR (регистр. №32854-13), Метран-75G (регистр. №48186-11), Метран-55ДИ-515, Метран-55ДИ-516, Метран-55ДИ-517, Метран-55ДИ-518 (регистр. № 18375-03, 18375-08); ОВЕН ПД100И-ДИХ-1Х1-Х, ОВЕН ПД100-ДИХ-3Х1-Х (регистр. № 47586-11), ОВЕН ПД100-ДИХ-1Х1-Х (регистр. № 47586-11), ОВЕН ПД100И-ДИХ-121-Х, ОВЕН ПД100И-ДИХ-1Х5-Х-2, ОВЕН ПД100И-ДИХ-8Х1-Х, ОВЕН ПД100-ДИХ-115-Х (регистр. № 47586-11), ОВЕН ПД100И-ДИХ-141-Х, ОВЕН ПД200-ДИХ-315-0,1-2-Н (регистр. № 44389-10), ОВЕН ПД100И-ДИХ-1Х5-Х-2-Exd, ОВЕН ПД100И-ДИХ-1Х1-Х-Exi, ОВЕН ПД100И-ДИХ-8Х1-Х-Exi, ОВЕН ПД200-ДИХ-315-0 1-2-Н-EXD (регистр. № 44389-10), ОВЕН ПД100-ДИХ-115-Х-EXD (регистр. № 47586-11);

-    датчики абсолютного давления Элемер-100 ДА-1020, Элемер-100 ДА-1030, Элемер-100 ДА-1040, Элемер-100 ДА-1050, Элемер-100 ДА-1051, Элемер-100 ДА-1060, Элемер-100 ДА-1061 (регистр. №39492-08), EJA510A (регистр. №14495-09), EJX510A (регистр. №28456-09), Метран-22-ДА-АС-1 -2010, Метран-22-ДА-АС-1-2051, Метран-22-ДА-АС-1-2061 (регистр. №17896-00, 45030-10), АИР-20/М2-ДА-030, АИР-20/М2-ДА-040, АИР-20/М2-ДА-050, АИР-20/М2-ДА-060 (регистр. 63044-16, 46375-11, 30402-05), Метран-^TA, Метран-150TAR, Метран-150L (регистр. №32854-13), Метран-75A (регистр. №48186-11), Метран-55ДА-505, Метран-55ДА-506 (регистр. № 18375-03, 18375-08), ОВЕН ПД100И-ДАХ-1Х1-Х, ОВЕН ПД 100И-ДАХ-1Х5-Х-2, ОВЕН ПД100-ДАХ-115-Х (регистр. № 47586-11), ОВЕН ПД100И-ДАХ-1Х5-Х-2-Exd, ОВЕН ПД100И-ДАХ-1Х1-Х-Exi, ОВЕН ПД100-ДАХ-115-Х-EXD (регистр. № 47586-11);

-    датчики разрежения Элемер-100 ДВ-1241М (регистр. №39492-08), EJX110A (регистр. №28456-09), Метран-22-ДВ-АС-1 -2040 (регистр. №17896-00, 45030-10), АИР-20/М2-ДВ-230 (регистр. 63044-16, 46375-11, 30402-05), Метран-55ДВ-528 (регистр. № 47586-11), ОВЕН ПД100И-ДВХ-1Х1-Х, ОВЕН ПД100И-ДВХ-121-Х, ОВЕН ПД100И-ДВХ-1Х5-Х-2, ОВЕН ПД100И-ДВХ-8Х1-Х, ОВЕН ПД100-ДВХ-115-Х (регистр. № 47586-11), ОВЕН ПД100И-ДВХ-141-Х, ОВЕН ПД 100И-ДВХ-1Х5 -Х-2-Exd, ОВЕН ПД100И-ДВХ-1Х1-Х-Exi, ОВЕН ПД100И-ДВХ-8Х1-Х-Exi, ОВЕН ПД100-ДВХ-115-Х-EXD (регистр. № 47586-11);

-    датчики разности давлений Элемер-100 ДД-1410М, Элемер-100 ДД-1420, Элемер-100 ДД-1422Е, Элемер-100 ДД-1430, Элемер-100 ДД-1440, Элемер-100 ДД-1460 (регистр. №39492-08), Сапфир-22МТ-2440, Сапфир-22МТ-2420 (регистр. № 44236-10), EJA110A (регистр. №14495-09), EJX110A (регистр. №28456-09), Метран-22-ДД-АС-1-2410, Метран-22-ДД-АС-1-2420, Метран-22-ДД-АС-1 -2430, Метран-22-ДД-АС-1-2440, Метран-22-ДД-АС-1-2450, Метран-22-ДД-АС-1-2460 (регистр. №17896-00, 45030-10), АИР-20/М2-ДД-400, АИР-20/М2-ДД-410, АИР-20/М2-ДД-420, АИР-20/М2-ДД-430, АИР-20/М2-ДД-440, АИР-20/М2-ДД-450, АИР-20/М2-ДД-460, АИР-20/М2-ДД-470 (регистр. 63044-16, 46375-11, 30402-05), Метран-^CD, Метран-150CDR (регистр. №32854-13); ОВЕН ПД200-ДДХ-155-0 1-

2-Н (регистр. № 44389-10), ОВЕН ПД200-ДДХ-155-0 1-2-Н-EXD (регистр. № 44389-10);

-    датчики давления-разрежения Элемер-100 ДИВ-1312, Элемер-100 ДИВ-1341М (регистр. №39492-08), EJX530A (регистр. №28456-09), Метран-22-ДИВ-АС-1-2310, Метран-22-ДИВ-АС-1-2340 (регистр. №17896-00, 45030-10), АИР-20/М2-ДИВ-312, АИР-20/М2-ДИВ-302 (регистр. 63044-16, 46375-11, 30402-05), Метран-75G (регистр. №48186-11), Метран-55ДИВ-535 (регистр. № 18375-03, 18375-08); ОВЕН ПД100И-ДИВХ-1Х 1-Х, ОВЕН ПД100И-ДИВХ-121-Х, ОВЕН ПД 100И-ДИВХ-1Х5-Х-2, ОВЕН ПД100И-ДИВХ-8Х1-Х, ОВЕН ПД100-ДИВХ-115-Х (регистр. № 47586-11), ОВЕН ПД100И-ДИВХ-141-Х, ОВЕН ПД100И-ДИВХ-1Х5-Х-2-Exd, ОВЕН ПД 100И-ДИВХ-1Х 1-Х-Exi, ОВЕН ПД100И-ДИВХ-8Х1-Х-Exi, ОВЕН ПД100-ДИВХ-115-Х-EXD (регистр. № 47586-11);

-    аппаратура контроля механических параметров турбоагрегатов «Актив» (регистр. №18840-04);

-    аппаратура «Вибробит 100» (регистр. №19655-05);

-    системы контроля, управления и диагностики ИТ14 (регистр. №27926-10);

-    преобразователь измерительный переменного тока Е854-М1 (регистр. №13214-92, 13214-16);

-    преобразователь измерительный напряжения переменного тока Е855-М1 (регистр. №13215-92, 13215-16);

-    преобразователь измерительный активной и реактивной мощности трехфазного тока Е849-М1 (регистр. №7604-10, 7604-16);

-    преобразователь измерительный трехфазного тока активной мощности Омь-7 (регистр. №18008-98);

-    термопреобразователи с унифицированным выходным сигналом ТСМУ-205-Н (100М), ТСПУ-205-Н (100П), ТСПУ-205-Н (Pt100) (регистр. №15200-06);

-    термопреобразователи с унифицированным выходным сигналом ТХАУ-205-Н (ТХА(К)) (регистр. №15200-06);

1.2 Модули ввода аналоговых сигналов:

-    модули М831 ^^931 А^93^, М842А/M942А/W942A, М851А/M951А/W951A, М845А1/M945А1/W945А1, M941A устройства программного управления TREI 5B-04/05 (регистр. №31404-08);

-    модули Овен МВ110-224.2АС, МВ 110-24/220.8АС (регистр. №51291-12);

-    модули АРКС400.АЮ контроллера промышленного АРКС400;

-    модули А4 9AIO контроллера промышленного АРМКОНТ (регистр. №40350-09).

2    Каналы измерения напряжения и силы постоянного тока вида «модуль ввода аналоговых сигналов», в состав которых входят следующие компоненты:

2.1    Модули ввода аналоговых сигналов:

-    модули М831А/M931 А/W931A, М842А/M942А/W942A, М851АУM951А/W951A, М845А1/M945А1/W945А1, М845А3^945А3^945А3 M941A устройства программного управления TREI 5B-04/05;

-    модули Овен МВ110-224.2АС, МВ 110-24/220.8АС;

-    модули АРКС400.АЮ контроллера промышленного АРКС400;

-    модули А4 9AIO контроллера промышленного АРМКОНТ.

3    Каналы измерения температуры вида «первичный преобразователь (термопреобразователь сопротивления) - модуль ввода аналоговых сигналов», в состав которых входят следующие компоненты:

3.1    Первичные измерительные преобразователи - термопреобразователи сопротивления с НСХ по ГОСТ 6651-2009 (или по ГОСТ 6651-78 - для изделий, изготовленных до 1999 г.).

3.2    Модули ввода аналоговых сигналов:

-    модули М831АМ931А/№931А, М831ТМ931Т/№931Т, М835ТМ935Т/№935Т, М845А2^945А2^945А2 устройства программного управления TREI 5B-04/05;

-    модули Овен МВ110-224.2АС, МВ 110-24/220.8АС;

-    модули АРКС400.АЮ контроллера промышленного АРКС400;

-    модули А4 9AIO контроллера промышленного АРМКОНТ.

4    Каналы измерения температуры вида «первичный преобразователь (термопара) - модуль ввода аналоговых сигналов», в состав которых входят следующие компоненты:

4.1    Первичные измерительные преобразователи - преобразователи термоэлектрические (термопары) с НСХ по ГОСТ Р 8.585.

4.2    Модули ввода аналоговых сигналов:

-    модули М831А/М931А^931А, М845А2/М945А2^945А2 устройства программного управления TREI 5B-04/05;

-    модули Овен МВ110-224.2АС, МВ110-24/220.8АС;

-    модули АРКС400АЮ контроллера промышленного АРКС400;

-    модули А4 8LI контроллера промышленного АРМКОНТ.

5    Каналы измерения расхода вида «первичный преобразователь (датчик разности давлений) - модуль ввода аналоговых сигналов», в состав которых входят следующие компоненты:

5.1    Первичные измерительные преобразователи:

-    датчики разности давлений Элемер-100 ДД-1410М, Элемер-100 ДД-1420, Элемер-100 ДД-1422Е, Элемер-100 ДД-1430, Элемер-100 ДД-1440, Элемер-100 ДД-1460 (регистр. №39492-08), Сапфир-22МТ-2440, Сапфир-22МТ-2420 (регистр. № 44236-10), EJA110A (регистр. №14495-09), EJX110A (регистр. №28456-09), Метран-22-ДД-АС-1-2410, Метран-22-ДД-АС-1-2420, Метран-22-ДД-АС-1 -2430, Метран-22-ДД-АС-1-2440, Метран-22-ДД-АС-1-2450, Метран-22-ДД-АС-1-2460 (регистр. №17896-00, 45030-10), АИР20/М-ДД-400, АИР20/М-ДД-410, АИР20/М-ДД-420, АИР20/М-ДД-430, АИР20/М-ДД-440, АИР20/М-ДД-450, АИР20/М-ДД-460, АИР20/М-ДД-470 (регистр. № 63044-16, 46375-11, 30402-05), Метран-^CD, Метран-150CDR (регистр. №32854-13).

5.2    Модули ввода аналоговых сигналов:

-    модули М831А/M931 А/W931A, М842А/M942А/W942A, М851АУM951А/W951A, М845А1/M945А1/W945А1, М845А2/M945А2/W945А2, M941A устройства программного управления TREI 5B-04/05;

-    модули Овен МВ110-224.2АС, МВ110-24/220.8АС;

-    модули АРКС400.AЮ контроллера промышленного АРКС400;

-    модули А4 9AIO контроллера промышленного АРМКОНТ.

6    Каналы измерения расхода вида «первичный преобразователь (расходомер ультразвуковой) - модуль ввода аналоговых сигналов», в состав которых входят следующие компоненты:

6.1    Первичные измерительные преобразователи

-    расходомеры жидкости ультразвуковые УРЖ2КМ (регистр. №23363-12);

-    расходомеры-счетчики жидкости ультразвуковые US800 (регистр. №21142-11);

-    расходомеры жидкости ультразвуковые УРСВ-ППД-Ех210 (регистр. №28363-14).

6.2    Модули ввода аналоговых сигналов:

модули М831А/M931А/W931A, М842АУM942АУW942A, М851АУM951АУW951A, M941A устройства программного управления TREI 5B-04/05;

-    модули Овен МВ110-224.2АС, МВ110-24/220.8АС;

-    модули АРКС400АЮ контроллера промышленного АРКС400;

-    модули А4 9AIO контроллера промышленного АРМКОНТ.

7    Каналы цифро-аналогового преобразования, в состав которых входят следующие компоненты:

7.1 Модули вывода аналоговых сигналов:

-    модули M831V, M931V, W931V устройства программного управления TREI 5B-04/05;

-    модули Овен МВ110-224.2АС, МВ 110-24/220.8АС;

-    модули АРКС400АЮ контроллера промышленного АРКС400;

-    модули А4 9AIO контроллера промышленного АРМКОНТ.

8    Каналы измерения расхода вида «первичный преобразователь (расходомер электромагнитный) - модуль ввода аналоговых сигналов», в состав которых входят следующие компоненты:

8.1    Первичные измерительные преобразователи:

-    расходомеры электромагнитные Rosemount 8705, 8711 (регистр. №14660-12);

-    расходомеры электромагнитные ЭРСВ-440ФВ (регистр. №52856-13).

8.2    Модули ввода аналоговых сигналов:

-    модули М831 ^^931 А^931А, М842А/M942А/W942A, М851А/M951А/W951A, M941A устройства программного управления TREI 5B-04/05;

-    модули Овен МВ110-224.2АС, МВ110-24/220.8АС;

-    модули АРКС400.АЮ контроллера промышленного АРКС400;

-    модули А4 9AIO контроллера промышленного АРМКОНТ.

9    Каналы измерения расхода вида «первичный преобразователь (расходомер вихревой) -модуль ввода аналоговых сигналов», в состав которых входят следующие компоненты:

9.1    Первичные измерительные преобразователи:

-    расходомеры вихревые Rosemount 8800D (регистр. №14663-12).

9.2    Модули ввода аналоговых сигналов:

-    модули М831АМ931А^931А, М842АМ942А^942А, М851АУM951А/W951A, M941A устройства программного управления TREI 5B-04/05;

-    модули Овен МВ110-224.2АС, МВ 110-24/220.8АС;

-    модули АРКС400.АЮ контроллера промышленного АРКС400;

-    модули А4 9AIO контроллера промышленного АРМКОНТ.

Программное обеспечение

Программное обеспечение (ПО) систем состоит из программного обеспечения ФПО «Саргон», ФПО «АРКС», Master SCADA. ПО предназначено для разработки и исполнения прикладного программного обеспечения, а также для выполнения тестирования, настройки и обслуживания технических средств систем.

Идентификационные данные ПО представлены в таблице 1.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО «Саргон»

TkA6w

TkA6ce

Номер версии (идентификационный номер) ПО «Саргон»

6

6

Идентификационное наименование ПО «АРКС»

АРКС.СРВ.1. w

АРКС.СРВ.1. wc, АРКС.СРВ.1. lc

Номер версии (идентификационный номер) ПО «АРКС»

1

1

Идентификационное наименование ПО Master SCADA

Master SCADA 4D

Master PLC 4D

Номер версии (идентификационный номер) ПО Master SCADA

4

4

Таблица 2 - Метрологические характеристики

Наименование ИК (измеряема* величина)

Диапазон

измерений

Тип первичного преобразователя

Характеристики

погрешности1

датчика

(Уд, dA, Лд)

Модуль

контроллера

Характеристики погрешности1 модуля контроллера (Ук, Лк)

Характеристики погрешности1 ИК

(Уик, 8ик, Лик)

1

2

3

4

5

6

7

ИК вида 1

Разрежение

от -4 до 0 кПа, от -6 до 0 кПа, от -10 до 0 кПа, от -1 до 0 кПа, от -16 до 0 кПа, от -25 до 0 кПа, от -40 до 0 кПа, от -60 до 0 кПа, от -100 до 0 кПа

Элемер-100 ДВ-1241М, Метран-22-ДВ-АС-1 -2040, АИР20/М-ДВ-230

Уд= ±0,1 % Ул= ±0,15 %

М831А,

М931А,

W931A,

M842A,

M942A,

W942A,

М851А,

М951А,

W951A,

M845A1,

M945A1,

W945A1

M941A,

АРКС400.AЮЛ,

A49AIO,

МВ110-224.2АС,

МВ110-

24/220.8АС

уК от ±0,025 до ±0,1 %

У ЕЁ =± ( У А +Уё )

от -10 до +10 кПа, от -100 до +100 кПа, от -500 до +500 кПа, от -0,5 до +14,0 МПа

EJX110A

Уд= ±0,025 %

от 0 до 0,00025 МПа

Метран-55ДВ-528

Уд= ±0,15 % Уд= ±0,25 % Уд= ±0,5 %

1

2

3

4

5

6

7

Разрежение

от 0 до 0,0004 МПа, от 0 до 0,0006 МПа, от 0 до 0,0016 МПа, от 0 до 0,0025 МПа, от 0 до 0,004 МПа, от 0 до 0,006 МПа, от 0 до 0,01 МПа, от 0 до 0,016 МПа, от 0 до 0,025 МПа, от 0 до 0,04 МПа, от 0 до 0,06 МПа, от 0 до 0,1 МПа

ОВЕН ПД100И-ДВХ-1Х1-Х, ОВЕН ПД 100И-ДВХ- 121-Х, ОВЕН ПД 100И-ДВХ-1Х5-Х-2, ОВЕН ПД100И-ДВХ-8Х1-Х, ОВЕН ПД100-ДВХ-115-Х, ОВЕН ПД 100И-ДВХ- 141-Х, ОВЕН ПД 100И-ДВХ-1 Х5-Х-2-Exd. ОВЕН ПД100И-ДВХ-1Х1-Х-Вм, ОВЕН ПД100И-ДВХ-8Х1-Х-Вм, ОВЕН ПД100-ДВХ-115-Х-EXD

Уд= ±0,25 % Уд= ±0,5 % Уд= ±1 %

М831А, М931А, W931A, M842A, M942A, W942A, М851А, М951А, W951A, M845A1, M945A1, W945A1 M941A, АРКС400.ЛЮ.1, A49AIO, МВ110-224.2АС, МВ110-24/220.8АС

Давление-

разрежение

от 0 до 0,05 кПа, от 0 до 0,08 кПа, от 0 до 0,125 кПа, от 0 до 0,2 кПа, от 0 до 0,315 кПа, от 0 до 0,5 кПа, от 0 до 0,8 кПа, от 0 до 5 кПа, от 0 до 8 кПа, от 0 до 12,5 кПа, от 0 до 20 кПа, от 0 до 31,5 кПа, от 0 до 50 кПа, от 0 до 60 кПа, от 0 до 100 кПа (для разрежения верхний предел со знаком «-» )

Элемер-100 ДИВ-1312, Элемер-100 ДИВ-1341М, Метран-22-ДИВ-АС-1 -2310, Метран-22-ДИВ-АС-1 -2340, АИР20/М-ДИВ-312, АИР20/М-ДИВ-302

Уд= ±0,1 % Уд= ±0,15 %

уК от ±0,025 до ±0,1 %

У ЕЁ =± ( У А +Уё )

1

2

3

4

5

6

7

Давление-

разрежение

от -100 до +200 кПа, от -0,1 до +2,0 МПа, от -0,1 до +50,0 МПа

EJX530A

Уд= ±0,1 %

М831А, М931А, W931A, M842A, M942A, W942A, М851А, М951А, W951A, M845A1, M945A1, W945A1, M941A, АРКС400АЮЛ, A49AIO, МВ110-224.2АС, МВ 110-24/220.8АС

уК от ±0,025 до ±0,1 %

У ЕЁ =±(У А+Уё )

от -101,3 до +200,0 кПа, от -101,3 до +1000,0 кПа, от -101,3 до +5000,0 кПа, от -101,3 до +25000,0 кПа

Метран-75G

Уд= ±0,1 % Уд= ±0,2 % Уд= ±0,5 %

от -0,06 до +2,40 МПа

Метран-55 ДИВ-535

Уд= ±0,15 % Уд= ±0,25 % Уд= ±0,5 %

от 0 до 0,0003 МПа, от 0 до 0,0005 МПа, от 0 до 0,008 МПа, от 0 до 0,00125 МПа, от 0 до 0,002 МПа, от 0 до 0,003 МПа, от 0 до 0,005 МПа, от 0 до 0,008 МПа, от 0 до 0,0125 МПа, от 0 до 0,02 МПа, от 0 до 0,03 МПа, от 0 до 0,05 МПа, от 0 до 0,08 МПа, от 0 до 0,1 МПа, от 0 до 0,15 МПа, от 0 до 0,3 МПа, от 0 до 0,5 МПа, от 0 до 0,9 МПа, от 0 до 1,5 МПа, от 0 до 2,4 МПа

ОВЕН ПД100И-ДИВХ-1Х 1-Х, ОВЕН ПД100И-ДИВХ-121-Х, ОВЕН ПД 100И-ДИВХ-1Х5-Х-2, ОВЕН ПД100И-ДИВХ-8Х1-Х, ОВЕН ПД100-ДИВХ-115-Х, ОВЕН ПД100И-ДИВХ-141-Х, ОВЕН ПД 100И-ДИВХ-1Х5-Х-2-Exd,

ОВЕН ПД100И-ДИВХ-1Х1-Х-Бм, ОВЕН ПД100И-ДИВХ-8Х1-Х-Бм, ОВЕН ПД100-ДИВХ-115-Х-EXD

Уд= ±0,25 % Уд= ±0,5 % Уд= ±1 %

1

2

3

4

5

6

7

Избыточное

давление

от 0 до 100 кПа, от 0 до 0,16 МПа, от 0 до 0,25 МПа, от 0 до 1 МПа, от 0 до 0,16 МПа, от 0 до 2,5 МПа, от 0 до 4 МПа, от 0 до 6,3 МПа, от 0 до 10 МПа, от 0 до 16 МПа, от 0 до 25 МПа, от 0 до 40 МПа

Элемер-100 ДИ-1141М, Элемер-100 ДИ-1151, Элемер-100 ДИ-1161, Элемер-100 ДИ-1171, ТЖИУ.406-1Ех-11, ТЖИУ.406-1Ех-12, Метран-22-ДИ-АС-1 -2140, Метран-22-ДИ-АС-1-2151, Метран-22-ДИ-АС-1-2161, АИР20/М-ДИ-140, АИР20/М-ДИ-150, АИР20/М-ДИ-160, АИР20/М-ДИ-170

Уд= ±0,1 % Уд= ±0,15 %

М831А,

М931А,

W931A,

M842A,

M942A,

W942A,

М851А,

М951А,

W951A,

M845A1,

M945A1,

W945A1,

M941A,

АРКС400АЮ.1,

A49AIO,

МВ 110-224.2АС, МВ110-24/220.8АС

уК от ±0,025 до ±0,1 %

У ЕЁ =± ( У А +Уё )

МТ100Р,

СДВ-И

Уд= ±0,25 % Уд= ±0,5 %

Уд= ±1,0 %

от -100 до +200 кПа, от -0,1 до +2,0 МПа, от -0,1 до +50,0 МПа

EJA530A,

EJX530A

Уд= ±0,2 % Уд= ±0,1 %

от -0,025 до +0,630 кПа, от -0,025 до +6,300 кПа, от -1,25 до +63,00 кПа, от -97,85 до +250,00 кПа, от -97,85 до +1600,00 кПа, от -97,85 до +10000,00 кПа,

от -101,3 до +160,0 кПа, от -101,3 до +1000,0 кПа, от -101,3 до +6000,0 кПа, от -101,3 до +25000,0 кПа, от -101,3 до +60000,0 кПа

Метран-150CG,

Метран-150CGR,

Метран-150TG,

Метран-150TGR

Уд= ±0,075 %

Уд= ±0,1 % Уд= ±0,2 %

1

2

3

4

5

6

7

Избыточное

давление

от 10,5 до 200,0 кПа, от 55 до 1000 кПа, от 280 до 5000 кПа, от 1400 до 25000 кПа

Метран-75G

Ул= ±0,1 % Ул= ±0,2 % Уд= ±0,5 %

М831А,

М931А,

W931A,

M842A,

M942A,

W942A,

М851А,

М951А,

W951A,

M845A1,

M945A1,

W945A1,

M941A,

АРКС400АЮЛ,

A49AIO,

МВ 110-224.2АС, МВ110-24/220.8АС

уК от ±0,025 до ±0,1 %

У её =±(У А+Уё )

от 0 до 2,5 МПа, от 0 до 16 МПа, от 0 до 100 МПа, от 0 до 0,6 МПа

Метран-55ДИ-515,

Метран-55ДИ-516,

Метран-55ДИ-517,

Метран-55ДИ-518

Уд= ±0,15 % Уд= ±0,25 % Уд= ±0,5 %

от 0 до 0,00025 МПа, от 0 до 0,0004 МПа, от 0 до 0,0006 МПа, от 0 до 0,001 МПа, от 0 до 0,0016 МПа, от 0 до 0,0025 МПа, от 0 до 0,004 МПа, от 0 до 0,006 МПа, от 0 до 0,01 МПа, от 0 до 0,016 МПа, от 0 до 0,025МПа, от 0 до 0,04 МПа, от 0 до 0,06 МПа, от 0 до 0,1 МПа, от 0 до 0,16 МПа, от 0 до 0,25 МПа, от 0 до 0,4 МПа, от 0 до 0,6 МПа, от 0 до 1,0 МПа, от 0 до 1,6 МПа, от 0 до 2,5 МПа, от 0 до 4,0 МПа, от 0 до 6,0 МПа, от 0 до 10,0 МПа, от 0 до 16,0 МПа, от 0 до 25,0 МПа

ОВЕН ПД100И-ДИХ-1Х1-Х, ОВЕН ПД100-ДИХ-3Х1-X, ОВЕН ПД100-ДИХ-1Х1-Х, ОВЕН ПД 100И-ДИХ- 121-Х, ОВЕН ПД 100И-ДИХ-1Х5-Х-2, ОВЕН ПД100И-ДИХ-8Х1-Х, ОВЕН ПД 100-ДИХ-115 -Х, ОВЕН ПД 100И-ДИХ- 141-Х, ОВЕН ПД200-ДИХ-315 -0,1 -2-Н, ОВЕН ПД100И-ДИХ-1Х5-Х-2-Бх^ ОВЕН ПД 100И-ДИХ-1Х ЬХ-Exi, ОВЕН ПД100И-ДИХ-8Х1-Х-Exi, ОВЕН ПД200-ДИХ-315 -0,1 -2-Н-EXD,

ОВЕН ПД100-ДИХ-115-Х-EXD

Уд= ±0,25 % Уд= ±0,5 % Уд= ±1 %

1

2

3

4

5

6

7

Абсолютное

давление

от 0 до 10 кПа, от 0 до 40 кПа, от 0 до 250 кПа, от 0 до 2,5 МПа, от 0 до 16 МПа

Элемер-100 ДА-1020, Элемер-100 ДА-1030, Элемер-100 ДА-1040, Элемер-100 ДА-1050, Элемер-100 ДА-1051, Элемер-100 ДА-1060, Элемер-100 ДА-1061, Метран-22-ДА-АС-1 -2010, Метран-22-ДА-АС-1-2051, Метран-22-ДА-АС-1-2061, АИР20/М-ДА-030, АИР20/М-ДА-040, АИР20/М-ДА-050, АИР20/М-ДА-060

Уд= ±0,1 % Ул= ±0,15 %

М831А,

М931А,

W931A,

M842A,

M942A,

W942A,

М851А,

М951А,

W951A,

M845A1,

M945A1,

W945A1,

M941A,

АРКС400.AЮЛ,

A49AIO,

МВ110-224.2АС,

МВ110-

24/220.8АС

уК от ±0,025 до ±0,1 %

У ЕЁ =±(У А+Уё )

от 0 до 10 МПа, от 0 до 50 МПа

EJA510A, EJX510A

Уд= ±0,2 % Уд= ±0,1 %

от 2,5 до 160,0 кПа, от 20 до 1000 кПа, от 120 до 6000 кПа, от 500 до 25000 кПа, от -63 до +63 кПа, от -250 до +250 кПа, от -2068 до +2068 кПа

Метран-150TA,

Метран-150TAR,

Метран-150L

Уд= ±0,075 % Уд= ±0,1 % Уд= ±0,2 %

от 10,5 до 200,0 кПа, от 55 до 1000 кПа, от 280 до 5000 кПа, от 1400 до 25000 кПа

Метран-75A

Уд= ±0,1 % Уд= ±0,2 % Уд= ±0,5 %

от 0 до 2,5 МПа, от 0 до 16 МПа

Метран-55ДИ-505,

Метран-55ДИ-506

Уд= ±0,15 % Уд= ±0,25 % Уд= ±0,5 %

1

2

3

4

5

6

7

Абсолютное

давление

от 0 до 0,25 МПа, от 0 до 0,4 МПа, от 0 до 0,6 МПа, от 0 до 1,0 МПа, от 0 до 1,4 МПа, от 0 до 1,6 МПа, от 0 до 2,5 МПа

ОВЕН ПД 100И-ДАХ-1Х 1-Х, ОВЕН ПД 100И-ДАХ-1Х5-Х-2, ОВЕН ПД 100-ДАХ-115 -Х, ОВЕН ПД100И-ДАХ-1Х5-Х-2-Бх^ ОВЕН ПД100И-ДАХ-1Х1-Х-Бм, ОВЕН ПД 100-ДАХ-115 -Х-EXD

Уд= ±0,25 % Ул= ±0,5 % Уд= ±1 %

М831А,

М931А,

W931A,

M842A,

M942A,

W942A,

М851А,

М951А,

W951A,

M845A1,

M945A1,

W945A1,

M941A,

АРКС400АЮ.1,

A49AIO,

МВ 110-224.2АС, МВ110-24/220.8АС

уК от ±0,025 до ±0,1 %

У ЕЁ =±(У А+Уё )

Разность

давлений

от 0 до 4 кПа, от 0 до 0,63 кПа, от 0 до 10 кПа, от 0 до 16 кПа, от 0 до 25 кПа, от 0 до 40 кПа, от 0 до 63 кПа, от 0 до 100 кПа, от 0 до 160 кПа, от 0 до 250 кПа, от 0 до 4 МПа, от 0 до 6 МПа, от 0 до 10 МПа, от 0 до 16 МПа

Элемер-100 ДД-1410М, Элемер-100 ДД-1420, Элемер-100 ДД-1422Е, Элемер-100 ДД-1430, Элемер-100 ДД-1440, Элемер-100 ДД-1460, Метран-22-ДД-АС-1 -2410, Метран-22-ДД-АС-1 -2420, Метран-22-ДД-АС-1-2430, Метран-22-ДД-АС-1 -2440, Метран-22-ДД-АС-1 -2450, Метран-22-ДД-АС-1 -2460, АИР20/М-ДД-400, АИР20/М-ДД-410, АИР20/М-ДД-420, АИР20/М-ДД-430, АИР20/М-ДД-440, АИР20/М-ДД-450, АИР20/М-ДД-460, АИР20/М-ДД-470

Уд= ±0,1 % Уд= ±0,15 %

Сапфир-22МТ-2440, Сап фир-22МТ-2420

Уд= ±0,25 % Уд= ±0,5 % Уд= ±1,0 %

от -10 до +10 кПа, от -100 до +100 кПа, от -500 до +500 кПа, от -0,5 до +14,0 МПа

EJA110A,

EJX110A

уд= ±0,065 % Уд= ±0,025 %

1

2

3

4

5

6

7

Разность

давлений

от 0,025 до 0,630 кПа, от -0,63 до +0,63 кПа, от -6,3 до +6,3 кПа, от -63 до +63 кПа, от -250 до +250 кПа, от -1600 до +1600 кПа

Метран-150CD,

Метран-150CDR

Уд= ±0,075 % Ул= ±0,1 % Уд= ±0,2 %

М831А, М931А, W931A, M842A, M942A, W942A, М851А, М951А, W951A, M845A1, M945A1, W945A1, M941A, АРКС400АЮЛ, A49AIO, МВ110-224.2АС, МВ 110-24/220.8АС

уК от ±0,025 до ±0,1 %

У ЕЁ =±(У А +Уё )

от 0 до 0,007 МПа, от 0 до 0,04 МПа, от 0 до 0,2 МПа, от 0 до 0,7 МПа, от 0 до 2,0 МПа

ОВЕН ПД200-ДДХ-155-0,1-2-Н, ОВЕН ПД200-ДДХ-155-0,1-2-n-EXD

Уд= ±0,1 %

У ЕЁ =± ( У А +Уё )

Виброскорость

(СКЗ)

от 0,2 до 12,0 мм/с, от 0,5 до 30,0 мм/с

Актив

5д= ±(4+0,4 (Хк/Х-1)) %

от 0,4 до 12,0 мм/с, от 0,4 до 15,0 мм/с, от 0,8 до 30,0 мм/с

Вибробит 100

5д= ±2,5 %

5ЁЁ =±

1*- *' X- J

от 0,1 до 100,0 мм/с

ИТ-14

5д= ±(3+0,05-(Уд/Уизм)) %

Расстояние (осевой сдвиг)

от 0 до 2 мм

Актив

Уд= ±2,0 %

У ЁЁ =±(У А +Уё )

от 0 до 2 мм

Вибробит 100

Уд= ±2,5 %

от -15 до +15 мм

ИТ-14

Уд= ±2,0 %

Частота

вращения

от 1 до 4000 об/мин

Актив

Дд= ±1,0 об/мин

D ЁЁ =±

(*. S)

от 160 до 4000 об/мин

Вибробит 100

5д= ±2,0 %

5ЁЁ =±

('А ^ J

от 0,6 до 5000,0 об/мин

ИТ-14

Дд= ±0,5 об/мин

D ЁЁ =±

(* ■+S)

Сила

переменного

тока

от 0 до 0,5 А, от 0 до 1,0 А, от 0 до 2,5 А, от 0 до 5,0 А

Е854-М1

Уд= ±0,5 %

У ЁЁ =±(У А +Уё )

1

2

3

4

5

6

7

Напряжение

переменного

тока

от 0 до 125 В, от 0 до 250 В, от 0 до 400 В, от 0 до 500 В

Е855-М1

Ул= ±0,5 %

М831А, М931А, W931A, M842A, M942A, W942A, М851А, М951А, W951A, M845A1, M945A1, W945A1, M941A, АРКС400.AЮЛ, A49AIO, МВ110-224.2АС, МВ 110-24/220.8АС

уК от ±0,025 до ±0,1 %

У её =±(У А +Уё )

Активная

мощность

переменного

тока

от 0 до 5 А, от 0 до 120 В, Cos9 от -1 до +1 (0...600*Ki*Ku Вт, где Ki и Ku - коэффициенты трансформации ТТ и ТН)

Е849-М1

Уд= ±0,5 %, Уд= ±1,0 %

Омь-7

Уд= ±0,5 %

Сигналы от термопреобразователей сопротивления

от -50 до +50 °С, от -50 до +75 °С, от -50 до +100 °С, от -50 до +150 °С, от -50 до +180 °С, от 0 до +50 °С, от 0 до +100 °С, от 0 до +150 °С, от 0 до +180 °С, от 0 до +200 °С, от 0 до +300 °С, от 0 до +500 °С

ТСМУ-205-Н (100М), ТСПУ-205-Н (100П), ТСПУ-205-Н (Pt100)

Уд= ±0,25 %

Сигналы от термопар

от 0 до +500 °С, от 0 до +600 °С, от 0 до +900 °С, от 0 до +1200 °С, от 0 до +1300 °С

ТХАУ-205-Н

(ТХА(К))

Уд= ±0,5 %, Уд= ±1,0 %

1

2

3

4

5

6

7

ИК вида 2

Сила

постоянного

М831А, М931А, W931A, M842A

от 0 до 5 мA от 4 до 20 мA

-

-

M942A, W942A, М851А, М951А, W951A, M845A1, M945A1,

тока

W945A1, M845A3, M945A3,

ук от ±0,05

У ЕЁ ±уЁ

Напряжение

постоянного

тока

от 0 до 5 В от 0 до 10 В

-

-

W945A3, M941A, АРКС400АЮ.1, A49AIO, МВ110-224.2АС, МВ110-24/220.8АС

до ±0,5 %

ИК вида 3

от -220 до +850 °С

ТСП 46П

М831А, M931^ W931A, М831Т, M931Т, W931T, М835Т, M935^ W935^ М845А2, M945А2, W945А2, АРКС400АЮ.2, A4 8LI, МВ110-224.2А, МВ110-224.8А

Сигналы от термопреобразователей сопротивления

от -50 до +250 °С от -100 до +450 °С от -196 до +600 °С

ТСП 50П, ТСП 100П

по ГОСТ 6651-2009

ДК от ±0,1 до ±1,0 °С

DЕЁ ±(D А Ё )

от -50 до +120 °С от -50 до +200 °С от -180 до +200 °С

ТСМ 53М ТСМ 50М ТСМ 100М

ИК вида 4

от 0 до +2500 °С

ТВР, А-1

от 0 до +1800 °С

ТВР, А-2

от 0 до +1800 °С

ТВР, А-3

от +500 до +1700 °С

ТПР, ПР(В)

М831А, M931А, W931A, М845А2, M945А2, W945А2, АРКС400АЮ.2, A48LI МВ110-224.2А, МВ110-224.8А

от +500 до +1600 °С

ТПП, ПП^)

от +500 до +1600 °С

ТПП, ПП^)

Сигналы от

от -60 до +333 °С от +333 до +1300 °С

ТХА, ХА(К)

по ГОСТ Р

ДК от ±0,1

DЕЁ ±(D А Ё )

термопар

от -60 до +300 °С от +300 до +600 °С

ТХК, ХК(Г)

8.585-2001

до ±10,0 °С

от -60 до +333 °С от +333 до +1000°С

ТХК, ХК(E)

от -60 до +900 °С

ТЖК, ЖK(J)

от -60 до +333 °С от +333 до +1300 °С

ТНН, HH(N)

от -200 до +100°С

ТМК, МК(М)

1

2

3

4

5

6

7

ИК вида 5

Расход воды, конденсата, пара, газа, воздуха с сужающим устройством

от 0 до 4 кПа, от 0 до 0,63 кПа, от 0 до 10 кПа, от 0 до 16 кПа, от 0 до 25 кПа, от 0 до 40 кПа, от 0 до 63 кПа, от 0 до 100 кПа, от 0 до 160 кПа, от 0 до 250 кПа, от 0 до 4 МПа, от 0 до 6 МПа, от 0 до 10 МПа, от 0 до 16 МПа

(Fmin до 640 т/ч, Fmin до 50000 м3/ч, Fmin рассчитывается по МИ 2634-2001)

Элемер-100 ДД-1410М, Элемер-100 ДД-1420, Элемер-100 ДД-1422Е, Элемер-100 ДД-1430, Элемер-100 ДД-1440, Элемер-100 ДД-1460, Метран-22 ДД-2410, Метран-22 ДД-2420, Метран-22 ДД-2430, Мет-ран-22 ДД-2440, Метран-22 ДД-2450, Метран-22 ДД-2460, Метран-22-ДД-АС-1 -2410, Метран-22-ДД-АС-1 -2420, Метран-22-ДД-АС-1-2430, Метран-22-ДД-АС-1 -2440, Метран-22-ДД-АС-1 -2450, Метран-22-ДД-АС-1 -2460, АИР20/М-ДД-400, АИР20/М-ДД-410, АИР20/М-ДД-420, АИР20/М-ДД-430, АИР20/М-ДД-440, АИР20/М-ДД-450, АИР20/М-ДД-460, АИР20/М-ДД-470

Ул= ±0,1 %, Уд= ±0,15 %, Уд= ±0,25 %, Уд= ±0,5 %,

Уд= ±1,0 %

М831А, M931А, W931A, М842А, M942А, W942A, М851А, M951А, W951A, М845А1, M945А1, W945А1, М845А2, M945А2, W945А2, M941A, АРКС400.AIO.1, A4 9AIO,

МВ 110-224.2АС, МВ110-24/220.8АС

уК от ±0,025 до ±0,25 %

У её =± ( У А+Уё )

Сапфир-22МТ-2440, Сап фир-22МТ-2420

Уд= ±0,25 % Уд= ±0,5 %

Уд= ±1,0 %

от -10 до 10 кПа, от -100 до 100 кПа, от -500 до 500 кПа, от -0,5 до 14 МПа

EJA110A, EJX110A

уд= ±0,065 % Уд= ±0,025 %

1

2

3

4

5

6

7

И

К вида 6

Расход жидкости (Ультразвуковой расходомер)

от 0,03 до 1200,00 м3/ч

УРЖ2КМ

5д= от ±1,5 до ±2,0 %

М831А, М931А, W931A, М842А, М942А, W942A, М851А, М951А, W951A, M941A, АРКС400АЮ.1, A4 9AIO, МВ110-224.2АС, МВ 110-24/220.8АС

уК от ±0,025 до ±0,25 %

от 0,15 до 1350,00 м3/ч

US800

5д= от ±1,5 до ±3,0 %

5ёё =±

(*■+¥ ]

от 0,3 до 34,8 м3/ч от 0,85 до 84,90 м3/ч от 3,4 до 339,6 м3/ч

УРСВ-ППД-Ех210,

УРСВ-ППД-Ех210

5д= от ±1,5 до ±2,0 %

И

К вида 7

Канал ЦАП

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В

-

-

М831У, М931У, W931V, АРКС400.AЮЛ, A4 9AIO, МУ110-224.8И, МУ110-224.6У

уК от ±0,05 до ±0,5 %

У ЁЁ ±УЁ

И

К вида 8

Расход жидкости, пара, газа (электромагнитный расходомер)

от 2,38 до 94,93 м3/ч от 8,33 до 360,63 м3/ч от 20,45 до 817,56 м3/ч от 35,42 до 1417,00 м3/ч от 0,04 до 1500,00 м3/ч

Rosemount 8705, Rosemount 8711, ЭРСВ-440ФВ

5д= ±0,25 %

М831А, М931А, W931A, М842А, М942А, W942A, М851А, М951А, W951A, M941A, АРКС400АЮ.1, A4 9AIO, МВ110-224.2АС, МВ 110-24/220.8АС

уК от ±0,025 до ±0,25 %

5ЁЁ =±

(«.♦’ ё“)

5д= от ±1,0 до ±2,0 %

V л 0

1

2

3

4

5

6

7

И

К вида 9

Расход жидкости, пара, газа (вихревой расходомер)

Жидкости от 1,81 до 59,40 м3/ч от 6,86 до 225,00 м3/ч от 15,6 до 511,0 м3/ч от 27 до 875 м3/ч

Газа

от 9,36 до 360,00 м3/ч от 34 до 1308 м3/ч от 133 до 5112 м3/ч

Пара от 303 до 7603 м3/ч от 1620 до 55640 м3/ч

Rosemount 8800D

Для жидкости: 5д= ±0,65 %

Для газа, пара: 5Д= ±1,0 %

М831А, M931^ W931A, М842А, M942^ W942A, М851А, M951^ W951A, M941A, АРКС400.ЛЮ.1, A4 9AIO, МВ110-224.2АС, МВ 110-24/220.8АС

уК от ±0,05 до ±0,5 %

5её =±(«л +liXXD)

Примечания:

1    у - пределы допустимых приведенных погрешностей ИК (уИК), датчика (уд) или модуля контроллера(уК), приведенных к нормирующему значению;

5 - пределы допустимых относительных погрешностей ИК (5ИК), датчика (8д);

Д - пределы допустимых абсолютных погрешностей ИК (ДИК), датчика (Дд) или модуля контроллера(ДК);

D - нормирующее значение в единицах измеряемой физической величины;

Х - измеренное значение параметра в единицах измеряемой физической величины.

2    Пределы допускаемых погрешностей ИК, преобразующих сигналы термопар, указаны без учета погрешности канала компенсации температуры холодного спая и погрешности термокомпенсационного датчика. В качестве термокомпенсационного датчика используется ТСП 100П или ТСП 50П с диапазоном (от -50 до +200) °С, класс допуска В, пределы допускаемой погрешности ±(0,3+0,005 |t|) °С.

Наименование характеристики

Значение

Параметры электрического питания шкафов:

-    номинальное напряжение переменного тока, В

-    номинальная частота переменного тока, Гц

220+23

50+3

Условия эксплуатации:

-    температура, °С

-    относительная влажность, %

-    атмосферное давление, кПа

от +15 до +25 от 10 до 95 от 84,0 до 106,7

Средний срок службы, лет, не менее

10

Знак утверждения типа

наносится на титульные листы эксплуатационной документации (РЭ) типографским способом. Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Основной комплект компонентов системы

-

1 шт.

Комплект ЗИП на три года эксплуатации

-

1 шт.

Сервисное и наладочное оборудование

-

1 шт.

Комплект ПО на носителях

-

1 шт.

Конструкторская документация и документация на ПО

-

1 экз.

Руководство по эксплуатации

АГСН.420002.001ПЭ

1 экз.

Методика поверки

АГСН.420002.001МП

1 экз.

Поверка

осуществляется по документу АГСН.420002.001МП «Системы мультиплатформенные «МИРТС». Методика поверки», утвержденному ФГУП «ВНИИМС» 20.11.2018 г. Основные средства поверки:

-    калибратор многофункциональный портативный Метран 510-ПКМ (регистрационный номер в Федеральном информационном фонде № 26044-07);

-    магазин сопротивлений Р4831 (регистрационный номер в Федеральном информационном фонде № 38510-08);

-    мультиметр многоканальный прецизионный Метран 514-ММП (регистрационный номер в Федеральном информационном фонде № 47848-11);

-    калибратор многофункциональный MC5-R (регистрационный номер в Федеральном информационном фонде № 18624-99).

Поверка первичной части ИК (датчиков) осуществляется с помощью средств поверки, указанных в методиках поверки на соответствующие датчики.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.

Знак поверки в виде оттиска клейма и/или наклейки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ТУ 4250-001-29231163-2018 (АГСН.420002.001ТУ) Система мультиплатформенная «МИРТС». Технические условия

Смотрите также

Default ALL-Pribors Device Photo
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «РКС-энерго» по объектам ПС 110 кВ «Тихвин-Западная» (ПС-147), ПС 110 кВ «Лаврики» (ПС-218), ПС 110 кВ «Тосно-Новая» (ПС-539), ПС 110 кВ «Новожил...
Default ALL-Pribors Device Photo
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии Кировской ТЭЦ-3 филиала «Кировский» ПАО «Т Плюс» (далее по тексту -АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии и мощности, сбора,...
Default ALL-Pribors Device Photo
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 330 кВ Выходной (ОРУ-150кВ В-150 Т-1, В-150 Т-2) (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сб...
74209-19
СГ-1 вариант 14 серия 01 Счетчики газа бытовые
ОАО Омское ПО "Радиозавод им.А.С.Попова" (РЕЛЕРО), г.Омск
Счетчики газа бытовые СГ-1 вариант 14 серия 01 (далее по тексту - счетчики) предназначены для измерений объема природного газа по ГОСТ 5542-2014, объема сжиженного углеводородного газа по ГОСТ 20448-90 в газопроводах низкого давления (до 5 кПа) при у...
74204-19
CS Instruments серий VA, VD Расходомеры
Фирма "CS Instruments GmbH & Co. KG", Германия
Расходомеры CS Instruments серий VA, VD (далее - расходомеры) предназначены для измерений массового (объёмного, приведенного к стандартным условиям 101,325 кПа и 20 °С) расхода, массы (объема, приведенного к стандартным условиям) и скорости потока, п...
