Счетчики газа бытовые СГ-1 вариант 14 серия 01
| Номер в ГРСИ РФ: | 74209-19 |
|---|---|
| Категория: | Счетчики газа |
| Производитель / заявитель: | АО ОмПО "Радиозавод им.А.С.Попова" (РЕЛЕРО), г.Омск |
Счетчики газа бытовые СГ-1 вариант 14 серия 01 (далее по тексту - счетчики) предназначены для измерений объема природного газа по ГОСТ 5542-2014, объема сжиженного углеводородного газа по ГОСТ 20448-90 в газопроводах низкого давления (до 5 кПа) при учете потребления газа индивидуальными потребителями с приведением измеренного объема газа к нормальным условиям по ГОСТ 2939-63 по температуре.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74209-19 |
| Наименование | Счетчики газа бытовые |
| Модель | СГ-1 вариант 14 серия 01 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 26.02.2024 |
Производитель / Заявитель
ОАО Омское ПО "Радиозавод им.А.С.Попова" (РЕЛЕРО), г.Омск
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 12 лет |
| Зарегистрировано поверок | 877 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 877 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 21.04.2024 |
Поверители
Скачать
| 74209-19: Описание типа СИ | Скачать | 144.2 КБ | |
| 74209-19: Методика поверки ОЦСМ 046196-2018 МП | Скачать | 9.4 MБ |
Описание типа
Назначение
Счетчики газа бытовые СГ-1 вариант 14 серия 01 (далее по тексту - счетчики) предназначены для измерений объема природного газа по ГОСТ 5542-2014, объема сжиженного углеводородного газа по ГОСТ 20448-90 в газопроводах низкого давления (до 5 кПа) при учете потребления газа индивидуальными потребителями с приведением измеренного объема газа к нормальным условиям по ГОСТ 2939-63 по температуре.
Описание
Принцип действия счетчиков основан на преобразовании объема газа, прошедшего через счетчик, в пропорциональное количество электрических импульсов с помощью струйного генератора колебаний и пневмоэлектропреобразователя.
В рабочей камере счетчика установлен датчик температуры, преобразующий температуру газа в электрический сигнал, пропорциональный температуре газа.
Электрические сигналы от пневмоэлектропреобразователя и датчика температуры поступают в электронный блок, где происходит обработка, вычисление температуры и приведение измеренного, в рабочих условиях, объема газа, к нормальным условиям по ГОСТ 2939-63 по температуре. Результаты измерений отображаются на жидкокристаллическом индикаторе.
Счетчики состоят из:
- датчика расхода (струйного генератора колебаний и пневмоэлектропреобразователя);
- датчика температуры;
- электронного блока;
- элемента питания;
- пластмассового кожуха.

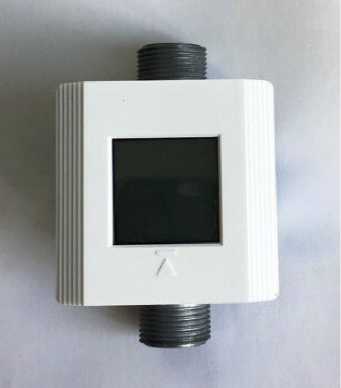

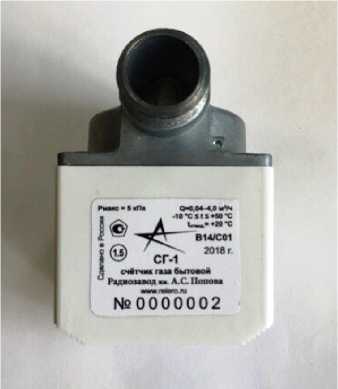

Общий вид счетчиков представлен на рисунке 1.

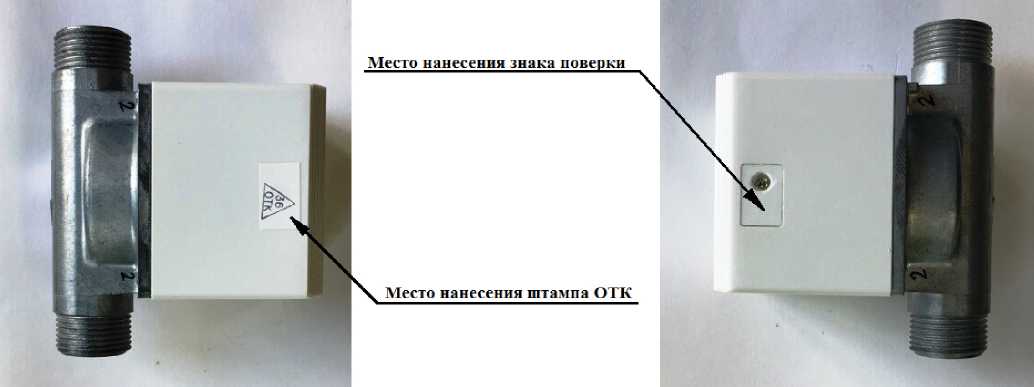

Схема пломбировки счетчиков от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунке 2.
Рисунок 1- Общий вид счетчиков
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначения места нанесения знака поверки
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) счетчиков по аппаратному обеспечению является встроенным. ПО хранится в энергонезависимой памяти электронном блоке и предназначено для управления работой счетчиков, сбора, обработки и передачи измерительной информации.
Конструкция счетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию: разъем программирования скрыт под корпусом, который пломбируется. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Нормирование метрологических характеристик счетчиков проведено с учетом того, что ПО является неотъемлемой частью счетчиков.
Таблица 1- Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
11401.hex |
|
Номер версии (идентификационный номер) ПО |
1.0.0 |
|
Цифровой идентификатор ПО |
EEA5BF10 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Минимальный объемный расход, Qmin, м3/ч |
0,04 |
|
Максимальный объемный расход, Q max, м3/ч |
4,00 |
|
Пределы допускаемой основной относительной погрешности измерений объема газа, %, в диапазоне расходов: - от Q min до 0,2-Q max вклЮЧ. - св. 0,2' Q max до Q max |
±3,0 ±1,5 |
|
Класс точности по ГОСТ 8.401-80 |
1,5 |
|
Пределы допускаемой дополнительной относительной погрешности измерений объема газа от воздействия акустического шума, % |
±0,5 |
|
Пределы допускаемой дополнительной относительной погрешности измерений объема газа от изменения температуры воздуха в диапазоне рабочих температур, на каждые 10 °С, % |
±0,5 |
|
Диапазон измерений температуры газа, °С |
от -10 до +50 |
|
Пределы допускаемой абсолютной погрешности измерений температуры газа, °С |
±0,5 |
|
Цена деления отсчетного устройства, м3 |
0,001 |
|
Емкость отсчетного устройства, м3 |
99999,999 |
|
Нормальные условия измерений: - температура воздуха, °С - относительная влажность окружающего воздуха, %, не более - атмосферное давление, кПа (мм рт. ст.) |
от +15 до +25 80 от 84,0 до 106,7 (от 630 до 800) |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диаметр условного прохода, мм |
20 |
|
Наибольшее избыточное рабочее давление, кПа |
5,0 |
|
Допускаемая потеря давления при Q max, кПа, не более |
1,7 |
|
Напряжение питания (от встроенного элемента питания), В |
3,6 |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
114 67 91 |
|
Масса, кг, не более |
0,8 |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
106000 |
|
Условия эксплуатации: - температура воздуха, °С - относительная влажность окружающего воздуха, %, не более - атмосферное давление, кПа (мм рт. ст.) |
от -10 до +50 80 от 84,0 до 106,7 (от 630 до 800) |
Знак утверждения типа
наносится на этикетку счетчиков, размещенную на корпусе счетчиков, и на титульные листы эксплуатационной документации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчик |
ЯШИУ.407279.014 |
1 шт. |
|
Коробка |
ЯШИУ.735391.004-02 |
1 шт. |
|
Паспорт |
ЯШИУ.407369-001-14.01 ПС |
1 экз. |
|
Руководство по эксплуатации |
ЯШИУ.407369-001-14.01 РЭ |
1 экз.* |
|
Методика поверки |
ОЦСМ 046196-2018 МП |
1 экз.* |
|
* - поставляется по отдельному договору только эксплуатирующим организациям. | ||
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ЯШИУ.407369.001 «ТУ Счетчик газа бытовой СГ-1. Технические условия»;
ГОСТ Р 8.618-2014 «ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа».
