Преобразователи давления измерительные 2051 (далее - преобразователи) предназначены для измерений абсолютного давления, избыточного давления, разности давлений, гидростатического давления (уровня) жидкости, газа и пара и обеспечивают непрерывное преобразование измеряемого параметра в аналоговый и (или) цифровой выходные сигналы.

Информация по Госреестру

Основные данные
Номер по Госреестру 74232-19
Наименование Преобразователи давления измерительные
Модель 2051
Страна-производитель СОЕДИНЕННЫЕ ШТАТЫ
Срок свидетельства (Или заводской номер) 01.03.2024
Производитель / Заявитель

Фирма "Rosemount Inc.", США; Фирма "Emerson Process Management GmbH & Co. OHG", Германия; Фирма "Beijing Rosemount Far East Instrument Co., Ltd.", Китай; Фирма "Emerson Process Management Asia Pacific Pte Ltd.", Сингапур

СОЕДИНЕННЫЕ ШТАТЫ

Поверка

Межповерочный интервал / Периодичность поверки 5 лет
Зарегистрировано поверок 5916
Найдено поверителей 36
Успешных поверок (СИ пригодно) 5912 (100%)
Неуспешных поверок (СИ непригодно) 4 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

74232-19: Описание типа СИ Скачать 158.4 КБ
74232-19: Методика поверки ИЦРМ-МП-160-18 Скачать 2.7 MБ

Описание типа

Назначение

Преобразователи давления измерительные 2051 (далее - преобразователи) предназначены для измерений абсолютного давления, избыточного давления, разности давлений, гидростатического давления (уровня) жидкости, газа и пара и обеспечивают непрерывное преобразование измеряемого параметра в аналоговый и (или) цифровой выходные сигналы.

Описание

Принцип действия преобразователей основан на формировании под действием давления измерительным механизмом (измерительной емкостной ячейкой или тензорезистивным модулем) цифрового кода, пропорционального приложенному давлению. Микропроцессор преобразователя корректирует цифровой код в зависимости от индивидуальных особенностей измерительного механизма, а также в зависимости от температуры окружающей или измеряемой среды. Откорректированный цифровой код передается на цифровое жидкокристаллическое индикаторное устройство (далее - ЖКИ) (при его наличии), а также на устройство, формирующее стандартный аналоговый и (или) цифровой выходные сигналы.

Конструкция преобразователей позволяет подключать к одному сенсорному модулю различные типы фланцев, применять преобразователи в сборе с клапанными блоками различной конструкции и (или) выносными разделительными мембранами, использовать преобразователи в составе узла измерения расхода в комплексе с сужающими устройствами. Беспроводная конструкция преобразователей обеспечивается опционально с помощью модулей питания и модуля радиосвязи, встроенных в корпус преобразователя. Для систем противоаварийной защиты преобразователи поставляются с сертификатом IEC 61508 для уровней безопасности SIL 2 (один прибор) и SIL 3 (при наличии резервного прибора).

Преобразователи имеют следующие модели:

- 2051CG - копланарная модель для измерений избыточного давления;

- 2051CD - копланарная модель для измерений разности давлений;

- 2051TA и 2051GA - штуцерные модели для измерений абсолютного давления, модели отличаются конструкцией корпуса электронного преобразователя;

- 2051TG и 2051GP - штуцерные модели для измерений избыточного давления, модели отличаются конструкцией корпуса электронного преобразователя;

- 2051L - фланцевая модель для измерений гидростатического давления (уровня).

Преобразователи имеют базовое исполнение, исполнение с повышенной точностью и исполнения с пониженной точностью. Для обозначения исполнений с повышенной точностью в наименовании модели преобразователей указывается код Р8. Для исполнений с пониженной точностью в наименовании модели преобразователей указываются следующие кода: А1055, А1056, А1057.

Преобразователи могут быть настроены на любой диапазон измерений в пределах, указанных в таблице 2.

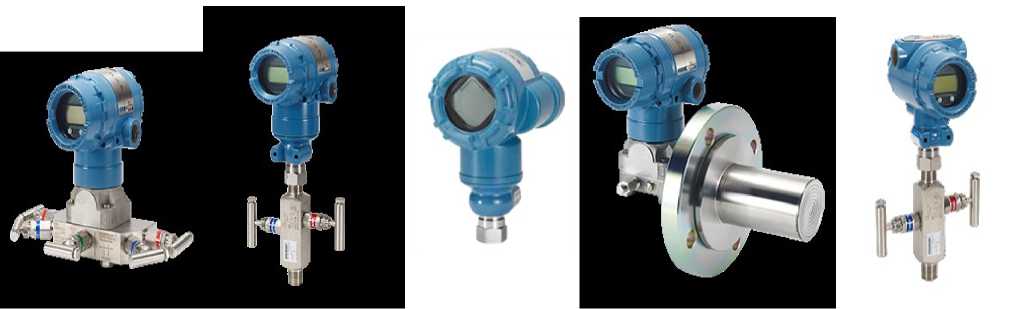

Общий вид преобразователей приведен на рисунке 1.

а)                     б)                   в)                   г)                           д)

Рисунок 1 - Преобразователи давления измерительные 2051:

а) преобразователи 2051CG и 2051CD в сборе с клапанным блоком 305; б) преобразователи 2051TA и 2051TG в сборе с клапанным блоком 306; в) преобразователи 2051TA и 2051TG с беспроводным интерфейсом; г) преобразователь 2051L; д) преобразователи 2051GA и 2051GP в сборе с клапанным блоком 306

Пломбирование преобразователей не предусмотрено.

Нанесение знака поверки на преобразователи давления не предусмотрено.

Программное обеспечение

Преобразователи имеют встроенное программное обеспечение (далее - ПО), неизменяемое и несчитываемое, являющееся метрологически значимым. Метрологические характеристики преобразователей нормированы с учетом влияния встроенного ПО. Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО преобразователей представлены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

ПО HART

ПО Wireless HART

ПО FOUNDATION Fieldbus

ПО Profibus-PA

Идентификационное  наиме

нование ПО

02051-3520

02051-3500

02051-3605

030310496

02051

3607

Номер версии (идентификационный номер ПО), не ниже

3

2

3-01-000

2.6.1

3.0.0

Цифровой идентификатор ПО

-

-

-

-

-

Технические характеристики

Метрологические характеристики представлены в таблицах 2 и 3, технические характеристики - в таблице 4.

Таблица 2

Код диапазона измерений

Максимальный верхний предел измерений Pmax, кПа1)

Максимальный диапазон измерений2), кПа1)

Минимальный диапазон измерений2) Pmin, кПа1)

- разности давления (модель 2051CD)

диапазон 1

6,2

от -6,2 до 6,2

0,125

диапазон 2

62,0

от -62 до 62

0,622

диапазон 3

248,0

от -248 до 248

2,5

диапазон 4

2068,0

от -2068 до 2068

20,7

диапазон 5

13789,0

от -13789 до 13789

137,9

- абсолютного давления (модели 2051TA, 2051GA3))

диапазон 1

206,0

от 0 до 206

2,1

диапазон 2

1034,0

от 0 до 1034

10,4

диапазон 3

5515,0

от 0 до 5515

55,2

диапазон 4

27579,0

от 0 до 27579

275,8

диапазон 5

68947,0

от 0 до 68947

13789,6

- избыточного давления (модель 2051CG)

диапазон 1

6,2

от -6,2 до 6,2

0,125

диапазон 2

62,0

от -62 до 62,0

0,622

диапазон 3

248,0

от -97,94) до 248

2,5

диапазон 4

2068,0

от -97,94) до 2068

20,7

диапазон 5

13789,0

от -97,94) до 13789

137,9

- избыточного давления (модели 2051TG, 2051GP 3))

диапазон 1

206,0

от -101,34) до 206

2,1

диапазон 2

1034,0

от -101,34) до 1034

10,4

диапазон 3

5515,0

от -101,34) до 5515

55,2

диапазон 4

27579,0

от -101,34) до 25579

275,8

диапазон 5

68947,0

от -101,34) до 68947

13789,6

- гидростатического давления (модель 2051L)

диапазон 2

62,0

от -62 до 62

0,622

диапазон 3

248,0

от -248 до 248

2,5

диапазон 4

2068,0

от -2068 до 2068

20,7

1) В преобразователях могут применяться другие единицы измерения давления, допущенные к применению в РФ. Информация о единицах измерения давления преобразователя указана в эксплуатационной документации.

2) При изготовлении допускается настройка преобразователей на любой диапазон измерений, лежащий внутри приведённого в таблице максимального диапазона измерений, но величина диапазона измерений должна быть не менее минимального диапазона измерений Pmin.

2)Минимальный диапазон измерений - минимально допустимая алгебраическая разность между значениями верхнего и нижнего предела измерений.

3) Преобразователи 2051 GA, 2051GP имеют диапазоны 1, 2, 3 и 4.

4) Значения указаны для атмосферного давления 101,3 кПа. Диапазон измерений меняется с изменением атмосферного давления.

Примечание: в процессе эксплуатации преобразователь может быть перенастроен на любой диапазон измерений, лежащий внутри приведённого в таблице максимального диапазона измерений, но величина диапазона измерений должна быть не менее минимального диапазона измерений Pmin. Информация о перенастроенном диапазоне измерений и его основной погрешности, заносится в паспорт преобразователя. Пределы допускаемой основной погрешности, в зависимости от настроенного диапазона, приведены в таблице 3.1 и таблице 3.2

Таблица 3.1

Модели преобразователей

Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений, %

Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности, вызванной отклонением температуры окружающей среды от нормальных условий измерений в диапазоне рабочих температур на каждые 10 °С, %

Базовое исполнение

Код Р8

2051CG, 2051CD диапазон 1

±0,10 для Рв>Ртах/15 ±(0,025+0,005^ Ртах/Рв) для Рв<Ртах/15

-

±(0,089+0,036^ Ртах/Рв ) для Рв>Ртах/30 ±(0,054+0,05 • Ртах/Рв) для Рв<Ртах/30

2051CG, 2051CD диапазоны 2-4

±0,065 для Рв>Ртах/10 ±(0,025+0,005^ Ртах/Рв) для Рв<Ртах/10

±0,05 для Рв>Ртах/10 ±(0,015+0,005^ Ртах/Рв) для Рв<Ртах/10

±(0,045+0,009^ Ртах/Рв) для Рв>Ртах/5 ±(0,089+0,018^ Ртах/Рв) для Рв<Ртах/5

2051CG, 2051CD диапазон 5

±0,075 для Рв>Ртах/10 ±(0,025+0,005^ Ртах/Рв) для Рв<Ртах/10

±0,065 для Рв>Ртах/10 ±(0,015+0,005^ Ртах/Рв) для Рв<Ртах/10

±(0,045+0,009^ Ртах/Рв) для Рв>Ртах/5 ±(0,089+0,018^ Ртах/Рв) для Рв<Ртах/5

2051ТА, 2051TG, 2051GA, 2051GP диапазон 1

±0,065 для Рв>Ртах/10 ±0,0075^ Ртах/Рв для Рв<Ртах/10

±0,05 для Рв>Ртах/10 ±0,0075^ Ртах/Рв для Рв<Ртах/10

±(0,089+0,018^ Ртах/Рв) для Рв>Ртах/5 ±(0,045+0,036^ Ртах/Рв) для Рв<Ртах/5

2051ТА, 2051TG, 2051GA, 2051GP диапазоны 2-4

±0,065 для Рв>Ртах/10 ±0,0075^ Ртах/Рв для Р в<Р тах/10

±0,05 для Рв >Ртах/10 ±0,0075^ Ртах/Рв для Р в<Р тах/10

±(0,089+0,018^ Ртах/Рв) для Рв>Ртах/10 ±(0,045+0,025^ Ртах/Рв) для Рв<Ртах/10

2051ТА, 2051TG диапазон 5

±0,075

-

±(0,054+0,036^ Ртах/Рв )

2051L диапазоны 2-4

±0,075 для Рв >Pmax/10 ±(0,025+0,005^ Pmax/Рв) для Р e<P max/10

-

±(0,089+0,036^ Pmax/Рв ) для Pe>Pmax/30 ±(0,054+0,05 • Pmax/Рв) для P6<Pmax/30

Примечания:

Pmax - максимальный верхний предел измерений, указанный в таблице 2. Рв - диапазон измерений, на который настроен преобразователь.

Таблица 3.2

Модели преобразователей

Пределы допускаемой основной приведенной

(к диапазону измерений) погрешности измерений, %

Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности, вызванной отклонением температуры окружающей среды от нормальных условий измерений в диапазоне рабочих температур на каждые 10 °С, %

Код А1055

Код А1056

Код А1057

2051CG, 2051CD диапазон 1

±0,15 для

Рв>Ртах/25 ±(0,025+0,005' P max/P в) для

Рв<Ртах/25

±0,25 для

Pe>Pmax/45 ±(0,025+0,005' P max/P в) для

Pe<Prnax/45

±0,5 для Pв>Pmax/50 ±(0,025+0,005

• P max/P в) для Pe<Prnax/50

±(0,089+0,036' Pmax/P в ) для Pf>Pmax/30 ±(0,054+0,05' Pmax/P в) для P6<Pmax/30

2051CG, 2051CD диапазоны 25

±0,015 для Pe>Pmax/25 ±(0,025+0,005

• P max/P в) для Pe<Pmax/25

±0,25 для Pe>Pmax/45 ±(0,025+0,005

• P max/P в) для Pe<Prnax/45

±0,5 для P>Pmax/95 ±(0,025+0,00 5' Pmax/P в) для Pe<Prnax/95

±(0,045+0,009' Pmax/P в) для Pв>Pmax/5

±(0,089+0,018' Pmax/P в) для Pв<Pmax/5

2051ТА,

2051TG, диапазон 1

±0,15 для P e>P max/20 ±0,0075' P max/P в для Pe<Pmax/20

±0,25 для Pe>Pmax/33 ±0,0075' P max/P в для P6<Pmax/33

±0,5 для P>Pmax/66 ±0,0075' Pmax/ Pв

для P6<Pmax/66

±(0,089+0,018' Pmax/P в) для Pв>Pmax/5

±(0,045+0,036' Pmax/P в) для Pв<Pmax/5

2051ТА,

2051TG, диапазоны 2-4

±0,15 для P e>P max/20 ±0,0075' P max/P в для P6<Pmax/20

±0,25 для Pe>Pmax/33 ±0,0075' P max/P в для P6<Pmax/33

±0,5 для P>Pmax/66 ±0,0075' Pmax/ Pв

для P6<Pmax/66

±(0,089+0,018' Pmax/P в) для Pe^Pmax/10 ±(0,045+0,025' Pmax/P в) для Pв<Pmax/10

2051ТА, 2051TG диапазон 5

±0,15

±0,25

±0,5

±(0,054+0,036' Pmax/P в )

2051L диапазоны 2-4

±0,15 для Pв >Pmax/25 ±(0,025+0,005

• P max/P в) для Pe<Pmax/25

±0,25 для Pв >Pmax/45 ±(0,025+0,005

• P max/P в) для Pe<Prnax/45

±0,5 для Pв >Pmax/95 ±(0,025+0,00 5' Pmax/P в) для Pe<Prnax/95

±(0,089+0,036' Pmax/P в ) для P(>Pmax/30 ±(0,054+0,05' Pmax/P в) для P6<Pmax/30

Примечания:

Pmax — максимальный верхний предел измерений, указанный в таблице 2. Рв - диапазон измерений, на который настроен преобразователь.

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Выходной сигнал: - аналоговый, мА - аналоговый, В - цифровой

от 4 до 20 от 1 до 5 HART, FOUNDATION Fieldbus, Profibus PA, WirelessHART

Напряжение питания постоянного тока, В:

- для преобразователей с цифровым выходом WirelessHART

- для преобразователей с остальными выходами

3,6 (встроенный модуль питания) от 9,0 до 42,41)

Габаритные размеры (без учета размеров фланца исполнения 2051L), мм, не более:

- высота

- ширина

- длина

107

144

190

Масса, кг

от 0,86 до 17,9

Нормальные условия измерений:

- температура окружающей среды, °С

- относительная влажность, %, не более

- атмосферное давление, кПа

от +21 до +25 80 от 84,0 до 106,7

Условия эксплуатации:

- температура окружающей среды, °С

- для преобразователей без ЖКИ

- для преобразователей с ЖКИ

- относительная влажность, %

- атмосферное давление, кПа

от -40 до +85 от -40 до +802) до 100 от 84,0 до 106,7

Степень защиты по ГОСТ 14254-2015

IP66, IP68

Средний срок службы, лет

50

Средняя наработка на отказ, ч

200000

Маркировка взрывозащиты: - для моделей 2051GA, 2051GP

- для моделей 2051CG, 2051CD, 2051ТА, 2051TG, 2051L

0Ex ia IIC Т4 Ga X Ga/Gb Ex db IIC T4...T6 X Ex ta IIIC Т5О°С Т5оо6О°С Da X Ex tb IIIC Т5О°С Т5оо6О°С Db X

0Ex ia IIC Т4 Ga X Ga/Gb Ex db IIC T4...T6 X

1) В зависимости от исполнения преобразователя.

2) При температуре ниже минус 30 °С (минус 20 °С для преобразователей с цифровым выходом WirelessHART) показания ЖКИ могут быть трудноразличимы, частота его обновления снижается, работоспособность преобразователя сохраняется.

Знак утверждения типа

наносится на табличку, прикрепленную к корпусу преобразователя способом, принятым на предприятии-изготовителе, а также типографским способом на титульный лист паспорта и руководства по эксплуатации.

Комплектность

Таблица 5 - Комплектность преобразователей

Наименование

Обозначение

Количество

Примечание

Преобразователь давления измерительный 2051

-

1 шт.

Паспорт

-

1 экз.

Руководство по эксплуатации1)

00809-0107-4102

00809-0107-4107

00809-0207-4101

00809-0407-4101

1 экз.2)

Краткое руководство по установке1)

00825-0107-4102

00825-0107-4107

00825-0407-4101

00825-0607-4101

00825-0707-4101

1 экз.

Методика поверки

ИЦРМ-МП-160-18

1 экз.2)

Клапанные блоки

-

по заказу

Комплект монтажных частей

-

по заказу

1) В зависимости от исполнения преобразователя.

2) Допускается прилагать 1 экз. (в зависимости от заказа) на каждые 10 преобразователей, поставляемых в один адрес, и поставка на электронном носителе.

Сведения о методах измерений

приведены в разделе 1.4 руководства по эксплуатации. Для преобразователей на базе протокола FOUNDATION fieldbus приведены в разделе 1.5 руководства по эксплуатации на данные преобразователи.

Нормативные документы

Приказ Росстандарта № 2900 от 06.12.2019 г. «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10’1 - 1-107 Па

Приказ Росстандарта № 1339 от 29.07.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»

ТУ 4212-067-51453097-2015 «Преобразователи давления измерительные 2051. Технические условия»

Техническая документация изготовителя

Смотрите также

74233-19
NORGAU серии NDTW Ключи моментные шкальные
Фирма "Shanghai Ub Machinery Co., Ltd.", Китай; ООО "Норгау Руссланд", г.Москва
Ключи моментные шкальные NORGAU серии NDTW (далее - ключи) предназначены для измерений крутящего момента силы при нормированной затяжке резьбовых соединений с правой и левой резьбой.
Default ALL-Pribors Device Photo
Система измерений количества и показателей качества нефтепродуктов, отгружаемых АО «Сызранский НПЗ» на причале №1 (далее - СИКНП), предназначена для автоматизированных измерений массы нефтепродуктов.
Устройства весоизмерительные автоматические серий Venus, Mercury Plus, Selecta, GALAXI-LT, LM, CW 260 (далее - АВУ) предназначены для измерений массы фасованных товаров.
Default ALL-Pribors Device Photo
74236-19
IMS_v18_Nokia Системы измерений длительности соединений
Фирма "Nokia Solutions and Networks Oy", Финляндия
Системы измерений длительности соединений IMS_v18_Nokia, далее СИДС, предназначены для измерений длительности телефонных соединений с целью получения исходных данных для расчета их стоимости.
74237-19
JUPITER 200 Преобразователи уровня
Фирма "MAGNETROL International N.V.", Бельгия
Преобразователи уровня JUPITER 200 (далее - преобразователи) предназначены для измерений уровня жидкостей и уровня границы раздела сред жидкостей, преобразований измеренных значений в выходные аналоговые сигналы силы постоянного тока и выходные цифро...
