Система измерений количества и показателей качества нефтепродуктов, отгружаемых АО "Сызранский НПЗ" на причале №1
Номер в ГРСИ РФ: | 74234-19 |
---|---|
Производитель / заявитель: | ООО "ИМС Индастриз", г.Москва |
Система измерений количества и показателей качества нефтепродуктов, отгружаемых АО «Сызранский НПЗ» на причале №1 (далее - СИКНП), предназначена для автоматизированных измерений массы нефтепродуктов.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | 74234-19 |
Наименование | Система измерений количества и показателей качества нефтепродуктов, отгружаемых АО "Сызранский НПЗ" на причале №1 |
Страна-производитель | РОССИЯ |
Срок свидетельства (Или заводской номер) | зав.№ 687 |
Производитель / Заявитель
ООО "ИМС Индастриз", г.Видное
РОССИЯ
Поверка
Межповерочный интервал / Периодичность поверки | 1 год |
Зарегистрировано поверок | 20 |
Найдено поверителей | 2 |
Успешных поверок (СИ пригодно) | 20 (100%) |
Неуспешных поверок (СИ непригодно) | 0 (0%) |
Актуальность информации | 03.11.2024 |
Поверители
Скачать
74234-19: Описание типа СИ | Скачать | 77.2 КБ | |
74234-19: Методика поверки МП 0787-14-2018 | Скачать | 3.7 MБ |
Описание типа
Назначение
Система измерений количества и показателей качества нефтепродуктов, отгружаемых АО «Сызранский НПЗ» на причале №1 (далее - СИКНП), предназначена для автоматизированных измерений массы нефтепродуктов.

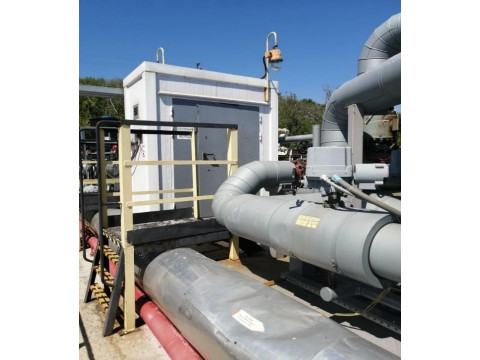

Описание
Принцип действия СИКНП основан на использовании прямого метода динамических измерений массы нефтепродуктов, транспортируемых по трубопроводам, с помощью преобразователей массового расхода. Выходные электрические сигналы преобразователей массового расхода поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу нефтепродуктов по реализованному в нем алгоритму.

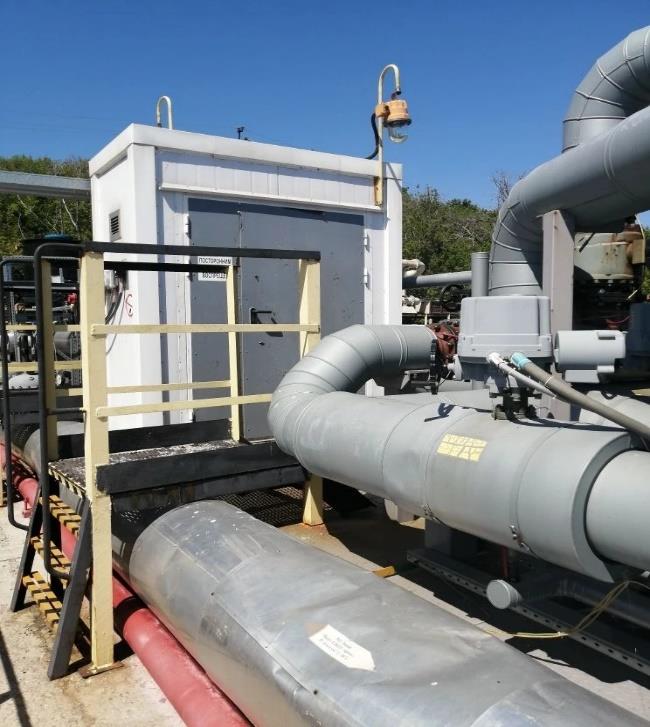

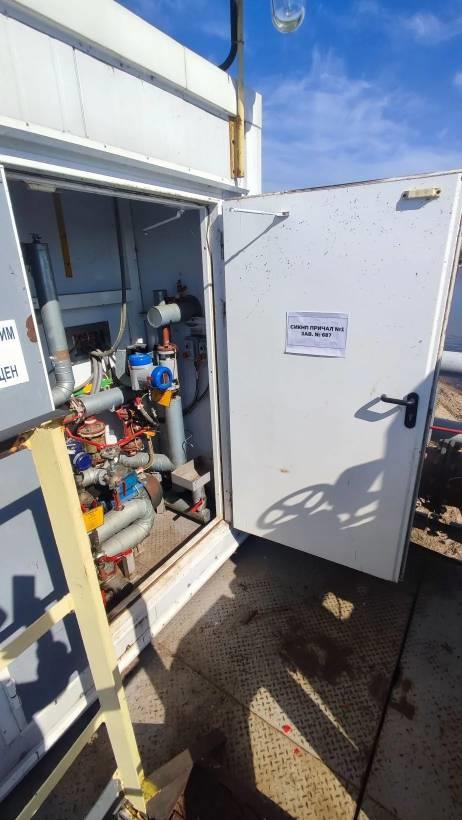

СИКНП представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта и состоящей из блока фильтров, блока измерительных линий, блока отбора проб, блока подключения передвижной поверочной установки, блока регулирования расхода, блока промывки поверочной установки и системы сбора и обработки информации. Монтаж и наладка СИКНП осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКНП и эксплуатационными документами на ее компоненты.
СИКНП имеет в своем составе две рабочие и одну контрольно-резервную измерительную линии.
В состав СИКНП входят следующие средства измерений:
- счетчики-расходомеры массовые Micro Motion модификации CMF НС2 в комплекте с измерительными преобразователями модели 2700 (далее - СРМ), тип зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений под номером (далее - регистрационный номер) № 45115-16;
- термопреобразователи сопротивления серии TR, модификации TR 10-В, регистрационный № 47279-11 и № 64818-16 с номинальной статической характеристикой Р^00, класс допуска А по ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний» в комплекте с преобразователями вторичными серии Т, модификации T32.1S, регистрационный № 50958-12;
- преобразователи давления измерительные IPT-10, регистрационный № 34690-07;
- преобразователи давления измерительные DPT-10, регистрационный № 54410-13;
- расходомер-счетчик ультразвуковой OPTISONIC 3400, регистрационный № 57762-14.
В систему сбора и обработки информации СИКНП входят:
- комплекс измерительно-вычислительный ИМЦ-07 (далее - ИВК), регистрационный № 53852-13;
- автоматизированное рабочее место (АРМ) оператора СИКНП с аттестованным программным обеспечением (ПО) «АРМ оператора Форвард».
В состав СИКНП входят показывающие средства измерений:
- манометры показывающие для точных измерений МПТИ модели МПТИ-У2-1,6МПа-0,6, регистрационный № 26803-11;
- термометры ртутные стеклянные лабораторные ТЛ-4 № 3, регистрационный № 303-91.
СИКНП обеспечивает выполнение следующих основных функций:
- автоматические измерения массы нефтепродуктов прямым методом динамических измерений с применением СРМ по каждой измерительной линии и СИКНП в целом в рабочих диапазонах измерений расхода, температуры и давления нефтепродуктов;
- измерения давления и температуры нефтепродуктов автоматические и с помощью показывающих средств измерений давления и температуры соответственно;
- проведение контроля метрологических характеристик (КМХ) рабочих СРМ с применением контрольно-резервного СРМ, применяемого в качестве контрольного;
- проведение поверки и КМХ СРМ с применением передвижной поверочной установки, аттестованной в установленном порядке в качестве эталона;
- автоматический и ручной отбор проб нефтепродуктов согласно ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;
- автоматический контроль технологических параметров в СИКНП, их индикацию и сигнализацию нарушений установленных границ;
- защиту информации от несанкционированного доступа программными средствами.
Пломбировка СИКНП не предусмотрена.
Программное обеспечение
ПО обеспечивает реализацию функций СИКНП. ПО СИКНП реализовано в ИВК и компьютере АРМ оператора. ПО ИВК и АРМ оператора настроено для работы и испытано при испытаниях СИКНП в целях утверждения типа. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение | |||
ПО АРМ оператора «ФОРВАРД» |
ИВК (основной и резервный) | |||
Идентификационное наименование ПО |
ArmA.dll |
ArmMX.dll |
ArmF.dll |
EMC07.Metrology.dll |
Номер версии (идентификационный номер) ПО |
4.0.0.1 |
4.0.0.2 |
4.0.0.2 |
РХ.7000.01.05 |
Цифровой идентификатор ПО |
8B71AF71 |
0C7A65BD |
96ED4C9B |
1C4B16AC |
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Технические характеристики
Метрологические и основные технические характеристики, включая показатели точности и показатели качества измеряемой среды, приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений расхода по рабочим измерительным линиям, т/ч |
от 120 до 455 |
Диапазон измерений расхода по контрольно-резервной измерительной линии, т/ч |
от 120 до 238 |
Пределы допускаемой относительной погрешности измерений массы нефтепродуктов, % |
± 0,25 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение показателя / параметра | ||
Количество измерительных линий, шт. |
3 (2 рабочие, 1 контрольно-резервная) | ||
Суммарные потери давления в СИКНП при максимальном расходе и максимальной вязкости, МПа, не более - в режиме измерений - в режиме поверки и контроля метрологических характеристик |
0,4 0,7 | ||
Параметры измеряемой среды: | |||
Измеряемая среда |
Мазут |
Топливо судовое остаточное | |
Диапазон избыточного давления измеряемой среды, МПа |
от 0,25 до 0,80 | ||
Диапазон температуры измеряемой среды, °С |
от +50 до +90 | ||
Параметры измеряемой среды: | |||
Измеряемая среда |
Мазут |
Топливо судовое остаточное | |
Диапазон избыточного давления измеряемой среды, МПа |
от 0,25 до 0,80 | ||
Диапазон температуры измеряемой среды, °С |
от 50 до 90 | ||
Диапазон плотности измеряемой среды при стандартных условиях, кг/м3 |
при +20 °С от 850 до 990 |
при +15 °С не более 991 | |
Диапазон плотности измеряемой среды при рабочих условиях, кг/м3 |
от 799 до 970 |
от 898 до 968 | |
Кинематическая вязкость измеряемой среды, мм2/с, не более |
при +50 °С 681 при +60 °С 600 при +100 °С 50 |
при +50 °С 380 при +100 °С 45 | |
Температура окружающего воздуха, °С: - на открытой площадке - в термошкафу - в помещении для оборудования системы сбора и обработки информации |
от -40 до +39 от +10 до +39 от +18 до +25 | ||
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220±22, 380±38 50±1 | ||
Режим работы СИКНП |
периодический |
Знак утверждения типа

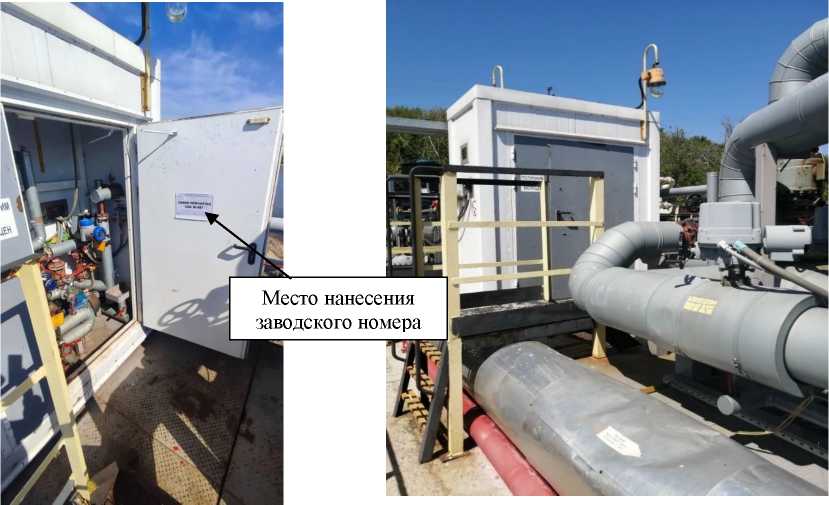

наносится в нижней части титульного листа инструкции по эксплуатации СИКНП типографским способом.
Комплектность
Комплектность СИКНП приведена в таблице 4.
Таблица 4 - Комплектность СИКНП
Наименование |
Обозначение |
Количество |
Система измерений количества и показателей качества нефтепродуктов, отгружаемых АО «Сызранский НПЗ» на причале №1, заводской № 687 |
- |
1 шт. |
Инструкция по эксплуатации системы измерений количества и показателей качества нефтепродуктов, отгружаемых АО «Сызранский НПЗ» на причале №1 |
- |
1 экз. |
Методика поверки |
МП 0787-14-2018 |
1 экз. |
Поверка
осуществляется по документу МП 0787-14-2018 «Инструкция. ГСИ. Система измерений количества и показателей качества нефтепродуктов, отгружаемых АО «Сызранский НПЗ» на причале №1. Методика поверки», утвержденному ФГУП «ВНИИР» 20 июля 2018 г.
Основные средства поверки:
- рабочий эталон 1-го или 2-го разряда в соответствии с Приказом Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости» с диапазоном измерений расхода, обеспечивающим возможность поверки СРМ, входящих в состав СИКНП, в рабочем диапазоне измерений расхода.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке СИКНП.
Сведения о методах измерений
приведены в документе 0781.01.00.000 ИС. МИ «Инструкция. ГСИ. Масса нефтепродуктов. Методика (метод) измерений системой измерений количества и показателей качества нефтепродуктов, отгружаемых АО «Сызранский НПЗ» на причале №1» (свидетельство об аттестации методики (метода) измерений № 01.000257-2013/100014-18 от 09.07.2018 г.).
Нормативные документы
ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений
Приказ Министерства энергетики Российской Федерации от 15.03.2016 г. № 179 «Перечень измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при учете используемых энергетических ресурсов, и обязательных метрологических требований к ним, в том числе показателей точности измерений»
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
