Колонки топливораздаточные 1КЭД "Ливенка", 2КЭД "Ливенка"
| Номер в ГРСИ РФ: | 74239-19 |
|---|---|
| Категория: | Колонки топливораздаточные |
| Производитель / заявитель: | ООО "Ливенка", г.Ливны |
Колонки топливораздаточные 1КЭД «Ливенка», 2КЭД «Ливенка» (далее - ТРК) предназначены для измерений объема топлива (бензин, керосин, дизтопливо вязкостью от 0,55 до 40 2 2 мм /с, масел кинематической вязкостью от 6 до 300 мм /с), при его выдаче в топливные баки
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74239-19 |
| Наименование | Колонки топливораздаточные |
| Модель | 1КЭД "Ливенка", 2КЭД "Ливенка" |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 01.03.2024 |
Производитель / Заявитель
ООО "Ливенка", г.Ливны
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 1220 |
| Найдено поверителей | 39 |
| Успешных поверок (СИ пригодно) | 1201 (98%) |
| Неуспешных поверок (СИ непригодно) | 19 (2%) |
| Актуальность информации | 21.12.2024 |
Поверители
Скачать
| 74239-19: Описание типа СИ | Скачать | 663.6 КБ | |
| 74239-19: Методика поверки МП 208-090-2018 | Скачать | 5.9 MБ |
Описание типа
Назначение
Колонки топливораздаточные 1КЭД "Ливенка", 2КЭД "Ливенка" (далее - ТРК) предназначены для измерений количества нефтепродуктов (бензин, керосин, дизтопливо вязкостью от 0,55 до 40 мм2/с, масел кинематической вязкостью от 6 до 300 мм2/с) в единицах массы и объема или объема при их выдаче в топливные баки транспортных средств и тару потребителя на автозаправочных станциях, комплексах и других объектах при осуществлении коммерческого или внутрихозяйственного учета.
Описание
Принцип действия ТРК основан на выдаче и одновременном измерении количества продукта при помощи встроенных измерителей массы или измерителей объема.
ТРК, в зависимости от модификации, могут оснащаться:
- измерителями массы для измерений отпускаемого продукта в единицах массы и объема;
- измерителями объема для измерений отпускаемого продукта в единицах объема.
ТРК, для светлых нефтепродуктов, настроенные на отпуск топлива по среднесезонной температуре, приводят объем отпускаемого топлива к объему при заданном значении температуры (среднему значению температуры топлива в сезон). ТРК, для светлых нефтепродуктов, с системой автоматической температурной компенсации (далее - АТК), приводят объем отпускаемого топлива при текущей температуре, измеряемой встроенным в ТРК измерителем температуры, к объему при температуре плюс 20 °С.
Первичная измерительная информация с преобразователей измерителей массы или объема по закрытым информационным каналам с внутренними протоколами передается на контроллер (блок) управления, который имеет программное обеспечение (в дальнейшем -ПО) и обеспечивает прием и обработку полученной информации. На основании полученной информации и внешних команд контроллер осуществляет управление исполнительными устройствами и механизмами для дозированного отпуска топлива.
Управление ТРК осуществляется от внешнего устройства управления, персонального компьютера, пульта дистанционного управления, контрольно-кассовой машины или блока местного управления через гидравлическую систему с отображением и передачей информации о результатах измерений объема/массы топлива на местном отсчетном устройстве и внешнем устройстве управления.
ТРК состоят из следующих основных элементов:
- корпуса;
- гидравлической системы;
- электрической части;
- вспомогательных и дополнительных устройств.
Гидравлическая система может состоять из одного или нескольких измерительных каналов.
Измерительный канал ТРК включает в себя:
- фильтр грубой очистки продукта (для всасывающего типа);
- электронасос (для всасывающего типа);
- фильтр-газоотделитель со встроенным обратным клапаном (для всасывающего типа);
- фильтр тонкой очистки продукта;
- первичный преобразователь объема (преобразователь поршневой ПЖ; первичный преобразователь объёма с овальными шестернями ППО), или массы (первичный преобразователь массы), оснащенный электронным преобразователем или механическим стрелочным устройством (для ТРК с измерителями объема, применяемых при внутрихозяйственном учете);
- двухходовой электромагнитный клапан, предназначенный для блокировки подачи топлива в нерабочем режиме и снижения потока в конце измеряемой дозы, а также для блокировки данной гидравлической системы при выходе ее из строя;
- напорный клапан, предназначенный для перекрытия трубопровода с целью исключения движения продукта в обратном направлении;
- раздаточный рукав с краном.
Гидравлическая система, в зависимости от модификаций и применяемых первичных преобразователей, обеспечивает возможность измерения объема или массы и объема нефтепродуктов.
Электрическая часть включает в себя:
- контроллер управления с электронным отсчетным устройством, который может быть выполнен в виде единого корпусного изделия или раздельных функциональных блоков и поддерживает все каналы измерений ТРК, обеспечивает связь с верхним уровнем управления, хранит в памяти уникальные номера первичных преобразователей и их настроечные параметры;
- кнопки Пуск/Стоп или датчики положения раздаточного крана;
- соленоиды минимального и максимального расхода;
- электродвигатели насоса (для модификаций ТРК с встроенным насосом).
К вспомогательным и дополнительным устройствам относятся:
- системы электрообогрева;
- оборудование для отбора паров нефтепродукта при заправке;
- измерители температуры;
- устройства идентификации пользователей и клавиатурные модули преднабора дозы;
- электромеханические счетчики суммарного учета;
- блоки и терминалы управления;
- устройства контроля состояния заземления;
- дополнительные индицирующие и мультимедийные устройства;
- другие устройства, обеспечивающие расширение функциональных характеристик ТРК.
Корпуса ТРК изготавливаются из оцинкованной или нержавеющей стали с возможностью нанесения дополнительных антикоррозионных и декоративных покрытий и имеют несколько различных модификаций, обеспечивающих возможность комплектации несколькими гидравлическими и электрическими системами, а также вспомогательными и дополнительными устройствами.
ТРК изготавливаются в различных модификациях, различающихся:
- по способу ведения учета количества продукта: М - в единицах массы и объема; V - в единицах объема;
- по способу размещения: для одновременного обслуживания одного или двух потребителей;
- по типу корпуса: тип "0" (без каркаса), тип "1", "2", "3", "4", "5", "6";
- по количеству типов выдаваемого топлива (от 1 до 5);
- по количеству раздаточных кранов от 1 до 10;
- по количеству высокопроизводительных постов налива (с указанием количества постов и их производительности);
- по типу насоса (встроенный или вынесенный);
- по типу отсчетного устройства: механическое со стрелочным указателем и электронное (со светодиодными, блинкерными или жидкокристаллическими индикаторами);
- по материалу корпуса: из оцинкованной или нержавеющей стали;
- типу отпускаемого топлива: светлые нефтепродукты, масла;
- наличию системы АТК/настройки на среднесезонную температуру;
- наличию системы электрообогрева;
- местом расположения раздаточного крана и рукава (в корпусе или на отдельно стоящих стойках (сателлитах).
В ТРК, имеющих в своем составе несколько измерительных каналов, реализована возможность независимой поканальной регулировки и пломбирования отдельных измерителей объема или массы (автономных блоков), имеющих индивидуальный заводской номер.
Измерительные схемы ТРК представлены на рисунках 1-3.
Рисунок 1 - ТРК с всасывающей системой подачи продукта. Измерительная схема.
1. Рукав раздаточный с краном
2. Клапан электромагнитный
3. Измеритель массы или измеритель объема
4. Клапан обратный и фильтр тонкой очистки
5. Фильтр газоотделитель
(для светлых нефтепродуктов)
6. Электронасос
7. Кран шаровый
8. Контроллер управления
9. ПК с управляющем ПО (пульт, ККМ)
10. Датчик температуры
ГРК с напорной системой
Рисунок 2 - ТРК с напорной системой подачи продукта от погружного агрегата.
Измерительная схема.
1. Рукав раздаточный с краном
2. Клапан электромагнитный
3. Измеритель массы или измеритель объема
4. Клапан обратный и фильтр тонкой очистки
5. Агрегат насосный погружной
6. Электронасос погружной
7. Контроллер управления
8. ПК с управляющем ПО (пульт, ККМ)
9. Датчик температуры
Рисунок 3 - ТРК с напорной системой подачи продукта от напорно-всасывающего агрегата. Измерительная схема
ТРК с напорной системой
1. Рукав раздаточный с краном
2. Клапан электромагнитный
3. Измеритель массы или измеритель объема
4. Клапан обратный и фильтр тонкой очистки
5. Фильтр газоотделитель
(для светлых нефтепродуктов)
6. Электронасос
7. Кран шаровый
8. Контроллер управления
9. ПК с управляющем ПО (пульт, ККМ)
10. Датчик температуры
Вынесенный всасывающий насосный агрегат

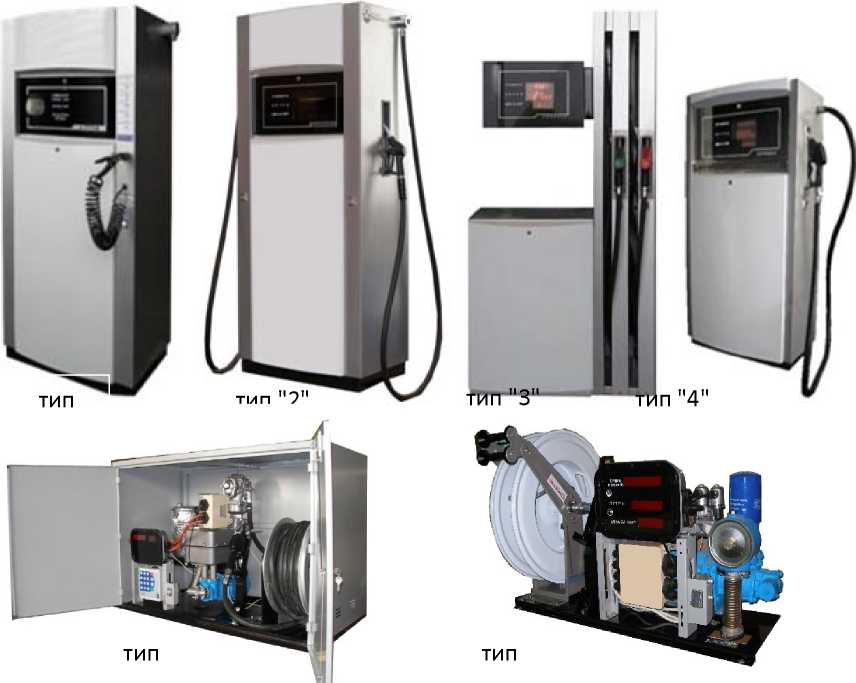

Общий вид колонок топливораздаточных 1КЭД "Ливенка", 2КЭД "Ливенка" в зависимости от типа корпуса представлен на рисунке 4.
Схемы пломбирования колонок от несанкционированного доступа приведены на рисунках 5-15.
Рисунок 4 - Общий вид колонок топливораздаточных 1КЭД "Ливенка", 2КЭД "Ливенка".

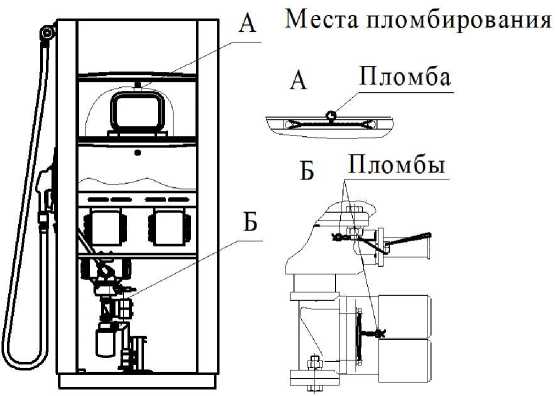

Рисунок 5 - Схема пломбирования от несанкционированного доступа, обозначение мест нанесения знака поверки.

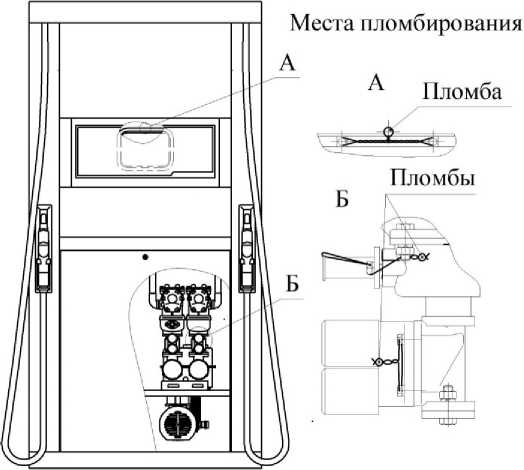

Рисунок 6 - Схема пломбирования от несанкционированного доступа, обозначение мест нанесения знака поверки

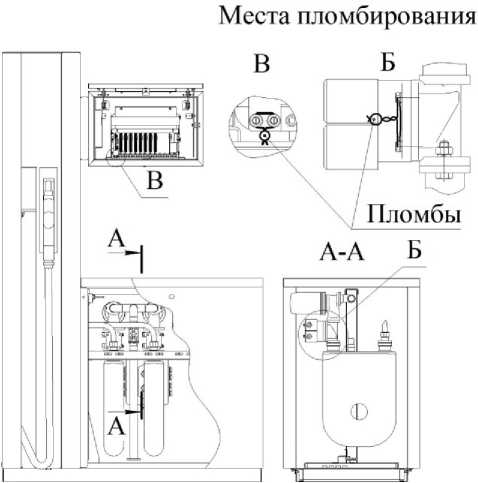

Рисунок 7 - Схема пломбирования от несанкционированного доступа, обозначение мест нанесения знака поверки
Рисунок 8 - Схема пломбирования от несанкционированного доступа, обозначение мест нанесения знака поверки
Рисунок 9 - Схема пломбирования от несанкционированного доступа, обозначение мест нанесения знака поверки
Рисунок 10 - Схема пломбирования от несанкционированного доступа, обозначение мест нанесения знака поверки

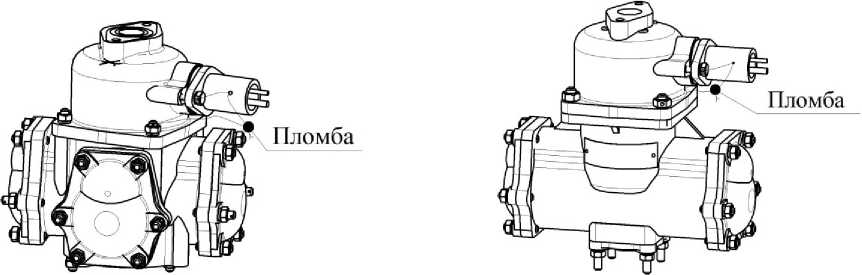

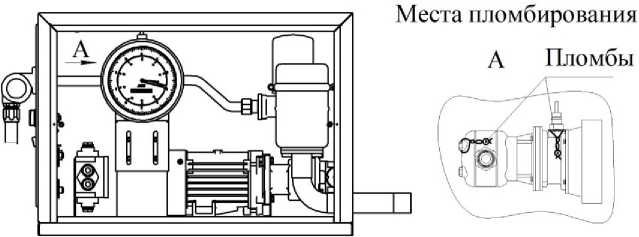

Рисунок 11 - Измерители объема поршневые ПЖ. Схема пломбирования от несанкционированного доступа, обозначение мест нанесения знака поверки
Места пломбированияПломбы

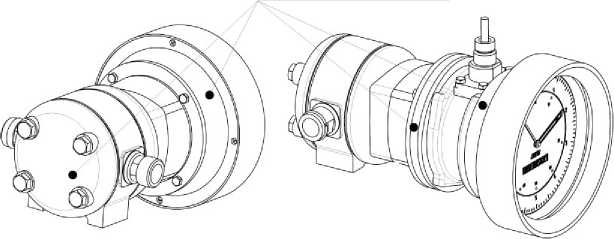

Рисунок 12 - Измеритель объема с овальными шестернями ППО. Схема пломбирования от несанкционированного доступа, обозначение мест нанесения знака поверки

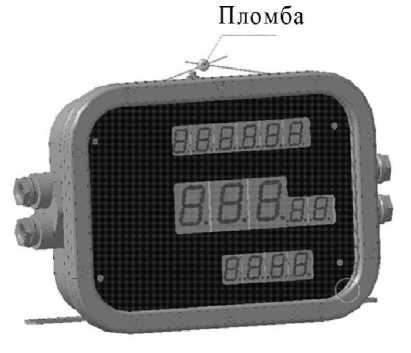

Рисунок 13 - Блок управления БУИ.

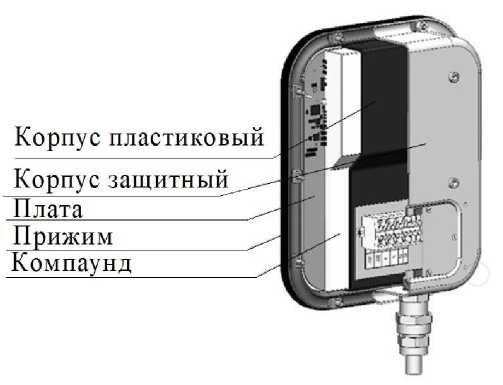

Схема пломбирования от несанкционированного доступа (посредством заливки компаундом)
Рисунок 14 - Контроллер КУП.
Схема пломбирования контроллера от несанкционированного доступа
Рисунок 15 - Контроллер КМК. Схема пломбирования от несанкционированного доступа Программное обеспечение
Колонки имеют встроенное программное обеспечение (далее - ПО), которое записывается в контроллер управления при изготовлении ТРК на предприятии-изготовителе с целью обеспечения функционирования ТРК и ее узлов в соответствии с установленными техническими характеристиками.
ПО подразделяется на метрологически значимое и метрологически незначимое. Метрологически значимое ПО используется только для получения, преобразования и передачи измерительных данных. ПО, которое используется для обеспечения безопасности и управления технологическим процессом, является метрологически незначимым.
К метрологически значимому ПО относятся:
- ПО контроллера управления;
- ПО электронных преобразователей измерителей массы или объема, установленное в электронном преобразователе, размещаемом в контроллере ТРК или в составе измерителя.
ПО контроллера управления ТРК имеет функционал по хранению и контролю за идентификационными параметрами всех подключенных и сконфигурированных в ТРК электронных блоков, участвующих в обработке метрологической информации, исключающий возможность их несанкционированной замены. Программное обеспечение имеет защиту от подмены и установки дополнительных электронных устройств в ТРК с целью искажения метрологически значимой информации. Идентификационные параметры программного обеспечения обеспечивают возможность его однозначной идентификации при визуальном контроле на информационном табло ТРК и по каналу связи с внешнего устройства управления. В ТРК реализовано 2 уровня защиты ПО: физическая - за счет применения пломбируемых микропереключателей или корпусов контроллера управления (рисунки 13, 14, 15), ограничивающих доступ к функционалу по перезаписи программного обеспечения, и программная - за счет ограничения прав доступа персонала с помощью системы паролей.
Уровень защиты программного обеспечения "высокий" в соответствии с Р
50.2.077-2014.
Идентификационные данные программного обеспечения колонок приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Наименование ПО |
ПО центрального процессора блока управления индикации |
ПО центрального процессора контроллера универсально-программируемого |
ПО центрального процессора контроллера модульного конфигурируемого |
ПО центрального процессора отсчетного устройства "Топаз" |
ПО контроллера "Гарвекс -КВОТА 3" |
ПО центрального процессора контроллера автомобильной заправочной станции |
|
Идентификационное наименование ПО |
BUI |
KUP ver.OF |
KMK |
Топаз |
КВТ- 2014 |
КМАЗС |
|
Номер версии метрологически значимой части ПО |
01 |
07 |
01 |
Р101 |
2.0 |
2.5.79 |
|
Цифровой идентификатор ПО (контрольная сумма) |
0x6D49 |
0x4A47 |
0хЕ84А |
5ВА9 |
А36АА8 32 |
0x1E5A |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной относительной погрешности измерений объема, %: - с электронным отсчетным устройством - с механическим отсчетным устройством |
±0,25 ±0,5* |
|
Пределы допускаемой относительной погрешности измерений массы ТРК с электронным отсчетным устройством, % |
±0,25 |
|
Пределы допускаемой основной относительной погрешности измерений объема для ТРК, оснащенных системой АТК, % |
±0,5 |
|
Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающей среды, при измерении объема через один раздаточный рукав, % |
±0,25* |
|
Пределы допускаемой абсолютной погрешности измерений средней плотности, кг/м3 |
±0,5* |
|
Наименование характеристики |
Значение |
|
Номинальный расход, при выдаче через один раздаточный рукав (с допускаемым отклонением ±10 %), л/мин (кг/мин): |
40; 50; 80; 100; 130; 160; 200; |
|
- светлые нефтепродукты |
300; 400** |
|
- масла |
10; 20; 50; 100** |
|
Минимальная доза выдачи, л (кг) - для светлых нефтепродуктов с электронным отсчетным устройством: - при расходе 40-50 л/мин |
2,0 |
|
- при расходе 80-160 л/мин |
10 |
|
- при расходах более 160 л/мин |
50 |
|
- для масла с электронным отсчетным устройством: - при расходе 10-20 л/мин |
1,0 |
|
- при расходе 50-100 л/мин |
10 |
|
- для светлых нефтепродуктов с механическим отсчетным |
10* |
|
устройством - для масла с механическим отсчетным устройством: - при расходе 10-20 л/мин |
1,0* |
|
- при расходе 50-100 л/мин |
10* |
|
Пределы допускаемой относительной погрешности при измерении объема/массы минимальных доз, %: - с электронным отсчетным устройством |
±0,5 |
|
- с механическим отсчетным устройством |
±1* |
|
* - для ТРК при измерении в единицах объема (модификации "V"), применяемых при внут- | |
|
рихозяйственном учете ** - для колонок с напорной системой подачи продукта номинальный расход определяется | |
|
техническими характеристиками электронасоса и всасывающего и напорного трубопрово- | |
|
дов. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Верхний предел показаний указателя разового учета, л (кг), не менее: - с электронным отсчетным устройством |
999,99 |
|
- с механическим стрелочным указателем для выдачи светлых |
999,9* |
|
нефтепродуктов - с механическим стрелочным указателем для выдачи масла |
99,99* |
|
Верхний предел показаний указателя суммарного учета, л (кг), не менее: - с электронным отсчетным устройством |
999999,99 |
|
- с механическим стрелочным указателем для выдачи светлых |
999999,9* |
|
нефтепродуктов - с механическим стрелочным указателем для выдачи масла |
9999,99* |
|
Цена деления указателя суммарного учета, л (кг): - с электронным отсчетным устройством - с механическим стрелочным указателем для выдачи светлых |
0,01 |
|
нефтепродуктов |
0,1* |
|
- с механическим стрелочным указателем для выдачи масла |
0,01* |
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа Рабочие условия: - температура окружающей среды, °С - относительная влажность, %, при 25 °С - температура выдаваемого топлива, °C: бензина для дизельного топлива и керосина масел |
от +15 до +25 от 30 до 80 от 84 до 106 от -40 до +50* от 30 до 98 от -40 до температуры начала кипения от -40 (или температуры по-мутнения/кристаллизации) до +50 от +6 до +50 |
|
Напряжение питания контроллера (отсчетного устройства), В |
-24; ~22О+10%%% |
|
Напряжение питания привода насоса, В (для ТРК с всасывающей системой подачи) |
-24; ~220; ~38О+10%% |
|
Частота переменного тока питания, Г ц |
от 49 до 51 |
|
Мощность встроенного привода насоса, кВт |
0,55; 1,1; 1,5; 2,2; 4; 5,5; 7,5 |
|
Степень защиты от внешних воздействий по ГОСТ 14254-2015 (IEC 60529:2013), обеспечиваемая оболочками электрической части ТРК, не менее |
IP54 |
|
Длина раздаточного рукава, м, не менее |
3,5 |
|
Габаритные размеры |
Согласно документации |
|
Масса |
Согласно документации |
|
Полный средний срок службы, лет, не менее |
12 |
|
* - для ТРК при измерении в единицах объема (модификации "V"), применяемых при внутрихозяйственном учете * * - от минус 60 до плюс 50 °C - для колонок с системой электрообогрева | |
Знак утверждения типа
наносят на маркировочную табличку ТРК методом лазерной гравировки, и на титульный лист эксплуатационной документации типографским методом.
Комплектность
Таблица 4
|
Наименование |
Обозначение |
Количество |
Примечания |
|
Колонка топливораздаточная |
1КЭД "Ливенка" или 2КЭД "Ливенка" |
1 шт. |
Согласно заказа |
|
Запасные части, инструменты и принадлежности |
1 комплект | ||
|
Руководство по эксплуатации |
421.00.00.00 РЭ, 421.00.00.00-01 РЭ |
1 шт. | |
|
Формуляр |
421.00.00.00 ФО |
1 шт. | |
|
"ГСИ. Колонки топливораздаточные 1КЭД "Ливенка", 2КЭД "Ливенка". Методика поверки" |
МП 208-090-2018 (с изменением №1) |
1 экз. |
по заказу |
Нормативные документы
Приказ Росстандарта от 07.02.2018 г. №256 "Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статистических измерениях, массового и объемного расходов жидкости".
ГОСТ Р 58927-2020 "Колонки топливораздаточные. Общие технические условия".
ТУ 4213-133-05806720-2006 "Колонки топливораздаточные 1КЭД "Ливенка", 2КЭД "Ливенка" Технические условия".
Сведения о методах измерений
приведены в п.2.3 Руководства по эксплуатации 421.00.00.00 РЭ, 421.00.00.00-01 РЭ.
Другие Колонки топливораздаточные
