Комплексы измерительные iBDL Ревизор (iBDLR-5L)
| Номер в ГРСИ РФ: | 74437-19 |
|---|---|
| Производитель / заявитель: | ООО "Научно-Техническая Лаборатория Электронные Инструменты" (ЭлИн), г.Москва |
Комплексы измерительные iBDL Ревизор (iBDLR-5L) (далее по тексту - комплексы iBDLR-5L) предназначены для измерений, регистрации и мониторинга температуры.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74437-19 |
| Наименование | Комплексы измерительные |
| Модель | iBDL Ревизор (iBDLR-5L) |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 18.03.2024 |
Производитель / Заявитель
ООО "Научно-техническая лаборатория "Электронные Инструменты", г.Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 4 года |
| Зарегистрировано поверок | 34 |
| Найдено поверителей | 4 |
| Успешных поверок (СИ пригодно) | 34 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 74437-19: Описание типа СИ | Скачать | 103 КБ | |
| 74437-19: Методика поверки 4211-004-75525306-18 РЭ | Скачать | 47.5 MБ |
Описание типа
Назначение
Комплексы измерительные iBDL Ревизор (iBDLR-5L) (далее по тексту - комплексы iBDLR-5L) предназначены для измерений, регистрации и мониторинга температуры.
Описание
Принцип действия комплексов iBDLR-5L основан на преобразовании кодовых сигналов от автономных регистраторов температуры, сохраняемых в цифровой форме в их энергонезависимой памяти, в данные для визуализации и представления результатов измерений в форме таблиц, графиков и отчётных документов.
Основой комплексов измерительных iBDL Ревизор (iBDLR-5L) являются автономные регистраторы DS1925L-F5 (далее - регистраторы iBDL), которые обеспечивают измерение и мониторинг температуры окружающей их среды. Электронная схема регистраторов включает в себя датчик температуры, часы реального времени, узел энергонезависимой памяти, литиевый элемент питания и управляющий микроконтроллер. Каждый регистратор представляет собой автономный программируемый самописец, фиксирующий температуру окружающей среды в течение заданного пользователем промежутка времени. Считывание информации, накопленной
в регистраторах, и запись в них новых персонального компьютера по интерфейсу
новочных параметров производится с помощью ire.
Конструктивно регистраторы размещены в герметичных миниатюрных корпусах, изготовленных из нержавеющей стали, что позволяет использовать их в агрессивных средах, в условиях механических воздействий и в электромагнитных полях.
Условное обозначение изделия при заказе и в конструкторской документации выполняется следующим образом:
Комплекс iBDLR-5L-U ТУ 4211-004-75525306-18
Тип используемых регистраторов:
DS1925L-F5
Тип адаптера:
U (ML94 для USB-порта)

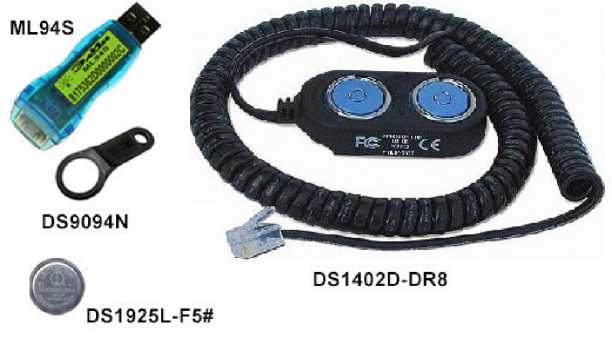

На рисунке 1 представлен общий вид комплекса iBDLR-5L и входящих в его состав компонентов.
Рисунок 1 - Общий вид комплекса iBDLR-5L и входящих в его состав компонентов
Пломбирование комплексов измерительных iBDL Ревизор (iBDLR-5L) не предусмотрено.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Программное обеспечение
комплексов измерительных iBDL Ревизор (iBDLR-5L) предназначено для обеспечения работы всех компонентов комплекса и состоит из двух частей: встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО. Встроенное ПО находится в ПЗУ, размещённом в неразборном корпусе регистраторов DS1925L-F5, и недоступно для внешней модификации.
Автономное ПО комплекс iBDLR-5L реализовано в виде файлов операционной системы и устанавливается на жёстком диске персонального компьютера.
В регистраторах DS1925L-F5 предусмотрена возможность использования паролей для защиты от несанкционированного чтения метрологических данных и изменения параметров (режимов) работы самого устройства. Установка паролей осуществляется пользователем на этапе предварительного программирования регистраторов DS1925L-F5 с помощью программы iBDL_R.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» для встроенного ПО и «средний» для внешнего ПО в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенного ПО регистраторов DS1925L-F5 представлены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Thermochron |
|
Номер версии ПО, не ниже |
53Н |
|
Цифровой идентификатор программного обеспечения |
5 3 xxxxxxxxxxxxyy(*) |
|
Примечание: () где: 53 - групповой код (фиксированный для всех регистраторов); xxxxxxxxxxxx - индивидуальный идентификационный код регистраторов; yy - контрольная сумма 14-ти предыдущих разрядов, состоящих из группового кода и индивидуального идентификационного кода регистраторов. | |
Идентификационные данные автономного ПО комплексов измерительных iBDL Ревизор (iBDLR-5L) представлены в таблице 2.
Таблица 2
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
iBDLdll |
|
Номер версии (идентификационный номер) ПО, не ниже |
4.1 |
|
Цифровой идентификатор программного обеспечения |
B1368979 |
Технические характеристики
Метрологические и технические комплексов измерительных iBDL Ревизор (iBDLR-5L) приведены в таблице 3.
Таблица 3
|
Наименование характеристики |
Значения |
|
Диапазон измерений температуры, °C |
от -40 до +85 |
|
Пределы допускаемой абсолютной погрешности при измерении температуры при 8-разрядном преобразовании, °C |
±1,0 |
|
Пределы допускаемой абсолютной погрешности при измерении температуры при 11-разрядном преобразовании, °C |
±0,5 |
|
Разрешающая способность при измерении температуры, °C: - при 8-разрядном преобразовании - при 11-разрядном преобразовании |
0,5 0,0625 |
|
Программируемый интервал между измерениями температуры, мин |
от 3 до 16383 |
|
Программируемое время задержки старта регистрации, мин |
от 0 до 16777215 |
|
Объем памяти последовательных отсчетов, измерений: - при 8-разрядном преобразовании - при 11-разрядном преобразовании |
125440 62720 |
|
Количество программируемых пределов |
2 |
|
Объем дополнительной памяти хранения ярлыка, байт |
512 |
|
Габаритные размеры регистраторов DS1925L-F5, мм: - диаметр - толщина |
17,3 5,9 |
|
Масса регистраторов DS1925L-F5, г |
3,3 |
|
Рабочие условия эксплуатации регистраторов DS1925L-F5: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от -40 до +85 не более 98 (при температуре +25 °С) от 86 до 106,7 |
|
Рабочие условия эксплуатации вспомогательных аппаратных средств: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +10 до +35 не более 80 (при температуре +25 °С) от 86 до 106,7 |
Знак утверждения типа
наносится на титульный лист (в правом верхнем углу) паспорта на комплексы измерительные iBDL Ревизор (iBDLR-5L) типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Количество |
Примечание |
|
Комплексы измерительные iBDL Ревизор (iBDLR-5L) в составе: - регистраторы DS1925L-F5 |
1 шт. |
В соответствии с заказом |
|
- универсальные держатели для устройств iButton типа DS9093N |
1 шт. |
В соответствии с заказом |
|
- адаптер ML94 для USB-порта |
1 шт. |
- |
|
- приёмное устройство BlueDot (DS1402D-DR8) |
1 шт. |
- |
|
Программный пакет iBDL R в электронном виде |
1 шт. |
- |
|
Паспорт |
1 экз. |
На комплекс в комплекте с регистраторами в кол-ве |
|
не более 20 шт. | ||
|
Комплекс измерительный iBDL Ревизор (iBDLR-5L). Руководство по эксплуатации. (в электронном виде) |
1 экз. |
- |
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия;
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
ТУ 4211-004-75525306-18 Комплексы измерительные iBDL Ревизор (iBDLR-5L).
Технические условия.
