Пикнометры напорные
| Номер в ГРСИ РФ: | 74439-19 |
|---|---|
| Категория: | Пикнометры |
| Производитель / заявитель: | Фирма "H&D Fitzgerald Ltd.", Великобритания |
Пикнометры напорные (далее - пикнометры) предназначены для измерений объемов отбираемых проб жидкостей при условиях транспортирования их по технологическим трубопроводам и применяются в составе установок пикнометрических для прецизионных измерениях плотности жидкостей, а также при проведении поверки и калибровки поточных преобразователей плотности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74439-19 |
| Наименование | Пикнометры напорные |
| Страна-производитель | СОЕДИНЕННОЕ КОРОЛЕВСТВО |
| Срок свидетельства (Или заводской номер) | 18.03.2024 |
Производитель / Заявитель
Компания "H&D Fitzgerald Limited", Великобритания; Компания "HDF Pyknometers Limited", Великобритания
СОЕДИНЕННОЕ КОРОЛЕВСТВО
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 120 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 120 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 74439-19: Описание типа СИ | Скачать | 158.1 КБ | |
| 74439-19: Методика поверки МП 2302-0116-2018 | Скачать | 648.3 КБ |
Описание типа
Назначение
Пикнометры напорные (далее - пикнометры) предназначены для измерений объема отбираемых проб жидкостей при условии транспортирования их по технологическим трубопроводам, эксплуатации в составе пикнометрических установок для воспроизведения, хранения и передачи единицы объема жидкости при поверке, калибровке, градуировке и контроле метрологических характеристик поточных преобразователей плотности и каналов измерений плотности преобразователей массового расхода.
Описание
Принцип действия пикнометров основан на отборе пробы исследуемой жидкости при давлении и температуре в технологическом трубопроводе в пикнометр, известного объема. Значение внутреннего объема пикнометра используется для определения плотности жидкости косвенным методом измерений, реализуемым установками пикнометрическими.
Конструктивно пикнометры выполнены в виде цельнометаллических сосудов с двумя запорными кранами и аварийным клапаном сброса давления мембранного типа.
В зависимости от условий эксплуатации пикнометры могут изготавливаться в стандартном или специальном исполнениях, отличающимися диапазонами давления и температуры рабочей жидкости при эксплуатации. Технические характеристики для стандартного и специального исполнений пикнометров приведены в таблице 2.
Наименование изготовителя HDF Pyknometers Ltd или H&D Fitzgerald Ltd и серийный номер пикнометра нанесены на корпус пикнометра вместе с информацией о рабочем и максимальном расчетном давлении, испытательном давлении, наименованием организации, выполнившей испытание пикнометра давлением при выпуске из производства, и дате проведения испытаний.
Общий вид пикнометров представлен на рисунках 1 и 2.
Пломбировка пикнометров от несанкционированного доступа не предусмотрена.
Нанесение знака поверки на корпус пикнометра не предусмотрено, знак поверки наносится на свидетельство о поверке.

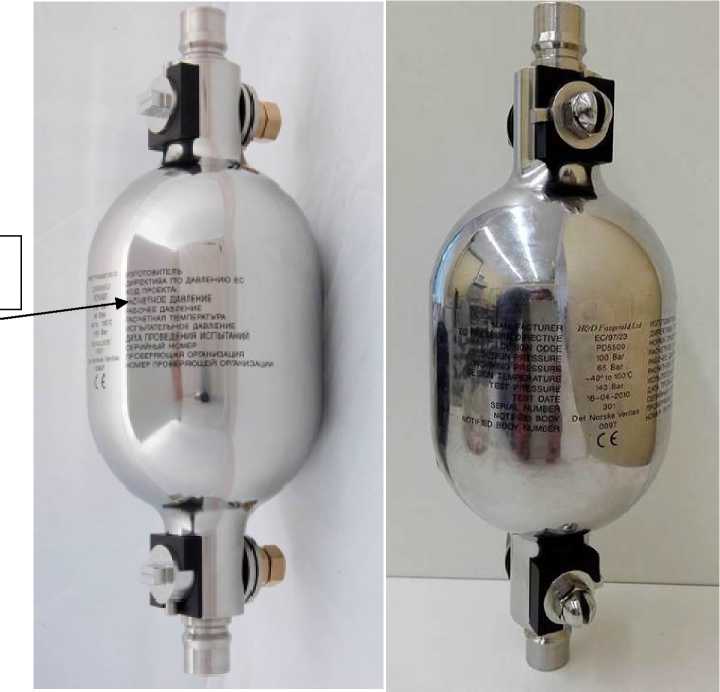

Место нанесения маркировки
Рисунок 1 - Общий вид напорного Рисунок 2 - Общий вид напорного
пикнометра с прямоугольными головками пикнометра с полукруглыми головками запорных кранов запорных кранов
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный внутренний объем пикнометра, см3 |
1050±100 |
|
Пределы допускаемой абсолютной погрешности измерений внутреннего объема пикнометра, см3 |
±0,025 |
|
Коэффициент изменения внутреннего объема пикнометра под воздействием температуры жидкости, отличной от 25 °С, см3/°С, не более |
0,1 |
|
Коэффициент изменения внутреннего объема пикнометра под воздействием избыточного давления жидкости, см3/МПа, не более |
0,1 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Материал корпуса пикнометра |
Нержавеющая сталь |
|
Наименьший диаметр проходного сечения кранов пикнометра, мм |
12 |
|
Условия эксплуатации: | |
|
- исследуемые жидкости |
Жидкости углеводородного состава не агрессивные к материалам корпуса пикнометра и уплотнений запорных кранов |
|
- рабочее давление жидкости, МПа, не более а) стандартное исполнение б) специальное исполнение |
6,5 9,0 |
|
- температура жидкости, °С а) стандартное исполнение б) специальное исполнение* |
от 1 до 50 от 1 до 90 |
|
- температура окружающей среды при отборе пробы жидкости в пикнометры, °С |
от -25 до +50 |
|
-относительная влажность окружающей среды при отборе пробы жидкости в пикнометры, % |
до 100 |
|
Масса пустого пикнометра, кг, не более |
4,7 |
|
Габаритные размеры пикнометра, мм, не более - диаметр - высота |
122 325 |
|
Срок службы пикнометра, лет, не менее |
10 |
|
* Специальное исполнение пикнометра отличается от стандартного исполнения применяемым материалом уплотнений запорных кранов. | |
Знак утверждения типа
наносится в центральной части титульного листа руководства по эксплуатации установки типографским способом.
Комплектность
Таблица 3 - Комплектность пикнометров напорных
|
Наименование |
Обозначение |
Количество |
|
Пикнометр напорный |
- |
1 шт. |
|
Комплект запасных частей |
- |
1 шт. |
|
Руководство по эксплуатации |
Пикнометры напорные. Руководство по эксплуатации |
1 экз. |
|
Методика поверки |
МП 2302-0141-2021 |
1 экз. |
Сведения о методах измерений
приведены в Руководстве по эксплуатации «Пикнометры напорные. Руководство по эксплуатации», разделы 6,7.
Нормативные документы
Государственная поверочная схема для средств измерений плотности, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 01.11.2019 № 2603
Техническая документация компаний «H&D Fitzgerald Limited», Великобритания
