Счетчики электрической энергии однофазные статические РиМ 289.21, РиМ 289.22, РиМ 289.23, РиМ 289.24

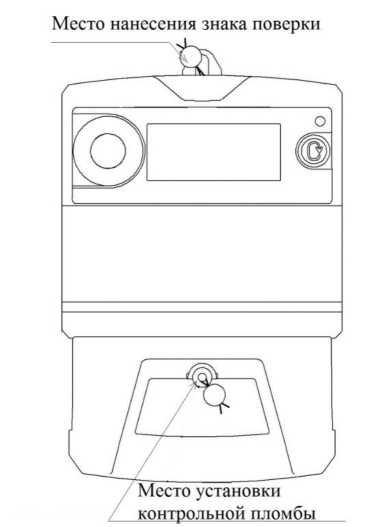

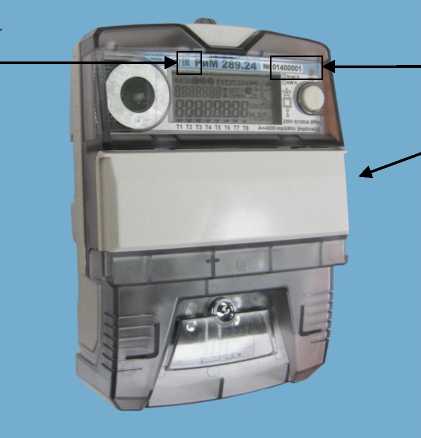

Номер версии (идентификационный номер)

ПО

Идентификационное наименование ПО

Цифровой идентификатор ПО (MD5)

Модификация счетчиков

с v 1.00 по v 3.99

РМ2892Х ВНКЛ.411152.114 ПО

РиМ 289.21

РМ2892Х ВНКЛ.411152.114-01 ПО

РиМ 289.22

РМ2892Х ВНКЛ.411152.114-02 ПО

РиМ 289.23

РМ2892Х ВНКЛ.411152.114-03 ПО

РиМ 289.24

с v 4.00 и выше

РМ28921 ВНКЛ.411152.114 ПО

Е1 44 89 4F 70 DB АА 03 2D 19 DO D2

F2 19 9D 1С

РиМ 289.21, РиМ 289.23

РМ28922 ВНКЛ.411152.114-01 ПО

00 0Е 81 3D 74 ВС

АВ D7 05 BF 38 СЗ 89

El CF Е2

РиМ 289.22, РиМ 289.24

с v 51.00 и выше

РМ28922 ВНКЛ.411152.114-01 ПО

Е7 56 1D АО DC F3 АО Е7 А7 7Е 31 85 BF АЕ 80 77

РиМ 289.24-01

Наименование характеристики

Модификация счетчиков

РиМ   РиМ   РиМ   РиМ   РиМ

289.21   289.22   289.23 289.24 289.24-01

Значение

Класс точности:

при измерении активной энергии

при измерении реактивной энергии

1 2

Пределы допускаемой основной погрешности, вызываемой изменением тока, при измерении активной энергии 1)1 2), % 0,051б < I < 0,101б, cos ф =1,00 0,101б < I < 1макс, cos ф = 1,00 0,101б < I < 0,201б, cos ф =0,50 инд 0,101б < I < 0,201б, cos ф = 0,80 емк 0,201б < I < 1макс, cos ф =0,50 инд 0,201б < I < 1макс, cos ф = 0,80 емк

±1,5 ±1,0 ±1,5 ±1,5 ±1,0 ±1,0

Наименование характеристики

Модификация счетчиков

РиМ 289.21

РиМ 289.22

РиМ 289.23

РиМ 289.24

РиМ 289.24-01

Значение

Пределы допускаемой основной погрешности, вызываемой изменением тока, при измерении реактивной энергии 1)1 2), % 0,051б < I < 0,101б, sin ф = 1,00 0,101б < I < 1макс, sin ф = 1,00 0,101б < I <0,201б, sin ф=0,50 (инд, емк) 0,201б < I < 1макс, sin ф = 0,50 (инд, емк) 0,201б < I < 1макс, sin ф = 0,25 (инд, емк)

±2,5 ±2,0 ±2,5 ±2,0 ±2,5

Пределы допускаемой основной погрешности, вызываемой изменением тока, при измерении активной мощности 1)1 2)

соответствуют классу точности при измерении активной энергии

Пределы допускаемой основной погрешности, вызываемой изменением тока, при измерении реактивной мощности 1)1 2)

соответствуют классу точности при измерении реактивной энергии

Пределы погрешности при измерении средней активной мощности на программируемом интервале Ринт, максимальной средней активной мощности на программируемом интервале Ринт макс, максимальной средней активной мощности на расчетный день и час Ррдч

соответствует классу точности при измерении активной энергии

Пределы допускаемой относительной погрешности при измерении полной мощности 1), %

±3,0

Пределы допускаемой относительной погрешности при измерении коэффициента мощности cos ф 1), %

±4,0

Пределы допускаемой относительной погрешности при измерении коэффициента реактивной мощности tg ф, %, в диапазоне 0,21б < I < 1,0I6

1,01б < I< 1макс

±2,5

±2,0

Пределы допускаемой относительной погрешности при измерении среднеквадратического значения тока фазного провода 61ф, %, в диапазоне 0,11б < I < 1макс

±0,5

Пределы допускаемой относительной погрешности при измерении среднеквадратического значения тока нулевого провода 6In, %, в диапазоне 0,11б < I < 1макс

-

±0,5

Пределы допускаемой относительной погрешности при измерении среднеквадратического значения фазного напряжения, %, в диапазоне от 140 до 280 В

±0,5

Наименование характеристики

Модификация счетчиков

РиМ 289.21

РиМ 289.22

РиМ 289.23

РиМ 289.24

РиМ 289.24-01

Значение

Пределы дополнительной погрешности при измерении активной энергии, вызываемой изменением напряжения в установленном рабочем диапазоне 1)1 2)' 4),% от 195 до 253 В, cos ф = 1,00 от 195 до 253 В, cos ф = 0,50 инд

±0,7 ±1,0

Пределы дополнительной погрешности при измерении реактивной энергии, вызываемой изменением напряжения в установленном рабочем диапазоне 1)1 2) 5),% от 195 до 253 В, sin ф =1,00 от 195 до 253 В, sin ф = 0,50 инд

±1,0

±1,5

Пределы дополнительной погрешности при измерении активной мощности, вызываемой изменением напряжения в установленном рабочем диапазоне 1)1 2) 4) от 195 до 253 В, cos ф = 1,00 от 195 до 253 В, cos ф = 0,50 инд

соответствует классу точности при измерении активной энергии

Пределы дополнительной погрешности при измерении реактивной мощности, вызываемой изменением напряжения в установленном рабочем диапазоне 1)1 2)' 5) от 195 до 253 В, sin ф =1,00 от 195 до 253 В, sin ф = 0,50 инд

соответствует классу точности при измерении реактивной энергии

Пределы дополнительной погрешности при измерении активной энергии, вызываемой изменением напряжения в расширенном рабочем диапазоне 1)1 2)' 4), % от 140 до 280 В, cos ф = 1,00 от 140 до 280 В, cos ф = 0,50 инд

±0,7

±1,0

Пределы дополнительной погрешности при измерении реактивной энергии, вызываемой изменением напряжения в расширенном рабочем диапазоне 1)1 2)' 5), % от 140 до 280 В, sin ф =1,00 от 140 до 280 В, sin ф = 0,50 инд

±1,0

±1,5

Пределы дополнительной погрешности при измерении активной мощности, вызываемой изменением напряжения в расширенном рабочем диапазоне 1)1 2)' 4) от 140 до 280 В, cos ф = 1,00 от 140 до 280 В, cos ф = 0,50 инд

соответствует классу точности при измерении активной энергии

Пределы дополнительной погрешности при

соответствует классу точности при измерении

Наименование характеристики

Модификация счетчиков

РиМ 289.21

РиМ 289.22

РиМ 289.23

РиМ 289.24

РиМ 289.24-01

Значение

измерении реактивной мощности, вызываемой изменением напряжения в расширенном рабочем диапазоне 1)1 2)' 5)

от 140 до 280 В, sin ф =1,00

от 140 до 280 В, sin ф = 0,50 инд

реактивной энергии

Пределы допускаемой относительной погрешности при измерении установившегося отклонения напряжения основной частоты 6Uy, % 3), в диапазоне ^н+50 , В н                    н 30

±0,5

Пределы допускаемой абсолютной погрешности при измерении частоты сети, Гц

±0,030

Пределы допускаемой абсолютной погрешности при измерении отрицательного 5U<-) и положительного 5Ц+) отклонения напряжения, % в диапазоне значений от - 30 до 20 %

±0,5

Пределы допускаемой абсолютной погрешности при измерении отклонения частоты сети Af, Гц 3), в диапазоне значений от 42,5 до 57,5 Гц

±0,030

Пределы допускаемой абсолютной погрешности при измерении температуры внутри корпуса счетчика, °С, в диапазоне температур от - 45 до +85°С

±5

Средний температурный коэффициент при измерении активной энергии 2)’ 4), %/К cos ф = 1,00 cos ф = 0,50 инд cos ф =0,80 емк

±0,05 ±0,07 ±0,07

Средний температурный коэффициент при измерении реактивной энергии 2)’ 5), %/К sin ф = 1,00 sin ф = 0,50 инд sin ф = 0,50 емк sin ф = 0,25 инд sin ф = 0,25 емк

±0,10 ±0,15 ±0,15 ±0,15 ±0,15

Средний температурный коэффициент при измерении активной мощности 2) 4), %/К cos ф = 1,00 cos ф = 0,50 инд cos ф =0,80 емк

соответствует классу точности при измерении активной энергии

Средний температурный коэффициент при измерении реактивной мощности 2) 5), %/К sin ф = 1,00 sin ф = 0,50 инд

соответствует классу точности при измерении реактивной энергии

Наименование характеристики

Модификация счетчиков

РиМ   РиМ   РиМ   РиМ   РиМ

289.21   289.22   289.23   289.24 289.24-01

Значение

sin ф = 0,50 емк sin ф = 0,25 инд sin ф = 0,25 емк

Пределы допускаемой относительной погрешности при измерении удельной энергии потерь в цепи тока г), %, в диапазоне 0,11б < I < 0,21б 0,21б < I< 1макс

±1,5 ±1,0

Суточный ход (точность хода ЧРВ) при нормальных условиях, с/сут, не более

±0,5

Стартовый ток:

при измерении активной энергии, мА

при измерении реактивной энергии, мА

20

25

Постоянная счетчика, имп./(кВт^ч) [имп./(квар^ч)]

4000

Время начального запуска, с, не более

5

Нормальные условия измерений: -температура окружающей среды, °С -относительная влажность, % -атмосферное давление, кПа

от 21 до 25

от 30 до 80 от 70 до 106,7

11 Режим учета активной и реактивной энергии, удельной энергии потерь в цепях тока, активной, реактивной и полной мощности счетчиков настраивается программно на автоматический переход на учет по нулевому проводу, в случае превышения тока в нулевом проводе над током в фазном проводе;

2) счетчики выполняют измерение энергии и мощности: активной импортируемой (I и IV квадрант) и экспортируемой (II и III квадрант); реактивной импортируемой (I и II квадрант) и экспортируемой (III и IV квадрант). Расположение квадрантов согласно геометрическому представлению С.1 ГОСТ 31819.23;

3) усреднение согласно с требованиями класса S по ГОСТ 30804.4.30;

4) согласно п. 8.2 ГОСТ 31819.21;

5) согласно п. 8.2 ГОСТ 31819.23;

Примечание - Дополнительные погрешности, вызываемые изменением влияющих величин по отношению к нормальным условиям, приведенным в 8.2 ГОСТ 31819.21 и 8.2 ГОСТ 31819.23, не превышают пределов дополнительных погрешностей для счетчиков соответствующего класса точности в соответствии с таблицей 8 ГОСТ 31819.21 и таблицей 8 ГОСТ 31819.23.

Наименование характеристики

Модификация счетчиков

РиМ 289.21

РиМ РиМ РиМ 289.22 289.23 289.24

РиМ 289.24-01

Значение

Базовый ток, А

5

Максимальный ток, А

100

80

Номинальное напряжение, В

230

Номинальная частота, Гц

50

Установленный диапазон напряжений, В

от 195 до 253

Наименование характеристики

Модификация счетчиков

РиМ 289.21

РиМ 289.22

РиМ 289.23

РиМ 289.24

РиМ 289.24-01

Значение

Расширенный диапазон напряжений, В

от 140 до 280

Предельный диапазон напряжений, В

от 0 до 400

Полная потребляемая мощность в цепи тока, В'А

0,1

Полная потребляемая мощность в цепи напряжения, ВА

4

Активная потребляемая мощность в цепи напряжения, Вт

1,5

Срок энергетической автономности хода ЧРВ - без резервного элемента питания ЧРВ, ч, не менее

- с резервным элементом питания ЧРВ, лет, не менее

60

16

Количество тарифов

8

Наличие УКН

нет

есть

нет

есть

есть

Возможность замены резервного элемента питания ЧРВ без нарушения знака поверки

есть

Измерение тока в нулевом проводе

нет

есть

Время сохранения данных, лет, не менее

40

Габаритные размеры, мм, не более: - высота

- ширина

- длина

230

135

100

Масса, кг, не более

1,5

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность, %, при +35 (+25) °С

- атмосферное давление, кПа

от -45 до +70

95 (100) от 70 до 106,7

Средняя наработка на отказ, ч, не менее

220 000

Средний срок службы Тсл, лет, не менее

30

Условия эксплуатации счетчиков

У2** по ГОСТ 15150-69

Измеряемая величина

Основная единица

Цена единицы старшего/младшего разряда2)

Активная энергия

кВтч

105 / 10-2

Реактивная энергия

квар^ч

105 / 10-2

Активная мощность

кВт

102 / 10-4

Реактивная мощность

квар

102 / 10-4

Полная мощность

кВА

102 / 10-4

Ток, среднеквадратическое (действующее) значение

А

102 / 10-3

Напряжение, среднеквадратическое (действующее) значение

В

102 / 10-2

Частота сети

Гц

101 / 10-3

Удельная энергия потерь в цепи тока |(

кА2 •ч

105 / 10-2

Коэффициент реактивной мощности цепи tg ф |(

безразм.

103 / 10-3

Измеряемая величина

Основная единица

Цена единицы старшего/младшего разряда2)

Коэффициент мощности cos ф

безразм.

1О0 / 10-3

Температура внутри корпуса счетчика

°С

101 / 10-2

1) На дисплей счетчиков не выводится.

2) При выводе на дисплей счетчиков и по всем интерфейсам.

Наименование

Обозначение

Количество

Счетчик электрической энергии однофазный статический РиМ 289.21 (РиМ 289.22, РиМ 289.23, РиМ 289.24, РиМ 289.24-01) в упаковке

Счетчик электрической энергии однофазный статический РиМ 289.21 (РиМ 289.22, РиМ 289.23, РиМ 289.24, РиМ 289.24-01)

1 шт.

Паспорт

ВНКЛ.411152.114 ПС

ВНКЛ.411152.155 ПС

1 экз.

Коммуникатор 2)

-

-

Руководство по эксплуатации 3)

ВНКЛ.411152.114 РЭ

ВНКЛ.411152.155 РЭ

-

Терминал мобильный РиМ 099.01 г)

ВНКЛ.426487.030

-

Сервисное ПО 2) 3) 4)

-

-

1)1 Поставляется по отдельному заказу для организаций, производящих ремонт, эксплуатацию, поверку и монтаж счетчиков.

2) Счетчики по требованию заказчика могут комплектоваться встроеным коммуникатором.

3) Поставляется по отдельному запросу в электронном виде.

4) Сервисное ПО представляет собой ПО, предназначенное для конфигурирования счетчика, а также для считывания с него информации.
