Анализаторы контактного угла оптические ОСА
| Номер в ГРСИ РФ: | 74462-19 |
|---|---|
| Производитель / заявитель: | Фирма "DataPhysics Instruments GmbH", Германия |
Анализаторы контактного угла оптические ОСА (далее - анализаторы) предназначены для измерений контактного угла.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74462-19 |
| Наименование | Анализаторы контактного угла оптические |
| Модель | ОСА |
| Страна-производитель | ГЕРМАНИЯ |
| Срок свидетельства (Или заводской номер) | 25.03.2024 |
Производитель / Заявитель
Фирма "DataPhysics Instruments GmbH", Германия
ГЕРМАНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 20 |
| Найдено поверителей | 5 |
| Успешных поверок (СИ пригодно) | 20 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 12.05.2024 |
Поверители
Скачать
| 74462-19: Описание типа СИ | Скачать | 153.8 КБ | |
| 74462-19: Методика поверки МП 97-251-2018 | Скачать | 3.4 MБ |
Описание типа
Назначение
Анализаторы контактного угла оптические ОСА (далее - анализаторы) предназначены для измерений контактного угла.
Описание
Принцип действия анализаторов основан на фиксации изображения капли определенной жидкости, нанесенной на твердую поверхность исследуемого образца, и графическом методе измерения контактного угла. В научно-технической литературе: контактный угол - это угол смачивания или краевой угол смачивания между поверхностями жидкость-газ и твердое тело -жидкость.
Анализатор состоит из предметного столика для приведения образца в заданное положение, светосильного измерительного объектива с 6-и кратным увеличением, бесступенчатым внутренним фокусом и регулируемым углом наблюдения, видеоизмерительной системы с USB-камерой, безгистерезисного освещения с постоянно регулируемой интенсивностью и системы прямой дозировки жидкости для использования одно- и многоразовых шприцов и капилляров в комбинации с электронным дозирующим модулем.
Анализаторы выпускаются следующих модификаций: ОСА 15ЕС, ОСА 15LJ, OCA 25, ОСА 25L, OCA 25LHT, ОСА 50, ОСА 200, которые отличаются функциональностью, степенью автоматизации и предназначены для измерений образцов различной природы и размера. Анализаторы выдают показания поверхностной энергии и поверхностного натяжения жидкостей и других параметров в зависимости от модификации.
Общий вид анализаторов, обозначение места нанесения знака поверки представлены на рисунках 1 - 3.
Место нанесения знака поверки
Рисунок 1 - Общий вид анализаторов контактного угла оптических ОСА (модификации: ОСА 15ЕС, ОСА 25L, OCA 25)
Место нанесения знака поверки
Место нанесения знака поверки

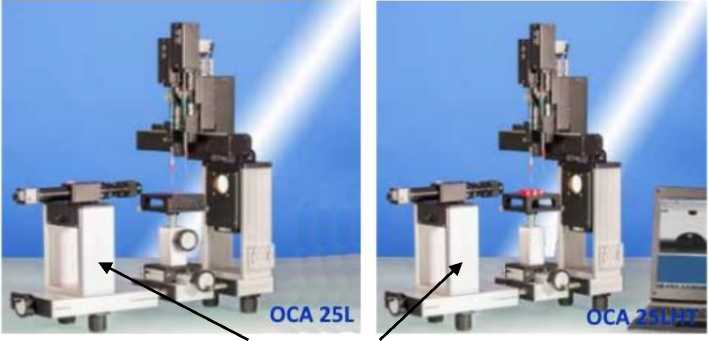

Рисунок 2 - Общий вид анализаторов контактного угла оптических ОСА (модификации: OCA 25L, OCA 25LHT, OCA 50, OCA 200)
Пломбирование анализаторов не предусмотрено.
Программное обеспечение
Анализаторы оснащены внешним программным обеспечением SCA2O Software for OCA and PCA (далее - ПО), которое представляет собой модульную систему для обработки и анализа изображений. ПО позволяет производить захват изображения и управлять анализатором, обрабатывать изображения, проводить анализ и документирование.
Уровень защиты программного обеспечения анализаторов от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SCA20 Software for OCA and PCA |
|
Номер версии (идентификационный номер) ПО |
не ниже 5.00.10 |
|
Алгоритм вычисления цифрового идентификатора ПО |
md5 |
|
Цифровой идентификатор ПО |
4525EFE2 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||||
|
Модификация |
ОСА 15ЕС |
ОСА 15LJ |
OCA 25 |
ОСА 25L |
OCA 25LHT |
OCA 50 |
OCA 200 |
|
Диапазон измерений контактного угла, ° |
от 0 до 180 | ||||||
|
Пределы допускаемой абсолютной погрешности измерений контактного угла, ° |
±0,3 | ||||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||||||
|
Модификация |
ОСА 15ЕС |
ОСА 15LJ |
OCA 25 |
ОСА 25L |
OCA 25LHT |
OCA 50 |
OCA 200 |
|
Г абаритные размеры, мм, не более: - ширина - глубина - высота |
550 160 365 |
550 160 365 |
660 230 365 |
752 285 365 |
974 230 410 |
680 310 370 |
680 310 370 |
|
Масса, кг, не более |
14 |
14 |
16 |
18 |
19 |
22 |
22 |
|
Оптика |
6-кратный объектив с зумом (0,7 - 4,5-кратное увеличение) со встроенным фокусом ±6 мм | ||||||
|
Разрешение, ° |
0,1 | ||||||
|
Параметры электрического питания: - напряжение питания, В - частота, Гц |
от 100 до 240 от 50 до 60 | ||||||
|
Мощность, Вт |
70 | ||||||
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре +20 °С, %, не более - атмосферное давление, кПа |
от +5 до +35 80 от 84 до 107 | ||||||
Знак утверждения типа
наносится на лицевую панель анализатора методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерения
|
Наименование |
Обозначение |
Количество |
|
Анализатор контактного угла оптический |
ОСА 15ЕС, ОСА 15LJ, OCA 25, ОСА 25L, OCA 25LHT, ОСА 50, ОСА 200 |
1 шт. |
|
Комплект для дозирования |
- |
опция |
|
Наклонное устройство |
для модификаций ОСА 15LJ, OCA 25, ОСА 25L, OCA 25LHT, ОСА 50, ОСА 200 |
опция |
|
Набор инструментов |
- |
1 шт. |
|
Внешний блок питания |
- |
1 шт. |
|
Комплект кабелей |
- |
1 шт. |
|
Комплект поверочных образцов оптического контактного угла |
- |
1 шт. |
|
Программное обеспечение |
SCA20 Software for OCA and PCA |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП 97-251-2018 |
1 экз. |
Поверка
осуществляется по документу МП 97-251-2018 «ГСИ. Анализаторы контактного угла оптические ОСА. Методика поверки», утвержденному ФГУП «УНИИМ» 16 ноября 2018 г.
Основные средства поверки:
- рабочий эталон единицы длины 3-го разряда по ГОСТ Р 8.763-2011 (микроскоп инструментальный, диапазон измерений от 0 до 150 мм, пределы допускаемой абсолютной погрешности измерений ±3 мкм), рег. № 3.1.ZZC.0072.2012.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на лицевую часть анализатора, как показано на рисунках 1, 2.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Техническая документация изготовителя фирмы DataPhysics Instruments GmbH, Германия
