Установки поверочные ВПУ-Энерго ТС

Установки поверочные ВПУ-Энерго ТС предназначены для измерений, воспроизведения, хранения и передачи единиц массового и объемного расходов, массы и объема жидкости в потоке, температуры, давления, тепловой мощности (тепловой энергии).

Скачать

74543-19: Описание типа СИ Скачать 950.2 КБ
74543-19: Методика поверки Скачать 8.4 MБ

Информация по Госреестру

Основные данные
Номер по Госреестру 74543-19
Наименование Установки поверочные
Модель ВПУ-Энерго ТС
Межповерочный интервал / Периодичность поверки 1 год
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 26.03.2024
Производитель / Заявитель

ООО "РКС-Энерго", г.С.-Петербург

РОССИЯ


Назначение

Установки поверочные ВПУ-Энерго ТС предназначены для измерений, воспроизведения, хранения и передачи единиц массового и объемного расходов, массы и объема жидкости в потоке, температуры, давления, тепловой мощности (тепловой энергии).

Описание

Принцип действия установок поверочных ВПУ-Энерго ТС основан на воспроизведении массового (объемного) расхода, массы (объема) протекающей жидкости, температуры (разницы температур) и давления и измерении расхода и количества протекающей жидкости, температуры (разницы температур), давления средствами измерений и расчета на основании измеренных значений тепловой мощности (тепловой энергии).

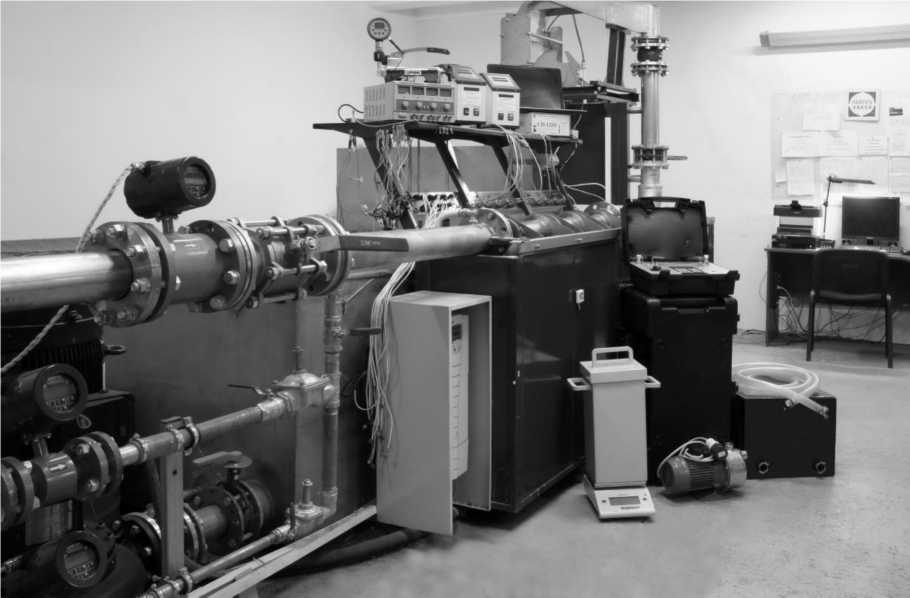

Установки поверочные ВПУ-Энерго ТС состоят из средств измерений массового и/или объемного расходов, массы и/или объема протекающей жидкости, средств измерений температуры и давления измеряемой среды, накопительного резервуара с системой (опционально) подогрева и/или охлаждения и поддержания заданной температуры. По отдельному заказу установки поверочные ВПУ-Энерго ТС могут быть укомплектованы калибраторами температуры для имитации температуры и разницы температур измеряемой среды, а также помпами (компрессорами) со средством измерения давления. При мобильном применении на удаленных объектах, предусмотрена возможность подачи измеряемой среды от автономных блоков хранения и подачи измеряемой среды. Установки поверочные ВПУ-Энерго ТС могут устанавливаться и эксплуатироваться на транспортных средствах.

В качестве средств измерений в составе установок поверочных ВПУ-Энерго ТС применяются весоизмерительные устройства на базе весов и/или датчиков весоизмерительных фирмы «Mettler-Toledo (Albstadt) GmbH», фирмы "Mettler-Toledo (ChangZhou) Measurement Technology Ltd.", фирмы «Sartorius Mechatronics T&H GmbH», фирмы «Hottinger Baldwin Messtechnik GmbH» (HBM), фирмы «RADWAG Wagi Elektroniczne», фирмы ЗАО «ВИК «Тензо-М»; расходомеры (в том числе расходомеры-счетчики, расходомеры, преобразователи массового и/или объемного расхода) фирмы «KROHNE Altometer B.V.», фирмы «KROHNE Ltd», фирмы «Endress+Hauser Flowtec AG», фирмы «Endress+Hauser Flowtec AG, Division Cernay», фирмы «Siemens S.A.S.», фирмы «Siemens Flow Instruments A/S», фирмы ЗАО «ВЗЛЕТ», фирмы ООО «РКС-Энерго», фирмы «Emerson Process Management Flow BV»/«Emerson SRL»/«Emerson Process Management Flow Technologies Co., Ltd.», фирмы «Micro Motion Inc.»; калибраторы/термостаты температуры фирмы ООО НПП «ЭЛЕМЕР», фирмы «Fluke Corporation, Hart Scientific Division», фирмы «WIKA Alexander Wiegand SE & Co. KG», фирмы ООО «РКС-Энерго», фирмы ООО «ИзТех»; преобразователи давления/ манометры фирмы ООО НПП «ЭЛЕМЕР», фирмы ООО «Г идрогазкомплект», фирмы ООО «РКС-Энерго».

Преобразователь расхода поверяемого средства измерений устанавливается в измерительный участок установки, состоящий из зажимного устройства и запорной арматуры, (при работе в мобильном исполнении, преобразователь расхода может не сниматься с места эксплуатации, а присоединяется вводным трубопроводом (шлангом) к гидравлическому тракту рабочего контура установок). Рабочая жидкость проходит через подводящий трубопровод (шланг), расходомеры установки, измерительный участок установки и далее, в зависимости от метода измерений, рабочая жидкость направляется или через устройство переключения потока на весоизмерительное устройство, или обратно в накопительный резервуар, либо в сток. Преобразователи температуры поверяемого средства измерений помещаются в калибраторы температуры, в которых воспроизводятся требуемые температуры (разница температур). Преобразователи давления поверяемого средства измерений помещаются на помпу (компрессор) создающие необходимое давление в поверяемом средстве измерения давления.

Система управления, сбора и обработки информации управляет работой установки, собирает, обрабатывает и сравнивает полученные показания поверяемых средств измерений и средств измерений установки. В состав системы управления, сбора и обработки информации может входить персональный компьютер (ноутбук и т.п.).

Установки поверочные ВПУ-Энерго ТС выпускаются в нескольких модификациях, отличающихся диапазонов воспроизводимых расходов, классом точности, составом средств измерений. Так же имеют стационарное или мобильное (переносное, транспортируемое) исполнение.

Установки поверочные ВПУ-Энерго ТС маркируются следующим образом:

- хххх

-X

-X

-X

1

2

3

4

5

6

7

1    - вариант исполнения: С - стационарное, М - мобильное;

2    - максимальный воспроизводимый расход, т/ч (м /ч);

3    - количество весоизмерительных устройств в составе установки, при отсутствии указывают «0»

4    - класс точности установки 1, 2 или 3;

5    - тип расходомеров - счетчиков: М - при применении расходомеров-счетчиков массовых, О - при применении расходомеров-счетчиков объемных;

6    - количество калибраторов температуры в составе установки, при отсутствии указывают «0»;

7    - количество помп (компрессоров) в составе установки, при отсутствии указывают «0».

Пломбирование установок поверочных ВПУ-Энерго ТС осуществляется с помощью наклейки или пластической массой в чашку (углубление), установленную на винты крепления лицевой панели установки (мобильное исполнение), проволоки и свинцовой (пластмассовой) пломбы фланцевых соединений расходомеров установки (стационарное исполнение). Средства измерений измеряемой среды, калибраторы температуры, преобразователи давления и манометры, входящие в состав установок поверочных ВПУ-Энерго ТС пломбируются в соответствии с требованиями, изложенными в описании типа на конкретное средство измерений.

нанесения знаков поверки установок поверочных ВПУ-Энерго ТС Программное обеспечение

установок поверочных ВПУ-Энерго ТС автономное.

Функции программного обеспечения: сбор, отображение и регистрирование информации со средств измерения в ходе проведения калибровок и поверок, выполнения математической обработки результатов измерений, хранение и редактирование базы данных с параметрами поверяемых и средств измерений установки, генерация отчётов о результатах проведения калибровок и поверок средств измерений, а также управление устройствами системы измерений, управления и регулирования.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - идентификационные данные программного обеспечения

Исполнение установки

ВПУ-Энерго ТС

Идентификационное наименование ПО

VPU-Energo-TC

Номер версии (идентификационный номер) ПО

11.10.2017

Цифровой идентификатор ПО

-

Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.

В программном обеспечении предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя).

Программное обеспечение не влияет на метрологические характеристики установок поверочных ВПУ-Энерго ТС.

Таблица 2 - Метрологические характеристики

Наименование

Значение

характеристики

Диапазон воспроизводимых расходов, т/ч (м3/ч), при использовании:

-    весоизмерительные устройства

-    расходомеры-счетчики массовые

-    расходомеры-счетчики объемные

Исполнение

С

М

от 0,001 до от 0,001 до 2 от 0,001 до 4

700

000

Ю00

от 0,001 до 15 от 0,001 до 15

Класс точности установки

1

2

3

3

Пределы допускаемой относительной погрешности установок при применении весоизмерительных устройств при измерении массы, объема жидкости в потоке, массового и объемного расхода1, %, (±)

от

0,04

до

0,055

от

0,06

до

0,09

от

0,1

до

0,3

от 0,1 до 0,3

Пределы допускаемой относительной погрешности установок при применении расходомеров-счетчиков массовых при измерении массы, объема, массового и объемного расходов, %, (±)

от 0,065 до 0,12

Пределы допускаемой относительной погрешности установок при применении расходомеров-счетчиков объемных при измерении объемного расхода и объема1, %, (±)

от 0,15 до 0,50

от 0,15 до 0,75

Диапазон воспроизведения тепловой мощности, кДж/ч 2

от 40,0 до 12,5-108

от 40,0 до 95-105

Пределы допускаемой относительной погрешности воспроизведения тепловой энергии (теплового потока) 1, %

от 0,2 до 0,7

Диапазон температуры измеряемой среды в режиме имитации при помощи термостатов, °С

от -10 до +200

Абсолютная погрешность задания температуры измеряемой среды в режиме имитации при помощи термостатов1, оС

±(0,02 + 0,0002 |t|)3; ±(0,03 + 0,0003 •jtj)3; ±0,05; ±0,15; ±0,25

Диапазон воспроизводимой разницы температур, °С

от 0 до 180

Пределы допускаемой абсолютной погрешности воспроизведения разницы температур1, °С

±(0,02 + 0,0003 •jtj)3; ±(0,03 + 0,0004 |t|)3; ±0,05; ±0,15; ±0,25

Диапазон измерений и воспроизведения избыточного давления, МПа

от 0 до 16

Пределы допускаемой основной относительной погрешности измерений и воспроизведения избыточного давления1, %

± 0,024; ±0,0254;

± 0,034; ± 0,054; ± 0,1

Пределы дополнительной погрешности измерения абсолютного/избыточного давления при изменении температуры окружающего воздуха на 10 °С, %

0,5 •у5

1    Конкретное значение указывается в формуляре установки ВПУ-Энерго ТС;

2    Количество теплоты определяется произведением тепловой мощности на время;

3    При использовании калибраторов температуры фирм ООО НПП «ЭЛЕМЕР», ООО «Из-Тех»;

4    При использовании преобразователей давления фирм ООО НЛП «ЭЛЕМЕР», ООО «Гидрогазкомплект»;

5    Допускаемая основная погрешности измерения избыточного давления, %.

Наименование

Значение

характеристики

Номинальный диаметр, DN

от 2 до 600

от 2 до 32

Измеряемая среда - вода по СанПиН 2.1.4.1074-2001 с параметрами:

»-» о/"ч

-    температура измеряемой среды, С

-    давление измеряемой среды, МПа

от + 10 до +90 от 0,1 до 1,0

Параметры электрического питания: Напряжение питания, В

-    переменного тока Частота, Гц

-    постоянного тока

380 ± 38;220 ±22 50 ±1 от 3 до 24

Условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность окружающего воздуха, %

-    атмосферное давление, кПа

от +10 до +40 от 30 до 80 от 66 до 107

Средняя наработка на отказ, ч, не менее

20000

Средний срок службы установки, лет, не менее

15

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на лицевой части панели управления и по центру титульного листа руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Установка поверочная ВПУ-Энерго ТС

-

1 шт.

Руководство по эксплуатации

РКЦП.407300.011 РЭ

1 экз.

Формуляр

РКЦП.407300.011 ФО

1 экз.

Методика поверки

МП 0729-1-2018

1 экз.

Поверка

осуществляется по документу МП 0729-1-2018 «Инструкция. ГСИ. Установки поверочные ВПУ-Энерго ТС. Методика поверки», утвержденному ФГУП «ВНИИР» (согласованному ФГУП «ВНИИМ им. Д.И. Менделеева) 06.12.2018 г.

Основные средства поверки:

-    Г осударственный первичный специальный эталон единиц массы и объема жидкости в потоке, массового и объемного расходов жидкости ГЭТ 63-2017 (для установок, класса точности 1, 2 или 3);

-    вторичный эталон в соответствии с частью 1 государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Росстандарта от 07.02.2018 № 256 (для установок, класса точности 2 или 3);

-    рабочий эталон 1-го разряда в соответствии с частью 1 государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Росстандарта от 07.02.2018 № 256 (для установок класса 3).

Знак поверки наносится на свидетельство о поверке, а также в виде наклейки или на пластическую массу в чашку (углубление), установленную на винты крепления лицевой панели установки (мобильное исполнение), и свинцовую (пластмассовую) пломбу фланцевых соединений расходомеров установки (стационарное исполнение).

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа

РКЦП.407300.011ТУ (ТУ 26.51.52-011-38136191-17) Установки поверочные ВПУ-Энерго ТС. Технические условия
