Комплекс автоматизированный измерительно-вычислительный СИДИАНТ-0909-0140 КДЗ
| Номер в ГРСИ РФ: | 74556-19 |
|---|---|
| Производитель / заявитель: | ООО "СиДиАйПи-ДжиЭс ПресиТех", г.Москва |
Комплекс автоматизированный измерительно-вычислительный СИДИАНТ-0909-0140 КДЗ (далее - комплекс) предназначен для измерений радиотехнических характеристик антенн.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74556-19 |
| Наименование | Комплекс автоматизированный измерительно-вычислительный |
| Модель | СИДИАНТ-0909-0140 КДЗ |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | зав.№ СИДИАНТ.0909140.001 |
Производитель / Заявитель
ООО "СиДиАйПи-ДжиЭс ПресиТех", г.Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 1 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 74556-19: Описание типа СИ | Скачать | 455.2 КБ | |
| 74556-19: Методика поверки | Скачать | 5.4 MБ |
Описание типа
Назначение
Комплекс автоматизированный измерительно-вычислительный СИДИАНТ-0909-0140 КДЗ (далее - комплекс) предназначен для измерений радиотехнических характеристик антенн.
Описание
Принцип действия комплекса основан на измерении зависимостей коэффициента передачи от частоты и углов ориентации испытываемой антенны. Радиоколлиматор в ограниченной зоне обеспечивает условия распространения электромагнитного поля, соответствующие расположению испытываемой антенны в «дальней зоне» излучения. Зеркало радиоколлиматора представляет собой вырезку параболоида, которая, совместно с установленным в её фокусе облучателем радиоколлиматора, создаёт в рабочей зоне электромагнитное поле с равномерными амплитудным и фазовым распределениями. Рабочая зона представляет собой цилиндр, образующая которого перпендикулярна плоскости фазового фронта электромагнитного поля радиоколлиматора. Испытываемая антенна устанавливается в рабочей зоне на опорно-поворотное устройство (ОПУ) и подключается к измерительному порту векторного анализатора цепей, другой порт которого подключён к входу облучателя радиоколлиматора. Радиоколлиматор, являющийся электродинамически взаимной системой, обеспечивает измерения радиотехнических характеристик остронаправленных антенн в режимах излучения и приёма.
В качестве эталонных антенн используются измерительные антенны с нормированными значениями коэффициентов усиления (КУ).
Комплекс автоматизированный измерительно-вычислительный
СИДИАНТ-0909-0140 КДЗ состоит из следующих элементов:
- безэховой экранированной камеры (БЭК) Frankonia, предназначенной для поглощения электромагнитных волн и радиоэкранирования внутреннего пространства;
- радиоколлиматора ASY-CR-09-09, предназначенного для создания равномерного амплитудного и фазового распределений электромагнитного поля в рабочей зоне комплекса;
- ОПУ PS-AZ-SL-EL-PL-60;
- контроллера управления ОПУ RL-CTRL-PS-5;
- комплекта излучателей серии ASY-CWG-S, предназначенных для облучения зеркала радиоколлиматора;
- комплекта рупорных антенн серии ASY-SGH диапазона частот 1,1 - 40 ГГц;
- слайдера антенны-облучателя ASY-RL-MM;
- рабочей станции (ПЭВМ) для управления комплексом и обработки результатов измерений;
- векторного анализатора цепей N5234A с опцией 401, являющегося источником и приёмником СВЧ сигнала, предназначенного для измерений модуля и фазы коэффициента передачи;
- малошумящих усилителей «СИДИАмп», используемых для компенсации потерь мощности в радиочастотном тракте;
- комплекта радиопоглощающего материала;
- комплекта кабелей и аксессуаров;
- комплекта измерительных кабелей и аксессуаров;
- источника бесперебойного питания;
- приборной стойки.
Общий вид составных частей комплекса приведен на рисунках 1 - 7.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака утверждения типа представлены на рисунках 5-6.
Рисунок 1 - Общий вид зеркала радиоколлиматора
Рисунок 2 - Общий вид ОПУ для установки облучателей зеркала радиоколлиматора с установленным излучателем серии ASY-CWG-S

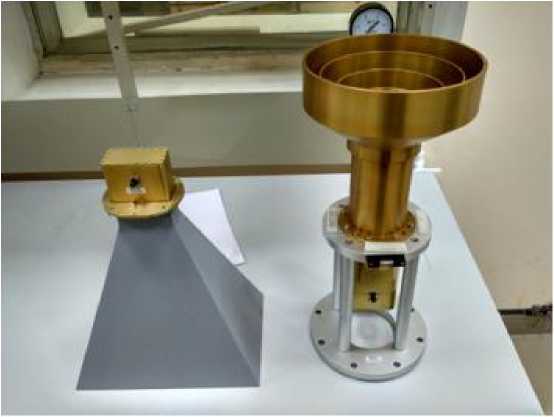

Рисунок 3 - Общий вид рупорной антенны серии ASY-SGH (слева) и излучателя серии ASY-CWG-S (справа)

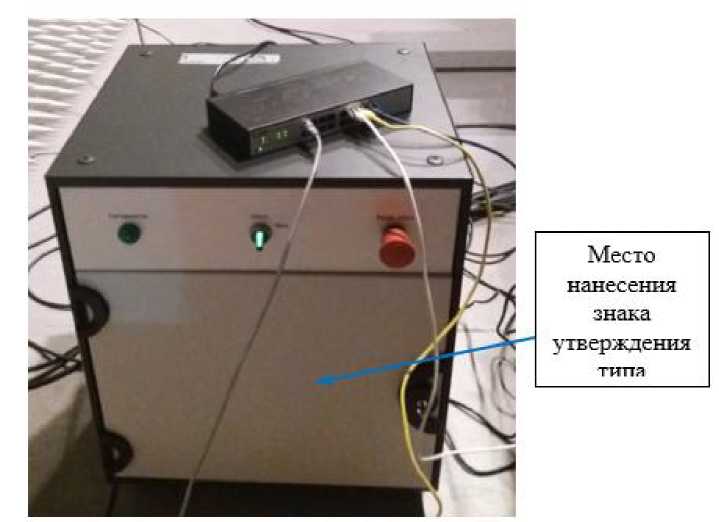

Рисунок 4 - Общий вид контроллера управления RL-CTRL-PS-5
Места пломбировки от несанкционирова нного доступа

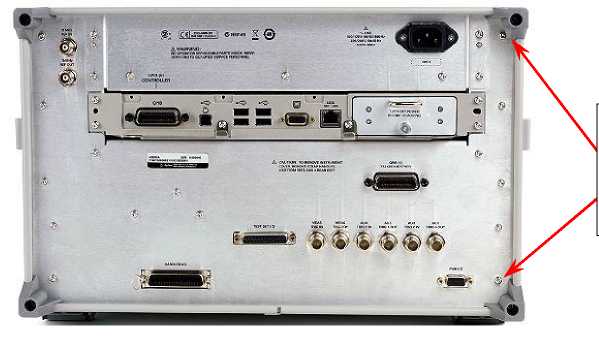

Рисунок 5 - Задняя панель векторного анализатора цепей N5234A
Рисунок 6 - Общий вид рабочей станции (ПЭВМ)
Программное обеспечение
Программное обеспечение (ПО) комплекса осуществляет:
- управление элементами комплекса и процессом измерений;
- обработку результатов измерений и получение значений радиотехнических характеристик исследуемой антенны;
- представление радиотехнических характеристик исследуемой антенны в виде таблиц, графиков и диаграмм;
- хранение результатов измерений и радиотехнических характеристик исследуемой антенны.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ANT-DZ.exe |
|
Номер версии (идентификационный номер) ПО |
1.1 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
DB63F963D382D268A253C7F662B3D16E |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Диапазон рабочих частот, ГГц |
от 1,1 до 40 | ||
|
Неравномерность амплитудного ( ДА ) и фазового ( ДФ ) распределений, относительный уровень кроссполяризационной составляющей электромагнитного поля (К) в рабочей зоне и максимальный размер рабочей зоны, не более | |||
|
Максимальный размер рабочей зоны (диаметр), мм |
900 | ||
|
Частота, ГГц |
ДА, дБ |
ДФ , градус |
К, дБ |
|
1,1 |
1,8 |
7,1 |
-22,3 |
|
1,4 |
1,1 |
11,8 |
-25,3 |
|
1,7 |
0,8 |
6,7 |
-22,6 |
|
1,71 |
1,2 |
7,7 |
-23,9 |
|
2,15 |
1,0 |
10,2 |
-28,1 | |
|
2,6 |
0,9 |
5,7 |
-24,2 | |
|
2,61 |
0,9 |
13,0 |
-28,2 | |
|
3,275 |
1,1 |
9,8 |
-26,1 | |
|
3,95 |
1,0 |
10,8 |
-25,1 | |
|
3,951 |
1,0 |
12,5 |
-26,2 | |
|
4,9 |
0,6 |
7,6 |
-26,8 | |
|
5,85 |
0,6 |
7,4 |
-28,3 | |
|
5,851 |
0,7 |
8,3 |
-29,2 | |
|
7,025 |
0,6 |
6,3 |
-27,0 | |
|
8,2 |
0,5 |
7,2 |
-25,6 | |
|
8,21 |
0,9 |
7,6 |
-25,2 | |
|
10,2 |
1,0 |
6,1 |
-22,3 | |
|
12,4 |
1,2 |
8,9 |
-21,9 | |
|
12,41 |
1,5 |
9,5 |
-23,5 | |
|
15,2 |
0,6 |
6,9 |
-22,5 | |
|
18 |
1,2 |
7,9 |
-24,8 | |
|
18,01 |
0,5 |
4,5 |
-27,9 | |
|
22,25 |
0,5 |
4,3 |
-27,8 | |
|
26,5 |
0,5 |
4,5 |
-25,9 | |
|
26,51 |
0,5 |
35,0 |
-28,8 | |
|
33,25 |
0,4 |
15,1 |
-30,5 | |
|
40 |
0,5 |
27,0 |
-29,5 | |
|
Пределы допускаемой инструментальной погрешности измерений уровней амплитудных (АДН) и фазовых (ФДН) диаграмм направленности (ДН) | ||||
|
Диапазон частот, ГГц |
Уровень ДН, дБ |
Пределы допускаемой инструментальной погрешности измерений уровней АДН, дБ |
Пределы допускаемой инструментальной погрешности измерений уровней ФДН, градус | |
|
от 1,1 до 1,7 включ. |
-5 - 10 - 15 - 20 - 25 - 30 - 35 - 40 - 45 - 50 |
±0,2 ±0,3 ±0,3 ±0,3 ±0,4 ±0,5 ±0,5 ±0,6 ±0,6 ±0,7 |
±1,2 ±1,7 ±1,9 ±2,3 ±2,7 ±3,0 ±3,4 ±3,9 ±4,3 ±5,0 | |
|
св. 1,7 до 2,6 включ. |
-5 - 10 - 15 - 20 - 25 - 30 - 35 - 40 |
±0,3 ±0,4 ±0,4 ±0,4 ±0,5 ±0,6 ±0,6 ±0,7 |
±1,8 ±2,4 ±2,6 ±3,0 ±3,3 ±3,8 ±4,2 ±4,9 | |
|
-45 -50 |
±0,9 ±0,9 |
±5,9 ±6,5 | |
|
-5 |
±0,3 |
±1,9 | |
|
-10 |
±0,3 |
±2,4 | |
|
-15 |
±0,4 |
±2,6 | |
|
-20 |
±0,5 |
±3,1 | |
|
св. 2,6 до 3,9 включ. |
-25 |
±0,5 |
±3,6 |
|
-30 |
±0,6 |
±4,4 | |
|
-35 |
±0,8 |
±5,3 | |
|
-40 |
±1,0 |
±6,8 | |
|
-45 |
±1,3 |
±9,4 | |
|
-50 |
±1,8 |
±13,3 | |
|
-5 |
±0,3 |
±1,9 | |
|
-10 |
±0,4 |
±2,6 | |
|
-15 |
±0,4 |
±2,8 | |
|
-20 |
±0,5 |
±3,3 | |
|
св. 3,9 до 5,8 включ. |
-25 |
±0,6 |
±3,9 |
|
-30 |
±0,7 |
±4,6 | |
|
-35 |
±0,8 |
±5,8 | |
|
-40 |
±1,0 |
±7,0 | |
|
-45 |
±1,3 |
±9,3 | |
|
-50 |
±1,8 |
±12,6 | |
|
-5 |
±0,3 |
±2,0 | |
|
-10 |
±0,4 |
±2,5 | |
|
-15 |
±0,4 |
±2,9 | |
|
-20 |
±0,5 |
±3,3 | |
|
св. 5,8 до 8,2 включ. |
-25 |
±0,6 |
±3,8 |
|
-30 |
±0,6 |
±4,4 | |
|
-35 |
±0,7 |
±5,0 | |
|
-40 |
±0,9 |
±5,9 | |
|
-45 |
±1,1 |
±7,4 | |
|
-50 |
±1,3 |
±9,0 | |
|
-5 |
±0,3 |
±1,9 | |
|
-10 |
±0,4 |
±2,7 | |
|
-15 |
±0,4 |
±2,9 | |
|
-20 |
±0,5 |
±3,4 | |
|
св. 8,2 до 12,4 включ. |
-25 |
±0,5 |
±3,7 |
|
-30 | |||
|
±0,6 |
±4,4 | ||
|
-35 |
±0,7 |
±4,7 | |
|
-40 |
±0,8 |
±5,6 | |
|
-45 |
±0,9 |
±6,2 | |
|
-50 |
±1,0 |
±7,3 | |
|
-5 |
±0,3 |
±2,0 | |
|
-10 |
±0,4 |
±2,7 | |
|
-15 |
±0,4 |
±2,9 | |
|
св. 12,4 до 18 включ. |
-20 |
±0,5 |
±3,5 |
|
-25 | |||
|
±0,6 |
±3,8 | ||
|
-30 |
±0,7 |
±4,6 | |
|
-35 |
±0,7 |
±5,0 | |
|
-40 |
±0,9 |
±6,1 |
|
-45 -50 |
±1,0 ±1,3 |
±7,2 ±9,5 | ||
|
-5 |
±0,3 |
±2,0 | ||
|
-10 |
±0,4 |
±2,6 | ||
|
-15 |
±0,4 |
±3,0 | ||
|
-20 |
±0,5 |
±3,4 | ||
|
св. 18 до 26,5 включ. |
-25 |
±0,6 |
±3,9 | |
|
-30 |
±0,7 |
±4,9 | ||
|
-35 |
±0,8 |
±5,7 | ||
|
-40 |
±1,0 |
±7,0 | ||
|
-45 |
±1,3 |
±9,0 | ||
|
-50 |
±1,8 |
±13,3 | ||
|
-5 |
±0,3 |
±2,2 | ||
|
-10 |
±0,4 |
±2,8 | ||
|
-15 |
±0,5 |
±3,5 | ||
|
-20 |
±0,6 |
±4,4 | ||
|
св. 26,5 до 40 включ. |
-25 |
±0,8 |
±5,7 | |
|
-30 |
±1,1 |
±7,5 | ||
|
-35 |
±1,6 |
±11,4 | ||
|
-40 |
±2,4 |
±17,8 | ||
|
-45 |
±3,5 |
±26,4 | ||
|
Пределы допускаемой погрешности измерений коэффициента усиления (КУ) | ||||
|
Диапазон частот, ГГц |
КСВН антенны, не более |
Пределы допускаемой погрешности КУ эталонной антенны, дБ |
Пределы допускаемой погрешности измерений КУ, дБ | |
|
±0,3 |
±0,8 | |||
|
±0,5 |
±1,0 | |||
|
1,5 |
±0,8 |
±1,2 | ||
|
±1,0 |
±1,4 | |||
|
±1,5 |
±1,9 | |||
|
±2,0 |
±2,4 | |||
|
±0,3 |
±1,0 | |||
|
±0,5 |
±1,1 | |||
|
от 1,1 до 40 включ. |
2,0 |
±0,8 |
±1,3 | |
|
±1,0 |
±1,5 | |||
|
±1,5 |
±1,9 | |||
|
±2,0 |
±2,4 | |||
|
±0,3 |
±1,2 | |||
|
±0,5 |
±1,2 | |||
|
2,5 |
±0,8 |
±1,4 | ||
|
±1,0 |
±1,6 | |||
|
±1,5 |
±2,0 | |||
|
±2,0 |
±2,5 | |||
П Продолжение таблицы 2
Пределы допускаемой погрешности измерений уровней амплитудных (АДН) и фазовых (ФДН) диаграмм направленности
|
Диапазон частот, ГГц |
Уровень ДН, дБ |
Пределы допускаемой погрешности измерений уровней АДН, дБ |
Пределы допускаемой погрешности измерений уровней ФДН, градус |
|
В секторе углов ± 75 градусов включ. | |||
|
-3 |
±0,7 |
±4,7 | |
|
-6 |
±0,9 |
±6,5 | |
|
-10 |
±1,3 |
±9,4 | |
|
-15 |
±2,1 |
±14,9 | |
|
-20 |
±3,2 |
±24,2 | |
|
-25 |
±5,0 |
±37,7 | |
|
от 1,1 до 1,7 включ. |
В секторе углов [(-90, св. -75) и (св. +75,+90)] градусов | ||
|
-3 |
±0,4 |
±2,4 | |
|
-6 |
±0,5 |
±3,3 | |
|
-10 |
±0,6 |
±4,4 | |
|
-15 |
±0,9 |
±6,1 | |
|
-20 |
±1,3 |
±9,2 | |
|
-25 |
±2,0 |
±14,7 | |
|
-30 |
±3,2 |
±23,8 | |
|
-35 |
±4,9 |
±37,0 | |
|
В секторе углов ± 50 градусов включ. | |||
|
-3 |
±0,7 |
±5,0 | |
|
-6 |
±1,0 |
±6,7 | |
|
-10 |
±1,4 |
±9,9 | |
|
-15 |
±2,2 |
±15,9 | |
|
-20 |
±3,4 |
±25,8 | |
|
В секторе углов [(-90, св. -50) и (св. +50,+90)] градусов | |||
|
-3 |
±0,2 |
±1,5 | |
|
св. 1,7 до 2,6 включ. |
-6 |
±0,3 |
±1,8 |
|
-10 |
±0,3 |
±2,2 | |
|
-15 |
±0,4 |
±2,4 | |
|
-20 |
±0,5 |
±3,1 | |
|
-25 |
±0,6 |
±4,2 | |
|
-30 |
±0,9 |
±6,4 | |
|
-35 |
±1,4 |
±10,0 | |
|
-40 |
±2,2 |
±16,2 | |
|
-45 |
±3,5 |
±26,1 | |
|
В секторе углов ± 32 градуса включ. | |||
|
-3 |
±0,8 |
±5,5 | |
|
-6 |
±1,1 |
±7,4 | |
|
-10 |
±1,5 |
±10,9 | |
|
св. 2,6 до 3,95 включ. |
-15 |
±2,4 |
±17,6 |
|
-20 |
±3,8 |
±28,6 | |
|
В секторе углов [(-90, св. -32) и (св. +32,+90)] градусов | |||
|
-3 |
±0,4 |
±2,4 | |
|
-6 |
±0,4 |
±3,0 | |
|
-10 |
±0,6 |
±3,9 | |
|
-15 -20 -25 -30 -35 |
±0,8 ±1,3 ±2,0 ±3,1 ±4,8 |
±5,6 ±8,8 ±14,3 ±23,5 ±36,8 | |
|
В секторе углов ± 21 градус включ. | |||
|
-3 |
±0,7 |
±5,0 | |
|
-6 |
±1,0 |
±6,7 | |
|
-10 |
±1,4 |
±9,8 | |
|
-15 |
±2,2 |
±15,8 | |
|
-20 |
±3,4 |
±25,7 | |
|
В секторе углов [(-90, св. -21) и (св. +21,+90)] градусов | |||
|
-3 |
±0 3 |
±1 9 | |
|
св. 3,95 до 5,85 включ. | |||
|
-6 |
±0,3 |
±2,3 | |
|
-10 |
±0,5 |
±3,0 | |
|
-15 |
±0,6 |
±3,9 | |
|
-20 |
±0,8 |
±5,7 | |
|
-25 |
±1,3 |
±9,0 | |
|
-30 |
±2,0 |
±14,8 | |
|
-35 |
±3,2 |
±24,3 | |
|
-40 |
±5,0 |
±37,7 | |
|
В секторе углов ± 14 градусов включ. | |||
|
-3 |
±0,5 |
±3,2 | |
|
-6 |
±0,6 |
±4,2 | |
|
-10 |
±0,8 |
±5,7 | |
|
-15 |
±1,2 |
±8,8 | |
|
-20 |
±2,0 |
±14,2 | |
|
-25 |
±3,1 |
±23,2 | |
|
-30 |
±4,8 |
±36,6 | |
|
св. 5,85 до 8,2 включ. |
В секторе углов [(-90, св. -14) и (св. +14,+90)] градусов | ||
|
-3 |
±0,4 |
±2,4 | |
|
-6 |
±0,5 |
±3,1 | |
|
-10 |
±0,6 |
±4,0 | |
|
-15 |
±0,8 |
±5,7 | |
|
-20 |
±1,3 |
±8,9 | |
|
-25 |
±2,0 |
±14,4 | |
|
-30 |
±3,1 |
±23,6 | |
|
-35 |
±4,9 |
±37,0 | |
|
В секторе углов ± 10 градусов включ. | |||
|
-3 |
±0,6 |
±3,7 | |
|
-6 |
±0,7 |
±4,9 | |
|
-10 |
±1,0 |
±7,1 | |
|
-15 |
±1,6 |
±11,1 | |
|
-20 |
±2,4 |
±18,0 | |
|
св. 8,2 до 12,4 включ. | |||
|
-25 |
±3,8 |
±29,1 | |
|
В секторе углов [(-90, св. -10) и (св. +10,+90)] градусов | |||
|
-3 |
±0,4 |
±2,8 | |
|
-6 |
±0,5 |
±3,6 | |
|
-10 |
±0,7 |
±5,2 | |
|
-15 |
±1,1 |
±7,6 | |
|
-20 -25 -30 |
±1,7 ±2,7 ±4,2 |
±12,1 ±19,7 ±31,7 | |
|
В секторе углов ± 7 градусов включ. | |||
|
-3 |
±0,6 |
±4,2 | |
|
-6 |
±0,8 |
±5,6 | |
|
-10 |
±1,2 |
±8,1 | |
|
-15 |
±1,8 |
±12,8 | |
|
-20 |
±2,8 |
±21,0 | |
|
-25 |
±4,4 |
±33,3 | |
|
св. 12,4 до 18 включ. |
В секторе углов [(-90, св. -7) и (св. +7,+90)] градусов | ||
|
-3 |
±0,3 |
±2,2 | |
|
-6 |
±0,4 |
±2,8 | |
|
-10 |
±0,6 |
±3,8 | |
|
-15 |
±0,8 |
±5,2 | |
|
-20 |
±1,2 |
±8,1 | |
|
-25 |
±1,8 |
±12,7 | |
|
-30 |
±2,8 |
±21,0 | |
|
-35 |
±4,4 |
±33,2 | |
|
В секторе углов ± 5 градусов включ. | |||
|
-3 |
±0,3 |
±1,9 | |
|
-6 |
±0,4 |
±2,4 | |
|
-10 |
±0,4 |
±3,0 | |
|
-15 |
±0,6 |
±4,0 | |
|
-20 |
±0,8 |
±5,9 | |
|
-25 |
±1,3 |
±9,1 | |
|
-30 |
±2,1 |
±15,0 | |
|
-35 |
±3,2 |
±24,2 | |
|
св. 18 до 26,5 включ. |
-40 |
±5,0 |
±37,7 |
|
В секторе углов [(-90, св. -5) и (св. +5,+90)] градусов | |||
|
-3 |
±0,3 |
±1,9 | |
|
-6 |
±0,3 |
±2,3 | |
|
-10 |
±0,4 |
±2,9 | |
|
-15 |
±0,6 |
±3,8 | |
|
-20 |
±0,8 |
±5,5 | |
|
-25 |
±1,2 |
±8,4 | |
|
-30 |
±1,9 |
±13,8 | |
|
-35 |
±3,0 |
±22,3 | |
|
-40 |
±4,6 |
±35,1 | |
|
В секторе углов ± 3 градуса включ. | |||
|
-3 |
±0,3 |
±2,2 | |
|
-6 |
±0,5 |
±3,1 | |
|
-10 |
±0,6 |
±3,9 | |
|
-15 |
±0,8 |
±5,7 | |
|
св. 26,5 до 40 включ. |
-20 |
±1,3 |
±8,8 |
|
-25 |
±2,0 |
±14,2 | |
|
-30 |
±3,0 |
±22,8 | |
|
-35 |
±4,7 |
±35,9 | |
|
В секторе углов [(-90, св. -3) и (св. +3,+90)] градусов | |||
|
-3 |
±0,3 |
±2,0 | |
|
-6 - 10 - 15 - 20 - 25 - 30 - 35 |
±0,4 ±0,5 ±0,7 ±1,0 ±1,5 ±2,4 ±3,7 |
±2,7 ±3,3 ±4,6 ±6,9 ±10,9 ±17,4 ±28,3 | |
|
Пределы допускаемой погрешности измерений уровней поляризационных диаграмм направленности (ДН) | |||
|
Диапазон частот, ГГц |
Уровень ДН, дБ |
Пределы допускаемой погрешности измерений уровней поляризационных ДН, дБ | |
|
от 1,1 до 1,7 включ. |
-3 -6 -10 -15 -20 |
±0,8 ±1,2 ±1,7 ±2,6 ±4,0 | |
|
св. 1,7 до 2,6 включ. |
-3 -6 -10 -15 -20 |
±0,7 ±1,0 ±1,4 ±2,2 ±3,5 | |
|
св. 2,6 до 3,95 включ. |
-3 -6 -10 -15 -20 -25 |
±0,7 ±0,9 ±1,3 ±2,0 ±3,1 ±4,8 | |
|
св. 3,95 до 5,85 включ. |
-3 -6 -10 -15 -20 -25 |
±0,6 ±0,8 ±1,1 ±1,8 ±2,8 ±4,4 | |
|
св. 5,85 до 8,2 включ. |
-3 -6 -10 -15 -20 -25 |
±0,6 ±0,9 ±1,2 ±1,9 ±3,0 ±4,6 | |
|
св. 8,2 до 12,4 включ. |
-3 -6 -10 -15 -20 |
±0,9 ±1,1 ±1,7 ±2,6 ±4,1 | |
|
св. 12,4 до 18 включ. |
-3 -6 -10 -15 -20 |
±0,8 ±1,1 ±1,6 ±2,5 ±3,9 | |
|
св. 18 до 26,5 включ. |
-3 -6 -10 -15 -20 -25 |
±0,6 ±0,8 ±1,2 ±1,8 ±2,9 ±4,5 | |
|
св. 26,5 до 40 включ. |
-3 -6 -10 -15 -20 -25 |
±0,5 ±0,7 ±1,0 ±1,5 ±2,3 ±3,6 | |
|
Диапазон изменения углов поворота четырехкоординатного опорно-поворотного устройства (ОПУ) и диапазон перемещения по слайдеру, абсолютная погрешность установки углового положения ОПУ и установки положения ОПУ по слайдеру | |||
|
Диапазон изменений угла поворота ОПУ в азимутальной плоскости, градус |
±180 | ||
|
Диапазон изменений угла поворота ОПУ в плоскости поляризации, градус |
±180 | ||
|
Диапазон изменений угла поворота ОПУ в угломестной плоскости, градус |
±90 | ||
|
Пределы допускаемой абсолютной погрешности установки углового положения ОПУ, градус: - в азимутальной плоскости - в угломестной плоскости - в плоскости поляризации |
±0,02 ±0,02 ±0,02 | ||
|
Диапазон перемещения ОПУ по слайдеру, м |
от 0 до 1 | ||
|
Пределы допускаемой абсолютной погрешности установки положения четырехкоординатного ОПУ по слайдеру, мм |
±0,25 | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение электропитания от сети переменного тока частотой (50 ± 1) Гц, В |
от 198 до 242 |
|
Потребляемая мощность, В •А, не более |
3 000 |
|
Габаритные размеры средства измерений, мм, не более: | |
|
- высота |
550 |
|
- ширина |
600 |
|
- длина |
620 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от 0 до +40 |
|
- относительная влажность, % |
98 |
|
- атмосферное давление, кПа |
от 86 до 106 |
Знак утверждения типа
наносится на лицевую панель контроллера управления в виде наклейки и типографским способом на титульный лист документа «Комплекс автоматизированный измерительновычислительный СИДИАНТ-0909-0140 КДЗ. Руководство по эксплуатации.
СИДИАНТ.0909.0140.РЭ».
Комплектность
Таблица 4 - Комплектность комплекса
|
Наименование |
Обозначение |
Кол-во |
|
1 Комплекс автоматизированный измерительновычислительный СИДИАНТ-0909-0140 КДЗ в составе: |
СИДИАНТ.0909.0140 КДЗ |
1 шт. |
|
1.1 Опорно-поворотное устройство |
PS-AZ-SL-EL-PL-60 |
1 шт. |
|
1.2 Контроллер управления |
RL-CTRL-PS-5 |
1 шт. |
|
1.3 Векторный анализатор цепей (с опциями 401, 008, 021, 025, 010, 080, 083, 084, 1СР) |
N5224A |
1 шт. |
|
1.4 Радиоколлиматор |
ASY-CR-09-09 |
1 шт. |
|
1.5 Слайдер антенны-облучателя |
ASY-RL-MM |
1 шт. |
|
1.6 Комплект излучателей в диапазоне частот от 1,1 до 40 ГГц |
ASY-CWG-S |
1 ком. |
|
1.7 Комплект рупорных антенн в диапазоне частот от 1,1 до 40 ГГц |
ASY-SGH |
1 ком. |
|
1.8 Модуль МШУ (малошумящий усилитель) |
СИДИАмп |
3 шт. |
|
1.9 Экранированная камера с экранированной операторской |
Frankonia |
1 шт. |
|
1.10 Радиопоглощающий материал |
- |
1 ком. |
|
1.11 Рабочая станция |
- |
1 шт. |
|
1.12 Планшет |
Lenovo |
1 шт. |
|
1.13 Комплект кабелей и аксессуаров |
- |
1 ком. |
|
1.14 Комплект измерительных кабелей и аксессуаров |
- |
1 ком. |
|
1.15 Приборная стойка |
- |
1 шт. |
|
1.16 Источник бесперебойного питания |
- |
1 шт. |
|
2 Программное обеспечение |
«АНТА-ДЗ (управление)» |
1 диск |
|
3 Руководство по эксплуатации |
СИДИАНТ.0909.0140.РЭ |
1 экз. |
|
4 Паспорт |
СИДИАНТ.0909.0140.ПС |
1 экз. |
|
5 Методика поверки |
133-18-13 МП |
1 экз. |
Поверка
осуществляется по документу 133-18-13 МП «Инструкция. Комплекс автоматизированный измерительно-вычислительный СИДИАНТ-0909-0140 КДЗ. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 06 декабря 2018 г.
Основные средства поверки:
- система лазерная координатно-измерительная Leica Absolute Tracker AT401 (регистрационный номер 48561-11 в Федеральном информационном фонде по обеспечению единства измерений);
- аттенюатор ступенчатый программируемый 84908M (регистрационный номер 60239-15 в Федеральном информационном фонде по обеспечению единства измерений).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого комплекса с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Техническая документация предприятия-изготовителя
Смотрите также
