Автоматы аварийного закрытия крана СТН-3000 Мастер-контроль-001

Номер в ГРСИ РФ: 74557-19
Производитель / заявитель: АО "АтлантикТрансгазСистема", г.Москва
Скачать
74557-19: Описание типа СИ Скачать 448.6 КБ
74557-19: Методика поверки Скачать 1.9 MБ
Нет данных о поставщике
Автоматы аварийного закрытия крана СТН-3000 Мастер-контроль-001 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Автоматы аварийного закрытия крана «СТН-3000 Мастер-контроль-001» (далее - ААЗК) предназначены для измерения и измерительного преобразования стандартизованных аналоговых выходных сигналов в виде напряжения и (или) силы постоянного тока от первичных измерительных преобразователей (датчиков), а также сбора, накопления, обработки и передачи информации о давлении газа и скорости падения давления в трубопроводе по цифровым интерфейсам связи.

Информация по Госреестру

Основные данные
Номер по Госреестру 74557-19
Наименование Автоматы аварийного закрытия крана
Модель СТН-3000 Мастер-контроль-001
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 01.04.2024
Производитель / Заявитель

АО "АтлантикТрансгазСистема", г.Москва

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 2 года
Актуальность информации 17.11.2024

Поверители

Скачать

74557-19: Описание типа СИ Скачать 448.6 КБ
74557-19: Методика поверки Скачать 1.9 MБ

Описание типа

Назначение

Автоматы аварийного закрытия крана «СТН-3000 Мастер-контроль-001» (далее - ААЗК) предназначены для измерения и измерительного преобразования стандартизованных аналоговых выходных сигналов в виде напряжения и (или) силы постоянного тока от первичных измерительных преобразователей (датчиков), а также сбора, накопления, обработки и передачи информации о давлении газа и скорости падения давления в трубопроводе по цифровым интерфейсам связи.

Описание

ААЗК работает следующим образом: ААЗК получает сигнал в виде напряжения и (или) силы постоянного тока от датчика давления (от одного до пяти - по требованию заказчика), который установлен на трубопроводе, обрабатывает его и, если параметры данного сигнала отвечают заданным настройкам (скорость падения давления в трубопроводе превышает определенные значения), то подает сигнал на блок управления приводом крана на закрытие. ААЗК представляет собой металлический шкаф с жидко-кристаллическим дисплеем и устанавливается в блок-боксе контролируемого пункта линейной телемеханики. Климатическое исполнение и категория размещения УХЛ 1 по ГОСТ 15150-69. Общий вид приведен на рисунке 1.

Внешний вид и конструкция ААЗК могут быть изменены в соответствии с требованиями конкретного проекта.

ААЗК функционируют в непрерывном режиме - круглосуточно.

ААЗК построены на базе контроллеров СТН-3000-РКУ (Госреестр № 59781-15).

ААЗК выполняет следующие функции:

- осуществление связи и автоматизированный сбор измерительной информации от первичных преобразователей в диапазоне (4-20) мА силы постоянного тока и в диапазоне (1 -5) В напряжения постоянного тока;

- обеспечивает постоянное измерение давления газа в газопроводе до или после крана, сравнение скорости изменения давления газа с заданной уставкой с помощью первичных преобразователей и выдачу команды на закрытие крана;

а)

б)

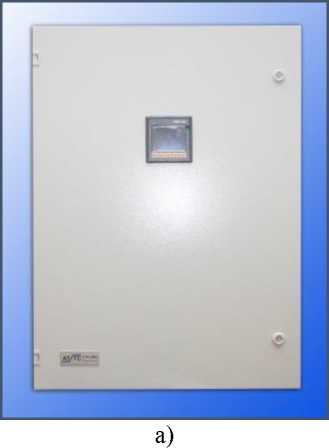

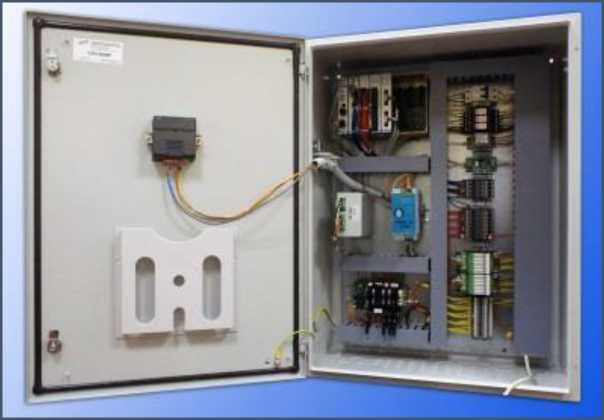

Рисунок 1 - Фотографии общего вида ААЗК снаружи (а), внутри (б)

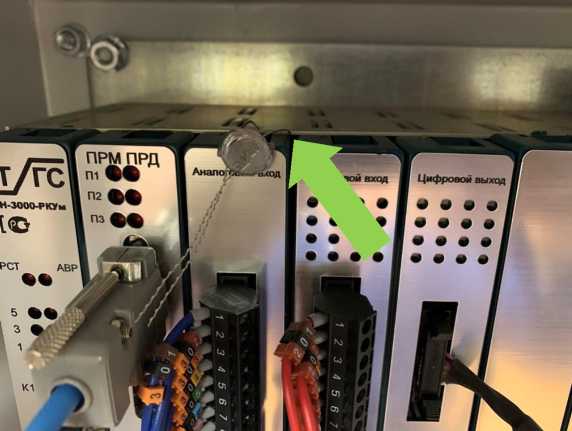

Рисунок 2 - Место нанесения пломбировки

ААЗК имеет следующие интерфейсы передачи данных:

Информационный обмен ААЗК с вышестоящей системой (контрольные пункты телемеханики, либо пункты системы линейной телемеханики) проводится по стандартным протоколам BSAP, HART, Modbus, DNP3 или Ethernet (TCP/IP).

Программное обеспечение

Программное обеспечение ААЗК - это ПО контроллера, его можно разделить на 2 группы - (ВсПО) и внешнее (ВнПО), устанавливаемое на персональный компьютер.

Метрологические характеристики контроллера ААЗК, указанные в таблице 2, нормированы с учетом ВсПО.

ВсПО, влияющее на метрологические характеристики, выполнено в виде файла CWMxxxx.BIN, который загружается в энергонезависимую память контроллера в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит.

ВнПО, не влияющее на метрологические характеристики, выполнено в виде файла AAZK_3xx.MWT, идентификационные данные которого описаны в таблице 1, содержит инструментальные средства для работы с контроллерами СТН-3000-РКУ.

Таблица 1 - Идентификационные данные внешнего программного обеспечения

Идентификационные данные (признаки)

Значение

ВсПО

ВнПО

Идентификационное наименование ПО

CWMxxxx.BIN

AAZK_3xx.MWT

Номер версии (идентификационный номер) ПО

05.79 и выше

3.01 и выше

Цифровой идентификатор ПО

-

-

Алгоритм вычисления цифрового идентификатора

-

-

Примечание - х - цифра от 0 до 9.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Технические характеристики

Метрологические характеристики ААЗК приведены в таблице 3.

Таблица 2 - Метрологические характеристики ААЗК

Наименование характеристики

Значение

Диапазон измерений силы постоянного тока, мА

от 4 до 20

Пределы допускаемой основной относительной погрешности измерений силы постоянного тока в нормальных условиях измерений, %

±0,1

Пределы допускаемой погрешности измерений силы постоянного тока в рабочих условиях измерений, %

±0,3

Диапазон измерений напряжения постоянного тока, В

от 1 до 5

Пределы допускаемой основной относительной погрешности измерений напряжения постоянного тока в нормальных условиях измерений, %

±0,1

Пределы допускаемой погрешности измерений напряжения постоянного тока в рабочих условиях измерений, %

±0,3

Таблица 3 - Основные технические характеристики ААЗК

Наименование характеристики

Значение

Параметры электропитания от сети переменного тока - напряжение питания, В

- частота питающего напряжения, Гц

от 85 до 250 от 45 до 65

Потребляемая мощность от источника питания, В •А, не более

300

Габаритные размеры прибора в зависимости от исполнения, мм, (ШиринахВысотахГлубина), не более

600х850х310

Масса, кг, не более

50

Нормальные условия измерений:

- температура окружающего воздуха, °С

- относительная влажность воздуха, %

- атмосферное давление, кПа

23±5 от 15 до 95 от 84 до 106,7

Рабочие условия измерений:

- температура окружающего воздуха, °С

- относительная влажность воздуха, %

- атмосферное давление, кПа

от -40 до +70 от 15 до 95 от 84 до 106,7

Средняя наработка на отказ, часов

10000

Средний срок службы, лет

15

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на корпус ААЗК в виде наклейки.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Автомат аварийного закрытия крана «СТН-3000 Мастер-контроль-001»

АТГС.АСУТП.001

1 шт.

Паспорт

-

1 экз.

Методика поверки

МП-080/01-2019

1 экз.

Руководство по эксплуатации

АТГС.АСУТП.001 00.001 РЭ

1 экз.

Диск с ПО

АТГС.АСУТП.001 ПО

1 экз.

Поверка

осуществляется по документу МП-080/01-2019 «Автоматы аварийного закрытия крана «СТН-3000 Мастер-контроль-001». Методика поверки», утверждённому ООО «ПРОММАШ-ТЕСТ» 10 января 2019 г.

Основные средства поверки:

калибратор многофункциональный Fluke 5080A, регистрационный номер в Федеральном информационном фонде 52496-13.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические требования

ТУ 4212-001-17294661-2015 Автоматы аварийного закрытия крана «СТН-3000 Мастер-контроль-001». Технические условия
