Генераторы-анализаторы цифровых сигналов с параметрическим измерителем модульные M9195B
| Номер в ГРСИ РФ: | 74562-19 |
|---|---|
| Производитель / заявитель: | Компания "Keysight Technologies, Inc.", США |
Генераторы-анализаторы цифровых сигналов с параметрическим измерителем модульные M9195B (далее - модули) предназначены для генерации, анализа и измерения параметров сигналов в системах тестирования полупроводниковых приборов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74562-19 |
| Наименование | Генераторы-анализаторы цифровых сигналов с параметрическим измерителем модульные |
| Модель | M9195B |
| Страна-производитель | МАЛАЙЗИЯ |
| Срок свидетельства (Или заводской номер) | на 2 шт. с зав.№ MY58140168, MY58140169 |
Производитель / Заявитель
Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия
МАЛАЙЗИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 74562-19: Описание типа СИ | Скачать | 391.4 КБ | |
| 74562-19: Методика поверки | Скачать | 8.9 MБ |
Описание типа
Назначение
Генераторы-анализаторы цифровых сигналов с параметрическим измерителем модульные M9195B (далее - модули) предназначены для генерации, анализа и измерения параметров сигналов в системах тестирования полупроводниковых приборов.
Описание
Модули представляют собой 16-ти канальные устройства, в каждом из каналов которых имеются:
- генератор тестовой последовательности;
- драйвер напряжения;
- компаратор (логический анализатор) напряжения;
- активная нагрузка;
- параметрический измеритель напряжения и силы тока (PPMU).
Формирование испытательных сигналов производится генератором тестовой последовательности в соответствии с заданной конфигурацией, параметрами статического и динамического режимов (частота, амплитуда, положения фронта и спада импульсов).
Драйвер предназначен для подачи напряжения (уровни «высокий», «низкий») на исследуемый объект. На 4-х каналах имеется формирователь повышенного напряжения.
Компаратор осуществляет логический анализ входных сигналов от объекта по задаваемым порогам срабатывания напряжения («высокий», «низкий»).
Активная нагрузка позволяет при установленном значении напряжения поддерживать на заданном уровне силу тока на исследуемом объекте.
Параметрический измеритель напряжения и силы тока (PPMU) предназначен для измерения вольт-амперных характеристик объекта в режимах источника напряжения и тока, а также в качестве электронной нагрузки со стабилизацией значений напряжения или силы тока.
Управление модулями осуществляется по шине PXI Express (PXIe).
Конструктивно модули выполнены в виде сборки печатных плат в корпусе, имеющем лицевую панель с разъемом для присоединения сигнальных кабелей, и заднюю панель с разъемом для присоединения к шине PXI Express. Модули устанавливаются в шасси PXI
Express. На панелях модулей отсутствуют элементы регулировки и подстройки, доступные пользователю, специальных мер защиты от несанкционированного доступа не требуется. Общий вид модулей показан на рисунке 1.
Программное обеспечение
Программное обеспечение (драйвер) служит для управления режимами измерений, задания параметров и функций представления измерительной информации. Драйвер устанавливается на внешний контроллер с шиной PXIe в базовом блоке (шасси).
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014 (класс риска “B” по WELMEC 7.2).
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
MDsr |
|
Номер версии (идентификационный номер) |
2.1.118.0 и выше |

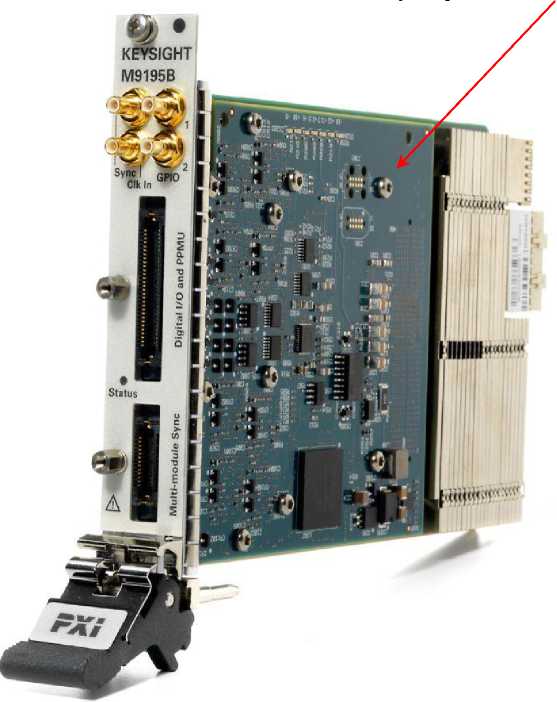

место нанесения знака утверждения типа и знака поверки
Рисунок 1 - Общий вид модулей
Технические характеристики
Метрологические и технические характеристики представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Количество независимых каналов |
16 |
|
в том числе драйверы повышенного напряжения |
4 |
|
ГЕНЕРАТОР ТЕСТОВОЙ ПОСЛЕДОВАТ |
ЕЛЬНОСТИ |
|
Длина тестовой последовательности (объем памяти), Мбит |
16; 64; 125 (опция по выбору) |
|
Тактовая частота смены векторов тестовой последовательности, МГц |
125; 250 (опция по выбору) |
|
Частота тестовой последовательности |
от 5 мГц до 250 МГц |
|
ДРАЙВЕР (ГЕНЕРАТОР НАПРЯЖЕНИЯ) | |
|
Программируемые уровни напряжения: «высокий» (VIH), «низкий» (VIL) | |
|
Диапазон уровней постоянного напряжения, В |
от -1,5 до +6,5 |
|
Разрешение по напряжению, мкВ |
152 |
|
Выходное сопротивление, Ом |
50 |
|
Минимальный перепад напряжения (VIH - Vil), В |
0,1 |
|
Диапазон силы постоянного тока в нагрузке, мА |
±75 |
Продолжение таблицы 2
|
1 |
2 | ||||
|
Время нарастания/спада импульсов напряжения, нс, не более |
от 0,45 до 1,2 1) | ||||
|
Пределы допускаемой абсолютной погрешности установки уровней постоянного напряжения, мВ |
±25 | ||||
|
ДРАЙВЕР ПОВЫШЕННОГО НАПРЯЖЕНИЯ 2) | |||||
|
Программируемые уровни напряжения: «высокий» (VIH), «низкий» (Vil) | |||||
|
Диапазон уровней постоянного напряжения, В |
от 0 до +13,5 | ||||
|
Разрешение по напряжению, мкВ |
305 | ||||
|
Выходное сопротивление, Ом |
50 | ||||
|
Диапазон силы постоянного тока в нагрузке, мА |
±60 | ||||
|
Пределы допускаемой абсолютной погрешности установки уровней постоянного напряжения, мВ |
±40 1) | ||||
|
КОМПАРАТОР (ЛОГИЧЕСКИЙ АНАЛИЗАТОР) НАПРЯЖЕНИЯ | |||||
|
Программируемые уровни порогов срабатывания: «высокий» |
(Voh), «низкий» (Vol) | ||||
|
Диапазон установки порогов срабатывания по напряжению, В |
от -1,5 до +6,5 | ||||
|
Разрешение по напряжению, мкВ |
152 | ||||
|
Пределы допускаемой абсолютной погрешности порогов срабатывания по напряжению, мВ |
±20 | ||||
|
АКТИВНАЯ НАГРУЗКА | |||||
|
Диапазон стабилизации силы постоянного тока, мА |
от 0 до 25 | ||||
|
Разрешение по силе постоянного тока, нА |
762 | ||||
|
Пределы допускаемой абсолютной погрешности стабилизации силы постоянного тока, мА |
±0,4 1) | ||||
|
Диапазон стабилизации напряжения, В |
от -1,5 до +6,5 | ||||
|
Разрешение по постоянному напряжению, мкВ |
152 | ||||
|
Пределы допускаемой абсолютной погрешности стабилизации постоянного напряжения, мВ |
±25 1) | ||||
|
ПАРАМЕТРИЧЕСКИЙ ИЗМЕРИТЕЛЬ (PPMU) | |||||
|
Диапазон установки и измерения постоянного напряжения, В |
от -2 до +6,5 | ||||
|
Разрешение установки постоянного напряжения, мкВ |
152 | ||||
|
Пределы допускаемой абсолютной погрешности установки и измерения постоянного напряжения, мВ |
±10 | ||||
|
Верхние пределы диапазонов DI, разрешение RI и пределы допускаемой относительной погрешности 6I установки и измерения силы постоянного тока PPMU | |||||
|
Di |
Ri |
6I, % | |||
|
±2 мкА |
122 пА |
1,0 | |||
|
±10 мкА |
610 пА | ||||
|
±100 мкА |
6,1 нА | ||||
|
±1 мА |
61 нА | ||||
|
±40 мА |
2,44 мкА | ||||
|
1) типовое справочное значение 2) конфигурируются 4 из 16 каналов | |||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Г абаритные размеры, мм высота глубина |
130 210 |
|
ширина |
20 |
|
Масса, г, не более |
482 |
|
Рабочие условия применения | |
|
температура окружающего воздуха, °C |
23 ±5 |
|
относительная влажность воздуха, % |
от 30 до 70 (без конденсата) |
Знак утверждения типа
наносится на боковую панель корпуса модулей в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
представлена в таблице 4.
Таблица 4 - Комплектность модулей
|
Наименование и обозначение |
Кол-во |
|
Г енератор-анализатор цифровых сигналов с параметрическим измерителем модульный M9195B |
1 шт. |
|
Опции (объем памяти и тактовой частоты) |
по заказу |
|
Компакт-диск с документацией и программным обеспечением |
1 шт. |
|
Руководство по эксплуатации |
1 шт. |
|
Методика поверки M9195B/Mn-2019 |
1 шт. |
Поверка
осуществляется по документу М9195В/МП-2019 «ГСИ. Генераторы-анализаторы цифровых сигналов с параметрическим измерителем модульные M9195B. Методика поверки», утвержденному ЗАО «АКТИ-Мастер» 14.02.2019 г.
Основные средства поверки:
- мультиметр Agilent 3458A, регистрационный номер № 25900-03;
- калибратор универсальный Fluke 9100, регистрационный номер 25985-09.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится боковую панель корпуса модулей в виде наклейки (место нанесения показано на рисунке 1) и/или на свидетельство о поверке.
Сведения о методах измерений
приведены в разделах документа «Генераторы-анализаторы цифровых сигналов с параметрическим измерителем модульные M9195B. Руководство по эксплуатации».
Нормативные документы
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.022-91. ГСИ. Государственный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 • 10-16 ^ 30 А
