Осциллографы цифровые MSO64 (далее - осциллографы) предназначены для измерения и анализа амплитудных и временных параметров электрических сигналов.

Информация по Госреестру

Основные данные
Номер по Госреестру 74563-19
Наименование Осциллографы цифровые
Модель MSO64
Страна-производитель КИТАЙ
Срок свидетельства (Или заводской номер) 01.04.2024
Производитель / Заявитель

Компания "Tektronix (China) Co., Ltd.", Китай

КИТАЙ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 59
Найдено поверителей 18
Успешных поверок (СИ пригодно) 59 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

74563-19: Описание типа СИ Скачать 631.5 КБ
74563-19: Методика поверки Скачать 8.7 MБ

Описание типа

Назначение

Осциллографы цифровые MSO64 (далее - осциллографы) предназначены для измерения и анализа амплитудных и временных параметров электрических сигналов.

Описание

Принцип действия осциллографов основан на применении высокоскоростных аналогоцифровых преобразователей напряжения входного электрического сигнала в цифровой код в реальном времени. Преобразованный в цифровой код сигнал отображается на цветном жидкокристаллическом дисплее с сенсорным управлением в виде осциллограмм, эпюр, диаграмм и спектрограмм, на которых задаются параметры измерений амплитудных и временных параметров. Синхронизация осуществляется от внутреннего опорного генератора или от внешнего источника.

Осциллографы имеют четыре аналоговых канала с BNC-совместимыми входными высокочастотными разъемами, к которым могут подключаться пробники напряжения (TPP1000 в стандартной комплектации).   К каждому аналоговому входу может быть подключен

миниатюрный восьмиканальный логический пробник TLP058 для реализации функции логического анализатора цифровых сигналов.

Осциллографы имеют функции частотомера и цифрового вольтметра для каждого аналогового канала. Дополнительно по заказу может быть установлен встроенный одноканальный генератор сигналов произвольной формы (опция 6-AFG).

Управление режимами работы и параметрами измерений производится вручную с лицевой панели, либо дистанционно по интерфейсам USB, Ethernet.

Осциллографы имеют 5 модификаций (частотных опций 6-BW-XX00) с различными значениями полосы пропускания. В обозначениях опций последние четыре цифры указывают верхнюю частоту полосы пропускания в МГц: 1000; 2500; 4000; 6000; 8000.

Конструктивно осциллографы выполнены в виде моноблока в настольном исполнении. Общий вид осциллографов и вид задней панели показан на рисунках 1 и 2, общий вид логических пробников TLP058 - на рисунке 3, место нанесения знака утверждения типа и знака поверки - на рисунке 4. Схема пломбирования указана на рисунке 2.

Программное обеспечение

Программное обеспечение служит для управления режимами работы осциллографов, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации. Для расширения функциональных возможностей по заказу может быть установлена операционная система Windows 10 (опция 5-WIN).

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014 (класс риска “B” по WELMEC 7.2-2015).

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование

MSO64 Firmware

Номер версии (идентификационный номер)

1.10.7 и выше

ИЯ

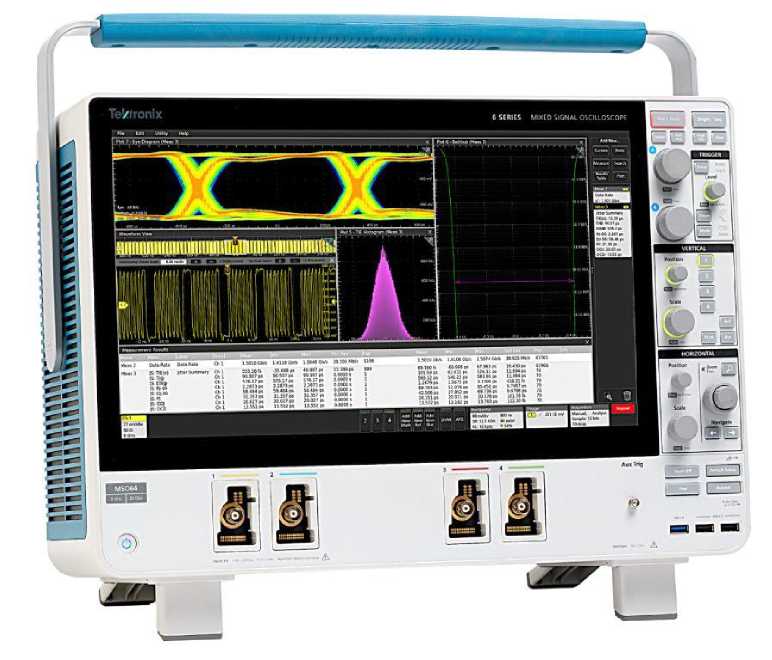

Рисунок 1 - Общий вид осциллографов

Схема пломбирования (стикер-наклейка)

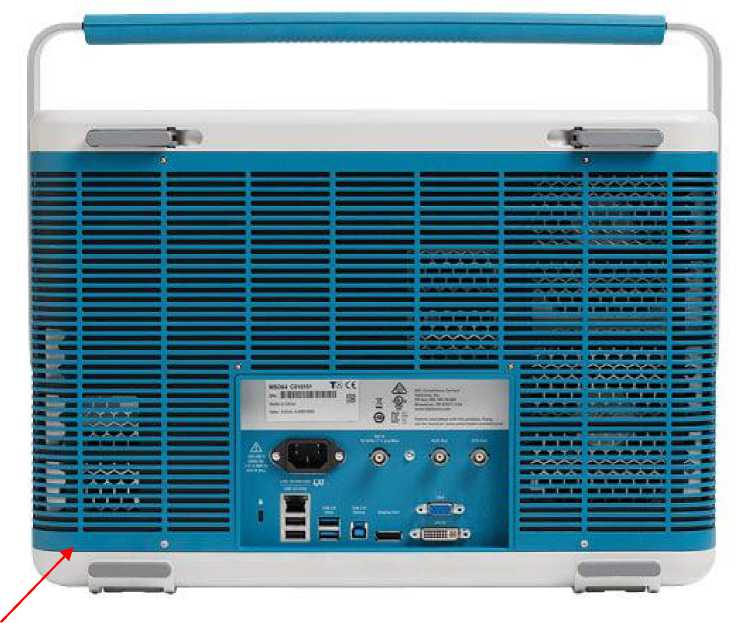

Рисунок 2 - Вид задней панели осциллографов

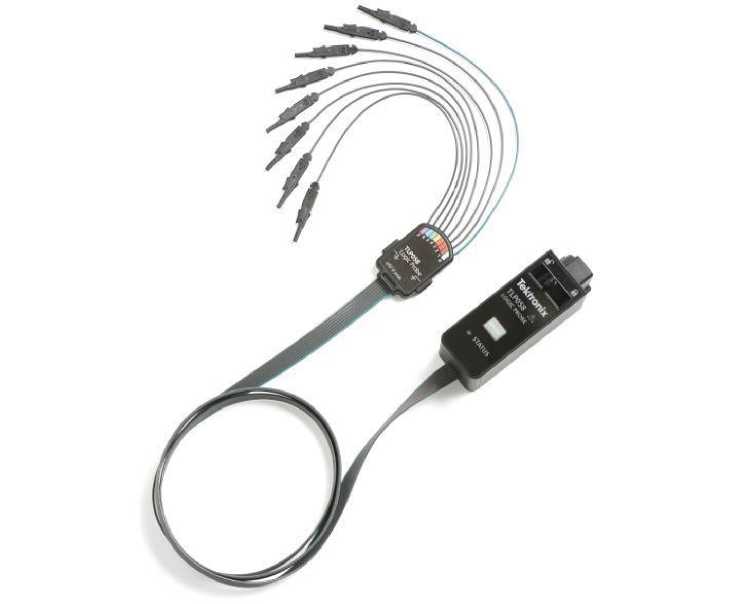

Рисунок 3 - Общий вид логических пробников TLP058

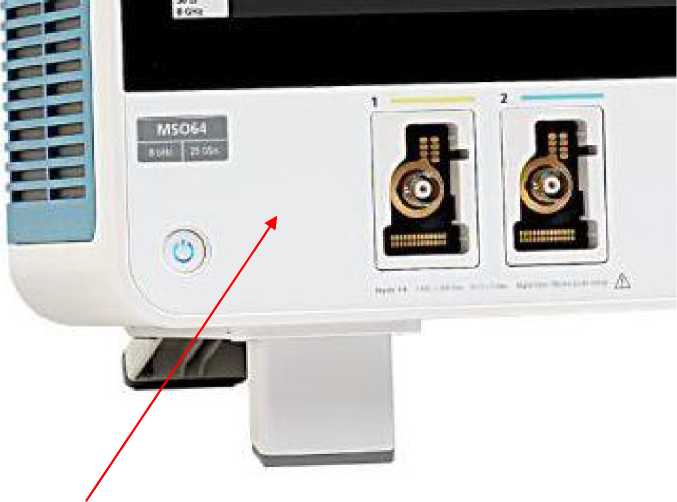

Рисунок 4 - Место нанесения знака утверждения типа и знака поверки

Технические характеристики

Метрологические и технические характеристики представлены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

1

2

АНАЛОГОВЫЕ КАНАЛЫ

Количество каналов

4

Максимальное разрешение АЦП, бит

16

Максимальная скорость выборки (частота дискретизации), ГГц

25

Максимальное количество записи отсчетов в память

стандартное исполнение

опция 6-RL-1

опция 6-RL-2

62,5Д0б 125406 250^106

Коэффициент развертки

от 40 пс/дел до 1000 с/дел

Входное сопротивление Rbx

(1 ±0,01) МОм (50 ±1,5) Ом

Количество делений вертикальной шкалы

10 (±5 от центра)

Коэффициент отклонения Ко, в последовательности 1-2-5, или п

эоизвольно по выбору

Rbx = 1 МОм

от 0,5 мВ/дел до 10 В/дел н

Rbx = 50 Ом

от 1 мВ/дел до 1 В/дел 2)

Пределы допускаемой относительной погрешности коэффициента отклонения, % 3)

Ко = 1 мВ/дел, Rbx = 1 МОм

±2,5

Ко = 1 мВ/дел, Rbx = 50 Ом

±4,0 4

Ко > 2 мВ/дел

±2,0

Остаточное смещение по вертикали Дсм, делений, не более

Ко > 1 мВ/дел, Rbx = 1 МОм

±0,2

Ко = 1 мВ/дел, Rbx = 50 Ом

±0,2

Ко > 2 мВ/дел, Rbx = 50 Ом

±0,1

Диапазон установки постоянного напряжения смещения исм, В

Rbx = 1 МОм

Ко < 63 мВ/дел

64 мВ/дел < Ко < 999 мВ/дел Ко > 1 В/дел

±1 ±10 ±100

Rbx = 50 Ом

Ко < 99 мВ/дел

±1

Ко > 100 мВ/дел

±10

Пределы допускаемой абсолютной погрешности установки постоянного напряжения смещения, В

±(0,005^исм + Дсм^Ко)

Верхняя частота полосы пропускания (Rbx = 50 Ом, по уровню напряжения 0,707), МГц

опция 6-BW-1000

1000

опция 6-BW-2500

2500

опция 6-BW-4000

4000

опция 6-BW-6000

6000

опция 6-BW-8000

8000

1) Ко = 0,5 мВ/дел является цифровым масштабным увеличением Ко = 1 мВ/дел

2) Ко = 1 мВ/дел является цифровым масштабным увеличением Ко = 2 мВ/дел

3) После выполнения процедуры компенсации сигнального тракта (SPC)

4) Типовое справочное значение

1

2

Частота опорного генератора, МГц

10

Пределы допускаемой относительной погрешности частоты опорного генератора 60 при выпуске из производства или после подстройки при температуре (23 ±2) °C

±1,2Ч0’8

Пределы допускаемого относительного дрейфа частоты опорного генератора за один год

±3-10’7

Пределы допускаемой дополнительной погрешности в рабочем диапазоне температур (от 0 до 50 °C)

±2Ч0’8

КАНАЛЫ ЛОГИЧЕСКОГО АНАЛИЗАТОРА

Количество каналов на один аналоговый входной канал 1)

8

Максимальная частота дискретизации, МГц

500

Диапазон установки порогов срабатывания по напряжению ип, В

±40

Разрешение порогов срабатывания по напряжению, мВ

10

Пределы допускаемой абсолютной погрешности установки порогов срабатывания по напряжению, В 2)

±(0,03/Лп + 0,1)

ЦИФРОВОЙ ВОЛЬТМЕТР

Диапазон измерений напряжения

±5^Ко^дел

Пределы допускаемой абсолютной погрешности измерения постоянного напряжения

±(0,015/U + 0,005/Лсм + 0,1 • Ко^дел) 3)

Пределы допускаемой относительной погрешности измерения переменного напряжения (скз) на частотах от 40 Гц до 1 кГц, %

±3

ЧАСТОТОМЕР

Диапазон измерений частоты

от 10 Гц до Fmax 4)

Минимальная амплитуда входного напряжения, мВ (п-п)

8

Количество разрядов индикации

8

Пределы допускаемой абсолютной погрешности измерения частоты

±(5F<F + 1 е.м.р.) 5)

ГЕНЕРАТОР СИГНАЛОВ ПРОИЗВОЛЬНОЙ ФОРМЫ (ОПЦИЯ 6-AFG)

Форма сигнала: Arbitrary, Sine, Square, Pulse, Ramp, Triangle, DC, Gaussian, Lorentz, Exponential rise/fall, Sin(x)/x, Random noise, Haversine, Cardiac

Максимальная частота дискретизации, МГц

250

Максимальное количество точек сигнала произвольной формы

1,25М05

Диапазон частот сигналов

Sine

от 0,1 Гц до 50 МГц

Square, Pulse

от 0,1 Гц до 25 МГц

Ramp, Triangle

от 0,1 Гц до 500 кГц

Gaussian, Lorentz, Haversine, Exponential rise/fall

до 5 МГц

Sin(x)/x

до 2 МГц

1) При использовании пробника TLP058

2) Типовое справочное значение

3) U - измеряемое значение напряжения, исм - напряжение смещения

4) Fmax - верхняя частота полосы пропускания

5) F - измеряемое значение частоты, 6F - относительная погрешность частоты опорного генератора с учетом временного дрейфа, е.м.р.- единица младшего разряда индикации

1

2

Пределы допускаемой относительной погрешности частоты F (Sine, Square, Pulse, Ramp)

F < 10 кГц

±1,3-10’4

F > 10 кГц

±5Н0-5

Сопротивление нагрузки (по выбору)

50 Ом; 1 МОм

Диапазон установки амплитуды напряжения (п-п) синусоидального сигнала, В

сопротивление нагрузки 50 Ом

от 0,01 до 2,5

сопротивление нагрузки 1 МОм

от 0,02 до 5

Диапазон установки постоянного напряжения смещения Ссм, В

сопротивление нагрузки 50 Ом

±2,5

сопротивление нагрузки 1 МОм

±5

Пределы допускаемой абсолютной погрешности установки постоянного напряжения смещения ДСсм, В

±(0,015-исм + 0,001)

Пределы допускаемой абсолютной погрешности установки амплитуды напряжения U (п-п) на частоте 1 кГц, В

±(0,015И +0,015Исм + 0,001)

Неравномерность амплитудно-частотной характеристики синусоидального сигнала на частотах F, дБ, не более 1)

F < 1 кГц

±0,5

F >1 кГц

±1,5

Коэффициент гармоник синусоидального сигнала на нагрузке 50 U (п-п) > 200 мВ

...............................................................................................50 мВ"<" Щп-п) <" 200 мВ...........................................................................................................................

Ом, %, не более 1)

1,0

2,5

ВЫХОД СИНХРОНИЗАЦИИ AUX OUT

Частота сигнала прямоугольной формы: частота внутреннего опорного генератора или внешней синхронизации, частота триггера осциллографа либо генератора сигналов 5-AFG

Верхний уровень сигнала, В

сопротивление нагрузки 50 Ом, не менее

сопротивление нагрузки 1 МОм, не менее

1,0

2,5

Нижний уровень сигнала, В

сопротивление нагрузки 50 Ом, не более

0,25

сопротивление нагрузки 1 МОм, не более

0,7

ВХОД СИНХРОНИЗАЦИИ

Частота сигнала, МГц

от 9,99999 до 1,00001

Диапазон амплитуды входного напряжения (п-п), В

от 1,5 до 7,0

Входное сопротивление (номинальное значение), Ом

745

1) Типовое справочное значение

Таблица 3 - Основные технические характеристики

Частота сети питания, Гц

50 ±5; 400 ±40

Напряжение сети питания, В

частота 50 Гц

от 90 до 262

частота 400 Гц

115 ±11,5

Потребляемая мощность, Вт, не более

400

Г абаритные размеры, мм

ширина

454

глубина

205

высота (ручка опущена вниз)

309

Масса, кг, не более

13

Рабочие условия применения

температура окружающего воздуха, °C

от 0 до 50

относительная влажность воздуха, %

от 5 до 90 при температуре до 40 °C

Знак утверждения типа

наносится на лицевую панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

представлена в таблице 4.

Таблица 4 - Комплектность осциллографов

Наименование и обозначение

Кол-во

Осциллограф цифровой MSO64 с частотной опцией по заказу:

6-BW-1000/6-BW-2500/6-BW-4000/6-BW-6000/6-BW-8000

1 шт.

Опции 6-AFG, 6-RL-1 или 6-RL-2, 5-WIN

по заказу

Пробник напряжения TPP1000

4 шт.

Пробник логического анализатора TLP058 (1 шт. на канал)

по заказу

Кабель сетевой

1 шт.

Передняя крышка 200-5406 с футляром для принадлежностей 016-2106

1 шт.

Руководство по инсталляции и безопасности 071-3579

1 шт.

Манипулятор «мышь» с интерфейсом USB 119-7054

1 шт.

Руководство по эксплуатации 077-1432-00

1 шт.

Методика поверки MS064/MH-2019

1 шт.

Поверка

осуществляется по документу MSO64/Mn—2019 «ГСИ. Осциллографы цифровые MSO64.

Методика поверки», утвержденному ЗАО «АКТИ-Мастер» 14.02.2019 г.

Основные средства поверки:

- калибратор осциллографов Fluke 9500B с активной головкой 9530, регистрационный номер 30374-13;

- частотомер универсальный Tektronix FCA3000, регистрационный номер 51532-12;

- стандарт частоты рубидиевый Stanford Research Systems FS725, регистрационный номер 31222-06;

- мультиметр цифровой Keithley 2000; рег. № 25787-08;

- генератор сигналов Agilent E8257D с опциями 520, 1E1; регистрационный номер 53941-13 (для опций 6-BW-4000, 6-BW-6000, 6-BW-8000);

- ваттметр проходящей СВЧ мощности Rohde & Schwarz NRP-Z28; регистрационный номер 43643-10 (для опций 6-BW-4000, 6-BW-6000, 6-BW-8000).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится лицевую панель корпуса модулей в виде наклейки (место нанесения показано на рисунке 1) и/или на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы

ГСИ. Государственная поверочная схема для средств измерений времени и частоты (приказ Росстандарта от 31.07.2018 г. № 1621)

ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний
