Резервуары вертикальные стальные цилиндрические РВС-200, РВС-2000, РВС-3000
| Номер в ГРСИ РФ: | 74566-19 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | АО "Газпромнефть-Терминал", г.Новосибирск |
Резервуары вертикальные стальные цилиндрические РВС-200, РВС-2000, РВС-3000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74566-19 |
| Наименование | Резервуары вертикальные стальные цилиндрические |
| Модель | РВС-200, РВС-2000, РВС-3000 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | на 5 шт. с зав.№ РВС-200: 7, 9; РВС-2000: 23, 45; РВС-3000: 57 |
Производитель / Заявитель
АО "Газпромнефть-Терминал", г.Новосибирск
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 5 лет |
| Зарегистрировано поверок | 13 |
| Найдено поверителей | 3 |
| Успешных поверок (СИ пригодно) | 13 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 74566-19: Описание типа СИ | Скачать | 450.6 КБ | |
| 74566-19: Методика поверки | Скачать | 50.6 КБ |
Описание типа
Назначение
Резервуары вертикальные стальные цилиндрические РВС-200, РВС-2000, РВС-3000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Описание
Принцип действия резервуаров вертикальных стальных цилиндрических РВС-200, РВС-2000, РВС-3000, основан на измерении объема нефти и нефтепродуктов в зависимости от уровня их наполнения.
Резервуары представляют собой стальной сосуд цилиндрической формы с днищем и кровлей.
Тип резервуаров - наземный вертикальный сварной:
- резервуар вертикальный стальной с кровлей без понтона (РВС);
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуаров.
Резервуары вертикальные стальные цилиндрические РВС-200 с заводскими номерами 7, 9, РВС-2000 с заводскими номерами 23, 45, РВС-3000 с заводским номером 57 расположены на территории Барнаульской нефтебазы, по адресу: г. Барнаул, ул. Карла Маркса 124.
Общий вид резервуаров вертикальных стальных цилиндрических РВС-200, РВС-2000, РВС-3000, представлен на рисунках 1-3.

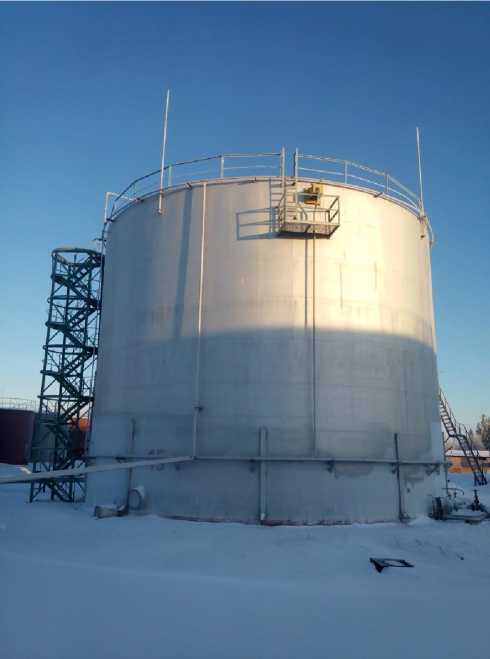

Рисунок 1 - Общий вид резервуара вертикального стального цилиндрического РВС-200
Рисунок 2 - Общий вид резервуара вертикального стального цилиндрического РВС-2000

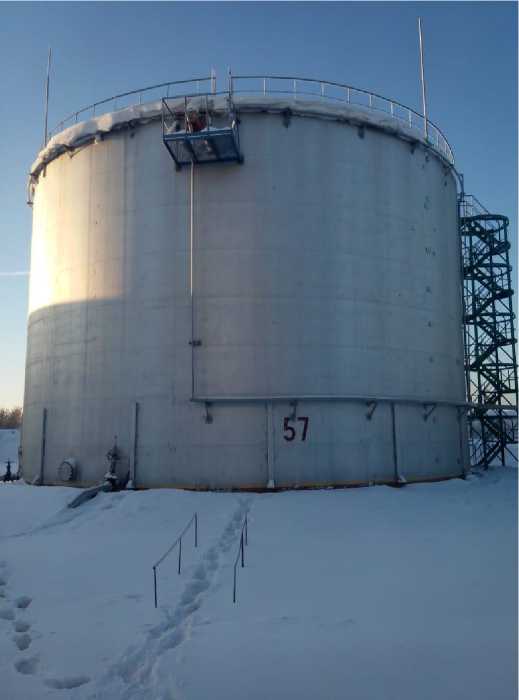

Рисунок 3 - Общий вид резервуара вертикального стального цилиндрического РВС-3000
Пломбирование резервуаров вертикальных стальных цилиндрических РВС-200, РВС-2000, РВС-3000 не предусмотрено.
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
РВС-200 |
РВС-2000 |
РВС-3000 | |
|
Номинальная вместимость, м3 |
200 |
2000 |
3000 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % |
±0,20 | ||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
РВС-200 РВС-2000 РВС-3000 | |
|
Условия эксплуатации: - температура окружающего воздуха, С - атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
20 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3
|
Наименование |
Обозначение |
Количество |
|
Резервуар вертикальный стальной цилиндрический |
РВС-200 |
2 шт. |
|
Паспорт |
- |
2 экз. |
|
Градуировочная таблица |
- |
2 экз. |
|
Резервуар вертикальный стальной цилиндрический |
РВС-2000 |
2 шт. |
|
Паспорт |
- |
2 экз. |
|
Градуировочная таблица |
- |
2 экз. |
|
Резервуар вертикальный стальной цилиндрический |
РВС-3000 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Поверка
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки»
Основные средства поверки:
- рулетка измерительная металлическая 2-го класса точности Р30Н2Г, предел измерений от 0 до 30 м, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 55464-13;
- рулетка измерительная металлическая 2-го класса точности Р100У2К, предел измерений от 0 до 100 м, регистрационный номер 55464-13;
- толщиномер ультразвуковой А1207, диапазон измерения от 0,8 до 30,0 мм, регистрационный номер 48244-11;
- термометр цифровой малогабаритный ТЦМ 9410, зонд ТТЦ01-180, диапазон измерений от минус 50 до плюс 200 °С, регистрационный номер 32156-06;
- нивелир электронный SDL30, предел допускаемой средней квадратической погрешности измерений превышений на 1 км двойного хода, 2 мм, регистрационный номер 19368-06.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
Сведения о методах измерений
МИ 3538-2015 «Рекомендация. ГСИ. Масса и объем нефтепродуктов. Методика измерений в резервуарах вертикальных стальных цилиндрических косвенным методом статических измерений на объектах ПАО «Газпромнефть». Регистрационный номер ФР.1.29.2015.21897
Нормативные документы
Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
