Резервуары стальные вертикальные цилиндрические РВС-200, РВС-300, РВС-500, РВС-700, РВС-2000, РВС-3000
| Номер в ГРСИ РФ: | 74580-19 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | АО Самарский завод "Котельно-Вспомогательного Оборудования и Трубопроводов" (АО "СЗ КВОиТ"), г. Самара |
Резервуары стальные вертикальные цилиндрические РВС-200, РВС-300, РВС-500, РВС-700, РВС-2000, РВС-3000 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74580-19 |
| Наименование | Резервуары стальные вертикальные цилиндрические |
| Модель | РВС-200, РВС-300, РВС-500, РВС-700, РВС-2000, РВС-3000 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | на 10 шт. с зав.№ РВС-200: 6, 12; РВС-300: 4; РВС-500: 501/1, 501/2, 501/3, 501/4; РВС-700: 1205; РВС-2000: 7; РВС-3000: 1537 |
Производитель / Заявитель
АО "Самарский завод котельно-вспомогательного оборудования и трубопроводов", г.Самара
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 5 лет |
| Зарегистрировано поверок | 13 |
| Найдено поверителей | 3 |
| Успешных поверок (СИ пригодно) | 13 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 74580-19: Описание типа СИ | Скачать | 836.9 КБ | |
| 74580-19: Методика поверки | Скачать | 50.6 КБ |
Описание типа
Назначение
Резервуары стальные вертикальные цилиндрические РВС-200, РВС-300, РВС-500, РВС-700, РВС-2000, РВС-3000 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Описание
Резервуары стальные вертикальные цилиндрические РВС-200, РВС-300, РВС-500, РВС-700, РВС-2000, РВС-3000 представляют собой стальные сосуды с днищем и крышей, оборудованные приемо-раздаточными патрубками и технологическими люками.
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки.
Резервуары стальные вертикальные цилиндрические РВС-200 №№ 6, 12, РВС-300 № 4, РВС-500 №№ 501/1, 501/2, 501/3, 501/4, РВС-700 № 1205, РВС-2000 № 7, РВС-3000 № 1537 расположены: Российская Федерация, Самарская обл., г. Новокуйбышевск, ул. Осипенко, д. 12, стр. 1, АО «НК НПЗ».
Общий вид резервуаров стальных вертикальных цилиндрических РВС-200, РВС-300, РВС-500, РВС-700, РВС-2000, РВС-3000 представлен на рисунке 1 - 6.

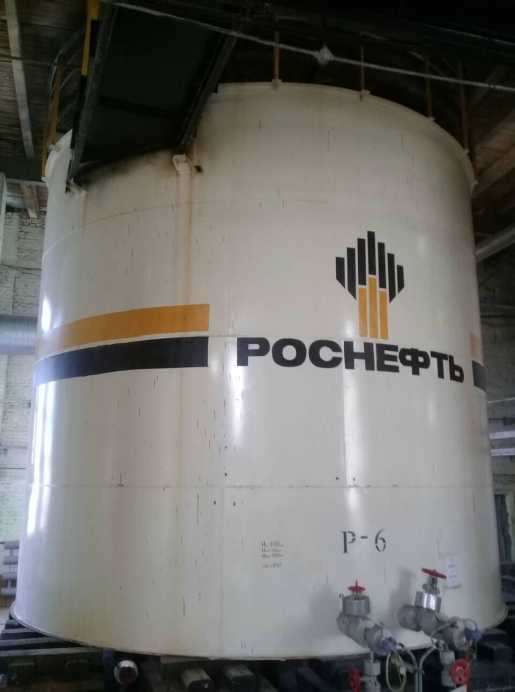

Рисунок 1 - Общий вид резервуара стального вертикального цилиндрического РВС-200

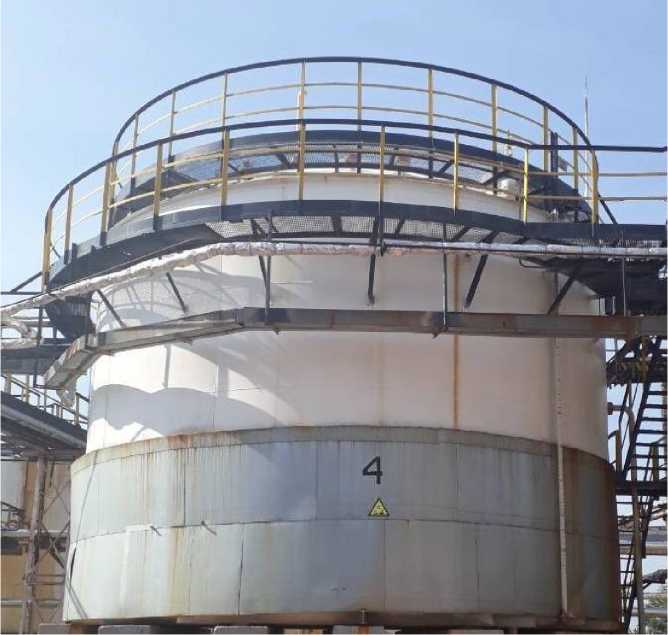

Рисунок 2 - Общий вид резервуара стального вертикального цилиндрического РВС-300
Рисунок 4 - Общий вид резервуара стального вертикального цилиндрического РВС-700

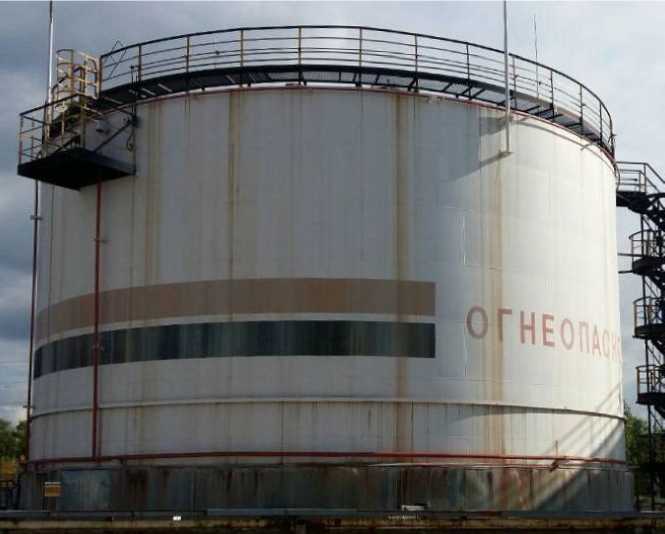

Рисунок 6 - Общий вид резервуара стального вертикального цилиндрического РВС-3000
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-200, РВС-300, РВС-500, РВС-700, РВС-2000, РВС-3000 не предусмотрено.
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||
|
РВС-200 |
РВС-300 |
РВС-500 |
РВС-700 |
РВС-2000 |
РВС-3000 | |
|
Номинальная вместимость, м3 |
200 |
300 |
500 |
700 |
2000 |
3000 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара, % |
±0,2 | |||||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
|
Средний срок службы, лет |
30 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средств измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной вертикальный цилиндрический |
РВС-200 |
2 шт. |
|
Резервуар стальной вертикальный цилиндрический |
РВС-300 |
1 шт. |
|
Резервуар стальной вертикальный цилиндрический |
РВС-500 |
4 шт. |
|
Резервуар стальной вертикальный цилиндрический |
РВС-700 |
1 шт. |
|
Резервуар стальной вертикальный цилиндрический |
РВС-2000 |
1 шт. |
|
Резервуар стальной вертикальный цилиндрический |
РВС-3000 |
1 шт. |
|
Паспорт |
- |
10 экз. |
Поверка
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая Р, Р20У2Г (регистрационный № 51171-12);
- рулетка измерительная металлическая Р, Р50У2К (регистрационный № 51171-12);
- толщиномер ультразвуковой ТЭМП-УТ1 с диапазоном измерений от 0,5 до 300 мм (регистрационный № 38230-08);
- штангенциркуль ТПЦ-1-150-0,1 (регистрационный № 260-05);
- термометр ртутный стеклянный лабораторный ТЛ-6М № 2 КТ 1 (регистрационный № 298-92);
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
Сведения о методах измеренийНормативные документы
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.02.2018 г. № 256
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
