Резервуары стальные вертикальные цилиндрические РВС-700, РВС-2000, РВС-3000, РВС-5000, РВС-10000, РВС-20000
| Номер в ГРСИ РФ: | 74583-19 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | АО "Самарский резервуарный завод", г.Самара |
Резервуары стальные вертикальные цилиндрические РВС-700, РВС-2000, РВС-3000, РВС-5000, РВС-10000, РВС-20000 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74583-19 |
| Наименование | Резервуары стальные вертикальные цилиндрические |
| Модель | РВС-700, РВС-2000, РВС-3000, РВС-5000, РВС-10000, РВС-20000 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | на 36 шт. с зав.№ РВС-700: 1107, 1108, 1526, 1527, 1528; РВС-2000: 368, 1605, 1606; РВС-3000: 1568, 1569, 1570, 1571, 1572, 1573; РВС-5000: 33, 35, 36, 44, 51, 53, 56 … 58, 1707 … 1709; РВС-10000: 1658 … 1661; РВС-20000: 1, 2, 3, 7, 9, 11 |
Производитель / Заявитель
АО "Самарский резервуарный завод", г.Самара
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 5 лет |
| Зарегистрировано поверок | 31 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 31 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 21.04.2024 |
Поверители
Скачать
| 74583-19: Описание типа СИ | Скачать | 730.6 КБ | |
| 74583-19: Методика поверки | Скачать | 50.6 КБ |
Описание типа
Назначение
Резервуары стальные вертикальные цилиндрические РВС-700, РВС-2000, РВС-3000, РВС-5000, РВС-10000, РВС-20000 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Описание
Резервуары стальные вертикальные цилиндрические РВС-700, РВС-2000, РВС-3000, РВС-5000, РВС-10000, РВС-20000 представляют собой стальные сосуды с днищем и крышей, оборудованные приемо-раздаточными патрубками и технологическими люками.
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки.
Резервуары стальные вертикальные цилиндрические РВС-700 №№ 1107, 1108, 1526, 1527, 1528, РВС-2000 №№ 368, 1605, 1606, РВС-3000 №№ 1568, 1569, 1570, 1571, 1572, 1573, РВС-5000 №№ 33, 35, 36, 44, 51, 53, 56, 57, 58, 1707, 1708, 1709, РВС-10000 №№ 1658, 1659, 1660, 1661, РВС-20000 №№ 1, 2, 3, 7, 9, 11 расположены: Российская Федерация, Самарская обл., г. Новокуйбышевск, ул. Осипенко, д. 12, стр. 1, АО «НК НПЗ».

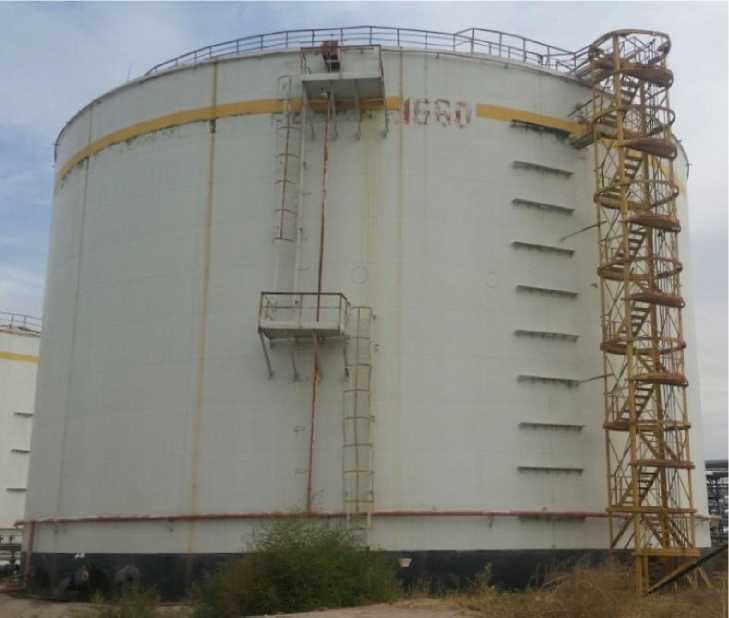

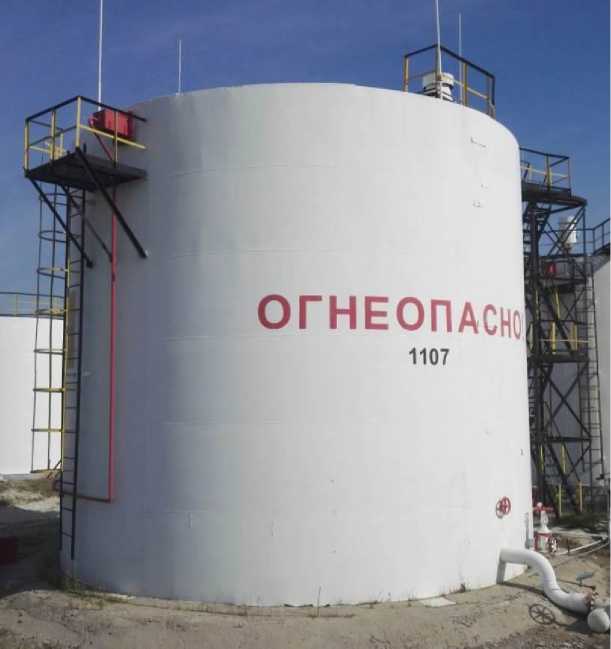

Общий вид резервуаров стальных вертикальных цилиндрических РВС-700, РВС-2000, РВС-3000, РВС-5000, РВС-10000, РВС-20000 представлен на рисунках 1 - 6.

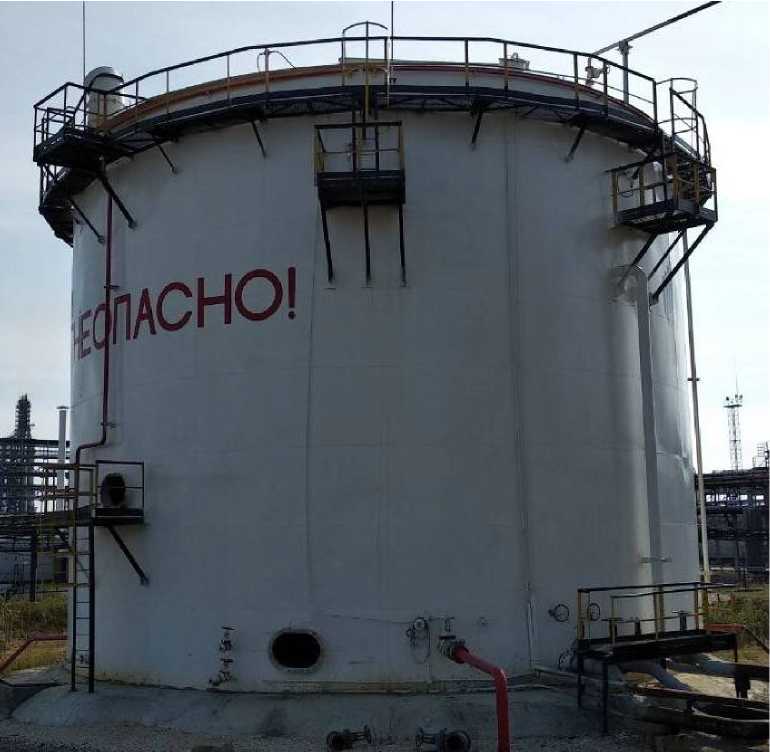

Рисунок 2 - Общий вид резервуара стального вертикального цилиндрического РВС-2000

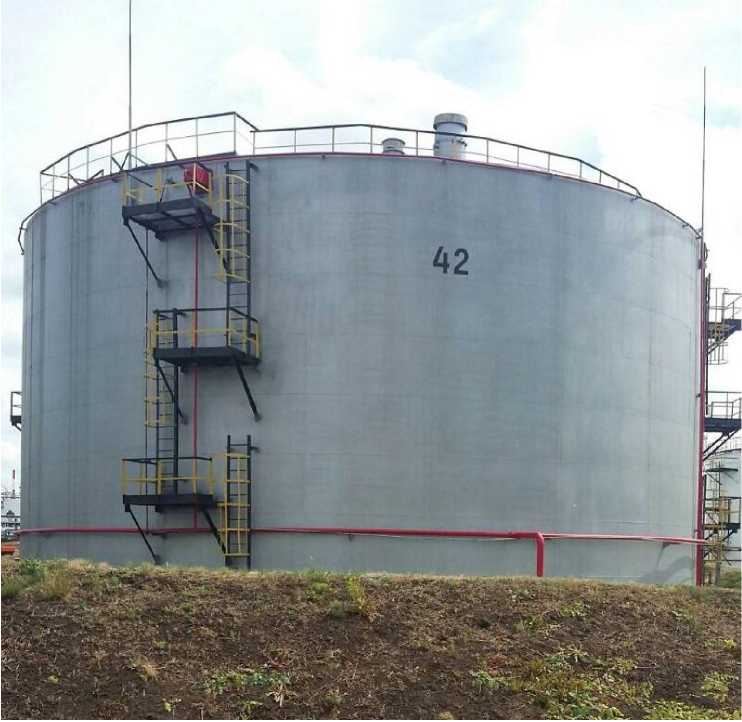

Рисунок 4 - Общий вид резервуара стального вертикального цилиндрического РВС-5000
Рисунок 6 - Общий вид резервуара стального вертикального цилиндрического РВС-20000
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-700, РВС-2000, РВС-3000, РВС-5000, РВС-10000, РВС-20000 не предусмотрено.
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||
|
РВС-700 |
РВС-2000 |
РВС-3000 |
РВС-5000 |
РВС-10000 |
РВС-20000 | |
|
Номинальная вместимость, м3 |
700 |
2000 |
3000 |
5000 |
10000 |
20000 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара, % |
±0,2 |
±0,1 | ||||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
|
Средний срок службы, лет |
30 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средств измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной вертикальный цилиндрический |
РВС-700 |
5 шт. |
|
Резервуар стальной вертикальный цилиндрический |
РВС-2000 |
3 шт. |
|
Резервуар стальной вертикальный цилиндрический |
РВС-3000 |
6 шт. |
|
Резервуар стальной вертикальный цилиндрический |
РВС-5000 |
12 шт. |
|
Резервуар стальной вертикальный цилиндрический |
РВС-10000 |
4 шт. |
|
Резервуар стальной вертикальный цилиндрический |
РВС-20000 |
6 шт. |
|
Паспорт |
- |
36 экз. |
Поверка
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая Р, Р20У2Г (регистрационный № 51171-12);
- рулетка измерительная металлическая Р, Р50У2К (регистрационный № 51171-12);
- толщиномер ультразвуковой ТЭМП-УТ1 с диапазоном измерений от 0,5 до 300 мм (регистрационный № 38230-08);
- штангенциркуль ТПЦ-1-150-0,1 (регистрационный № 260-05);
- термометр ртутный стеклянный лабораторный ТЛ-6М № 2 КТ 1 (регистрационный № 298-92);
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
Сведения о методах измеренийНормативные документы
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.02.2018 г. № 256
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
