Акселерометры трехосевые VIB 6.xxx
| Номер в ГРСИ РФ: | 74595-19 |
|---|---|
| Категория: | Акселерометры |
| Производитель / заявитель: | Фирма "Pruftechnik AG", Германия |
Акселерометры трехосевые серии VIB 6.xxx (далее- акселерометры) предназначены для измерений виброускорений в трех взаимно ортогональных плоскостях X, Y и Z.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74595-19 |
| Действует | по 01.04.2024 |
| Наименование | Акселерометры трехосевые |
| Модель | VIB 6.xxx |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 59e888e6-99a2-ab3f-68a1-0b4e64c28fb2 |
Производитель / Заявитель
Фирма "Pruftechnik AG", Германия
ГЕРМАНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
74595-19: Описание типа
2023-74595-19.pdf
|
Скачать | 112.4 КБ | |
|
74595-19: Методика поверки
2022-mp74595-19.pdf
|
Скачать | 72.9 КБ |
Описание типа
Назначение
Акселерометры трехосевые серии VIB б.ххх (далее- акселерометры) предназначены для измерений виброускорений в трех взаимно ортогональных плоскостях X, Y и Z.
Описание
Принцип действия акселерометров основан на использовании прямого пьезоэлектрического эффекта, состоящего в появлении электрического заряда на пьезоэлектрической пластине, пропорционального ускорению, воздействующему на акселерометр. Акселерометры имеют встроенный усилитель заряда.
В корпусе акселерометра заключены три чувствительных элемента, сориентированные таким образом, чтобы измерительные оси каждого из них были взаимно ортогональны в плоскостях X, Y и Z образуя пространственно-ориентированную ортогональную измерительную матрицу.
Акселерометры трехосевые серии VIB 6.xxx выпускаются в трех модификациях: VIB 6.215, VIB 6.216 и VIB 6.655.
Акселерометры различаются диапазонами измерений, диапазонами рабочих частот, конструкцией и диапазонами рабочих температур.

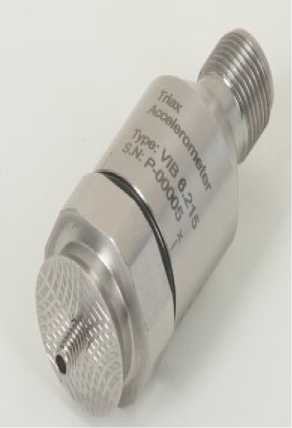

Общий вид акселерометров трехосевых модификаций VIB 6.215, VIB 6.216, VIB 6.655
приведен на рисунке 1.
VIB 6.215
VIB 6.216
VIB 6.655
Рисунок 1 - Общий вид акселерометров трехосевых модификаций VIB 6.215, VIB 6.216, VIB 6.655
Пломбирование акселерометров трехосевых серии VIB 6.xxx не предусмотрено.
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические и технические характеристики акселерометров трехосевых модификаций VIB 6.215, VIB 6.216
|
Наименование характеристики |
Модификации | |
|
VIB 6.215 |
VIB 6.216 | |
|
Значения | ||
|
Номинальное значение коэффициента преобразования по осям X и Y на базовой частоте 159 Гц, мВ/(м^с-2) |
67 | |
|
Номинальное значение коэффициента преобразования по оси Z на базовой частоте 159 Гц, мВ/(м^с-2) |
20 | |
|
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения по осям X и Y на базовой частоте 159 Гц, % |
±6 | |
|
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения по оси Z на базовой частоте 159 Гц, % |
±3 | |
|
Диапазон измерений виброускорений по осям X и Y, м/с2 |
от 0,1 до 19,6 | |
|
Диапазон измерений виброускорений по оси Z, м/с2 |
от 0,1 до 400 | |
|
Диапазон рабочих частот по осям X и Y, Гц |
от 0,1 до 1000 | |
|
Диапазон рабочих частот по оси Z, Гц |
от 1 до 10000 |
от 0,1 до 10000 |
|
Нелинейность амплитудной характеристики на базовой частоте 159 Гц, %, не более |
±2 | |
|
Неравномерность АЧХ относительно базовой частоты 159 Гц, дБ, не более |
±3 | |
|
Относительный коэффициент поперечного преобразования, %, не более |
5 | |
|
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения в диапазоне рабочих температур по осям X и Y, % |
±12 | |
|
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения в диапазоне рабочих температур по оси Z, % |
±15 | |
|
Параметры электрического питания: напряжение постоянного тока, В |
от 20 до 25 | |
|
Нормальные условия измерений: - температура окружающей среды, °С |
22±5 | |
|
Условия эксплуатации: -диапазон рабочих температур, °С |
от -40 до +85 | |
|
Габаритные размеры (диаметрхвысота), мм, не более |
22x60 | |
|
Масса, г, не более |
62 | |
Таблица 2 - Метрологические и технические характеристики акселерометров трехосевых модификации VIB 6.655
|
Наименование характеристики |
Модификации |
|
VIB 6.655 | |
|
Значения | |
|
Номинальное значение коэффициента преобразования на базовой частоте 159 Гц, мВ/(м-с’2) |
10,2 |
|
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 159 Гц, % |
±5 |
|
Диапазон измерений виброускорений, м/с2 |
от 0,1 до 490 |
|
Диапазон рабочих частот, Гц |
от 0,6 до 10000 |
|
Нелинейность амплитудной характеристики на базовой частоте 159 Гц, %, не более |
±2 |
|
Диапазон рабочих частот с неравномерностью амплитудно-частотной характеристики относительно базовой частоты 159 Гц не более ±10 %, Гц |
от 1 до 6500 |
|
Диапазон рабочих частот с неравномерностью амплитудно-частотной характеристики относительно базовой частоты 159 Гц не более ±3 дБ, Гц |
от 0,6 до 10000 |
|
Относительный коэффициент поперечного преобразования, %, не более |
5 |
|
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения в диапазоне рабочих температур, % |
±12 |
|
Параметры электрического питания: напряжение постоянного тока, В |
от 11 до 13 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
22±5 |
|
Условия эксплуатации: -диапазон рабочих температур, °С |
от -54 до +121 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
35х35х24 |
|
Масса, г, не более |
200 |
|
Примечание - метрологические характеристики на акселерометры модификации VIB 6.655 нормируются одинаково для каждой измерительной оси X,Y и Z. | |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом или методом наклейки.
Комплектность
Таблица 3- Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Акселерометр трехосевой |
серии VIB 6.xxx |
1 шт. |
|
Паспорт |
- |
1 экз. |
Поверка
осуществляется по документу ГОСТ Р 8.669-2009 «Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями. Методика поверки».
Основное средство поверки: поверочная вибрационная установка 2-го разряда по ГОСТ Р 8.800-2012.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых акселерометров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Сведения о методах измерений
ГОСТ Р 52545.1-2006 (ИСО 15242-1:2004) «Методы измерения вибрации. Часть 1.
Основные положения»
Нормативные документы
ГОСТ Р 8.800-2012 ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1-10-1 до 2404 Гц
Техническая документация фирмы «PRUFTECHNIK AG», Германия
