Приборы цифровые измерительные Рометр Ф4802
| Номер в ГРСИ РФ: | 74596-19 |
|---|---|
| Производитель / заявитель: | ПО "Микроприбор", Украина, г.Львов |
Приборы цифровые измерительные «Рометр Ф4802» (далее по тексту - приборы) предназначены для измерения удельного сопротивления четырехзондовым методом полупроводниковых материалов в виде слитков, а также отрезных шайб толщиной от 2 до 15 мм, определенной с точностью до третьей значащей цифры.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74596-19 |
| Наименование | Приборы цифровые измерительные |
| Модель | Рометр Ф4802 |
| Страна-производитель | УКРАИНА |
| Срок свидетельства (Или заводской номер) | на 3 шт. с зав.№ 006, 007, 011 |
Производитель / Заявитель
ПО "Микроприбор", Украина, г.Львов
УКРАИНА
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 10 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 10 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 74596-19: Описание типа СИ | Скачать | 371.3 КБ | |
| 74596-19: Методика поверки | Скачать | 2.6 MБ |
Описание типа
Назначение
Приборы цифровые измерительные «Рометр Ф4802» (далее по тексту - приборы) предназначены для измерения удельного сопротивления четырехзондовым методом полупроводниковых материалов в виде слитков, а также отрезных шайб толщиной от 2 до 15 мм, определенной с точностью до третьей значащей цифры.
Описание
Принцип действия приборов основан на пропускании через исследуемый образец кремния постоянного тока известной величины и измерений возникающей разности потенциалов. Постоянный ток пропускают через образец между внешними зондами 4-х зондовой головки и измеряют возникающую разность потенциалов между внутренними зондами. Удельное электрическое сопротивление (далее - УЭС) вычисляется из значений заданного тока и измеренной разности потенциалов с применением поправочных коэффициентов на температуру образца, диаметр и толщину пластины.
Приборы состоят из следующих основных функциональных элементов: 4-х зондовой головки с линейным расположением зондов; двух источников питания (один для измерительной схемы, другой для питания шаговых двигателей), микро-ЭВМ; аналогоцифрового преобразователя (АЦП); блока индикации и устройства ввода.
Измерение удельного сопротивления четырехзондовым методом заключается в том, что через контролируемый образец от источника тока посредством крайних зондов пропускается определенный ток I, при этом средние зонды служат для снятия падения напряжения U, вызванного током I, на участке полупроводникового материала между потенциальными зондами.
Общий вид приборов, обозначение места нанесения знака поверки представлены на рисунке 1. Пломбирование приборов цифровых измерительных «Рометр Ф4802» не предусмотрено.
Место нанесения знака поверки

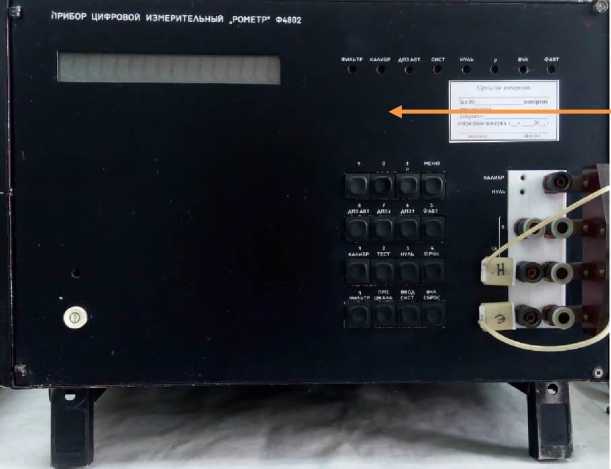

Рисунок 1 - Общий вид терминала, место нанесения знака поверки
Программное обеспечение
Программное обеспечение, встроенное в прибор, предназначено для управления, тестирования и обработки результатов измерений.
ПО является автономным и метрологически значимым полностью.
Несанкционированное изменение ПО невозможно.
Уровень защиты ПО РОМЕТР «высокий» в соответствии с Р 50.2.077-2014.
аблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ПО РОМЕТР |
|
Номер версии (идентификационный номер) ПО |
v12.c.xxx * |
|
* - где с - серийный номер СИ; ххх - версия сборки ПО | |
Технические характеристики
аблица 2 - Метрологические характеристики
|
Диапазон измерения удельного сопротивления, Ом^см |
от 0,001 до 1 000 |
|
Пределы допускаемой основной относительной погрешности измерений удельного сопротивления, %, в диапазоне от 0,001 до 1,0 Ом^см включ., св. 1,0 до 1 000 Ом^см |
±5 ±3 |
|
Пределы отклонений межзондовых расстояний измерительной 4-х зондовой головки, мм |
±0,01 |
аблица 3 - Основные технические характеристики
|
Параметры электрического питания: - напряжение питающей сети, В - частота питающей сети, Гц - коэффициент гармоник, % не более |
220 ±22 50 ±1 5 |
|
Потребляемая мощность, Вт, не более |
50 |
|
Габаритные размеры средства измерений, мм, не более - настольное исполнение - стоечное исполнение |
440x290x480 485x270x525 |
|
Масса прибора без выносного устройства и зондовых устройств, кг, не более |
25 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа - отсутствие вибраций и ударов |
от +18 до +28 от 30 до 80 от 84,0 до 106,7 |
|
Средний срок службы изделия, лет, не менее |
8 |
|
Среднее время восстановления работоспособности, ч, не более |
24 |
Знак утверждения типа
наносится на титульный лист паспорта Ж12.729.002 ПС типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Приборы цифровые измерительные «Рометр Ф4802» |
Ж12.729.002 |
3 шт. |
|
Комплект запасных частей и принадлежностей |
3 компл. | |
|
Паспорт |
Ж12.729.002 ПС |
3 экз. |
|
Руководство по эксплуатации |
Ж12.729.002 РЭ |
1 экз. |
|
Альбом схем электрических специальных |
1 экз. | |
|
Методика поверки |
18-18/026 МП |
1 экз. |
Поверка
осуществляется по документу 18-18/026 МП «Приборы цифровые измерительные «Рометр Ф4802». Методика поверки», утвержденному ФБУ «Красноярский ЦСМ» 21.09.2018 г.
Основные средства поверки:
- катушки электрического сопротивления Р310 и Р321, регистрационный номер в Федеральном информационном фонде 1162-58, диапазон измерений сопротивления от 0,001 до 10 Ом, класс точности 0,01;
- магазин сопротивлений МСР-60М, регистрационный номер в Федеральном информационном фонде 2751-71, диапазон измерений сопротивления от 0,01 до 111111,1 Ом, погрешность 0,02 % ;
- микроскоп видеоизмерительный ММ 320, регистрационный номер в Федеральном информационном фонде № 39844-08, диапазон измерений по оси X от 0 до 200 мм, пределы допускаемой погрешности измерений ±0,003 + (L /100) мм).
Допускается применение аналогичных средств поверки, обеспечивающих метрологические характеристики поверяемых СИ с требуемой точностью.
Знак поверки наносится на переднюю панель корпуса прибора оттиском клейма поверителя и на свидетельство о поверке в виде наклейки со штрих-кодом.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Приказ Минпромторгра РФ от 15 февраля 2016 г. № 146 "Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления"
