Детекторы радиоактивности для ВЭЖХ GABI Nova
| Номер в ГРСИ РФ: | 74599-19 |
|---|---|
| Производитель / заявитель: | Фирма "Elysia-raytest GmbH", Германия |
Детекторы радиоактивности для ВЭЖХ GABI Nova (далее - GABI Nova) предназначены для измерений относительного изменения активности в потоке жидкости (элюата) при проверке радиохимической чистоты соединений с помощью ВЭЖХ, а также для измерений активности радионуклидов в компонентах разделяемой смеси в соответствии с аттестованными и стандартизованными методиками (методами) измерений (при использовании в сфере государственного регулирования обеспечения единства измерений).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74599-19 |
| Наименование | Детекторы радиоактивности для ВЭЖХ |
| Модель | GABI Nova |
| Страна-производитель | ГЕРМАНИЯ |
| Срок свидетельства (Или заводской номер) | 01.04.2024 |
Производитель / Заявитель
Фирма "Elysia-raytest GmbH", Германия
ГЕРМАНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 6 |
| Найдено поверителей | 4 |
| Успешных поверок (СИ пригодно) | 6 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 14.04.2024 |
Поверители
Скачать
| 74599-19: Описание типа СИ | Скачать | 391.5 КБ | |
| 74599-19: Методика поверки | Скачать | 4.4 MБ |
Описание типа
Назначение
Детекторы радиоактивности для ВЭЖХ GABI Nova (далее - GABI Nova) предназначены для измерений относительного изменения активности в потоке жидкости (элюата) при проверке радиохимической чистоты соединений с помощью ВЭЖХ, а также для измерений активности радионуклидов в компонентах разделяемой смеси в соответствии с аттестованными и стандартизованными методиками (методами) измерений (при использовании в сфере государственного регулирования обеспечения единства измерений).
Описание
Принцип работы GABI Nova основан на поглощении энергии ионизирующей частицы в чувствительном объеме детектора и преобразовании поглощенной энергии в электрический импульс, регистрируемый последующими электронными устройствами. Распределение количества зарегистрированных импульсов во времени записывается в виде графика (хроматограммы). Количество импульсов, зарегистрированных в единицу времени (скорость счета импульсов) пропорциональна активности радионуклидов в элюате, находящемся в данный момент в измерительной ячейке, а суммарное количество импульсов, зарегистрированных в пике выходного сигнала (площадь хроматографического пика), пропорционально активности радионуклидов в элюате, прошедшем за это время через детектор.
Детекторы радиоактивности для ВЭЖХ GABI Nova состоят из:
- электронно-измерительного блока;
- детектирующей системы;
- персонального компьютера с программным обеспечением Gina Star.
Электронно-измерительный блок содержит: блок питания; плату центрального процессора, с интерфейсом RS 232 для передачи данных в персональный компьютер, плата может обрабатывать до 7 аналоговых входных сигналов; плату АВНУ, на которой располагаются все электронные схемы для гамма-детектора, такие как блок высокого напряжения (НУ), усилитель и модули дискриминатора. Вся электронная часть управления и измерения состоит из модулей, поэтому имеется возможность замены различных компонентов путем перестановки соответствующего сменного модуля.
Электронно-измерительный блок выполнен в трех вариантах корпуса: Standalone, Agilent-Compatible, Shimadzu-Compatible, форма которых разработана в соответствии с формой корпуса хроматографа, что позволяет создавать единую эргономичную систему.
Детектирующая система GABI Nova представляет собой сцинтилляционный детектор излучения и проточную ячейку, помещенные в свинцовую защиту
Для детектирующей системы применяются детекторы 2x2" Nal(Tl) и 3x3" Nal(Tl). Стандартные проточные ячейки изготавливаются из тефлона и имеют объем 5 мл и 25 мл.
Для управления работой GABI Nova используется программное обеспечение Gina Star, установленное на персональный компьютер. Программное обеспечение Gina Star - это комплексное программное решение, позволяющее управлять не только любыми радиометрами производства Elysia-raytest, но и модулями хроматографов, образуя единый радиохроматографический комплекс.
О бщий вид GABI Nova приведен на рисунке 1.
Пломбирование GABI Nova не предусмотрено.

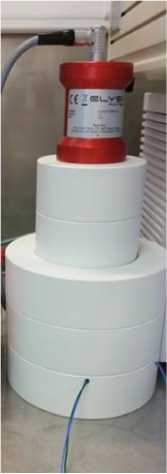

Детектирующая система

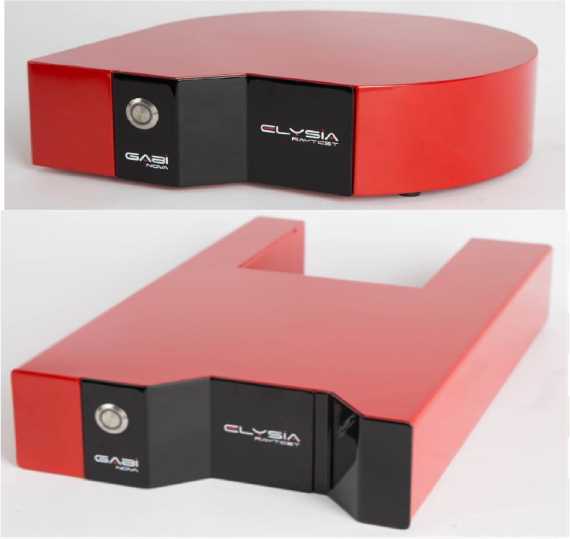

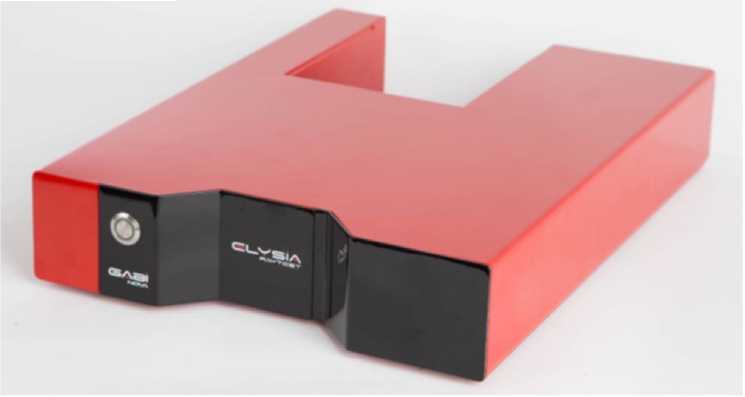

Электронно-измерительный блок в вариантах корпуса (сверху вниз):
Standalone, Shimadzu-Compatible, Agilent-Compatible
Рисунок 1 - Общий вид детектора радиоактивности для ВЭЖХ GABI Nova
Программное обеспечение
Работа детектора осуществляется с помощью встроенного ПО «GABI Nova» под управлением автономного (внешнего) ПО «Gina Star», установленного на персональный компьютер.
Встроенное ПО «GABI Nova» обеспечивает регистрацию и передачу измеряемых сигналов во внешнее ПО, установленное на ПК, а также сохраняет настройки, установленные с помощью внешнего ПО. Запись встроенного ПО осуществляется в процессе производства, перепрограммирование в процессе эксплуатации невозможно.
Внешнее программное обеспечение (ПО) «Gina Star» устанавливается на персональный компьютер и работает под управлением операционной системы Windows. ПО является автономным и предназначено для настройки, проверки работоспособности, получения и обработки данных.
Разделение встроенного ПО «GABI Nova» и прикладного ПО «Gina Star» с выделением метрологически значимой части не предусмотрено. К метрологически значимой части относится все ПО «GABI Nova» и «Gina Star».
Влияние ПО учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения детекторов радиоактивности для ВЭЖХ GABI Nova от непреднамеренных и преднамеренных изменений соответствует уровню «средний», согласно Р 50.2.077-2014.
Таблица 1 - Идентификационные данные метрологически значимого ПО
|
Идентификационные данные (признаки) |
Значения | |
|
Встроенное |
Автономное (внешнее) | |
|
Идентификационное наименование ПО |
GABI Nova |
Gina Star (gina_nt.exe) |
|
Номер версии (идентификационный номер) ПО |
2.001) |
6.11) |
|
Цифровой идентификатор ПО (по MD5) |
недоступен |
4C0C2E0C73F8A468 E8FD2CCB295A6C0F2) |
|
1) Номер версии не ниже указанного в таблице. 2) Контрольная сумма файла относится к указанной в таблице версии программного обеспечения. | ||
Технические характеристики
Таблица 2 - Метрологические характеристики детекторов радиоактивности для ВЭЖХ GABI Nova
|
Наименование характеристики |
Значение |
|
Диапазон энергии регистрируемого гамма-излучения, кэВ |
от 30 до 1600 |
|
Фон, с-1, типичные значения в защите: - детектор 2x2" Nal(Tl) - детектор 3x3"Nal(Tl) |
5 15 |
|
Чувствительность детектора* при^регистрации гамма-излучения источника типа ОСГИ радионуклида 13/Cs, Бк -с-1, не менее: - детектор 2x2" Nal(Tl) - детектор 3x3"Nal(Tl) |
0,15 0,20 |
|
Чувствительность детектора 1) при регистрации гамма-излучения радионуклида 129I, Бк’1-с’1, не менее: - детектор 2x2" Nal(Tl) - детектор 3x3" Nal(Tl) |
0,20 0,02 |
|
Предел детектирования, Бк, не более: 3/Cs (источник типа ОСГИ) - детектор 2x2» Nal(Tl) - детектор 3x3» Nal(Tl) |
20 10 |
|
Предел допускаемого относительного СКО выходного сигнала 2), % |
3 |
|
Пределы допускаемого относительного изменения выходного сигнала за 8 часов непрерывной работы, % |
±3 |
|
-1 Максимальная загрузка, с |
2,5-106 |
|
Время установления рабочего режима, мин, не более |
60 |
|
Время непрерывной работы, не менее, ч |
8 |
|
1) Номинальное значение чувствительности при расположении источника вплотную к торцевой поверхности блока детектирования. Реальное значение чувствительности определяется при поверке. 2) Определено при расположении источника радионуклида 137Cs активностью от 104 до 105 Бк вплотную к торцевой поверхности блока. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Питание осуществляется от сети переменного тока: | |
|
- напряжение, В | |
|
- частота, Гц |
50+1 |
|
Потребляемая мощность, 1ГА, не более |
35 |
|
Масса, кг, не более: | |
|
- электронно-измерительный блок GABI Nova |
2,8 |
|
- детектор 2x2" Nal(Tl) |
1,0 |
|
- детектор 3x3"Nal(Tl) |
1,0 |
|
- свинцовая защита детектора |
50 |
|
Габаритные размеры, мм, не более: | |
|
- электронно-измерительный блок GABI Nova: | |
|
Standalone: | |
|
- длина |
278 |
|
- ширина |
266 |
|
- высота |
84 |
|
Agilent-Compatible: | |
|
- длина |
440 |
|
- ширина |
325 |
|
- высота |
84 |
|
Shimadzu-Compatible | |
|
- длина |
420 |
|
- ширина |
260 |
|
- высота |
84 |
|
- детектор 2x2" Nal(Tl) | |
|
- диаметр |
70 |
|
- высота |
270 |
|
- детектор 3x3"Nal(Tl) | |
|
- диаметр |
82 |
|
- высота |
270 |
|
- свинцовая защита детектора | |
|
- диаметр |
185 |
|
- высота |
245 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от +10 до +40 |
|
- относительная влажность (при температуре +30 °С), %, не | |
|
более |
70 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средняя наработка на отказ, ч |
20000 |
|
Средний срок службы после ввода в эксплуатацию, лет |
15 |
Знак утверждения типа
наносится методом компьютерной графики на титульный лист Руководства по эксплуатации детектора радиоактивности для ВЭЖХ GABI Nova и на пленочную этикетку, клеящуюся на лицевой панели корпуса электронно-измерительного блока.
Комплектность
Таблица 4 - Комплектность детектора радиоактивности для ВЭЖХ GABI Nova
|
Наименование |
Обозначение |
Количество |
|
Детектор радиоактивности для ВЭЖХ GABI Nova в состав: Электронно-измерительный блок1) Детектор 1) Свинцовая защита 1) Проточная ячейка 1) Комплект кабелей 1) Программное обеспечение (ПО) 2) |
GABI Nova детектор 2x2" Nal(Tl) детектор 3x3" Nal(Tl) ---Gina Star |
1 1 1 - - 1 1 |
|
Руководство по эксплуатации |
Детекторы радиоактивности для ВЭЖХ GABI Nova. Руководство по эксплуатации |
1 |
|
Методика поверки |
МП 2101-001-2018 |
1 |
|
Компьютер 3) |
- |
1 |
|
Принтер 3) |
- |
1 |
|
1) Конструктив и количество согласуется с заказчиком при заказе. 2) Поставляется в виде дистрибутива на компакт диске, электронном носителе или путем самостоятельной загрузки с web-сайта производителя. 3) Наличие и конкретная модель компьютера и принтера согласуется с заказчиком при заказе системы. | ||
Поверка
осуществляется по документу МП 2101-001-2018 «ГСИ. Детекторы радиоактивности для ВЭЖХ GABI Nova. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 12 июля 2018 г.
Основные средства поверки:
- рабочий эталон 2-го разряда по ГОСТ 8.033-96 - Источники фотонного излучения радионуклидные спектрометрические закрытые эталонные ОСГИ-3 (рег. № 46383-11), с радионуклидом 137Cs.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки (оттиск поверительного клейма) наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
ГОСТ 8.033-96 ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников
Техническая документация фирмы-изготовителя
